Salve appassionati di energia solare! Oggi sul blog di Altamira Le presentiamo un componente importante degli impianti fotovoltaici – la piastrina di messa a terra, nota anche come piastrina di contatto o rondella di messa a terra. Scopra perché vale la pena utilizzare questo elemento di montaggio apparentemente semplice ma fondamentale e tra quali varianti può scegliere.
Piastrina di messa a terra – che cos'è e a cosa serve?
La piastrina di messa a terra è un elemento di montaggio di un impianto fotovoltaico che garantisce l'equalizzazione del potenziale tra le cornici dei moduli FV e la struttura di montaggio. Assicura la continuità galvanica dei collegamenti tra le cornici dei moduli e i profili, aspetto essenziale per la durata e la sicurezza dell'intero sistema.

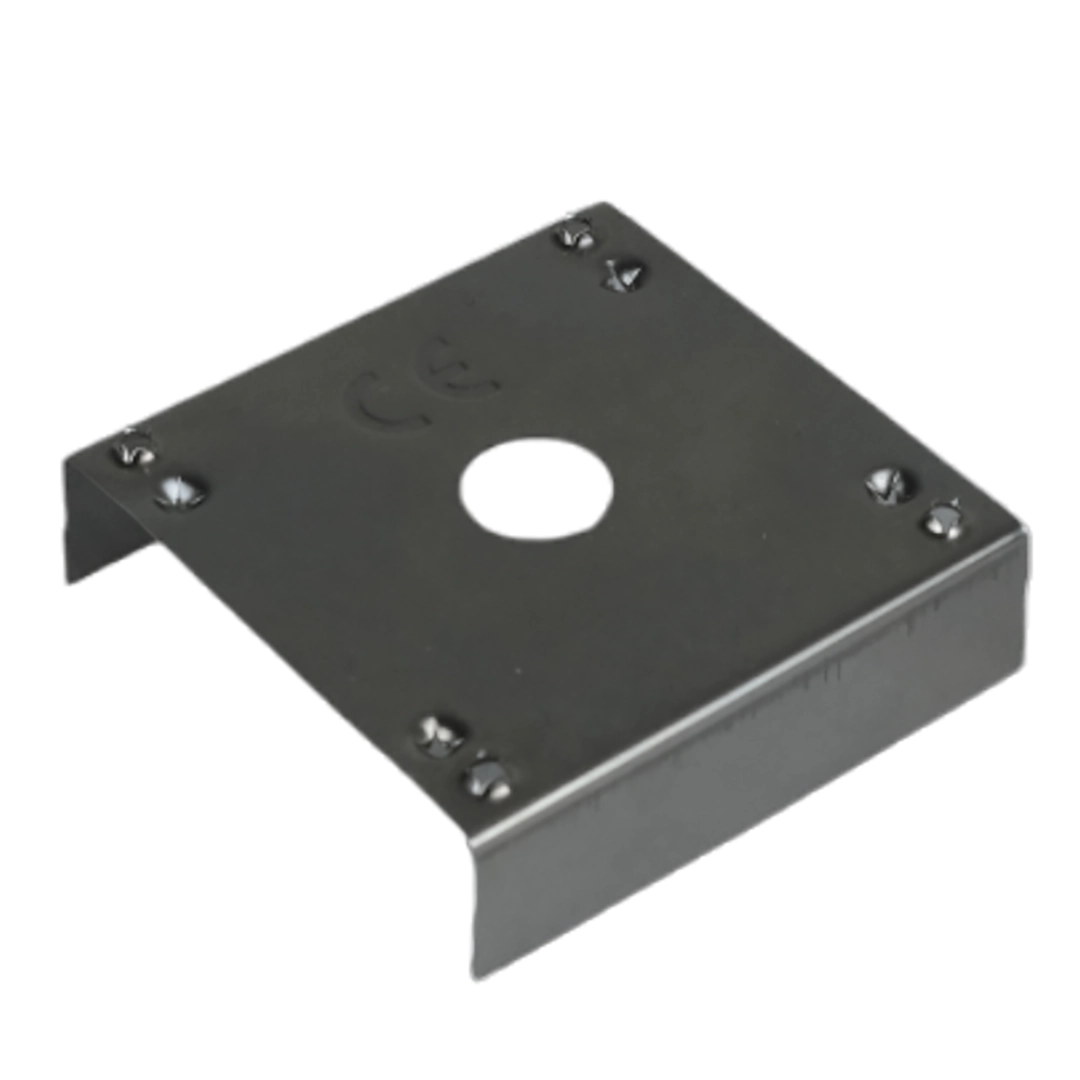

Rondella di messa a terra – piastrina di contatto PV in acciaio inossidabile, 40×40 mm.
Linguette affilate – piccole ma determinanti
La piastrina di messa a terra presenta sulla superficie linguette affilate, fondamentali per il suo funzionamento. Le cornici dei moduli FV e i profili di montaggio sono realizzati in alluminio rivestito da uno strato anodizzato, che agisce da isolante e non conduce l'elettricità. Quando il morsetto viene serrato, le linguette perforano questo strato e raggiungono l'alluminio conduttivo sottostante, creando un collegamento elettrico solido e duraturo.
La piastrina di messa a terra viene posizionata sotto il modulo o sotto il morsetto terminale – il video qui sotto mostra come procedere durante l'installazione.
Buona pratica: utilizzare una piastrina di messa a terra (o un morsetto con pin di messa a terra) per ogni cornice di modulo e profilo anodizzato, compresi quelli neri. Senza di essa, lo strato anodizzato può lasciare la cornice priva di un collegamento elettrico affidabile con la struttura.
Acciaio inossidabile – garanzia di durata
Le piastrine di messa a terra offerte nel nostro negozio sono realizzate in acciaio inossidabile A2 (1.4301, grado 304), che garantisce resistenza alla corrosione e un funzionamento affidabile per molti anni all'aperto. La classica piastrina di contatto quadrata misura 40×40 mm, ha uno spessore di 0,2 mm, un foro di montaggio Ø9 mm e 8 punte coniche – una dimensione universale adatta alla maggior parte degli impianti fotovoltaici.
Piastra di messa a terra tipo Ω in acciaio inossidabile A2.
Quale rondella di messa a terra scegliere?
La nostra gamma comprende attualmente quattro varianti di rondelle di messa a terra, tutte in acciaio inossidabile A2:
- Rondella di messa a terra – piastrina di contatto PV 40×40 mm – piastrina quadrata, spessore 0,2 mm, foro Ø9 mm, 8 punte coniche.

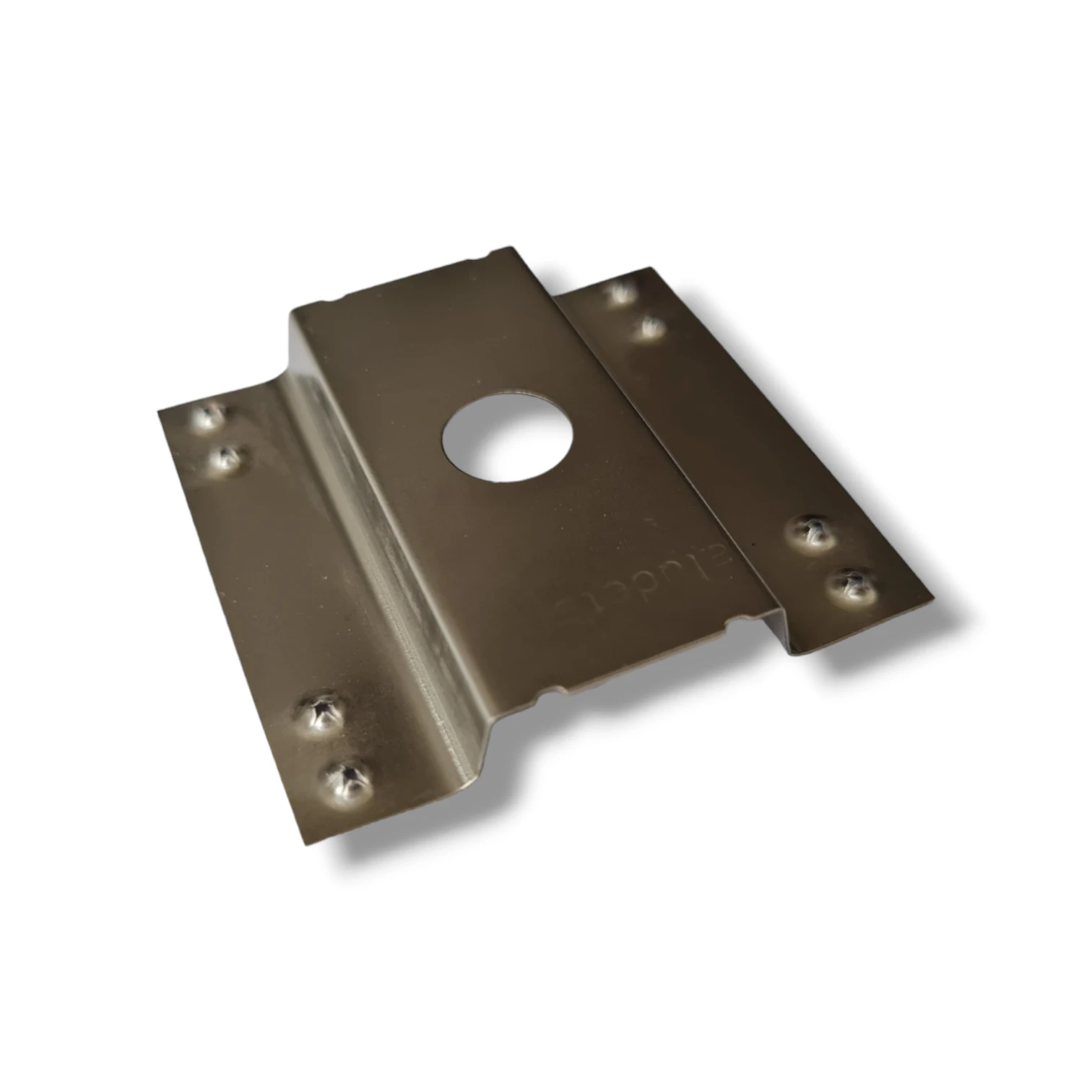

- Piastra di messa a terra tipo Ω – 40×42×6 mm, foro da 8 mm; i denti perforano lo strato anodizzato della cornice del modulo e si fissano con una vite alle cornici dei moduli e alle guide di montaggio.
- Rondella di messa a terra rotonda piena Ø35 mm – foro centrale da 8 mm, denti affilati lungo la circonferenza.
- Rondella di messa a terra rotonda con intaglio Ø44 mm – base da 0,3 mm (1,3 mm con le punte), foro centrale Ø8,2 mm.
Le troverà nelle categorie Collegamenti equipotenziali e Dispersori di terra.
Morsetti con pin di messa a terra – non serve una rondella separata
Se preferisce ridurre il numero di componenti sul tetto, scelga i morsetti con pin di messa a terra integrato. Fissano il modulo e garantiscono contemporaneamente l'equalizzazione del potenziale, senza rondelle aggiuntive:
- Morsetto centrale H25 L50 – grezzo, con pin di messa a terra – due pin di messa a terra, per moduli con cornice da 30 mm in su.
- Morsetto centrale H8 L50 – a basso profilo, grezzo, con pin di messa a terra – due pin di messa a terra, per moduli con cornice da 30 mm in su.
- Morsetto centrale H25 L50 con pin di messa a terra e la sua versione anodizzata nera.
- Morsetto terminale H30 L50 – grezzo, con pin di messa a terra – per moduli con cornice da 30 mm.
- Morsetto terminale H35 L50 – grezzo, con pin di messa a terra.
- Morsetto terminale H40 L50 – grezzo, con pin di messa a terra – per moduli con cornice da 40 mm.
La gamma completa di morsetti è disponibile nella categoria Morsetti.
Completare il collegamento equipotenziale
Le piastrine e i pin di messa a terra collegano i moduli alla struttura. Per collegare la struttura stessa all'impianto di messa a terra, può utilizzare un morsetto di messa a terra per cavi fino a 16 mm² – compatibile con tutti i tipi di guide di montaggio FV, con rondella perforante che garantisce un collegamento permanente alla guida – insieme al cavo di messa a terra LgY 16 mm² giallo-verde. I picchetti di terra, come il dispersore componibile Ø16×1500 mm, e gli accessori per la loro infissione sono disponibili nella categoria Sistemi di protezione contro i fulmini.
Riepilogo
La piastrina di messa a terra è un componente piccolo ma importante di ogni impianto fotovoltaico:
- Garantisce l'equalizzazione del potenziale tra le cornici dei moduli e la struttura di montaggio.
- Le sue linguette affilate perforano lo strato anodizzato isolante delle cornici e dei profili in alluminio.
- L'acciaio inossidabile A2 garantisce resistenza alla corrosione per molti anni.
- È possibile scegliere una rondella quadrata, di tipo Ω o rotonda – oppure un morsetto con pin di messa a terra integrato.
- Morsetti di messa a terra, cavi e picchetti di terra consentono di completare il collegamento equipotenziale dell'intera struttura.
