0,27 €
0,22 €
0,26 €
0,21 €
Lunghezza [mm]
Profilo [mm]
Tipo di scanalatura
Finitura
Prezzo
-
da
a
PV-02-05
Ponte trapezoidale in alluminio H-100 con EPDM 330 mm per lamiera grecata
5,81 €
Prezzo netto: 4,76 €
PV-02-03
Ponte trapezoidale in alluminio H-40 con EPDM 330 mm – fissaggio FV per lamiera grecata
3,81 €
Prezzo netto: 3,12 €
PV-02-02
Ponte trapezoidale in alluminio H-60 con EPDM 330 mm – montaggio FV su lamiera grecata
4,01 €
Prezzo netto: 3,29 €
PV-02-06
Ponte trapezoidale in alluminio H-70 con EPDM 330 mm – tipo 2 per lamiera grecata
4,29 €
Prezzo netto: 3,52 €
PV-02-03-02
Ponticello trapezoidale in alluminio H-40 con EPDM 400 mm per tetti in lamiera grecata
4,25 €
Prezzo netto: 3,49 €
PV-02-04-02
Ponticello trapezoidale in alluminio H-70 con EPDM 400 mm – montaggio FV su lamiera grecata
5,61 €
Prezzo netto: 4,60 €
PV-01-14
Profilo alluminio di montaggio PV 40×40 mm / 665 cm – guida per bulloni a testa martello M10
45,31 €
Prezzo netto: 37,14 €
PV-01-11-AN
Profilo di montaggio in alluminio 625cm 40x40 per bullone a T Anodizzato
70,17 €
Prezzo netto: 57,52 €
PV-01-14-AN
Profilo di montaggio in alluminio 665cm 40x40 per bullone a T Anodizzato
70,17 €
Prezzo netto: 57,52 €
PV-01-01-AN
Profilo di montaggio in alluminio 665cm 40x40 per viti esagonali Anodizzato
85,39 €
Prezzo netto: 69,99 €
PV-01-02
Profilo di montaggio PV in alluminio 40×40 mm / 625 cm – per bulloni esagonali M10
39,27 €
Prezzo netto: 32,19 €

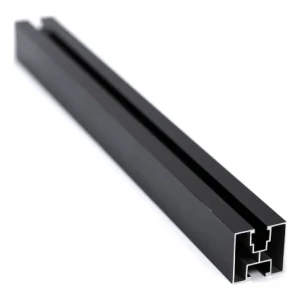

PV-01-02-AN
Profilo di montaggio PV in alluminio 40×40 mm anodizzato nero – guida da 625 cm per viti M10
66,34 €
Prezzo netto: 54,38 €
PV-01-15
Profilo in alluminio 195cm 40x40 per viti a martello
13,81 €
Prezzo netto: 11,32 €

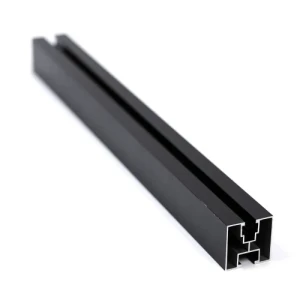

PV-01-17
Profilo in alluminio 195cm 40x40 per viti esagonali Anodizzato
21,89 €
Prezzo netto: 17,94 €
PV-01-16
Profilo in alluminio 195cm 40x40mm per viti esagonali M10
12,25 €
Prezzo netto: 10,04 €
PV-01-30
Profilo in alluminio 195cm 45x40 con canale per cavi 90509
16,84 €
Prezzo netto: 13,80 €
PV-01-05
Profilo in alluminio 220cm 40x40 per viti esagonali
14,37 €
Prezzo netto: 11,78 €
PV-01-08-AN
Profilo in alluminio 221cm 40x40 per bulloni a martello Anodizzato
25,14 €
Prezzo netto: 20,61 €
Profili di montaggio per pannelli FV: guide in alluminio e ponti per tetto
I profili di montaggio di questa categoria sono guide e ponti per tetto in alluminio 6060 per la realizzazione di strutture di sostegno fotovoltaiche. La gamma comprende guide 40x40 mm, 80x40 mm e 45x40 mm, oltre a ponti trapezoidali con guarnizione in EPDM. Sono pensati per installatori e costruttori che fissano moduli FV su tetti inclinati e su tetti in lamiera grecata.
Cosa trovi in questa categoria
- Profili FV 40x40 mm in lunghezze da 10 cm a 665 cm, con due canali, per viti esagonali M10 o viti a martello 28/15.
- Profili 80x40 mm da 420 cm e 665 cm, da montare con 3 viti DIN 933 M10 e dadi a T M8.
- Profilo 45x40 mm da 665 cm, con canale passacavi aggiuntivo, per viti M10.
- Ponti, ganci e traverse trapezoidali da H-30 a H-100 con guarnizione in EPDM, lunghi 330 mm o 400 mm.
- Guide in alluminio naturale e in versione anodizzata nera.
Come scegliere
- Tipo di vite: scegli i profili per viti esagonali M10 DIN 933 o per viti a martello M10 28/15 in base alla viteria che utilizzi.
- Sezione: il 40x40 mm è il più diffuso. Scegli l'80x40 mm per guide più robuste oppure il 45x40 mm se ti serve un canale passacavi.
- Lunghezza: le guide vanno da 10 cm a 665 cm. Diversi prodotti si possono prolungare con connettori per realizzare file più lunghe.
- Finitura: scegli tra alluminio naturale e anodizzato nero. Entrambe sono in lega 6060.
- Ponte per tetto: seleziona l'altezza (da H-30 a H-100) e la lunghezza (330 o 400 mm) in base al tuo tetto in lamiera grecata.
Applicazioni tipiche
Le guide costituiscono la struttura portante degli impianti fotovoltaici su tetti inclinati. I morsetti intermedi e finali per moduli si inseriscono nel canale superiore. Il canale inferiore si collega ad adattatori, ganci da tetto o staffe triangolari. Sui tetti in lamiera grecata i ponti con guarnizione in EPDM si montano sulla cresta della greca e sostengono direttamente la guida o il modulo.
Domande frequenti
Quali viti sono adatte ai profili 40x40 mm?
A seconda della versione, viti esagonali M10 DIN 933 oppure viti a martello M10 28/15 con dadi flangiati M10. Il tipo di vite è indicato nel nome del prodotto.
Le guide sono disponibili in nero?
Sì. Molte guide sono disponibili in versione anodizzata nera, oltre alla finitura in alluminio naturale.
Posso realizzare una fila di guide più lunga?
Diversi profili sono descritti come prolungabili con connettori, così puoi realizzare impianti più lunghi partendo da guide più corte.
Non sai quale profilo o ponte sia adatto al tuo tetto? Contatta l'assistenza tecnica per ricevere supporto nella scelta.
