Quadri di distribuzione e cassette di controllo per impianti fotovoltaici
Questa gamma di quadri di distribuzione e cassette di controllo comprende scatole in plastica IP65, quadri ermetici per impianti fotovoltaici, quadri di connessione DC+AC con scaricatore di sovratensione e cassette di ispezione per impianti di protezione contro i fulmini. È pensata per gli installatori di impianti fotovoltaici ed elettrici in genere, per interni ed esterni, che hanno bisogno di un involucro vuoto o di un quadro di connessione già equipaggiato.
Cosa trovi in questa categoria
- Scatole di installazione in plastica da parete, IP65: 4, 8 e 12 moduli su 1 fila e 2x12 moduli su 2 file. Tensione nominale 400V AC / 1500V DC, con sportello trasparente, guide DIN e morsetti N+PE.

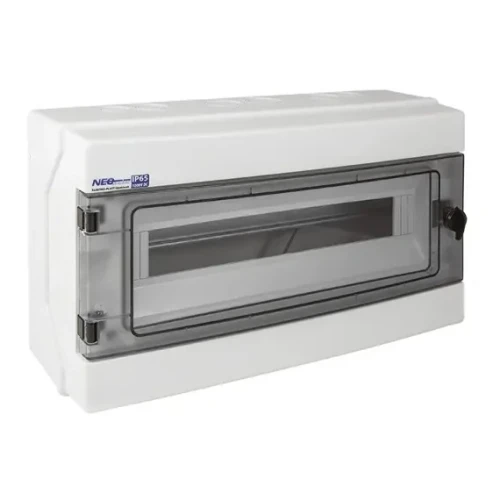

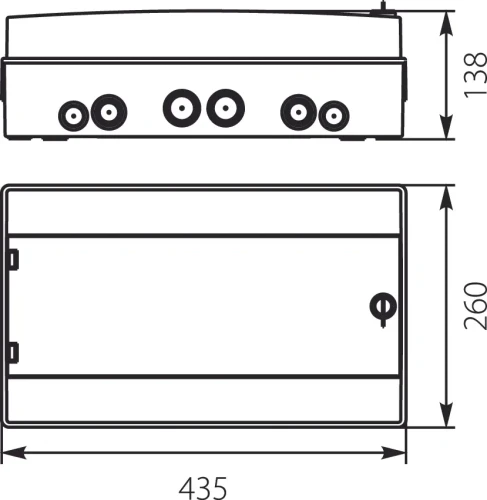

- Quadri elettrici ermetici RH-12 e RH-18 per impianti fotovoltaici: ABS, IP65, 1000V DC, 330x260x138 mm e 435x260x138 mm, campo di temperatura di esercizio da -25°C a +60°C.

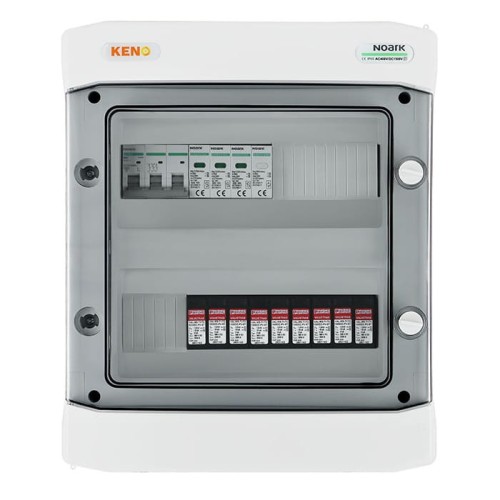

- Quadri di connessione DC+AC con scaricatore di sovratensione Tipo 1+2: a 3 fasi, interruttori da 10 A a 50 A, IP65, con sportello trasparente o connettori MC4 a seconda del modello.

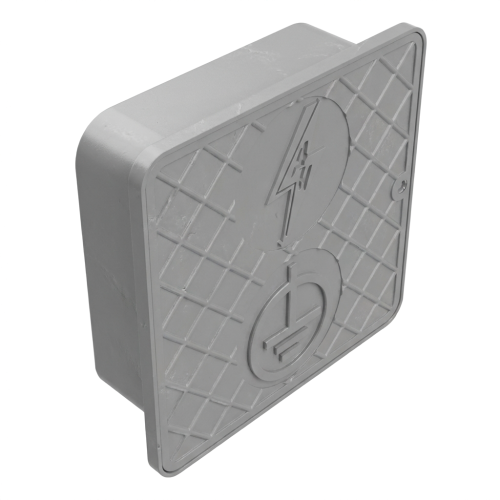

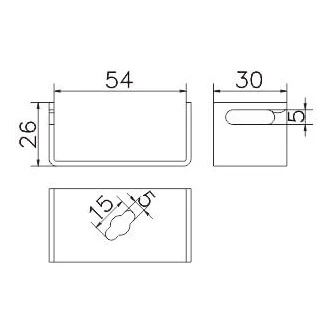

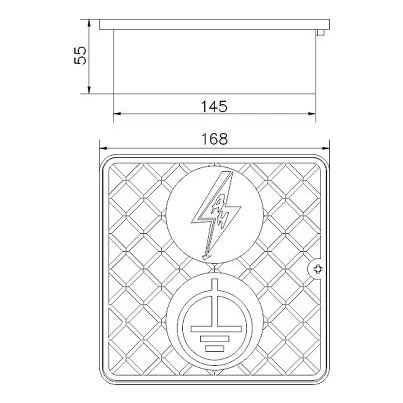

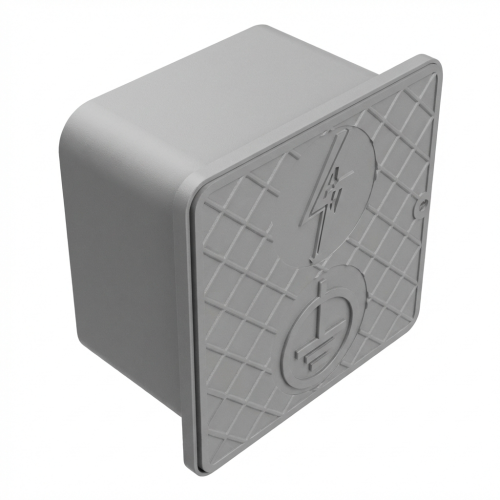

- Cassette di controllo in plastica per impianti di protezione contro i fulmini: da parete 150x150x100 mm e 168x145x55 mm, pozzetto a terra 200x200x165 mm.

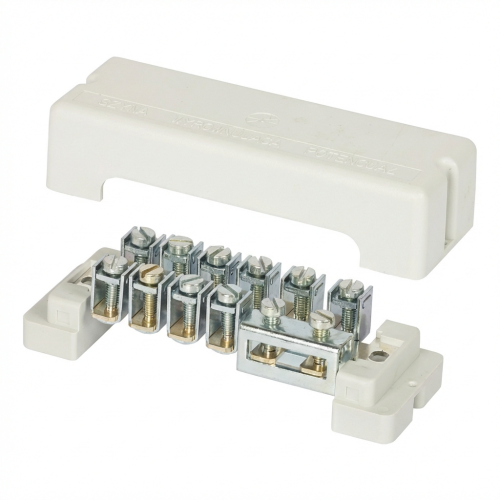

- Sbarra equipotenziale: 10 morsetti per 4-35 mm² e un morsetto per piatto da 30x4 mm.
Come scegliere
- Applicazione: scegli una scatola vuota o un quadro ermetico se vuoi montare i tuoi dispositivi. Scegli un quadro di connessione se ti servono già installati interruttore e scaricatore di sovratensione.
- Dimensioni: scegli il numero di moduli (4, 8, 12, 18 o 2x12) in base ai dispositivi, lasciando spazio per i morsetti N+PE. I quadri RH accettano dispositivi con profondità di 68 e 75 mm.
- Tensione: le scatole in plastica hanno una tensione nominale di 400V AC / 1500V DC. I quadri RH e diversi quadri di connessione sono previsti per 1000V DC.
- Dispositivi di protezione: verifica la corrente nominale dell'interruttore (10, 16, 20, 40 o 50 A), il numero di stringhe FV o di ingressi e la presenza di un interruttore differenziale. L'SH-355 include un differenziale Tipo A da 300 mA.
- Ambiente: il grado IP65 è adatto al montaggio all'esterno. Per la protezione contro i fulmini scegli una cassetta da parete o un pozzetto a terra adatto al punto di installazione.
Applicazioni tipiche
Le scatole in plastica fungono da involucro per interruttori, fusibili e altri dispositivi in impianti per energie rinnovabili, edifici residenziali e commerciali, ambienti industriali e quadri di comando. I quadri di connessione collegano le stringhe FV ai circuiti AC e aggiungono la protezione da sovratensioni. Le cassette di controllo e la sbarra equipotenziale si utilizzano nella protezione contro i fulmini e nel collegamento equipotenziale.
Domande frequenti
Cosa è incluso nelle scatole in plastica IP65?
Le scatole da 4, 8, 12 e 2x12 moduli sono dotate di sportello trasparente, guide DIN e morsetti N+PE. Sono da montaggio a parete.
Quali quadri di connessione includono lo scaricatore di sovratensione?
Tutti i quadri di connessione Noark hanno uno scaricatore di sovratensione DC+AC Tipo 1+2 e un interruttore a 3 fasi. Le correnti nominali vanno da 10 A a 50 A.
I quadri di connessione possono essere installati all'esterno?
Hanno un involucro IP65. Gli SH-90 e SH-91 sono indicati per l'installazione sia all'interno che all'esterno, mentre gli SH-717 e SH-729 per l'installazione all'esterno.
Non sai quale quadro o cassetta sia più adatto al tuo impianto? Contatta il nostro supporto tecnico per un aiuto nella scelta.
