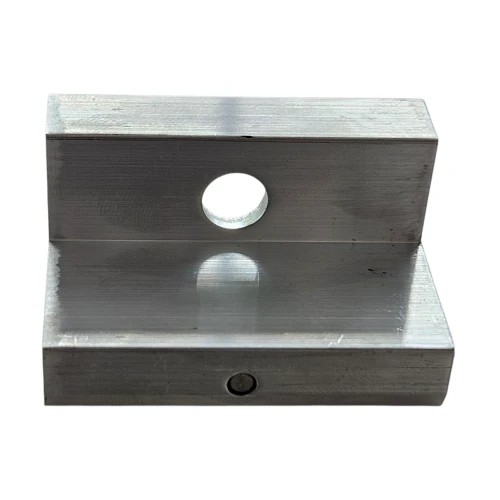

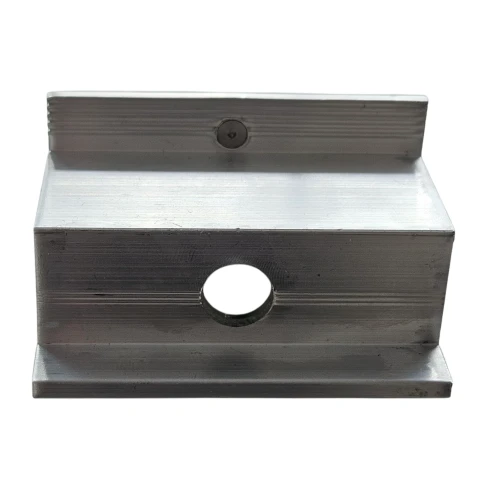

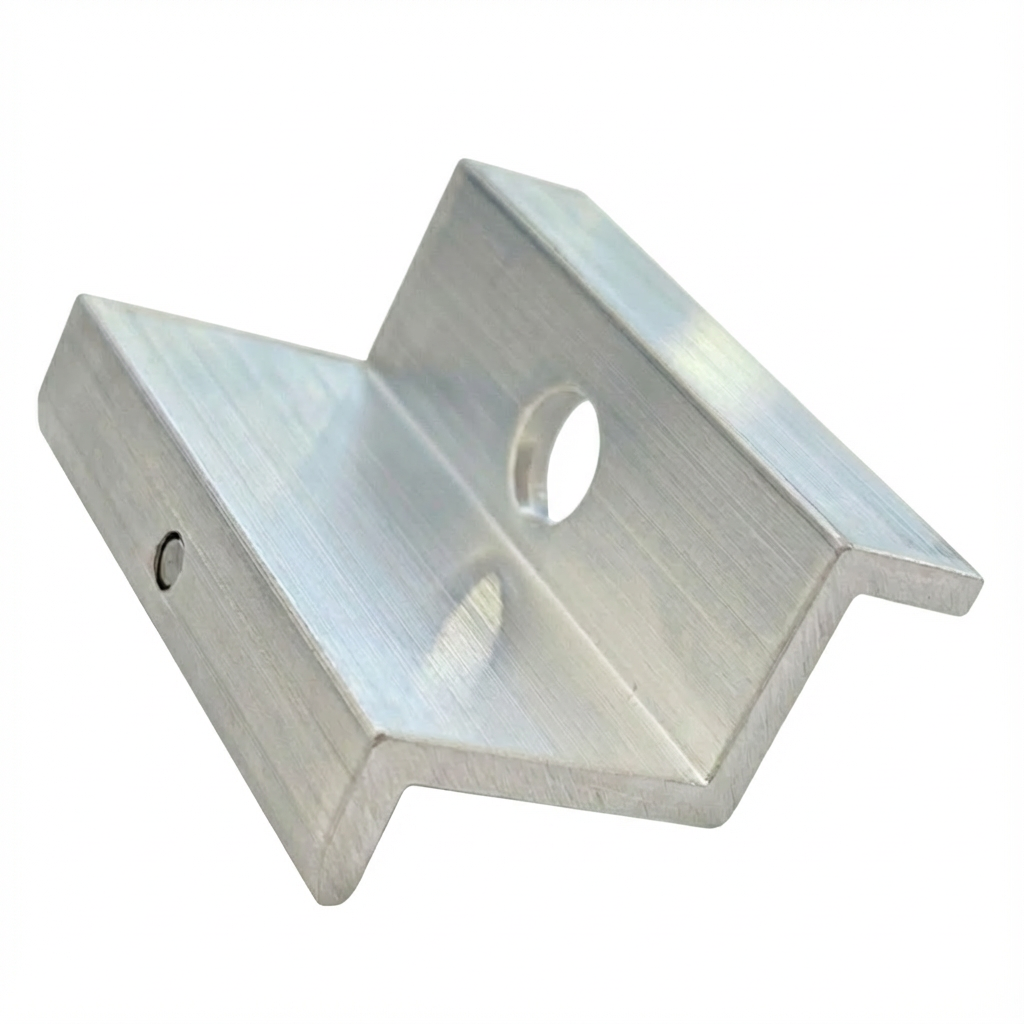

Morsetto terminale H30 L50 - grezzo con pin di messa a terra

Vai al Feedback del prodotto

Morsetto terminale di pressione H30 con pin di messa a terra per moduli FV con telaio 30 mm. Realizzato in alluminio EN AW 6060, garantisce fissaggio durevole ed equalizzazione del potenziale. Foro di montaggio M8, finitura grezza.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 0,50 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Scegli la variante:

Le singole varianti possono differire nel prezzo

Opzioni di imballaggio

pz.
Disponibilità:
In magazzino (grande quantità)
Tempi di spedizione: 7 giorni lavorativi

Caratteristiche del prodotto

[PIM] Klemy #34

  • Tipo di morsetto Morsetto terminale
  • Spessore pannello [mm] 30
  • Colore Argento
  • Pin di messa a terra Sì
  • Accessori inclusi Senza accessori

Descrizione

Morsetto terminale di serraggio H30 con pin di messa a terra

Il morsetto terminale di serraggio H30 con pin di messa a terra è un elemento di montaggio professionale destinato al fissaggio di moduli fotovoltaici con altezza del telaio di 30 mm. Realizzato in lega di alluminio di alta qualità 6063-T66, garantisce un fissaggio durevole e sicuro dei pannelli solari sulla struttura di supporto. La superficie dell'elemento rimane grezza, senza rivestimenti protettivi aggiuntivi, consentendo un equalizzazione del potenziale precisa e affidabile tra i componenti dell'installazione.

La caratteristica distintiva di questo morsetto è il pin di messa a terra integrato, che consente un'equalizzazione rapida ed efficace del potenziale tra il modulo fotovoltaico e la struttura di supporto. Durante il serraggio, il pin perfora lo strato anodizzato del telaio, garantendo la continuità del collegamento. Questa soluzione non solo facilita il montaggio – eliminando la necessità di utilizzare rondelle di messa a terra aggiuntive – ma riduce anche significativamente i tempi di installazione e offre un elevato livello di sicurezza ed efficienza dell'intero sistema.

Questa soluzione innovativa supporta i sistemi di protezione contro i fulmini e le sovratensioni, particolarmente utile negli impianti fotovoltaici. Il morsetto terminale con pin di messa a terra è ideale per pannelli montati singolarmente o in posizioni estreme nella fila.

Dati tecnici

  • Altezza del telaio del modulo: 30 mm
  • Altezza totale: 32,8 mm
  • Diametro del foro di montaggio: 9 mm (M8)
  • Materiale: alluminio EN AW 6060
  • Finitura: grezza
  • Coppia di serraggio consigliata: valore dipendente dalla documentazione del produttore del modulo FV
  • Viti utilizzate: M8

Applicazione Il morsetto terminale di serraggio è un elemento di fissaggio essenziale nelle installazioni di moduli solari – serve per fissare i pannelli estremi nella fila al profilo in alluminio. Il prodotto è destinato al montaggio di moduli solari su tetti piani e inclinati. Utilizzare il morsetto terminale per fissare i pannelli all'inizio e alla fine di ogni fila. Tra i pannelli adiacenti nella fila è necessario utilizzare morsetti centrali.

Compatibilità

  • Profili in alluminio adattati per viti esagonali
  • Profili in alluminio per viti tipo T
  • Profili trapezoidali per tetti in lamiera grecata

Vantaggi

  • Materiale di alta qualità – realizzato in alluminio EN AW 6060, caratterizzato da elevata resistenza alle condizioni atmosferiche
  • Durabilità – l'alta qualità di esecuzione garantisce un fissaggio durevole della struttura dei pannelli fotovoltaici
  • Resistenza alla corrosione – resistente all'azione di fattori esterni e alla corrosione
  • Resistenza meccanica – resistente a urti e danni meccanici
  • Messa a terra integrata – il pin di messa a terra elimina la necessità di utilizzare rondelle di messa a terra, riducendo i tempi e aumentando la comodità di montaggio
  • Equalizzazione del potenziale – garantisce la continuità del contatto elettrico tra il modulo e la struttura di supporto
  • Ideale per pannelli singoli – soluzione eccellente per moduli montati singolarmente o in posizioni estreme nella fila

Istruzioni di montaggio

  • Montare il morsetto sulla guida di montaggio utilizzando un dado scorrevole e una vite M8
  • Posizionare il pannello fotovoltaico estremo nell'area del morsetto, assicurandosi che il pin di messa a terra sia a contatto con il telaio del modulo
  • Serrare la vite secondo le raccomandazioni del produttore del modulo FV
  • Per ogni fila di pannelli sono necessari almeno quattro morsetti terminali – due all'inizio e due alla fine della fila di pannelli
  • Non utilizzare morsetti terminali anodizzati o verniciati con pin. In tal caso, utilizzare un morsetto terminale senza pin e una speciale lamella di contatto montata tra il telaio del pannello e il profilo in alluminio

Contenuto della confezione Morsetto terminale di serraggio H30 con pin di messa a terra. Nota: viti, dadi e dadi scorrevoli devono essere acquistati separatamente.
