Morsetto terminale H35 L50 - grezzo con pin di messa a terra
![[RDY] Morsetto terminale H35 L50 - grezzo con pin di messa a terra PV-03-38 (1)](/environment/cache/images/productGfx_3988_500_500/RDY-Morsetto-terminale-H35-L50---grezzo-con-pin-di-messa-a-terra-PV-03-38-1.webp?overlay=1)
![[RDY] Morsetto terminale H35 L50 - grezzo con pin di messa a terra PV-03-38 (1)](/userdata/public/gfx/3988/RDY-Morsetto-terminale-H35-L50---grezzo-con-pin-di-messa-a-terra-PV-03-38-1.png)
![[RDY] Morsetto terminale H35 L50 - grezzo con pin di messa a terra PV-03-38 (2)](/userdata/public/gfx/3989/RDY-Morsetto-terminale-H35-L50---grezzo-con-pin-di-messa-a-terra-PV-03-38-2.webp)
![[RDY] Morsetto terminale H35 L50 - grezzo con pin di messa a terra PV-03-38 (3)](/userdata/public/gfx/3990/RDY-Morsetto-terminale-H35-L50---grezzo-con-pin-di-messa-a-terra-PV-03-38-3.png)
![[RDY] Morsetto terminale H35 L50 - grezzo con pin di messa a terra PV-03-38 (4)](/userdata/public/gfx/3991/RDY-Morsetto-terminale-H35-L50---grezzo-con-pin-di-messa-a-terra-PV-03-38-4.png)
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

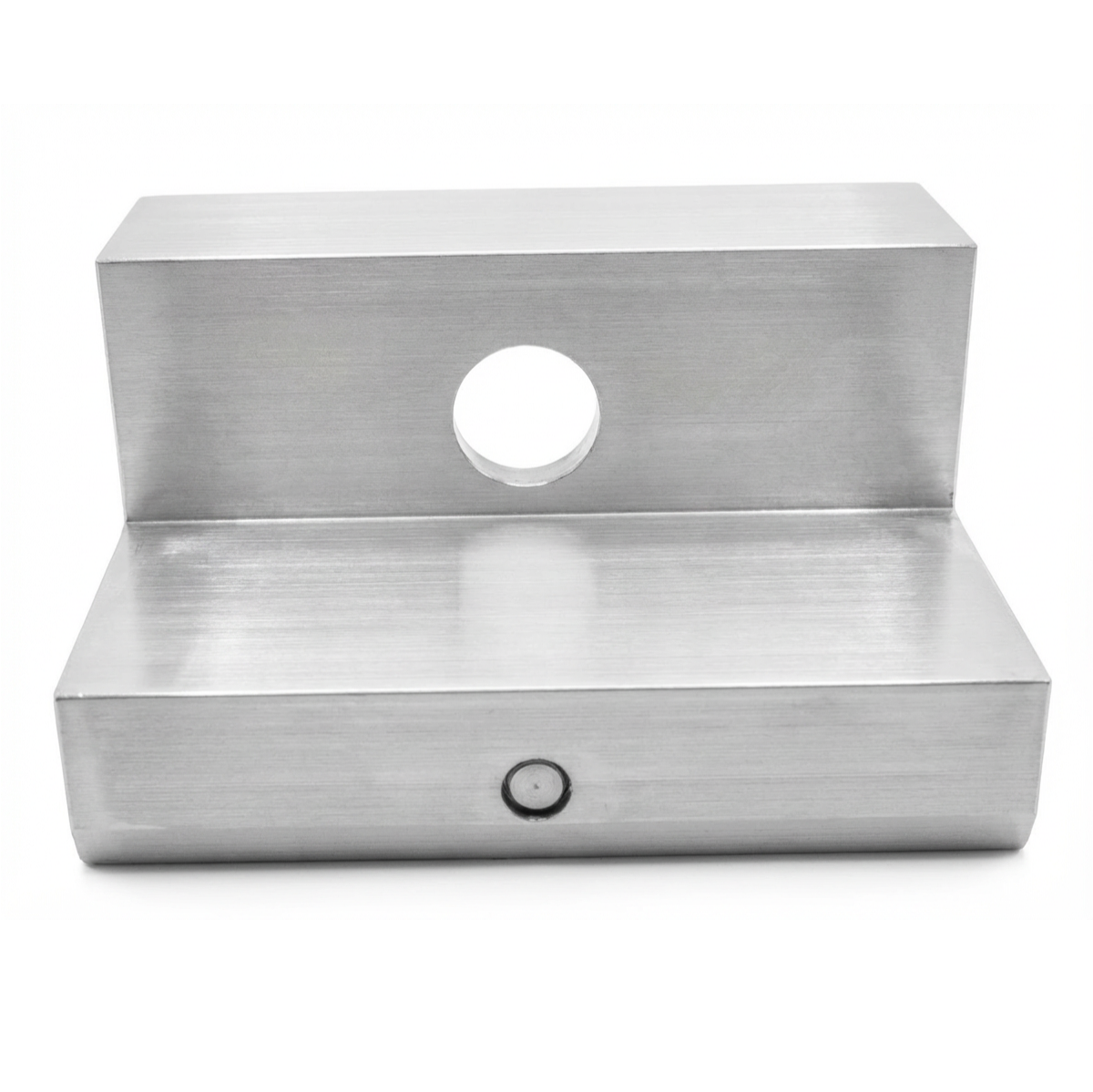

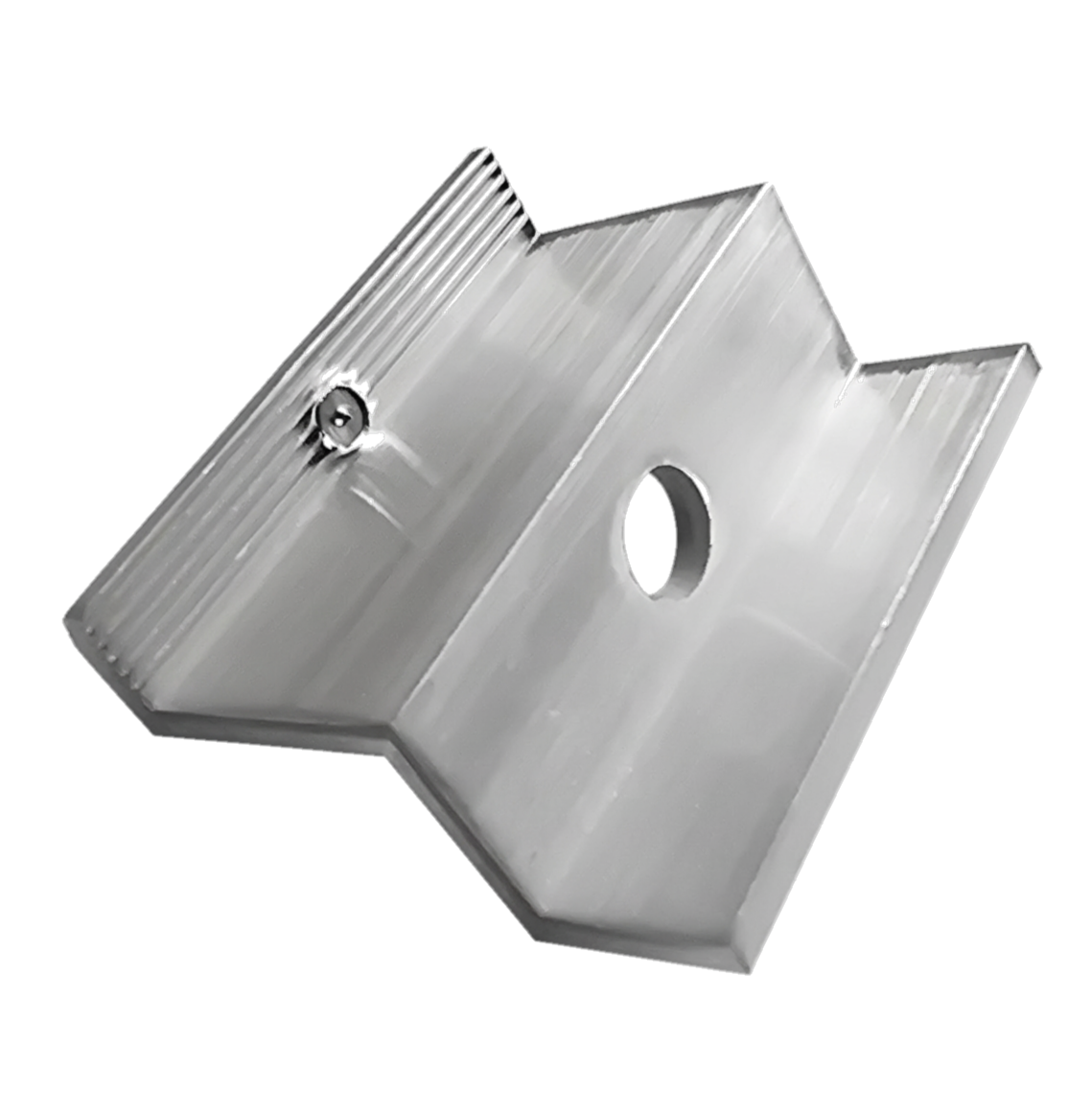

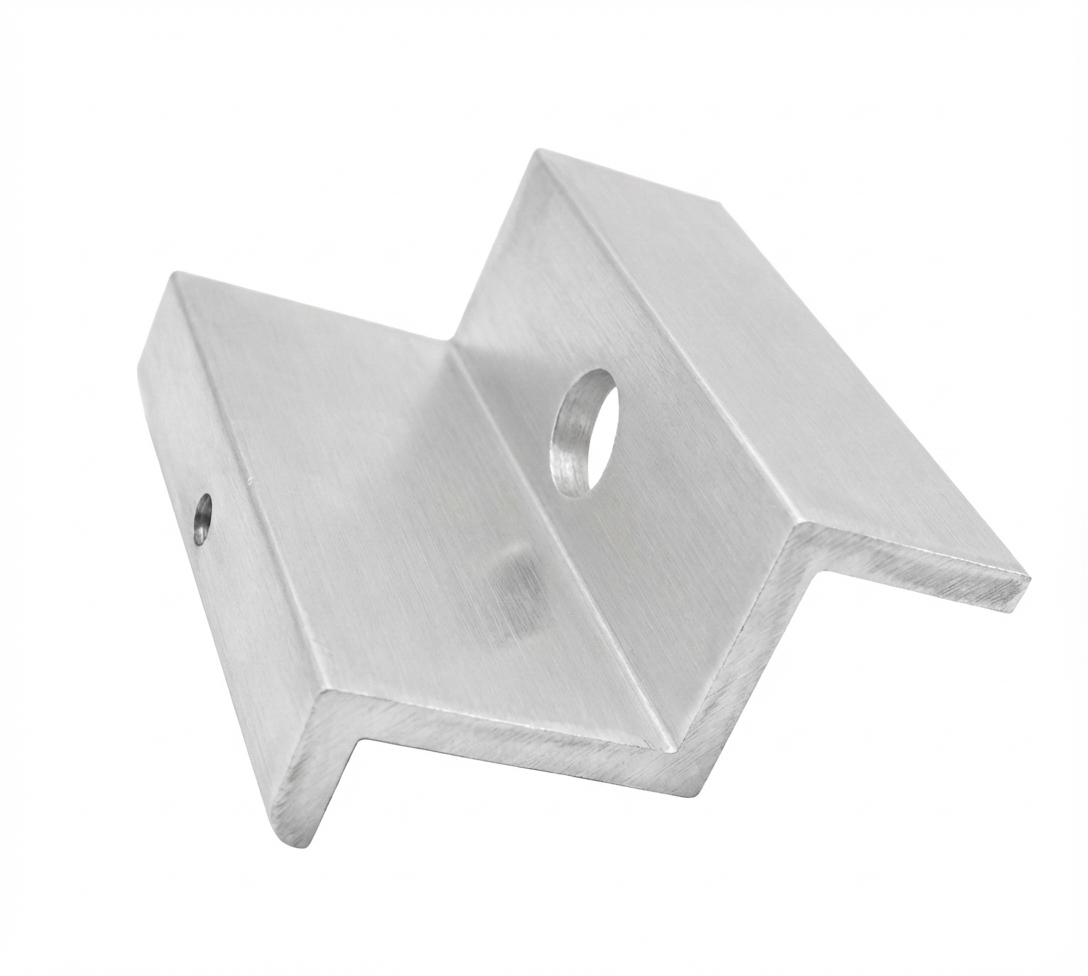

Morsetto terminale H35 L50 - grezzo con pin di messa a terra
Il morsetto di serraggio terminale H35 con pin di messa a terra è un elemento di montaggio professionale destinato al fissaggio di moduli fotovoltaici con altezza del telaio di 35 mm. Realizzato in lega di alluminio di alta qualità 6063-T66, garantisce un fissaggio durevole e sicuro dei pannelli solari sulla struttura di supporto. La superficie dell'elemento rimane grezza, senza rivestimenti protettivi aggiuntivi, il che consente un equipotenziale preciso e affidabile tra gli elementi dell'impianto.
La caratteristica distintiva di questo morsetto è il pin di messa a terra integrato, che consente un'equipotenzializzazione rapida ed efficace tra il modulo fotovoltaico e la struttura di supporto. Durante il serraggio, il pin perfora lo strato anodizzato del telaio, garantendo la continuità del collegamento. Questa soluzione non solo facilita il montaggio – eliminando la necessità di utilizzare rondelle di messa a terra aggiuntive – ma riduce anche significativamente i tempi di installazione e offre un elevato livello di sicurezza ed efficienza dell'intero sistema.
Questa soluzione innovativa supporta gli impianti di protezione contro i fulmini e le sovratensioni, particolarmente utile nei sistemi fotovoltaici. Il morsetto terminale con pin di messa a terra è ideale per pannelli montati singolarmente o in posizioni estreme nella fila.

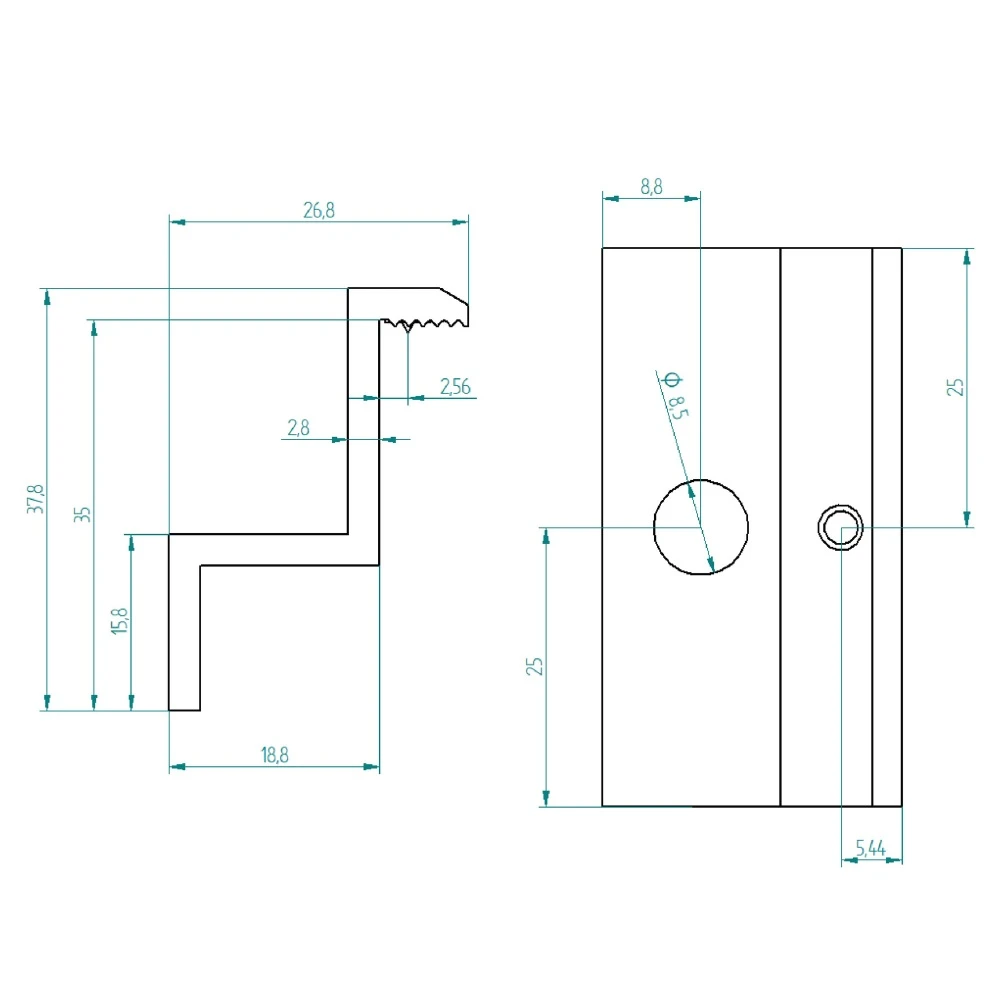

Dati tecnici
- Altezza telaio modulo: 35 mm
- Altezza totale: 37,8 mm
- Diametro foro di montaggio: 8,5 mm (M8)
- Materiale: alluminio 6063-T66
- Finitura: grezzo
- Coppia di serraggio consigliata: valore dipendente dalla documentazione del produttore del modulo FV
- Viti utilizzate: M8
Applicazione Il morsetto di serraggio terminale è un elemento di fissaggio essenziale negli impianti di moduli solari – serve per fissare i pannelli estremi nella fila al profilo in alluminio. Il prodotto è destinato al montaggio di moduli solari su tetti piani e inclinati. Utilizzare il morsetto terminale per fissare i pannelli all'inizio e alla fine di ogni fila. Tra i pannelli adiacenti nella fila è necessario utilizzare morsetti centrali.
Compatibilità
- Profili in alluminio adattati per viti esagonali
- Profili in alluminio per viti tipo T
- Profili trapezoidali per tetti in lamiera grecata
Vantaggi
- Materiale di alta qualità – realizzato in alluminio 6063-T66, caratterizzato da elevata resistenza alle condizioni atmosferiche
- Durabilità – l'alta qualità di esecuzione garantisce un fissaggio durevole della struttura dei pannelli fotovoltaici
- Resistenza alla corrosione – resistente all'azione di fattori esterni e alla corrosione
- Resistenza meccanica – resistente a urti e danni meccanici
- Messa a terra integrata – il pin di messa a terra elimina la necessità di utilizzare rondelle di messa a terra, riducendo i tempi e aumentando la comodità di montaggio
- Equipotenzializzazione – garantisce la continuità del contatto elettrico tra il modulo e la struttura di supporto
- Ideale per pannelli singoli – soluzione eccellente per moduli montati singolarmente o in posizioni estreme nella fila
Istruzioni di montaggio
- Montare il morsetto sulla guida di montaggio utilizzando il dado scorrevole e la vite M8
- Posizionare il pannello fotovoltaico estremo nell'area del morsetto, assicurandosi che il pin di messa a terra sia a contatto con il telaio del modulo
- Serrare la vite secondo le raccomandazioni del produttore del modulo FV
- Per ogni fila di pannelli sono necessari almeno quattro morsetti terminali – due all'inizio e due alla fine della fila di pannelli
- Non utilizzare morsetti terminali anodizzati o verniciati con pin. In tal caso, utilizzare un morsetto terminale senza pin e una speciale lamiera di contatto montata tra il telaio del pannello e il profilo in alluminio
Contenuto della confezione Morsetto di serraggio terminale H35 con pin di messa a terra. Attenzione: viti, dadi e dadi scorrevoli devono essere acquistati separatamente.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Tipo di morsetto | Morsetto terminale |
| Spessore pannello [mm] | 35 |
| Colore | Argento |
| Pin di messa a terra | Sì |
| Accessori inclusi | Senza accessori |
