Dispersori di terra, rondelle e picchetti per la messa a terra di impianti fotovoltaici
La categoria Dispersori di terra comprende i componenti necessari per la messa a terra e l'equipotenzializzazione. Include rondelle e piastrine di contatto in acciaio inossidabile per le cornici dei moduli fotovoltaici, un dispersore di terra componibile, un attrezzo per infissione con punta SDS MAX e un cavo di messa a terra giallo-verde. È destinata agli installatori di impianti fotovoltaici e di protezione contro i fulmini.
Cosa trovi in questa categoria

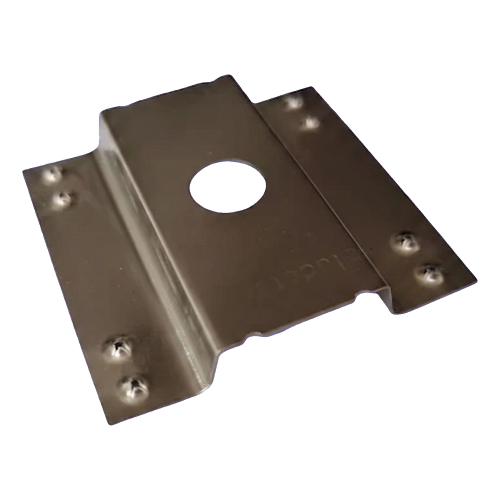

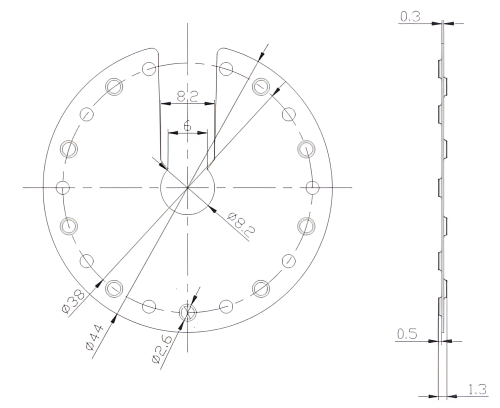

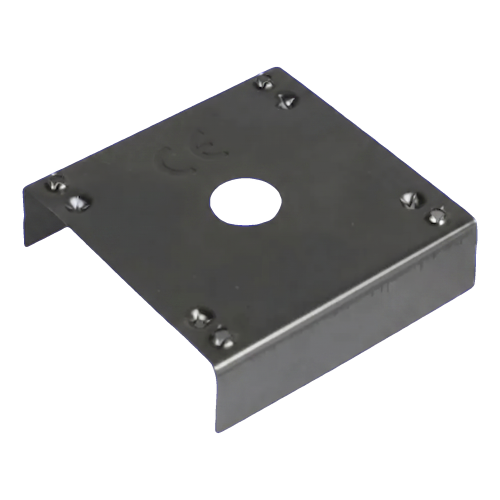

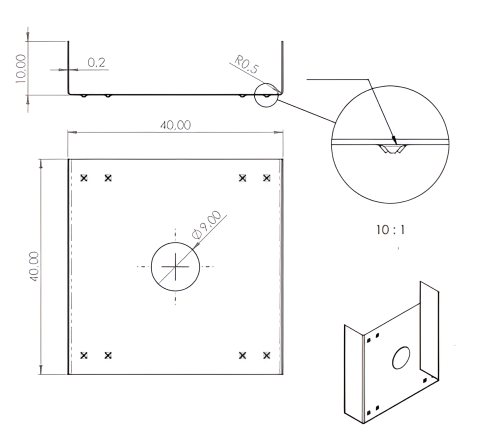

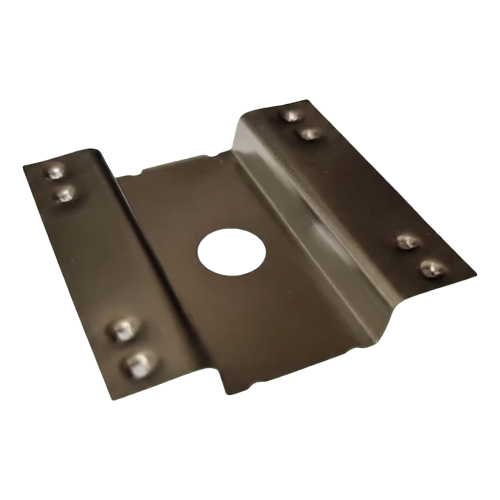

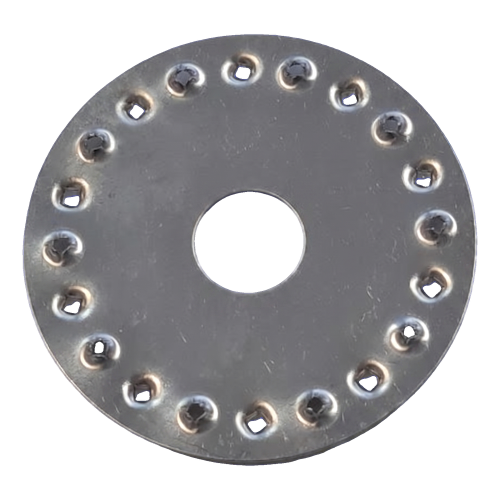

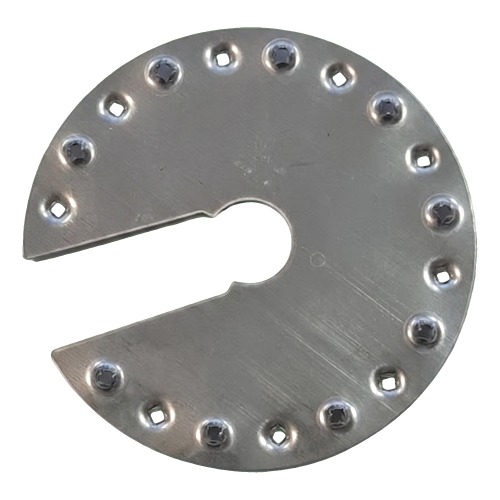

- Rondelle e piastre di messa a terra PV: acciaio inossidabile A2 (1.4301, classe 304), 40×40 mm, tipo Ω 40×42×6 mm, e versioni rotonde Ø35 mm e Ø44 mm.

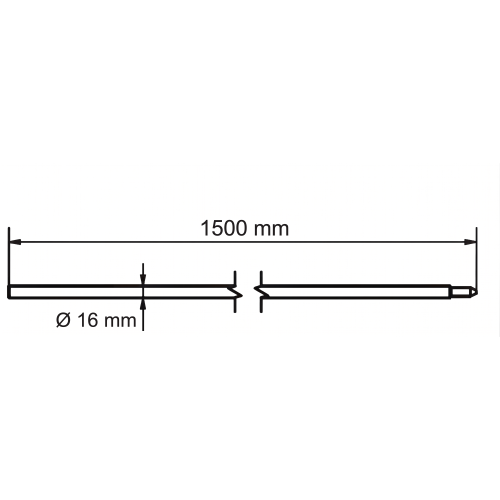

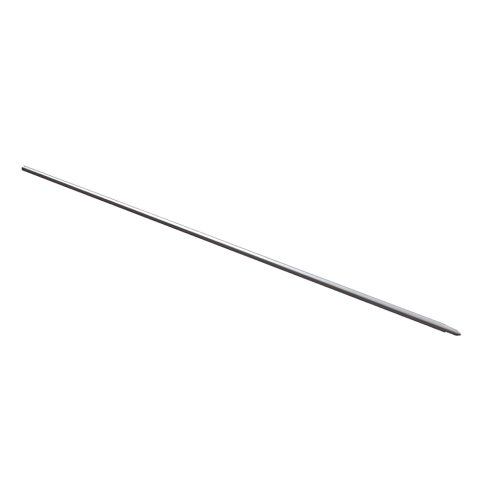

- Dispersore di terra componibile: acciaio zincato a caldo, Ø16 mm, lunghezza dell'elemento 1500 mm, innesto conico Morse, 2,4 kg.
- Attrezzo per infissione: attacco SDS MAX, acciaio zincato a caldo, 18x220 mm, da utilizzare con martelli rotativi.

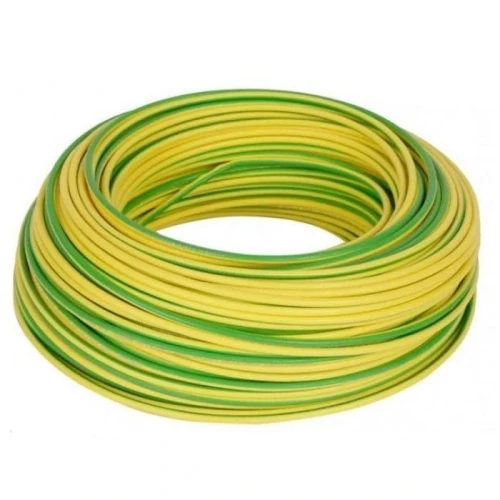

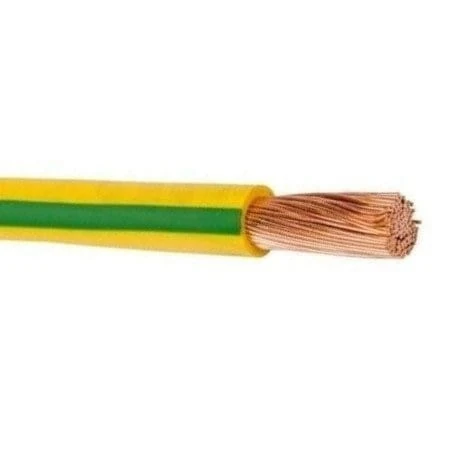

- Cavo di messa a terra: LgY 16 mm², giallo-verde, isolamento in PVC, 450/750 V, conduttore flessibile in rame a corda di classe 5.
Come scegliere
- Applicazione: rondelle e piastre collegano le cornici dei moduli fotovoltaici alla struttura di montaggio. Il dispersore è adatto alla messa a terra verticale negli impianti di protezione contro i fulmini.
- Materiale: i componenti di contatto PV sono in acciaio inossidabile A2 (1.4301, classe 304). Il dispersore e l'attrezzo per infissione sono in acciaio zincato a caldo.
- Dimensioni e foro: scegli la rondella o la piastra in base al fissaggio. I fori di montaggio o centrali vanno da 8 mm a Ø9 mm, a seconda del modello.
- Compatibilità dell'attrezzo: l'attrezzo per infissione ha un attacco SDS MAX, quindi verifica che il tuo martello rotativo sia compatibile.
- Conduttore: il cavo LgY ha una sezione di 16 mm² e funziona da -40°C a +70°C.
Applicazioni tipiche
Le rondelle e le piastre si montano sotto una vite. I loro denti o punte perforano lo strato isolante anodizzato delle cornici dei moduli fotovoltaici e raggiungono l'alluminio sottostante. In questo modo si ottiene un collegamento elettrico continuo con i profili di montaggio e la struttura. Il dispersore componibile si utilizza per la messa a terra verticale di edifici e impianti industriali. Il cavo si impiega nei quadri di distribuzione e negli impianti elettrici.
Domande frequenti
Perché le rondelle di messa a terra PV hanno denti o punte?
Lo strato anodizzato delle cornici dei moduli è isolante. I denti o le punte affilate lo perforano quando si serra la vite. Raggiungono l'alluminio sottostante e creano il collegamento elettrico.
Con cosa si infiggono i dispersori nel terreno?
L'attrezzo per infissione da 18x220 mm ha un attacco SDS MAX. È progettato per i martelli rotativi e per l'installazione dei dispersori in diverse condizioni del terreno.
Qual è la temperatura di esercizio del cavo LgY 16 mm²?
Il cavo ha isolamento in PVC e un conduttore flessibile in rame di classe 5. Il suo campo di temperatura di esercizio va da -40°C a +70°C.
Non sai quali componenti di messa a terra siano adatti al tuo impianto? Contatta il nostro supporto tecnico per un aiuto nella scelta.
