Morsetto centrale H25 L50 - grezzo con pin di messa a terra

Staffa di fissaggio centrale L50 H25 con perno di messa a terra PV-04-19 (1)

Disponibilità: In magazzino (grande quantità)

Spedito entro: 7 giorni lavorativi

Peso: 0.03 kg

Prezzo/ pz.: 0,46 € 0.46

incl. 22.00% IVA, escl. costi di spedizione

Prezzo netto/ pz.: (0,38 €)

escl. 22.00% IVA, escl. costi di spedizione

Risparmiate di più con le confezioni più grandi!
Più grande è l'unità di imballaggio, più basso è il prezzo unitario!

* Opzioni di imballaggio:

Pezzo
Imballaggio: 250 pezzi
Imballaggio: 5000 pezzi
Imballaggio: 10000 pezzi

quantità pz.

prodotto non disponibile

aggiungi alla lista dei desideri

* - Campo obbligatorio

Valutazione:

Fornitore: Synerga

Codice prodotto: PV-04-19

consiglia a un amico

Descrizione

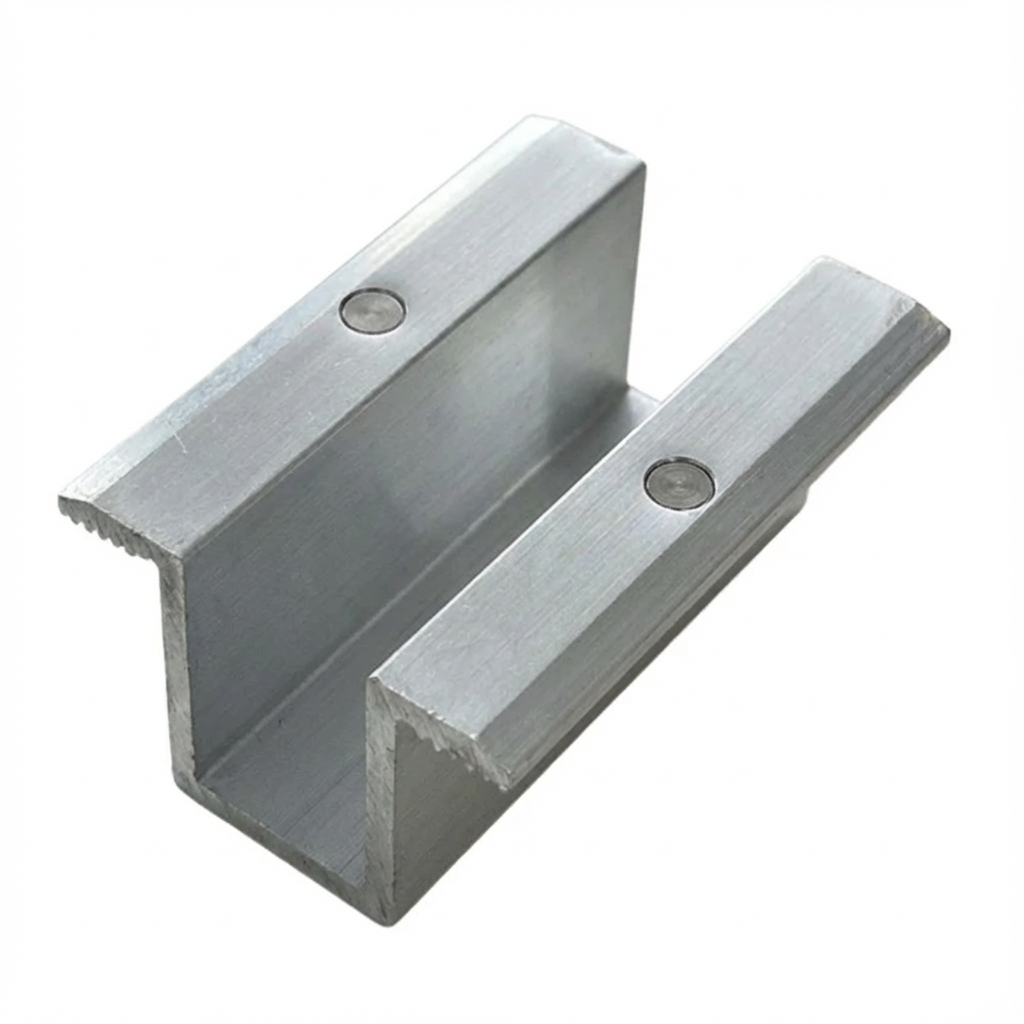

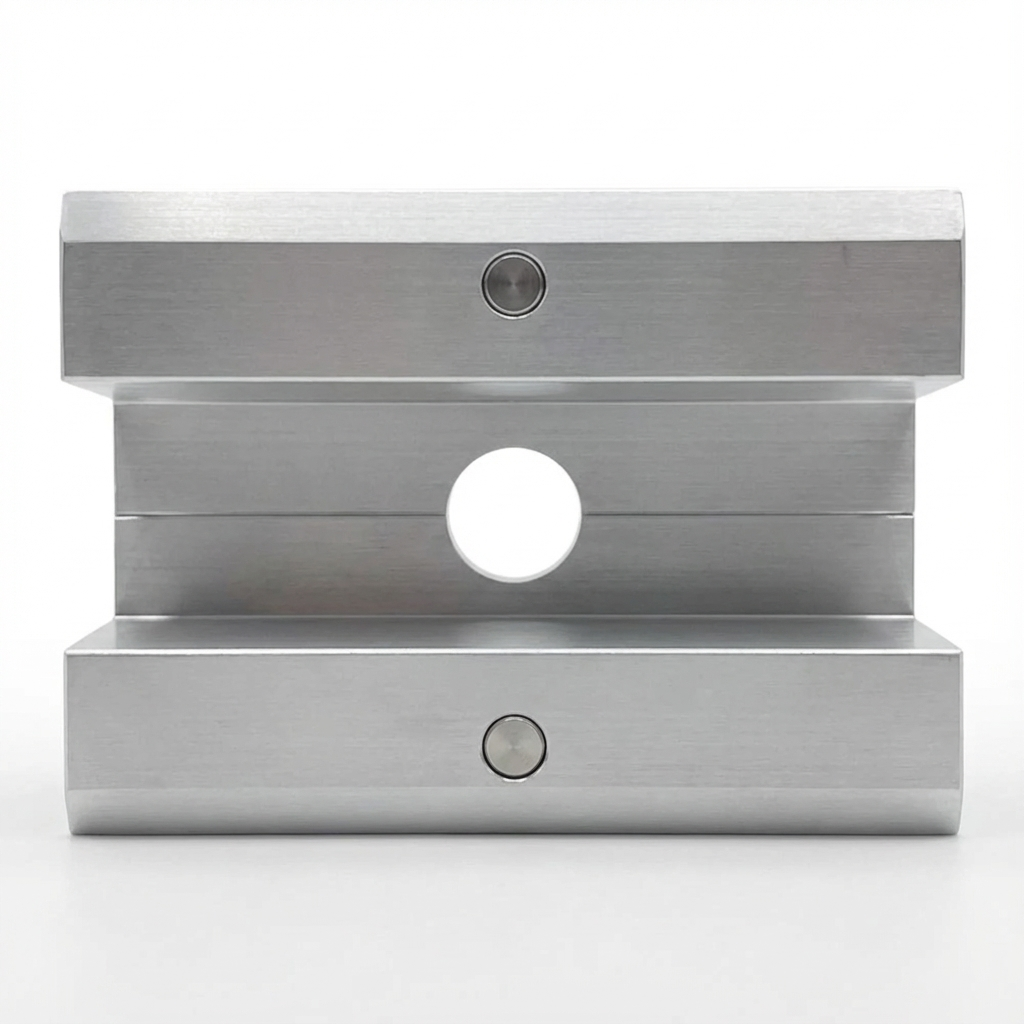

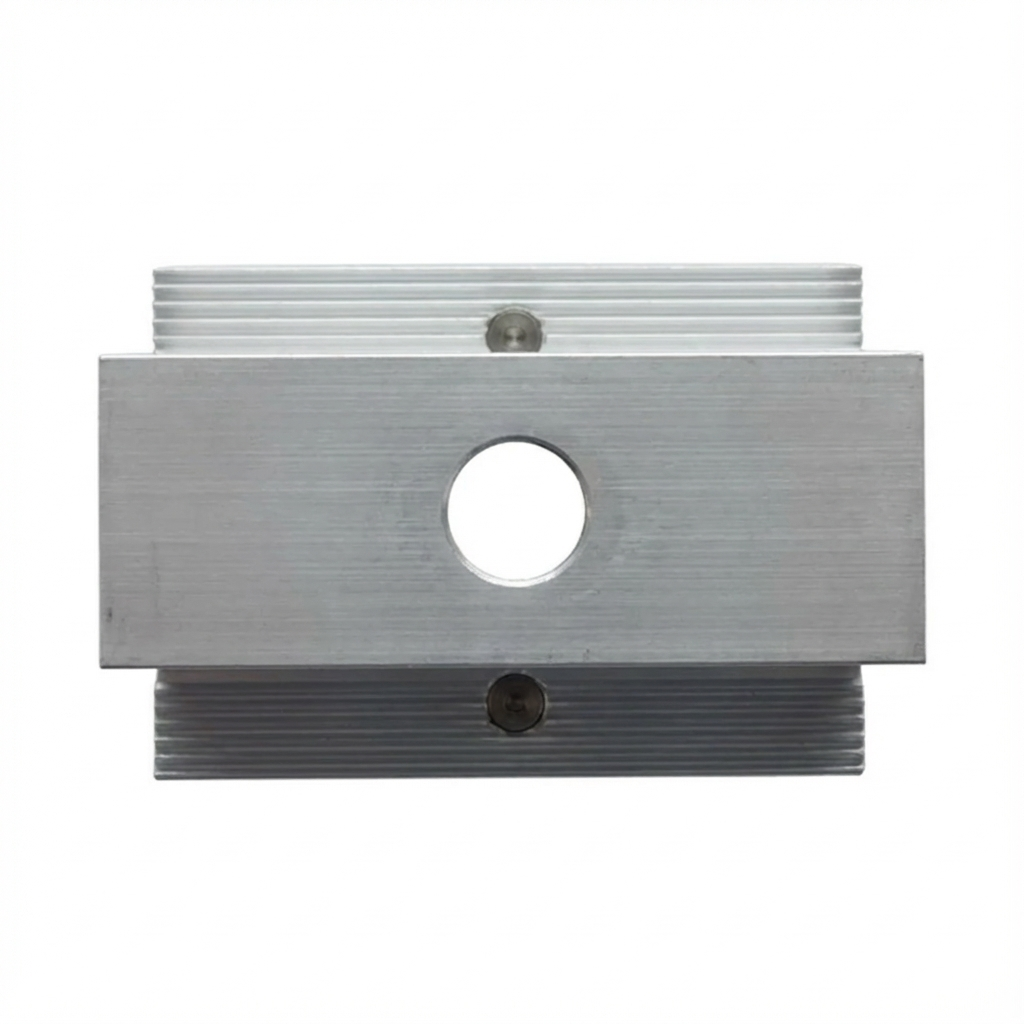

Morsetto centrale L50 H25 - alto - grezzo con pin di messa a terra

Il morsetto di serraggio centrale H25 con pin di messa a terra è un elemento di montaggio professionale, destinato al fissaggio di moduli fotovoltaici con altezza del telaio da 30 mm in su. Realizzato in lega di alluminio di alta qualità 6063-T66, garantisce un fissaggio durevole e sicuro dei pannelli solari sulla struttura di supporto. La superficie dell'elemento rimane grezza, senza rivestimenti protettivi aggiuntivi, consentendo un equipotenziale preciso e affidabile tra gli elementi dell'installazione.

La caratteristica distintiva di questo morsetto sono due pin di messa a terra integrati – uno per ciascun lato – che consentono un equipotenziale rapido ed efficace tra moduli fotovoltaici adiacenti, perforando il loro strato anodizzato durante il serraggio. Questa soluzione non solo facilita il montaggio, eliminando la necessità di utilizzare rondelle di messa a terra aggiuntive, ma riduce anche significativamente i tempi di installazione, garantendo un elevato livello di sicurezza ed efficienza dell'intero sistema.

Si tratta di una soluzione innovativa a supporto degli impianti di protezione contro i fulmini e le sovratensioni, particolarmente utile nei sistemi fotovoltaici.

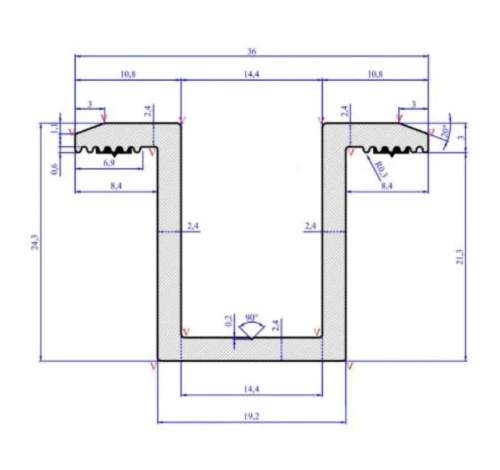

Dati tecnici

Altezza telaio modulo: da 30 mm in su

Larghezza totale: 36 mm

Altezza totale: 24,3 mm

Lunghezza totale: 50 mm

Larghezza canale interno: 14,4 mm

Diametro foro di montaggio: 9 mm (M8)

Materiale: alluminio 6063-T66

Finitura: alluminio grezzo

Coppia di serraggio consigliata: il valore esatto deve essere sempre verificato nelle specifiche del produttore del modulo

Viti utilizzate: M8

Applicazione Il morsetto di serraggio centrale è un elemento di fissaggio essenziale per l'installazione di moduli solari – serve per collegare e fissare due pannelli adiacenti al profilo in alluminio. Il prodotto è destinato al montaggio di moduli solari su tetti piani e inclinati. Utilizzare i morsetti centrali tra i pannelli adiacenti in una fila. Per il fissaggio dei pannelli laterali (alle estremità delle file) è necessario utilizzare morsetti laterali.

Compatibilità

Profili in alluminio adattati per viti esagonali

Profili in alluminio per viti tipo T

Profili trapezoidali per tetti in lamiera grecata

Vantaggi

Materiale di alta qualità – realizzato in alluminio 6063-T66, si caratterizza per un'elevata resistenza alle condizioni atmosferiche.

Durata – l'alta qualità di lavorazione garantisce un fissaggio durevole della struttura dei pannelli fotovoltaici.

Resistenza alla corrosione – resistente all'azione di agenti esterni e alla corrosione.

Resistenza meccanica – resistente a urti e danni meccanici.

Conduzione sicura – i pin appositamente progettati perforano il rivestimento anodizzato dei pannelli, garantendo un equipotenziale sicuro senza la necessità di utilizzare rondelle di messa a terra.

Equipotenziale – garantisce la continuità di conduzione tra i moduli e la struttura di supporto.

Superficie zigrinata – i bordi di serraggio dentellati garantiscono una presa sicura e impediscono lo scivolamento dei pannelli.

Istruzioni di montaggio

Montare il morsetto sulla guida di montaggio utilizzando un inserto scorrevole e una vite M8.

Posizionare due pannelli fotovoltaici adiacenti nell'area del morsetto, assicurandosi che i pin di messa a terra siano a contatto con i telai di entrambi i moduli.

Serrare la vite – verificare le specifiche del produttore del pannello – è questa che determina la forza di serraggio ottimale.

Contenuto della confezione Morsetto di serraggio centrale H25 con pin di messa a terra. Attenzione: viti, dadi e inserti scorrevoli devono essere acquistati separatamente.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Dati tecnici

Tipo di morsetto	Centrale
Spessore pannello [mm]	30-45
Colore	Argento
Pin di messa a terra	Sì
Accessori inclusi	Senza accessori
