Profilo in alluminio 240cm 40x40mm per bulloni a martello

Vai al Feedback del prodotto

Profilo di montaggio alluminio 6060 240cm 40x40mm per il fissaggio di pannelli fotovoltaici. Montaggio su viti a martello M10 con morsetti centrali e terminali. Possibilità di estensione mediante giunti di collegamento.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 16,99 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Scegli la variante:

Le singole varianti possono differire nel prezzo

Opzioni di imballaggio

pz.
Disponibilità:
In magazzino (grande quantità)
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Profile montażowe #6

  • Lunghezza [mm] 2400
  • Profilo [mm] 40×40
  • Tipo di scanalatura Per bullone a martello
  • Finitura Naturale

Descrizione

Profilo di montaggio FV 40 × 40 mm
40 × 40 mmSezione
240 cm2400 mm
Alluminio 6060grezzo
1,1 mmSpessore parete
ca. 0,89 kg/mPeso al metro

Lunghezza 240 cm – spedizione con trasportatore

I profili di questa lunghezza sono troppo lunghi per il corriere – li spediamo con un trasportatore (merce lunga); il costo lo vedrai nel carrello. Le lunghezze fino a 195 cm le spediamo con corriere.

Video del prodottoGuardi il profilo da vicino e veda come si montano gli elementi del sistema.

A cosa serve

Binario di montaggio in alluminio per impianti fotovoltaici. Sopra il profilo i pannelli si fissano con morsetti centrali e terminali, sotto il profilo si avvita a ganci per tetto, adattatori o triangoli.

  • ✓Monti pannelli fotovoltaici su ganci per tetto, adattatori o triangoli.
  • ✓Fissi i morsetti dei pannelli con M8 (canale superiore).
  • ✓Colleghi il profilo al gancio o all'adattatore con una vite a testa a martello M10 tipo 28/15 con dado flangiato (canale inferiore).
  • ✓Ti serve una lunghezza di 240 cm – le altre lunghezze sono nella tabella di confronto qui sotto.

Non confondere i profili

Hai viti a testa esagonale M10? Scegli il profilo per viti a testa esagonale M10 – questo profilo ha il canale inferiore per viti a testa a martello.

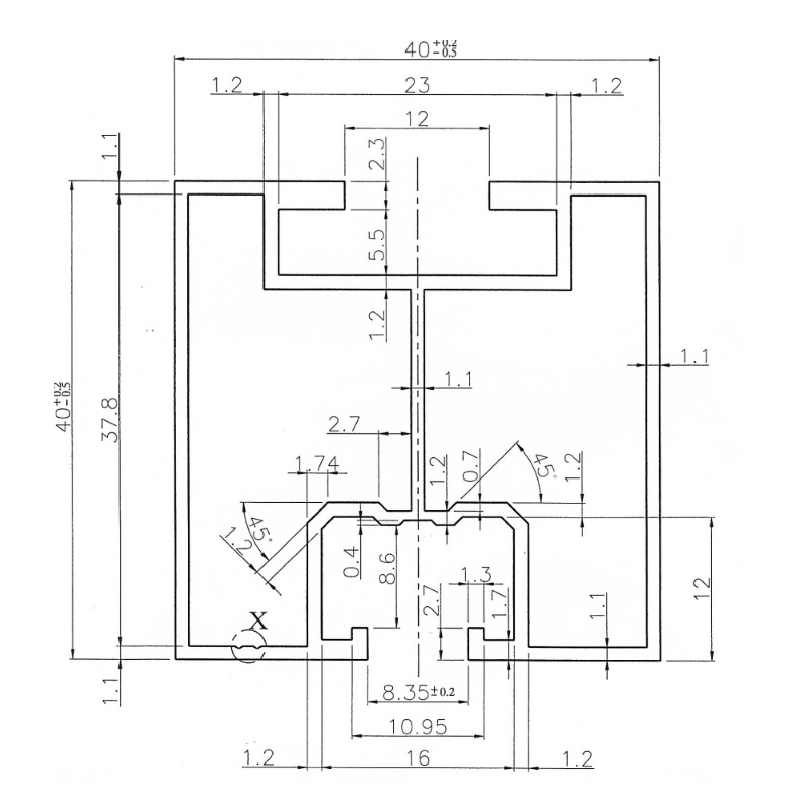

Sezione del profilo
Disegno della sezione del profilo 40 × 40 mm: larghezza 40 mm, altezza 40 mm, fessura del canale superiore 8,35 mm, fessura del canale inferiore 12 mm
Ingrandisci la sezione
Sopracanale per i morsetti dei moduli (M8)Sottocanale per vite a testa a martello M10 28/15

Disegno indicativo, misure nominali in mm. Il disegno del produttore con le tolleranze è nei file da scaricare.

Scelta dei fissaggi

dado quadro DIN 557 M8Canale superiore · fessura 8,35 mm, larghezza 16 mmDado a T M8 o dado quadro DIN 557 M8
Per i morsetti centrali e terminali dei moduli – scegli i morsetti in base allo spessore della cornice.
vite M10×25Canale inferiore · fessura 12 mm, larghezza 23 mmvite M10×25
vite M10×30
Scegli la lunghezza della vite in base al fissaggio. Per ganci per tetto, adattatori o triangoli.
dado flangiato M10Dadodado flangiato M10
Per la vite nel canale inferiore.
ProlungaGiunti per profili – venduti separatamente

Avvertenza

L'interasse degli appoggi e la portata li stabilisce il progetto della struttura – tenendo conto dei carichi di neve e vento e della struttura del tetto.

Dati tecnici

Sezione40 × 40 mm
Lunghezza2400 mm
Spessore parete1,1 mm
Fessura canale superiore8,35 mm
Larghezza canale superiore16 mm
Fessura canale inferiore12 mm
Larghezza canale inferiore23 mm
Legaalluminio 6060
Finituragrezzo (senza rivestimento)
Peso al metroca. 0,89 kg/m

Misure nominali secondo la scheda tecnica del produttore; peso approssimativo.

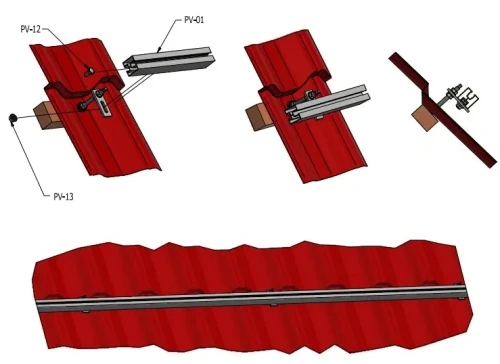

Esempio di montaggioIngrandisci l'esempio di montaggio

Illustrazione del produttore: profilo avvitato con il canale inferiore ai fissaggi su un tetto in lamiera grecata.
