Profilo in alluminio 240cm 40x40 per viti esagonali

Vai al Feedback del prodotto

Profilo di montaggio alluminio 6060, 240 cm, sezione 40x40 mm, per il fissaggio di pannelli fotovoltaici. Montaggio su viti esagonali M10 e dadi flangiati. Compatibile con morsetti centrali e terminali.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 15,64 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Scegli la variante:

Le singole varianti possono differire nel prezzo

Opzioni di imballaggio

pz.
Disponibilità:
In magazzino (grande quantità)
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Profile montażowe #6

  • Lunghezza [mm] 2400
  • Profilo [mm] 40×40
  • Tipo di scanalatura Per bullone esagonale
  • Finitura Naturale

Descrizione

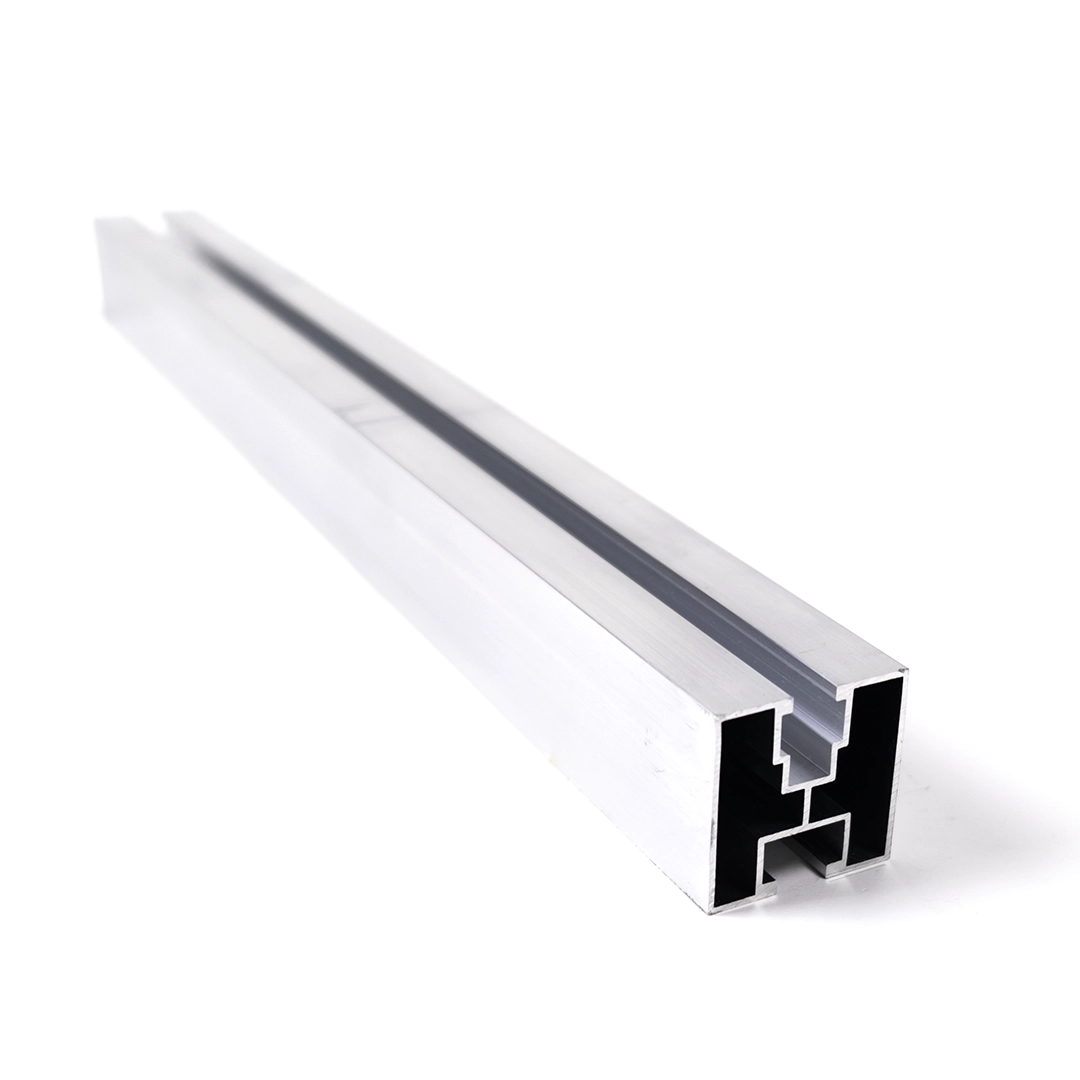

Profilo di montaggio FV 40 × 40 mm
40 × 40 mmSezione
240 cm2400 mm
Alluminio 6060grezzo
1,2 mmSpessore parete

Lunghezza 240 cm – spedizione con trasportatore

I profili di questa lunghezza sono troppo lunghi per il corriere – li spediamo con un trasportatore (merce lunga); il costo lo vedrai nel carrello. Le lunghezze fino a 195 cm le spediamo con corriere.

Video del prodottoGuardi il profilo da vicino e veda come si montano gli elementi del sistema.

A cosa serve

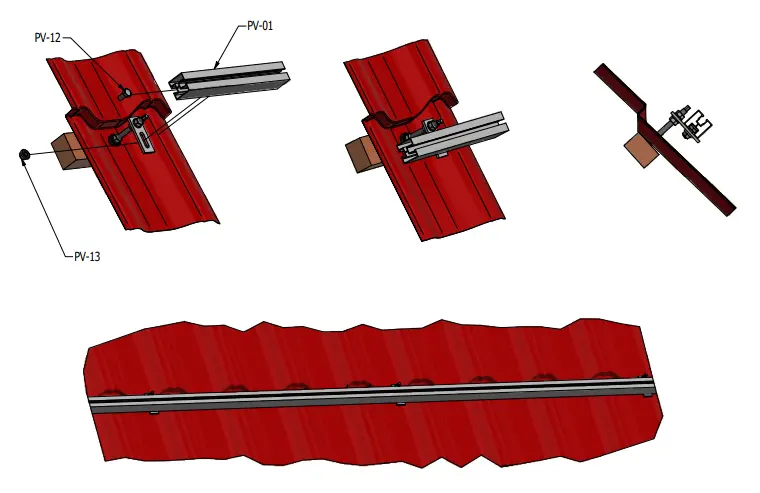

Binario di montaggio in alluminio per impianti fotovoltaici. Sopra il profilo i pannelli si fissano con morsetti centrali e terminali, sotto il profilo si avvita a ganci per tetto, adattatori o triangoli.

  • ✓Monti pannelli fotovoltaici su ganci per tetto, adattatori o triangoli.
  • ✓Fissi i morsetti dei pannelli con M8 (canale superiore).
  • ✓Colleghi il profilo al gancio o all'adattatore con una vite a testa esagonale M10 (DIN 933) con dado flangiato (canale inferiore).
  • ✓Ti serve una lunghezza di 240 cm – le altre lunghezze sono nella tabella di confronto qui sotto.

Non confondere i profili

Hai viti a testa a martello 28/15? Scegli il profilo per viti a testa a martello 28/15 – questo profilo ha il canale inferiore per viti a testa esagonale.

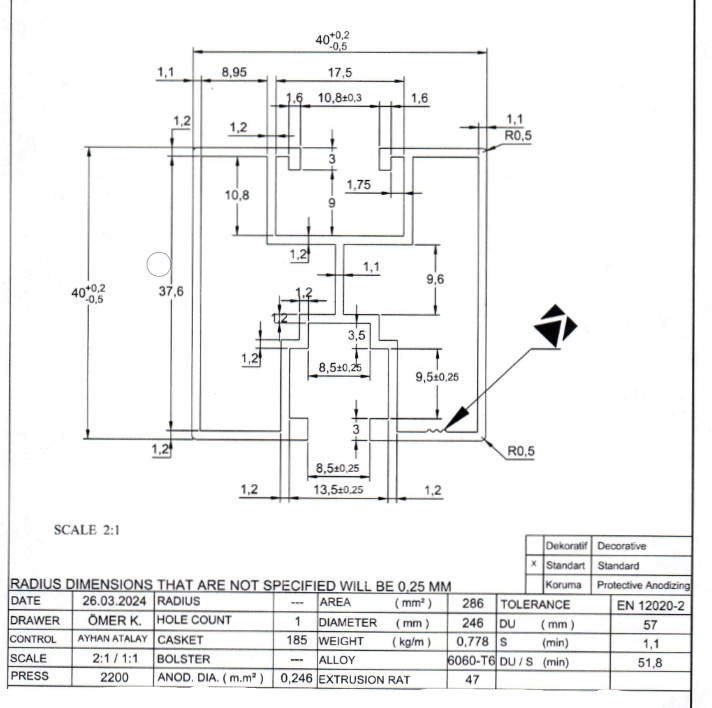

Sezione del profilo

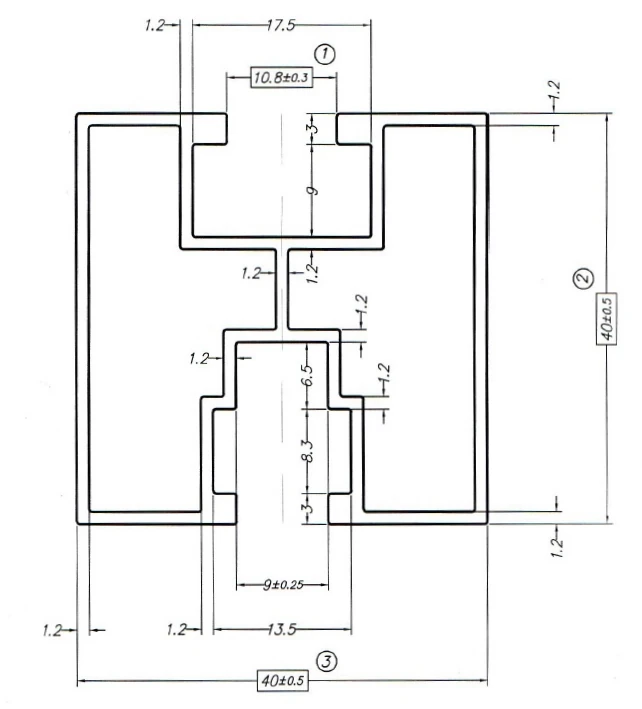

Disegno della sezione del profilo 40 × 40 mm: larghezza 40 mm, altezza 40 mm, fessura del canale superiore 9 mm, fessura del canale inferiore 10,8 mm
Ingrandisci la sezione
Sopracanale per i morsetti dei moduli (M8)Sottocanale per la testa della vite esagonale M10 – ganci, adattatori, triangoli

Disegno indicativo, misure nominali in mm.

Scelta dei fissaggi

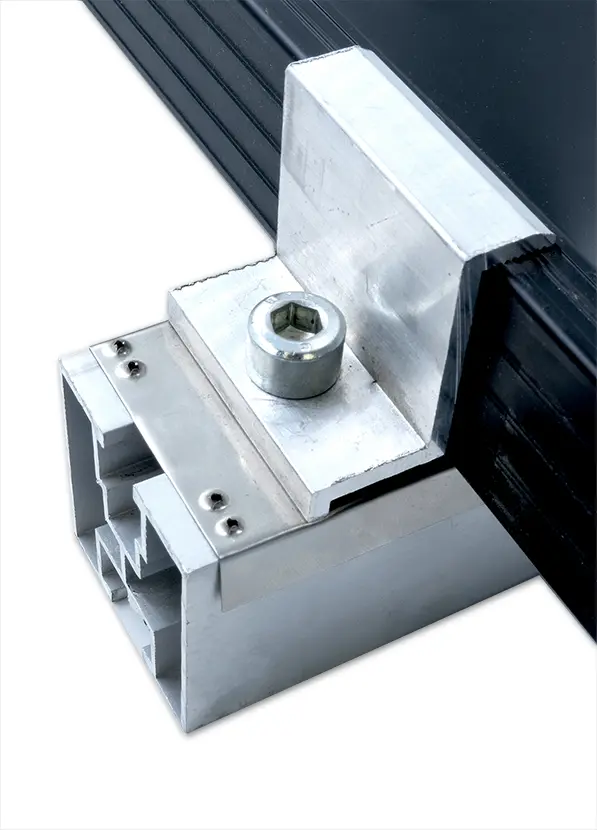

Canale superiore · fessura 9 mm, camera 13,5 mmMorsetti centrali e terminali per moduli – fissaggio M8
La testa di una vite esagonale M8 (13 mm) entra nella camera da 13,5 mm. Scegli i morsetti in base allo spessore della cornice.
Vite a testa esagonale M10 (DIN 933)Canale inferiore · fessura 10,8 mm, larghezza 17,5 mmVite a testa esagonale M10 (DIN 933)
Scegli la lunghezza della vite in base al fissaggio:
vite M10×20vite M10×25vite M10×30
Inserisci la testa della vite nel canale dall'estremità del profilo e falla scorrere fino al punto di fissaggio. Per ganci per tetto, adattatori o triangoli.
dado flangiato M10Dadodado flangiato M10
Per la vite nel canale inferiore.
ProlungaGiunti per profili – venduti separatamente

Dati tecnici

Sezione40 × 40 mm
Lunghezza2400 mm
Spessore parete1,2 mm
Fessura canale superiore9 mm
Larghezza camera canale superiore13,5 mm
Fessura canale inferiore10,8 mm
Larghezza canale inferiore17,5 mm
Legaalluminio 6060
Finituragrezzo (senza rivestimento)

Misure nominali secondo la scheda tecnica.

Avvertenza

L'interasse degli appoggi e la portata li stabilisce il progetto della struttura – tenendo conto dei carichi di neve e vento e della struttura del tetto.
