Profilo in alluminio 40x40 mm 10 cm per viti a martello anodizzato
Lascia un feedback sul prodotto
Profilo di montaggio alluminio 6060 anodizzato 40x40mm per il fissaggio di pannelli fotovoltaici. Compatibile con viti a martello 28/15 M10, morsetti centrali e terminali. Montaggio su adattatori, ganci da tetto o triangoli.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Scegli la variante:
Le singole varianti possono differire nel prezzo
Opzioni di imballaggio
Codice del prodotto:
Caratteristiche del prodotto
[PIM] Profile montażowe #6
- Lunghezza [mm] 100
- Profilo [mm] 40×40
- Tipo di scanalatura Per bullone a martello
- Finitura Anodizzato
Descrizione
Campione 10 cm – da verificare prima dell'ordine
Un breve pezzo di profilo per osservare la sezione e la finitura e verificare come si adattano viti e morsetti, prima di ordinare le lunghezze intere. Per costruire la struttura scegli un profilo a lunghezza intera dalla tabella di confronto qui sotto.
A cosa serve
Binario di montaggio in alluminio per impianti fotovoltaici. Sopra il profilo i pannelli si fissano con morsetti centrali e terminali, sotto il profilo si avvita a ganci per tetto, adattatori o triangoli.
- ✓Monti pannelli fotovoltaici su ganci per tetto, adattatori o triangoli.
- ✓Fissi i morsetti dei pannelli con M8 (canale superiore).
- ✓Colleghi il profilo al gancio o all'adattatore con una vite a testa a martello M10 tipo 28/15 con dado flangiato (canale inferiore).
- ✓Vuoi prima verificare il profilo in mano – questo è un campione di 10 cm, di colore nero (anodizzato); le lunghezze intere sono nella tabella di confronto qui sotto.
Non confondere i profili
Hai viti a testa esagonale M10? Scegli il profilo per viti a testa esagonale M10 – questo profilo ha il canale inferiore per viti a testa a martello.

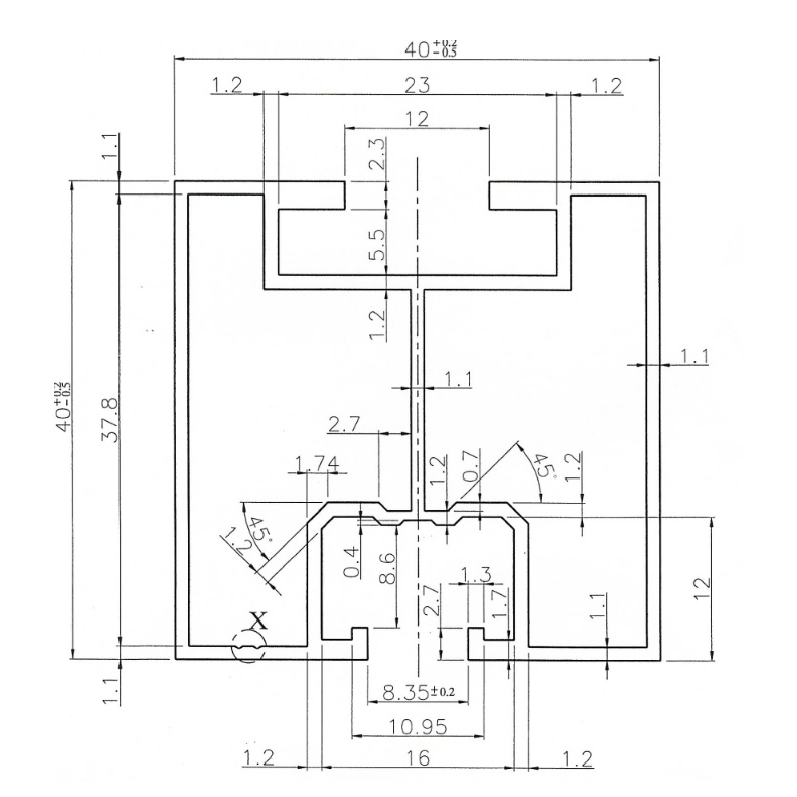

Disegno indicativo, misure nominali in mm. Il disegno del produttore con le tolleranze è nei file da scaricare.
Avvertenza
L'interasse degli appoggi e la portata li stabilisce il progetto della struttura – tenendo conto dei carichi di neve e vento e della struttura del tetto.

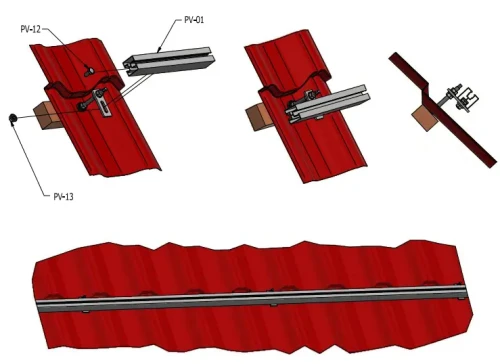

Illustrazione del produttore: profilo avvitato con il canale inferiore ai fissaggi su un tetto in lamiera grecata.
