Supporto trapezoidale obliquo con guarnizione EPDM H63 L330 – adattatore in alluminio per tetto fotovoltaico
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione

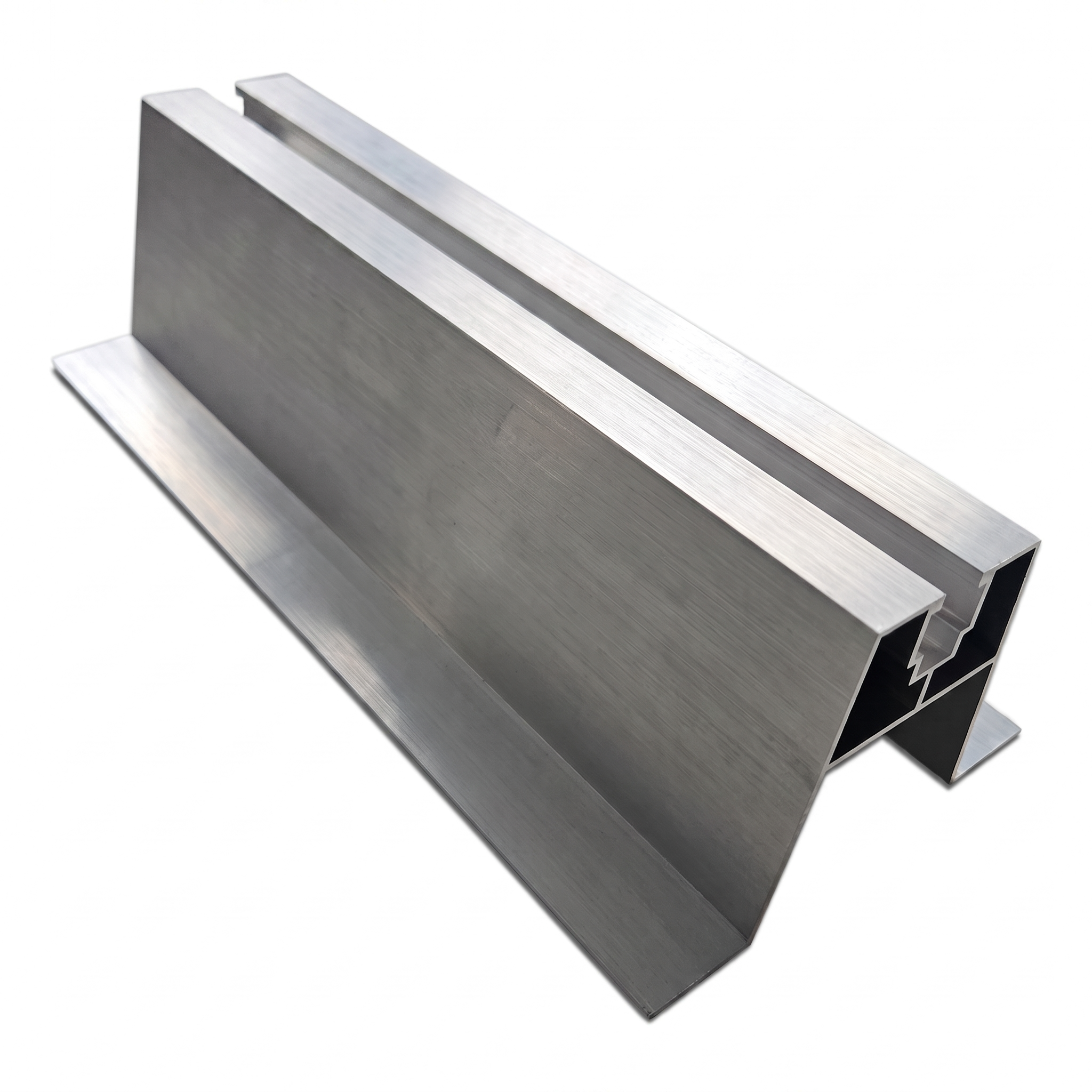

Staffa trapezoidale obliqua con guarnizione EPDM H63 L330 – in alluminio
Staffa trapezoidale obliqua con guarnizione EPDM è un elemento distanziale in alluminio destinato al montaggio di strutture fotovoltaiche su tetti ricoperti da lamiera trapezoidale. La forma obliqua del profilo riproduce perfettamente la geometria dell'onda della lamiera, garantendo un supporto stabile e a tenuta stagna del binario di montaggio senza la necessità di impiegare ulteriori spessori di livellamento.
Grazie alla guarnizione integrata in EPDM, la staffa protegge efficacemente il manto di copertura dalla penetrazione dell'acqua nel punto di fissaggio. La guarnizione compensa le irregolarità della superficie della lamiera e ammortizza le micro-vibrazioni, prolungando la durata del collegamento e riducendo al minimo il rischio di corrosione nel punto di contatto.
Vantaggi per il team di installazione
- Geometria obliqua — profilo adattato all'inclinazione dell'onda della lamiera trapezoidale, elimina la necessità di tagliare e piegare gli elementi in cantiere
- Guarnizione EPDM inclusa — elemento pronto all'installazione, che non richiede ordini separati né incollaggio delle guarnizioni
- Alluminio — materiale leggero e resistente alla corrosione, che facilita il trasporto sul tetto e garantisce una lunga durata nel tempo
- Peso compatto 0,350 kg — facile da maneggiare e stoccare, non grava sulla struttura del tetto
Dimensioni e parametri tecnici
- Lunghezza (L): 330 mm
- Altezza (H): 63 mm
- Larghezza totale della base: 94,4 mm
- Larghezza della piattaforma superiore: 40 mm
- Spessore delle pareti del profilo: 1,2 mm
- Spessore delle pareti del canale di fissaggio: 1,3 mm
- Larghezza del canale superiore (esterna): 16,3 mm
- Larghezza del canale superiore (interna): 13,7 mm
- Peso: 0,350 kg
Materiale e finitura
- Materiale del profilo: alluminio
- Finitura: anodizzazione standard
- Guarnizione: EPDM
Struttura del profilo

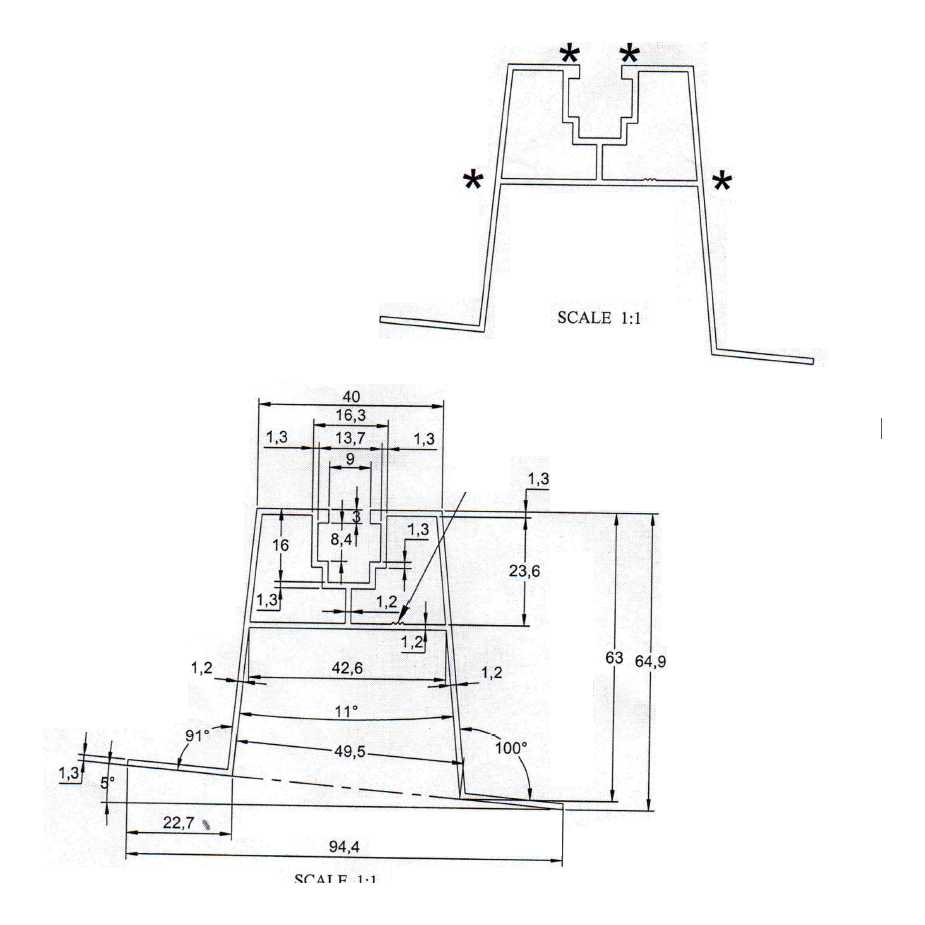

La sezione trasversale del profilo a forma trapezoidale presenta due alette simmetriche che aderiscono alla superficie della lamiera del tetto. Le pareti laterali si raccordano con una flangia interna di rinforzo. Nella parte superiore del profilo è presente un canale di montaggio con larghezza interna di 13,7 mm e apertura di 8,4 mm, che consente il fissaggio di viti e morsetti ai binari portanti. I punti contrassegnati con il simbolo dell'asterisco possono presentare segni termici (heat lines) prodotti durante il processo di estrusione dell'alluminio — ciò non costituisce un difetto qualitativo.
La staffa trapezoidale obliqua H63 L330 è un elemento intermedio affidabile tra la lamiera trapezoidale e la struttura fotovoltaica, che riduce i tempi di installazione e migliora la qualità di ogni impianto su tetto.
