Supporto per palo regolabile da cementare (con barra) 0–165 mm – barra 190 mm, lamiera 3 mm, zincatura dorata

Staffa a U con regolazione della larghezza 0–165 mm e barra di 190 mm da annegare nel sottofondo; lamiera di 3 mm

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

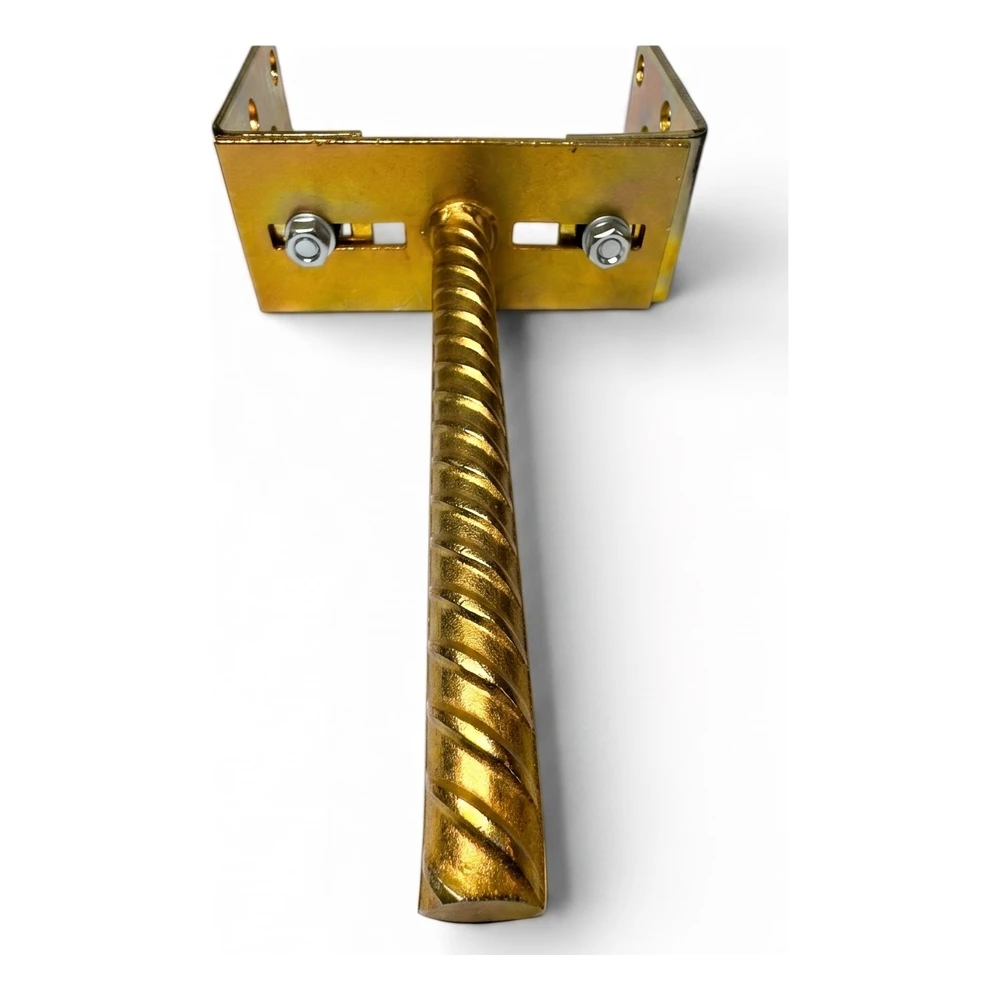

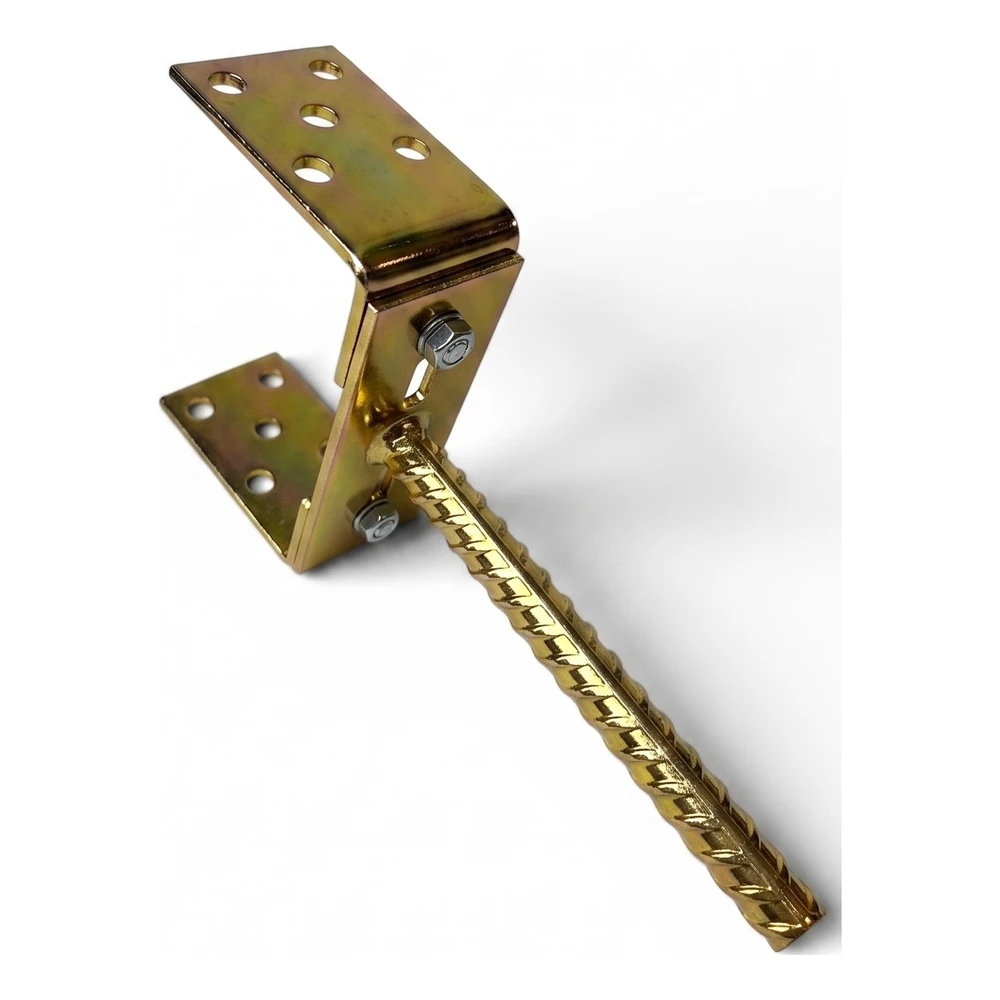

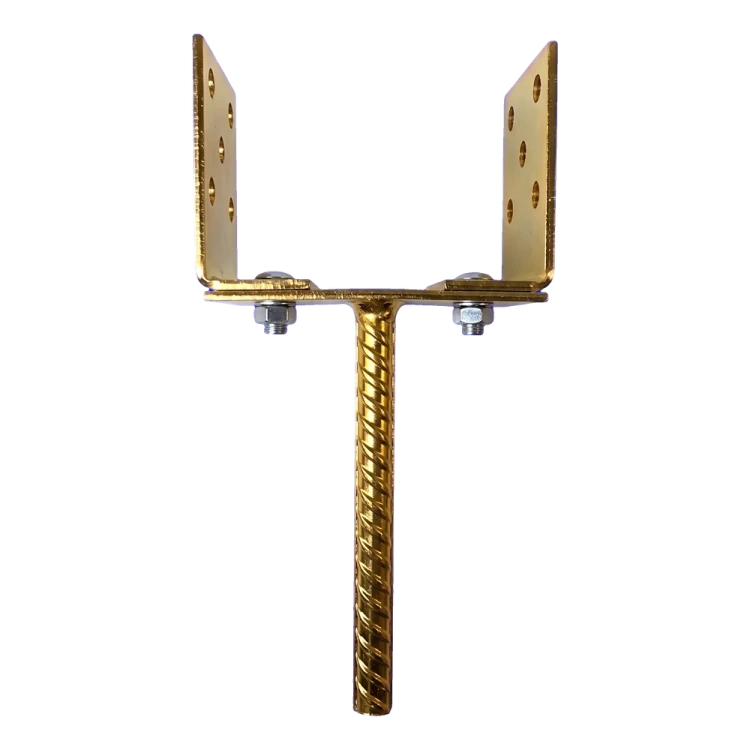

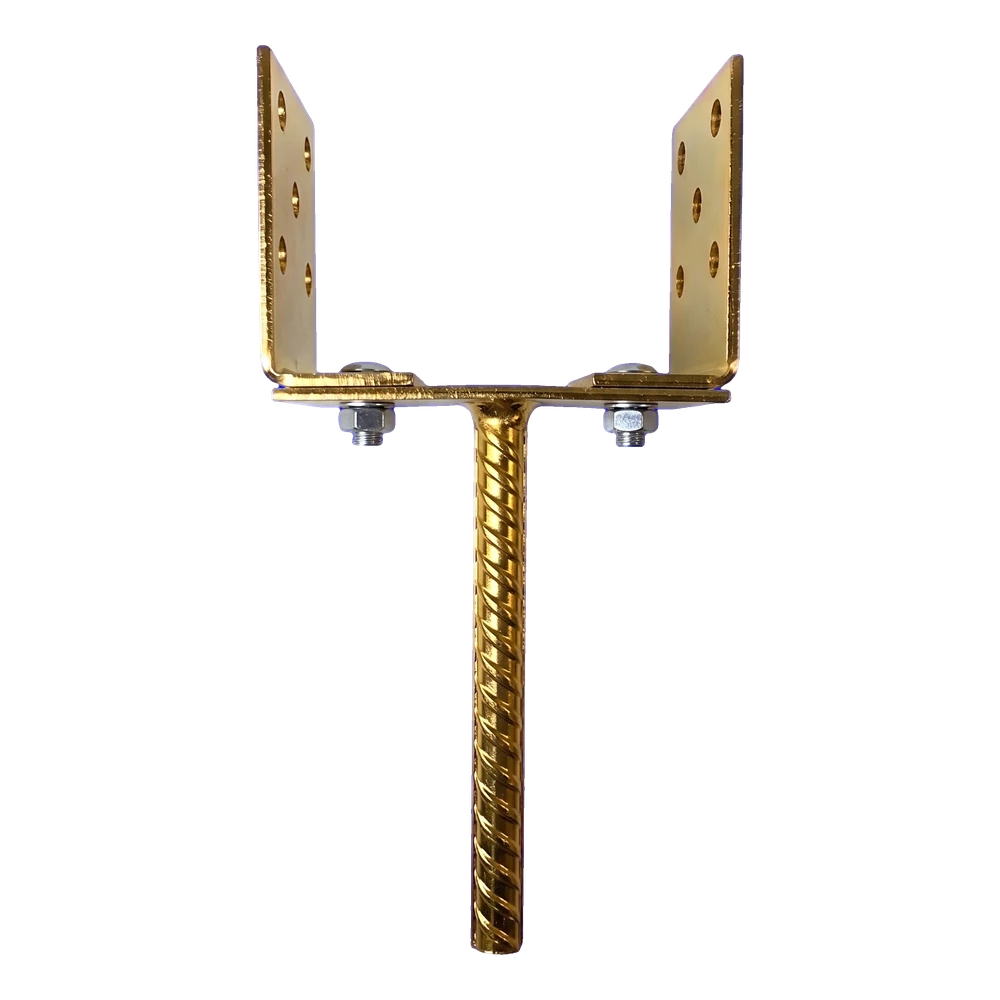

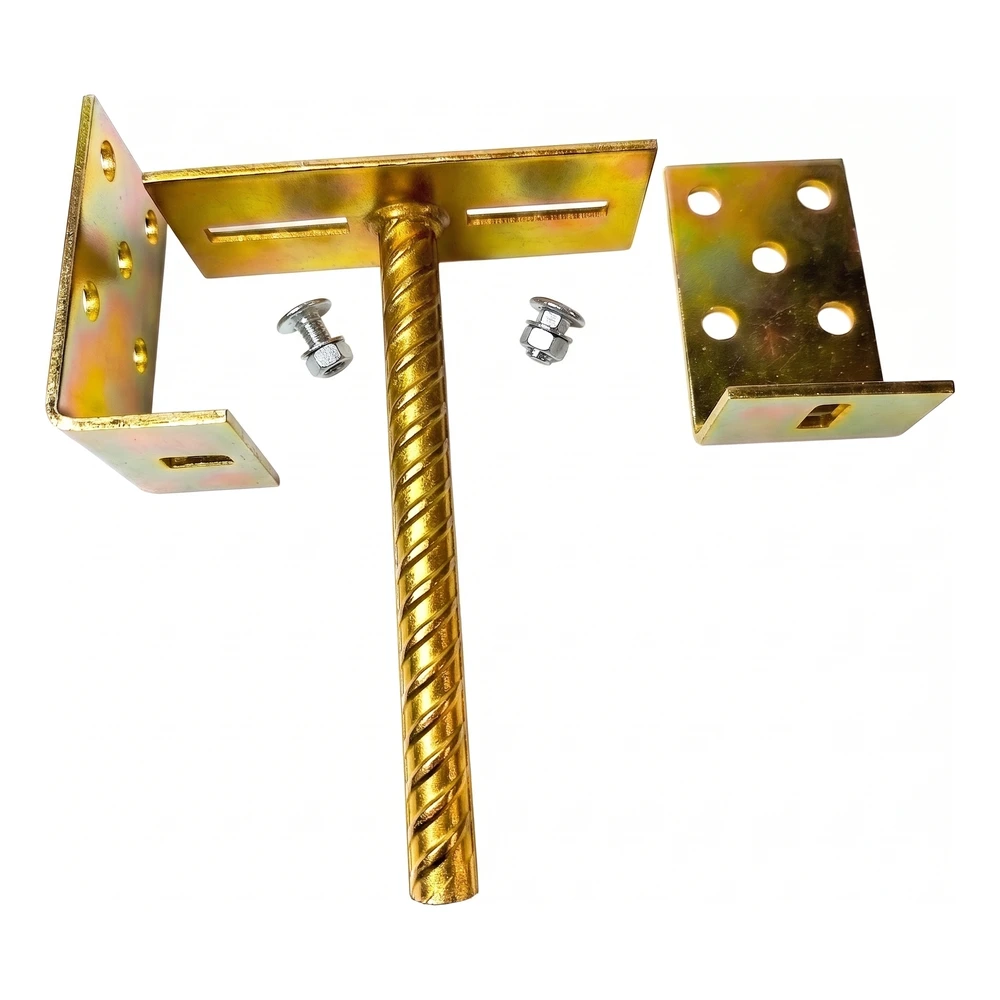

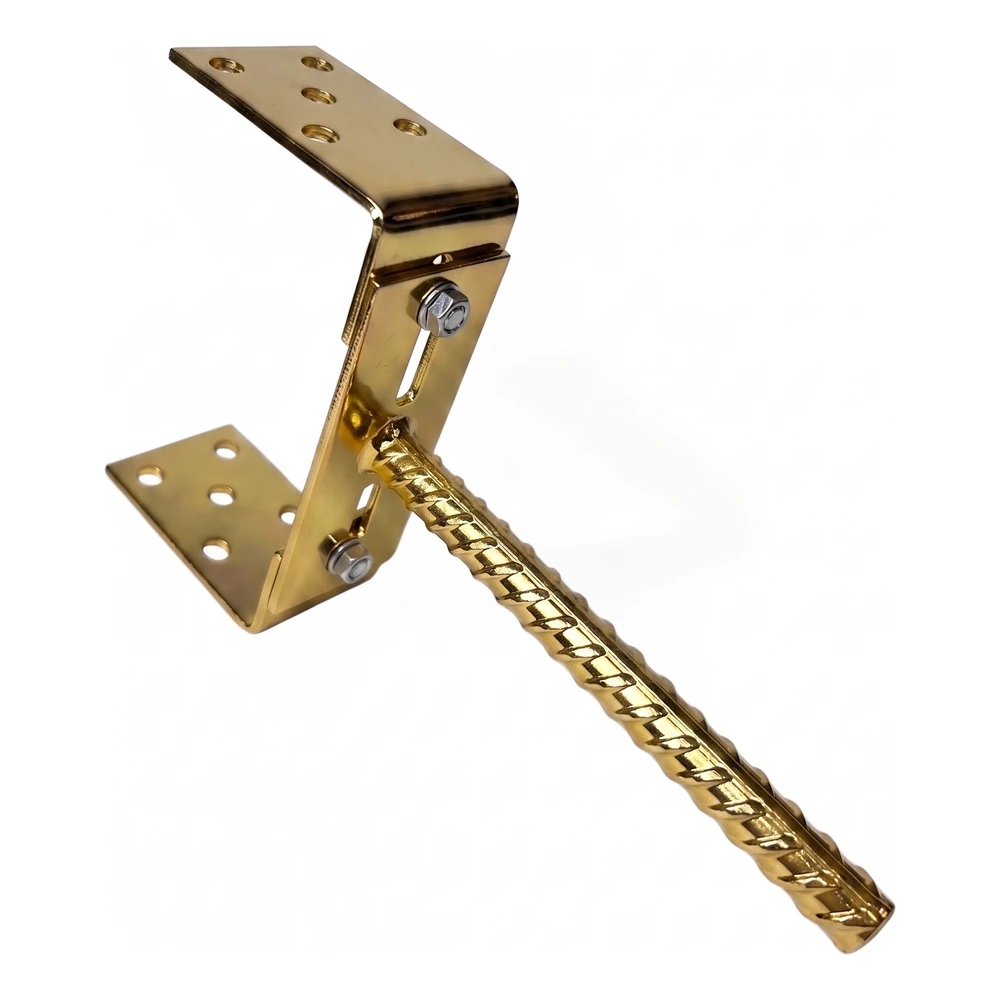

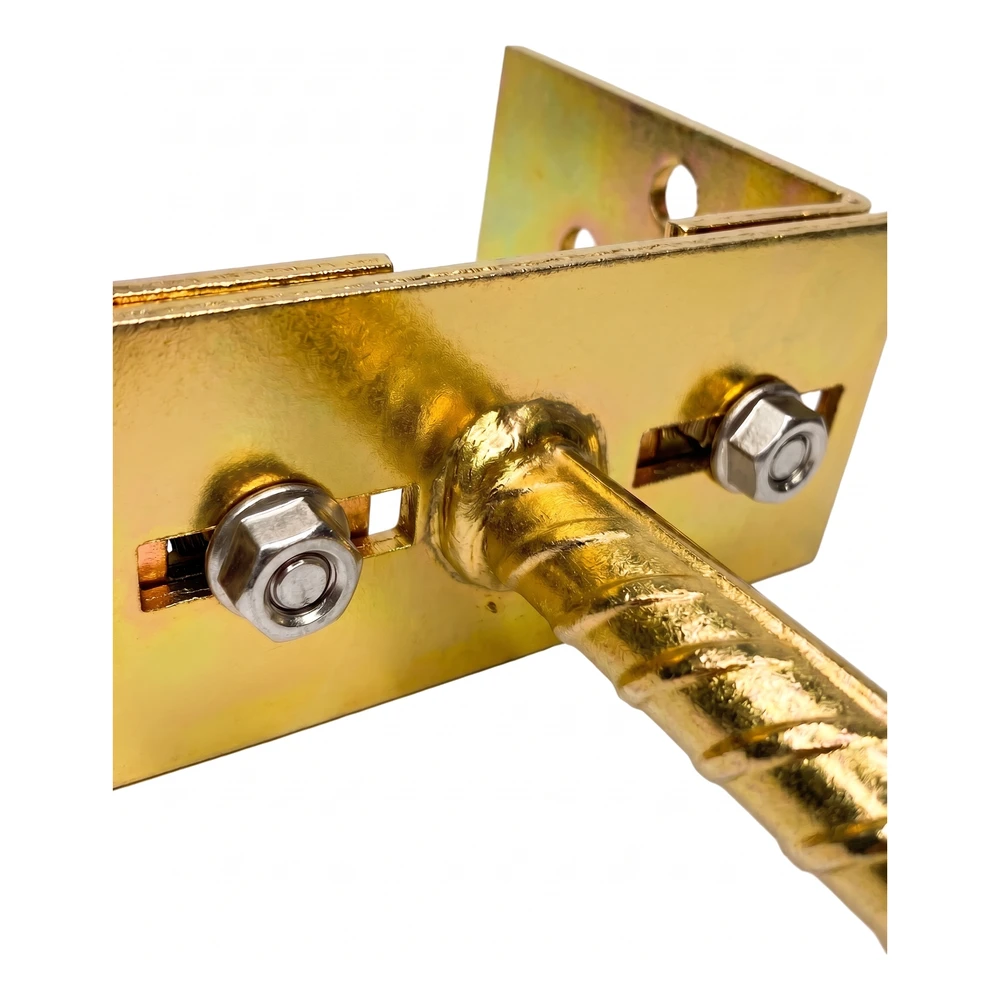

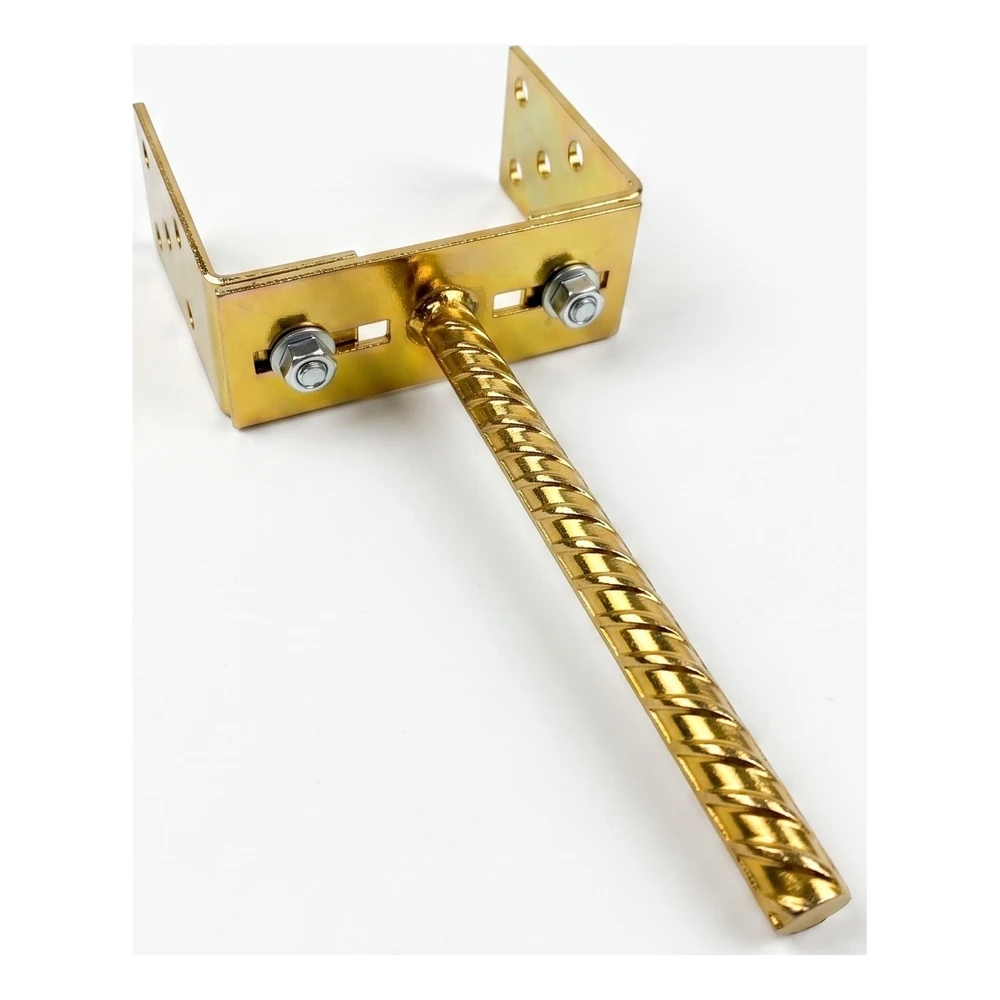

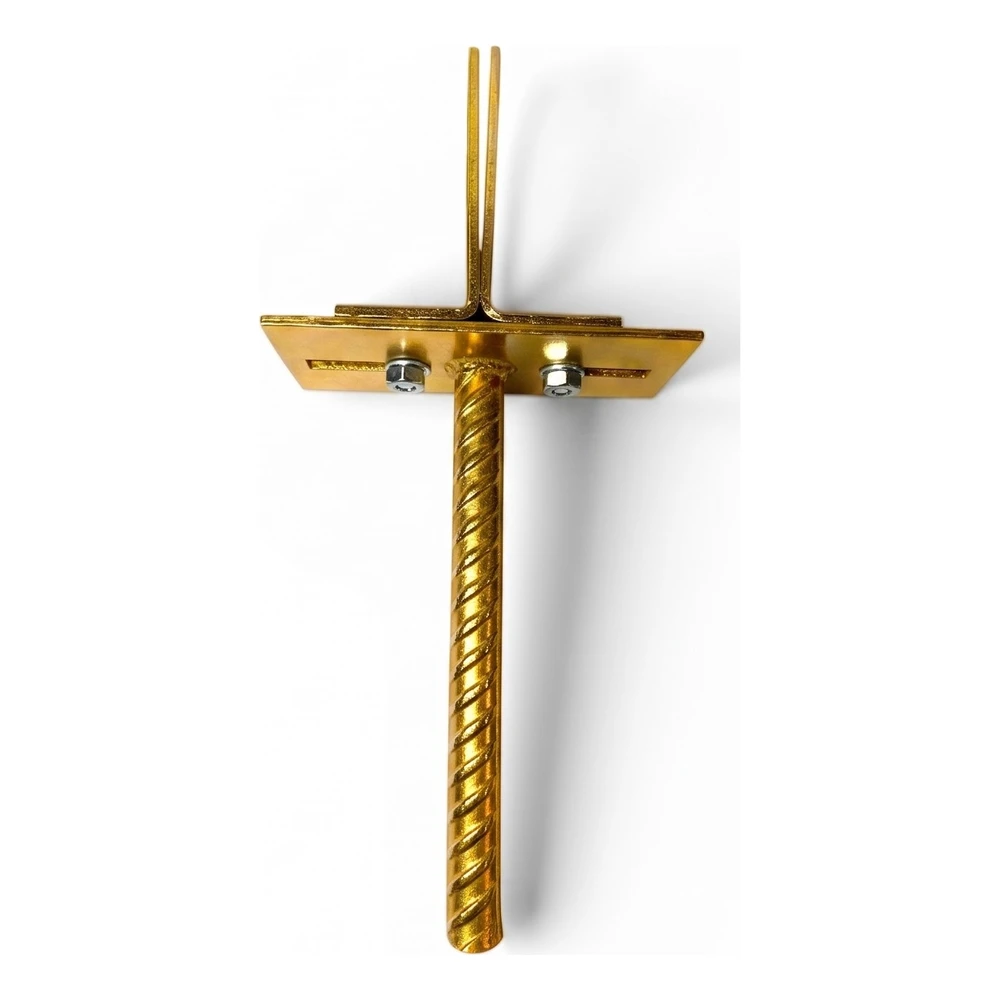

Il supporto serve a fissare il pilastro al di sopra della fondazione. È composto da una staffa a U con regolazione della larghezza e da una barra da annegare nel sottofondo (ad es. nel calcestruzzo). Il pilastro si avvita alle pareti della staffa attraverso i relativi fori, mentre la distanza tra le pareti si blocca con le viti di regolazione.

Adatta la larghezza della staffa (b) alla larghezza del pilastro: l'intervallo di regolazione è 0–165 mm. La lunghezza della barra da annegare nel sottofondo (L) è di 190 mm e lo spessore della lamiera è di 3 mm. Durante il montaggio, annega la barra nel sottofondo e allinea la staffa con l'asse del pilastro. Quindi regola la distanza tra le pareti in base alla larghezza del pilastro, serra le viti di regolazione e avvita il pilastro attraverso i fori nelle pareti. Il disegno indicativo mostra una delle posizioni di regolazione della larghezza.

L'acciaio è ricoperto dal rivestimento: zincatura gialla, che lo protegge dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità costante, la versione deve essere scelta in base alle condizioni di esposizione. Il produttore non dichiara la portata del supporto. La scelta in funzione dei carichi della struttura e il metodo di installazione sono definiti dal progetto.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Annega la barra di 190 mm nel sottofondo (ad es. nel calcestruzzo fresco della fondazione) e allinea la staffa con l'asse del pilastro.
• ✓Regola la distanza tra le pareti della staffa in base alla larghezza del pilastro (intervallo 0–165 mm) e serra le viti di regolazione.
• ✓Avvita il pilastro alle pareti della staffa attraverso i relativi fori.
