Supporto per palo regolabile da cementare (con barra) 0–125 mm – barra 190 mm, lamiera 3 mm, zincatura dorata
Lascia un feedback sul prodotto

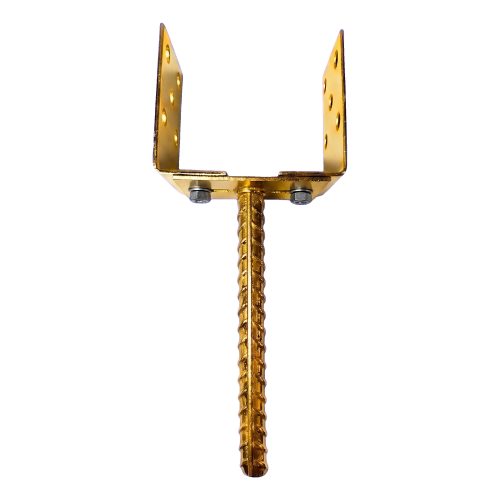

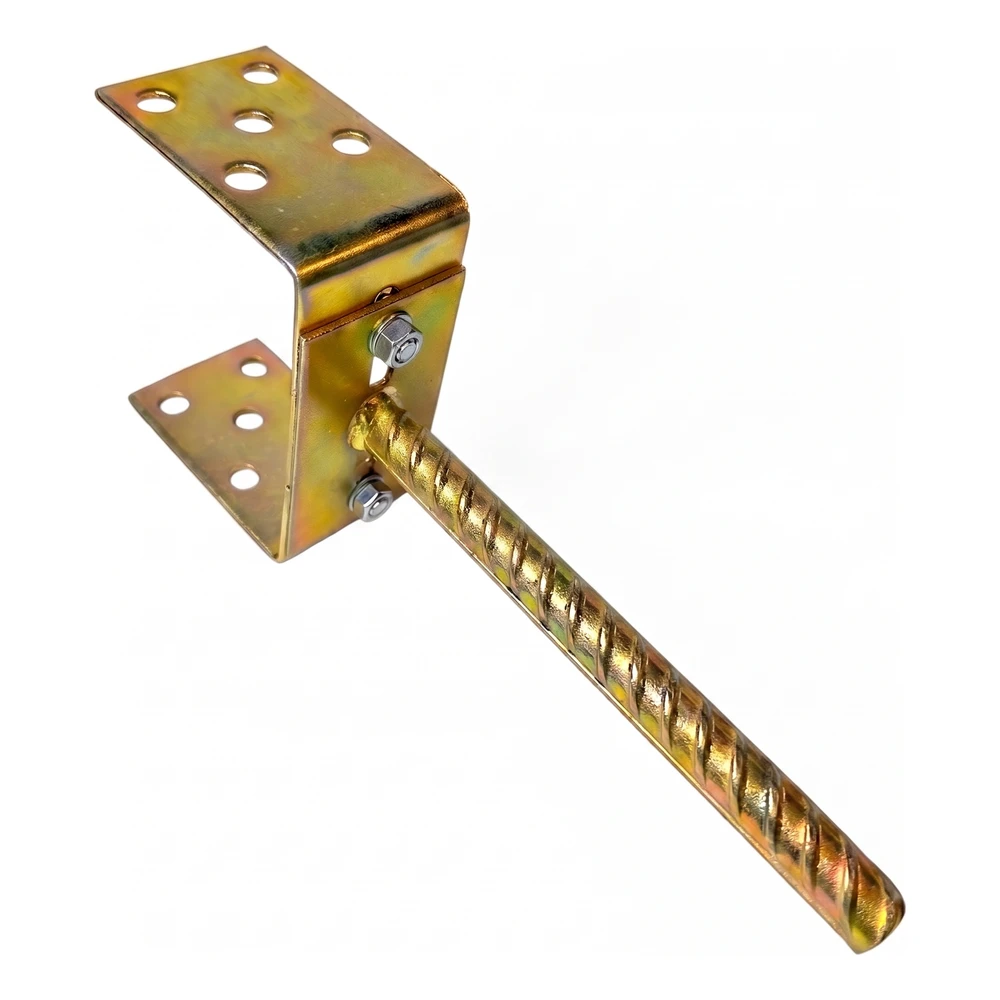

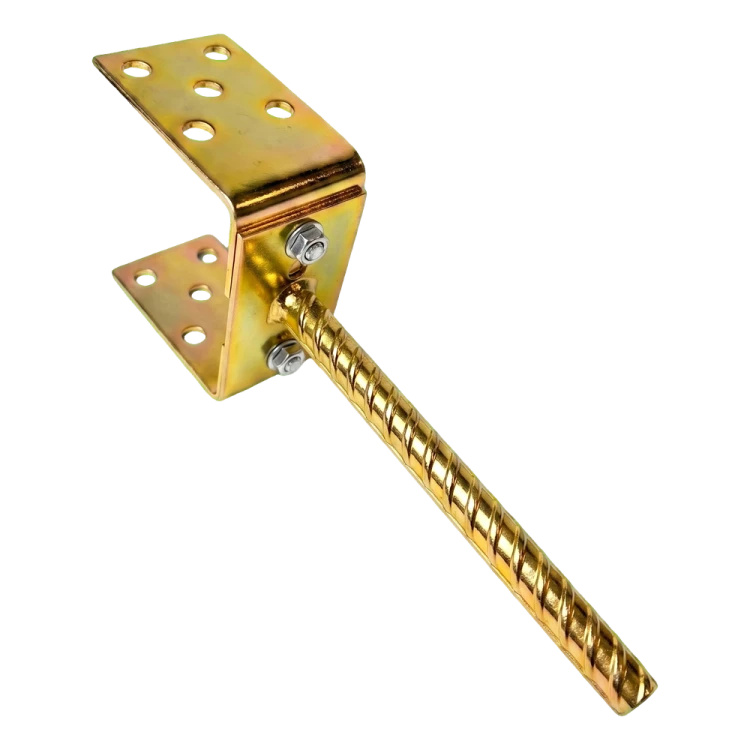

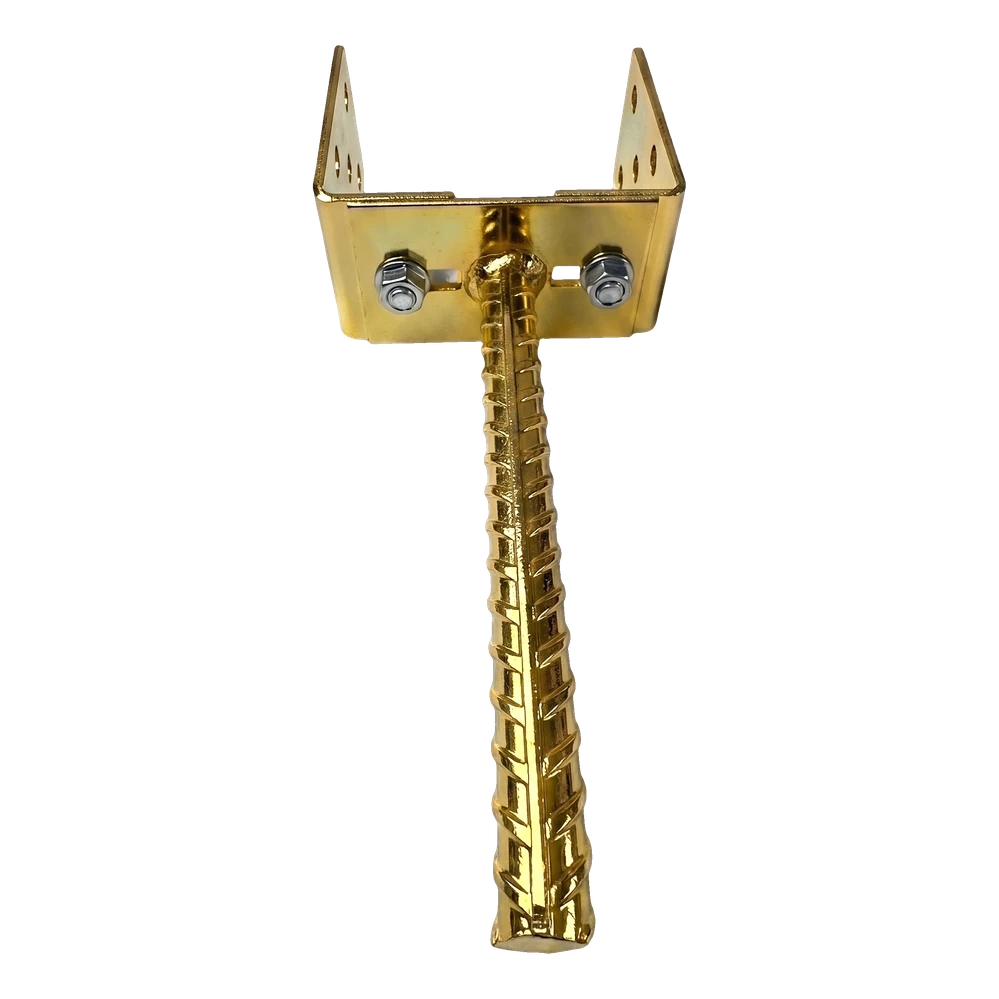

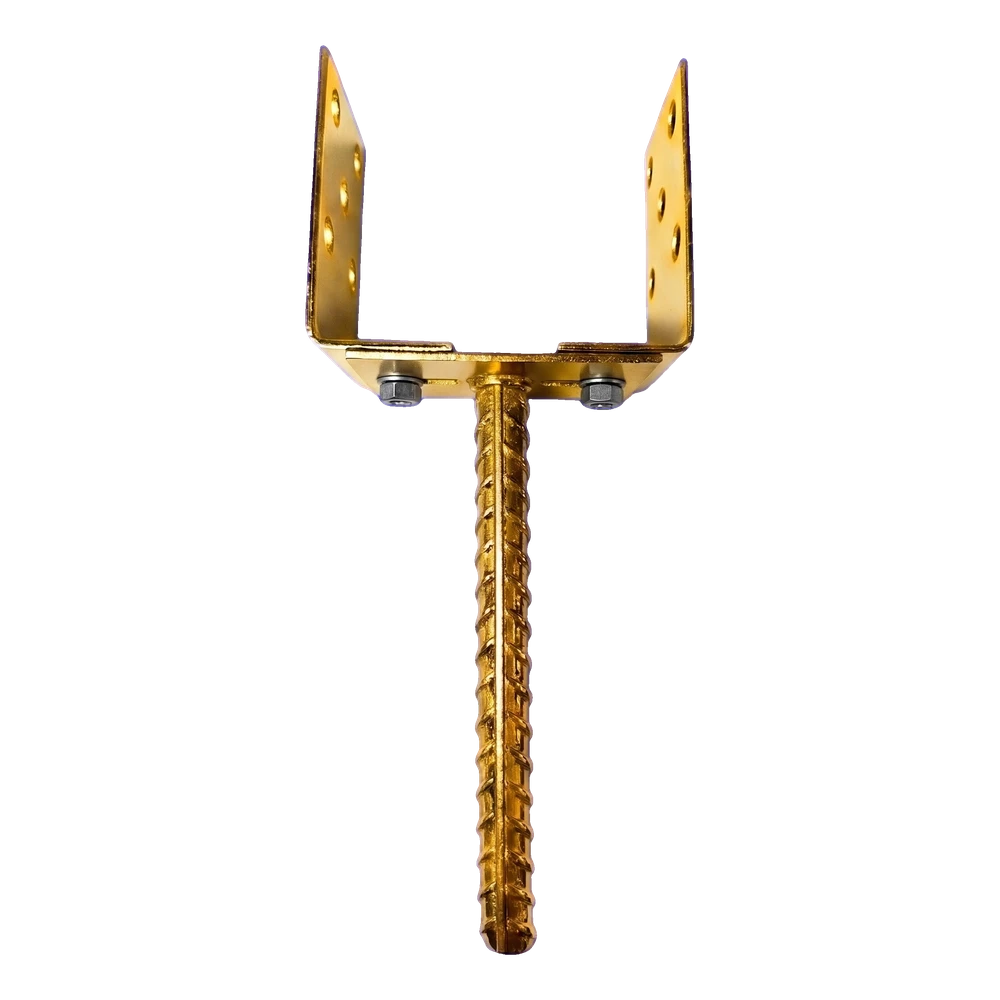

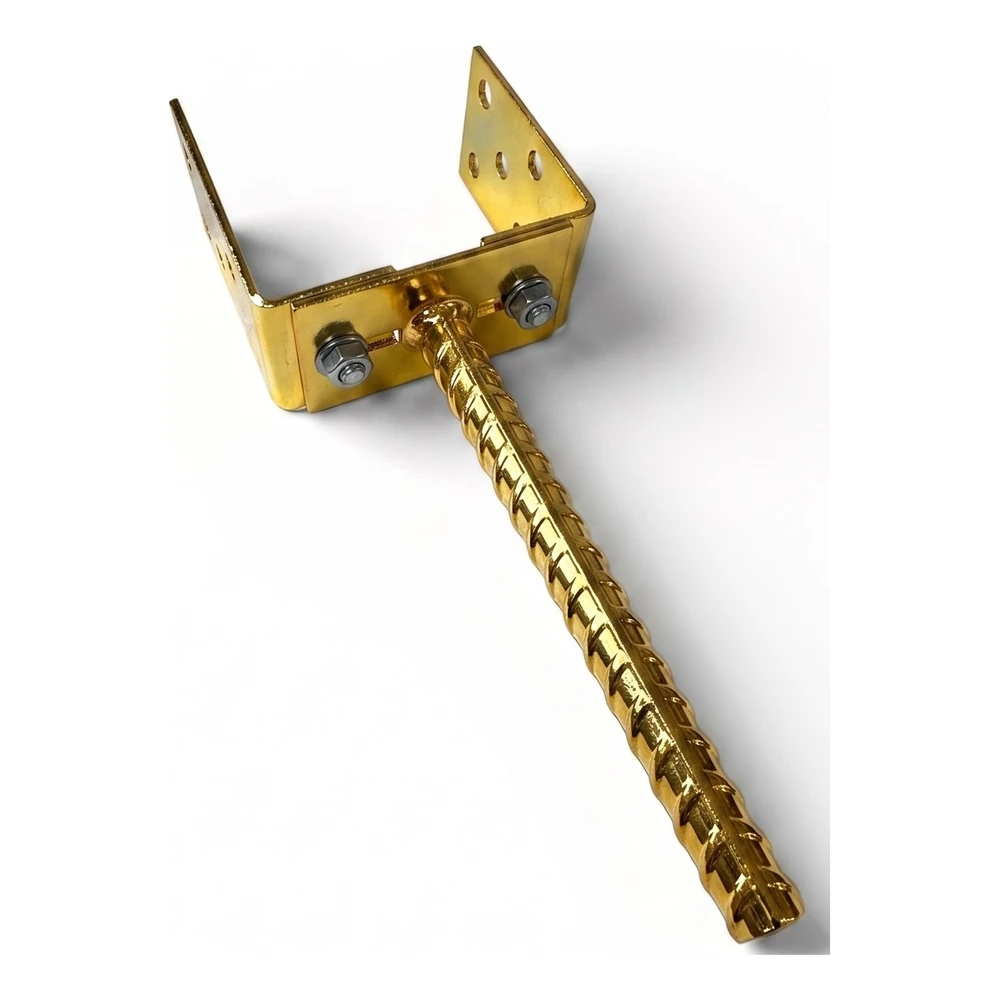

Supporto per palo regolabile da cementare con barra, in acciaio zincato galvanicamente, colore dorato. Campo di regolazione della larghezza 0–125 mm, lunghezza della barra 190 mm, spessore della lamiera 3 mm, peso 0,9 kg. Per il fissaggio di pali in legno in fondazioni di calcestruzzo.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-490
Caratteristiche del prodotto
[PIM] Łączniki #79
- Spessore lamiera [mm] 3
- Tipo di connettore Supporto per pali con perno
- Materiale Acciaio
- Rivestimento Zincatura gialla
Descrizione
Staffa a U con regolazione della larghezza 0–125 mm e barra di 190 mm da annegare nel sottofondo; lamiera di 3 mm
Informazioni sul prodotto

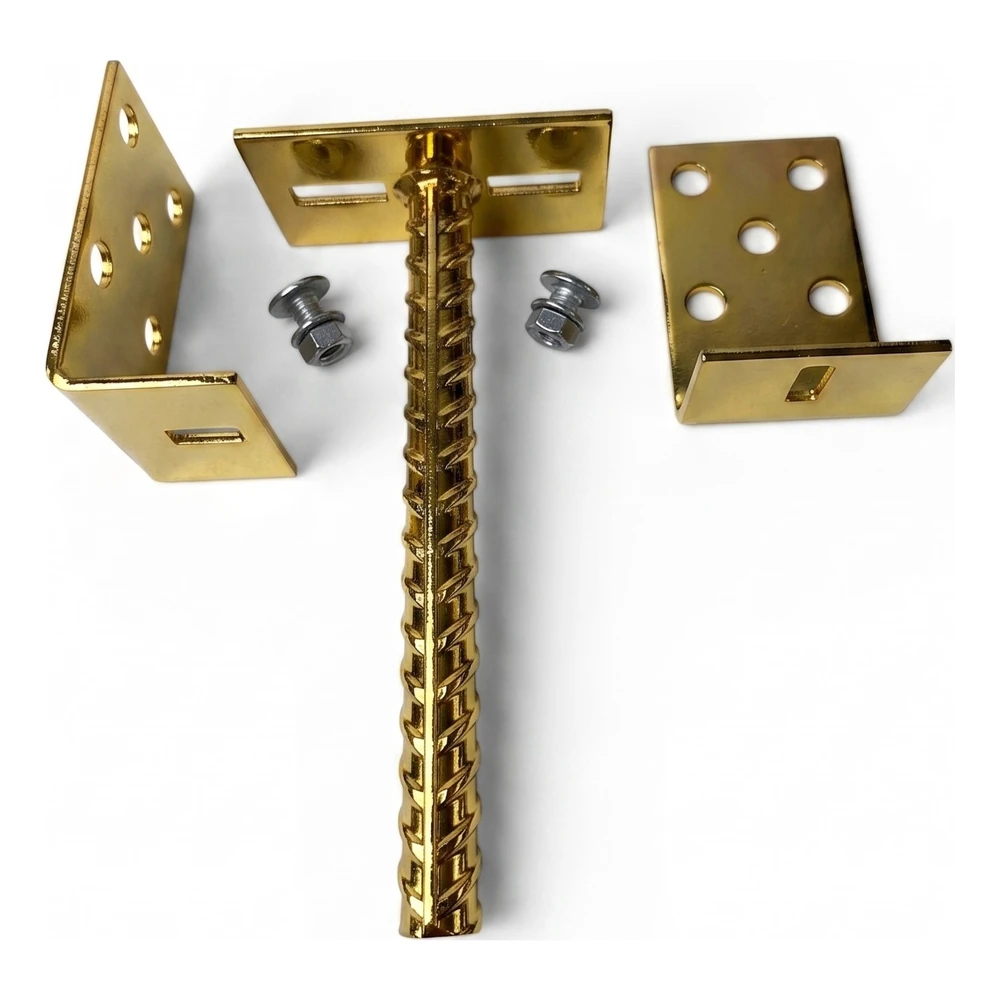

Il supporto serve a fissare il pilastro al di sopra della fondazione. È composto da una staffa a U con regolazione della larghezza e da una barra da annegare nel sottofondo (ad es. nel calcestruzzo). Il pilastro si avvita alle pareti della staffa attraverso i relativi fori, mentre la distanza tra le pareti si blocca con le viti di regolazione.
Adatta la larghezza della staffa (b) alla larghezza del pilastro: l'intervallo di regolazione è 0–125 mm. La lunghezza della barra da annegare nel sottofondo (L) è di 190 mm e lo spessore della lamiera è di 3 mm. Durante il montaggio, annega la barra nel sottofondo e allinea la staffa con l'asse del pilastro. Quindi regola la distanza tra le pareti in base alla larghezza del pilastro, serra le viti di regolazione e avvita il pilastro attraverso i fori nelle pareti. Il disegno indicativo mostra una delle posizioni di regolazione della larghezza.
L'acciaio è ricoperto dal rivestimento: zincatura elettrolitica gialla, che lo protegge dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità costante, la versione deve essere scelta in base alle condizioni di esposizione. Il produttore non dichiara la portata del supporto. La scelta in funzione dei carichi della struttura e il metodo di installazione sono definiti dal progetto.
Scelta e montaggio
- ✓Annega la barra di 190 mm nel sottofondo (ad es. nel calcestruzzo fresco della fondazione) e allinea la staffa con l'asse del pilastro.
- ✓Regola la distanza tra le pareti della staffa in base alla larghezza del pilastro (intervallo 0–125 mm) e serra le viti di regolazione.
- ✓Avvita il pilastro alle pareti della staffa attraverso i relativi fori.
Importante
Il produttore non dichiara la portata del supporto. La scelta in funzione dei carichi della struttura e il metodo di installazione sono definiti dal progetto.
