Supporto per palo regolabile a piastra (con lamiera) 0–165 mm – lamiera 3 mm, zincatura dorata

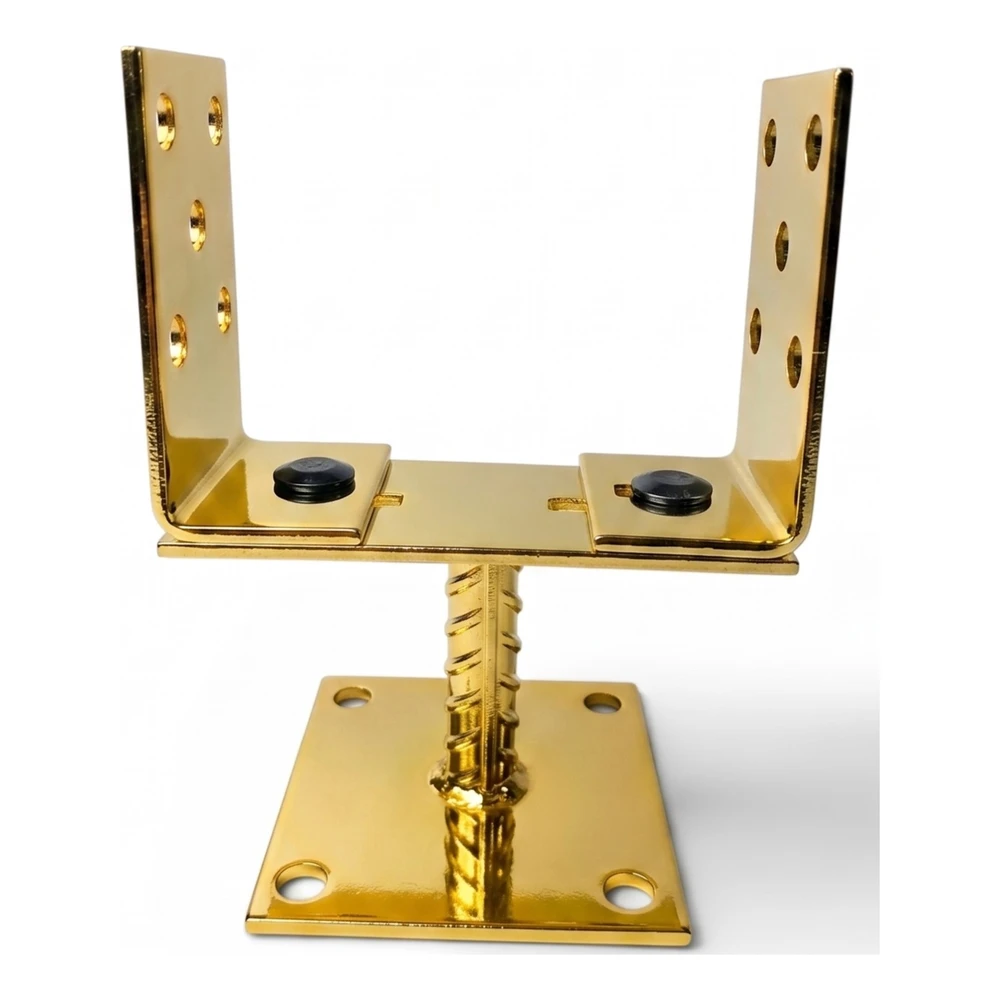

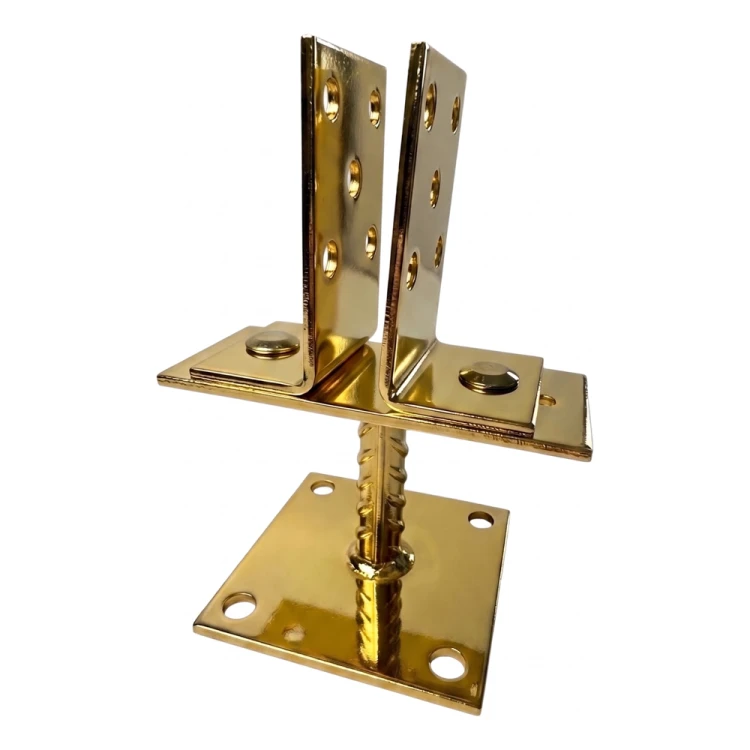

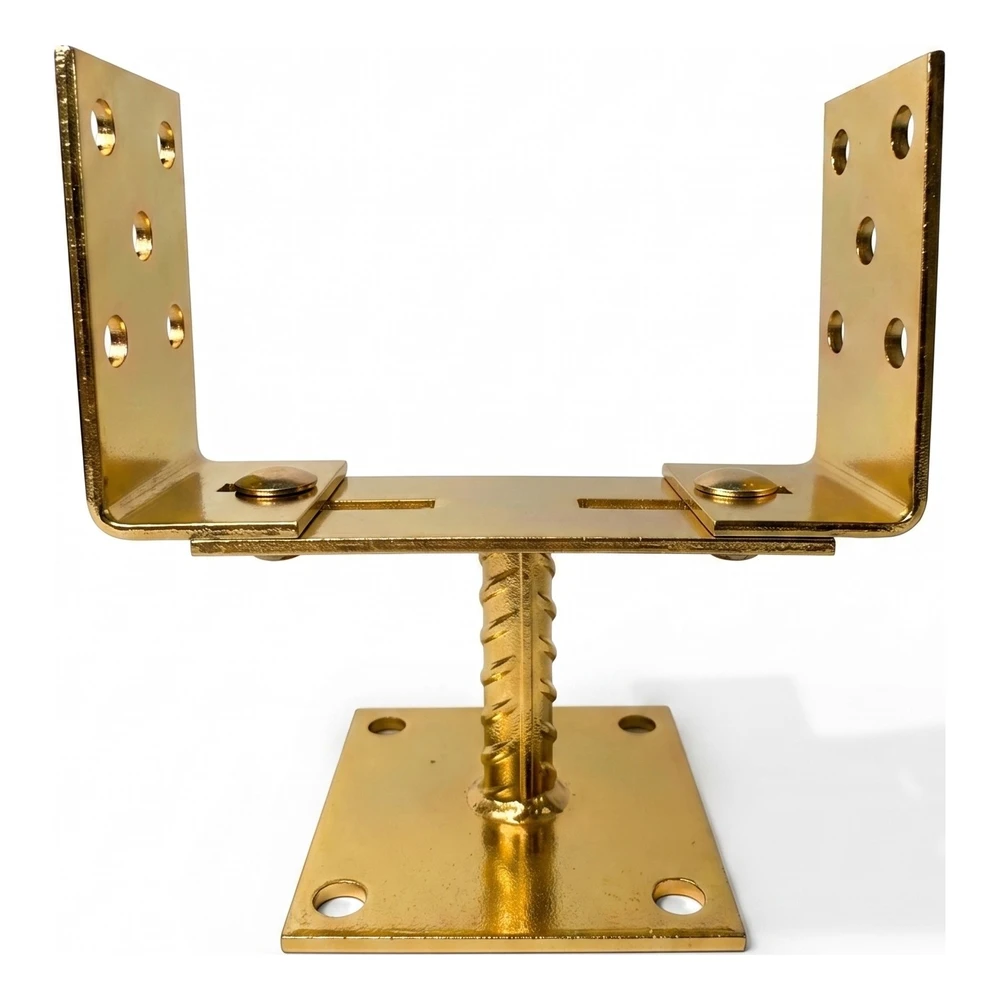

Staffa a U con regolazione della larghezza 0–165 mm, su piastra inferiore 100 × 100 mm; pilastro a 85 mm dal sottofondo

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il supporto serve a fissare il pilastro al sottofondo tramite la piastra inferiore. È dotato di una staffa a U a larghezza regolabile, che mantiene il pilastro a una certa distanza dal sottofondo.

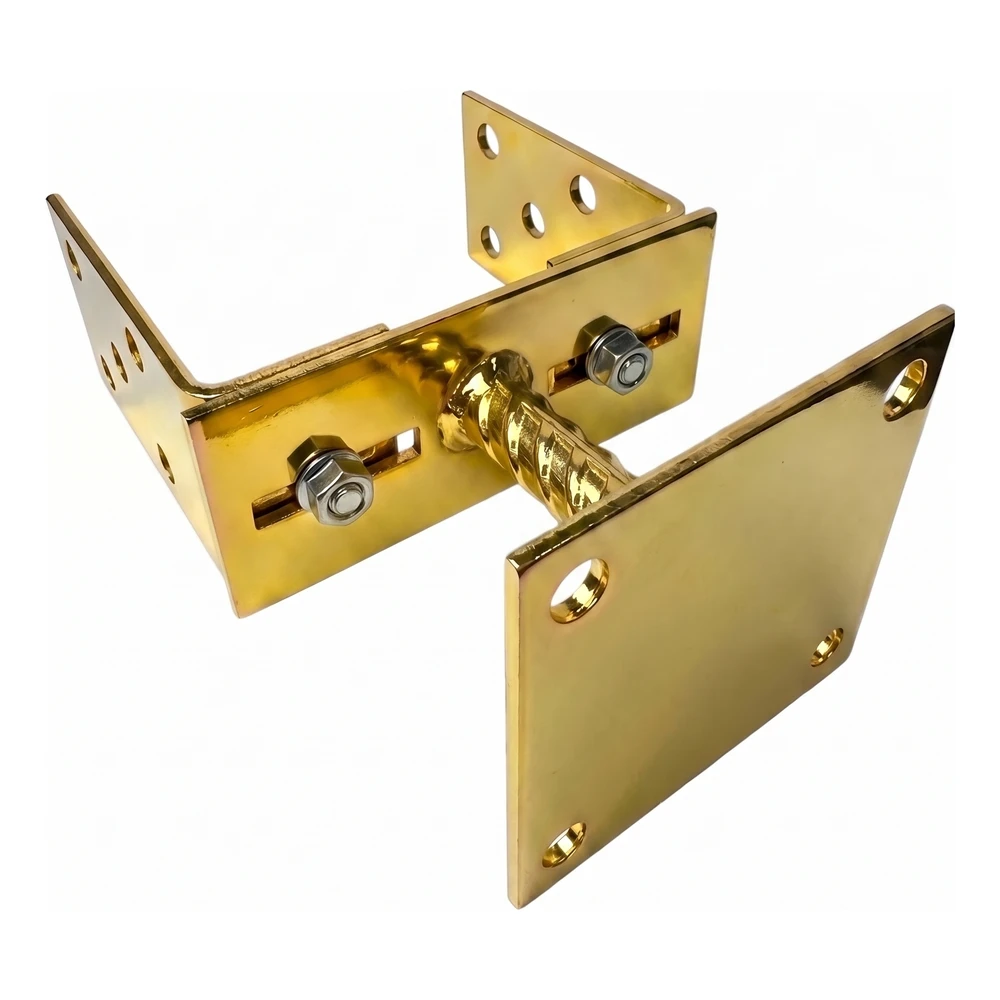

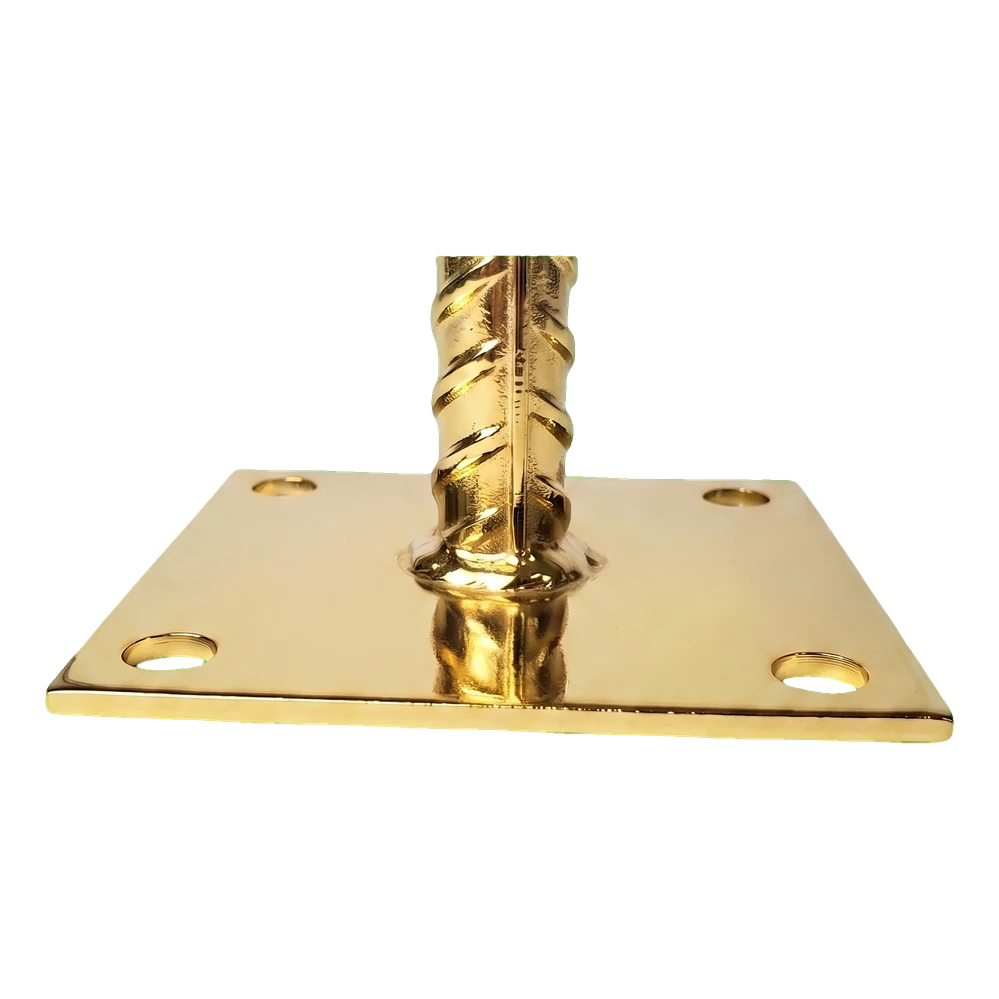

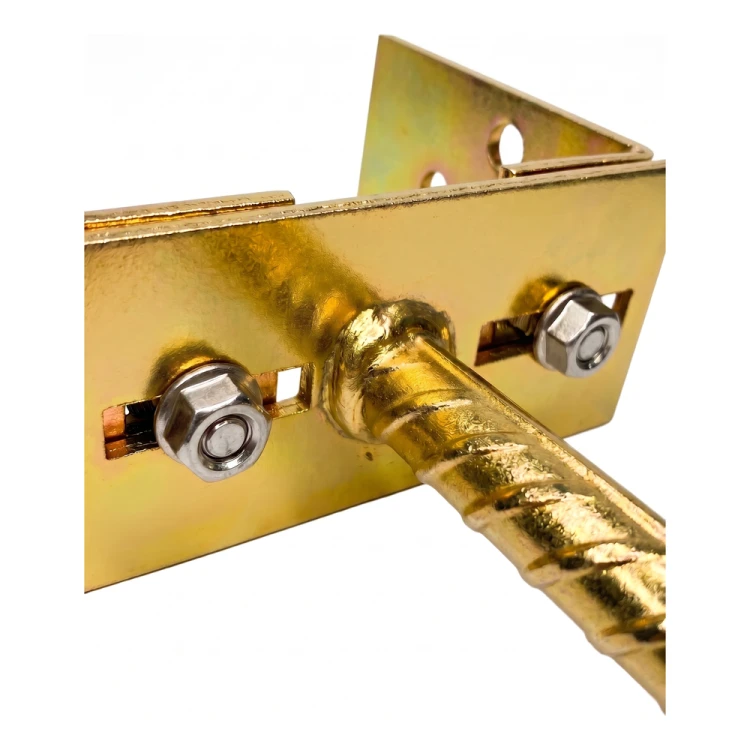

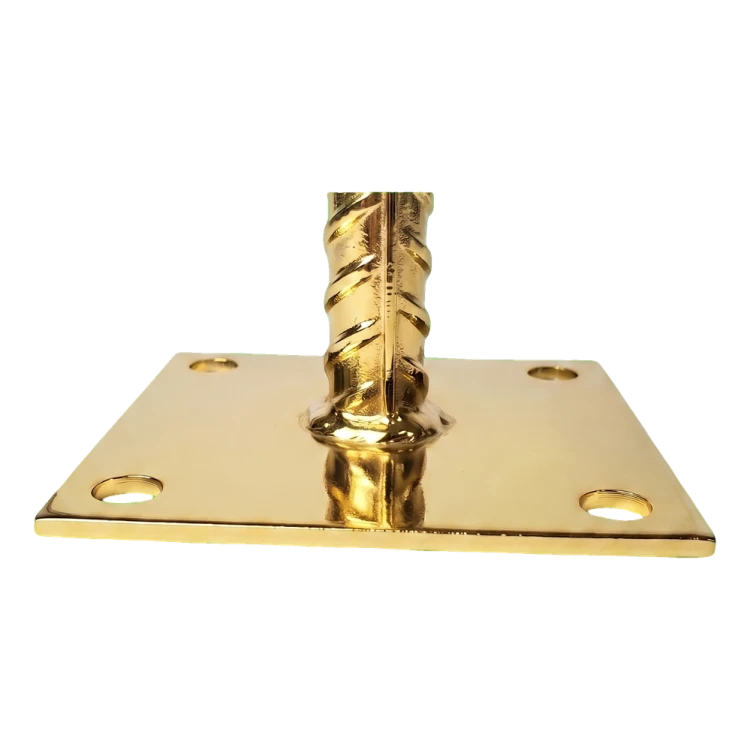

Adatta la larghezza della staffa (dimensione b) alla larghezza del pilastro: è regolabile nell'intervallo 0–165 mm. La dimensione h indica la distanza del pilastro dal sottofondo, pari a 85 mm. Le dimensioni della piastra inferiore c × c sono 100 × 100 mm. Il disegno mostra una delle posizioni di regolazione della larghezza. Durante il montaggio, regola la distanza tra le pareti della staffa in base alla larghezza del pilastro e serra le viti di regolazione. Fissa la piastra inferiore a un sottofondo portante con elementi di fissaggio scelti in base al tipo di sottofondo e avvita il pilastro alle pareti della staffa attraverso i relativi fori.

Lo spessore della lamiera è di 3 mm. Il prodotto è realizzato in acciaio con rivestimento: zincatura gialla. Il rivestimento protegge l'acciaio dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità costante, scegli la versione in base alle condizioni di esposizione. Il produttore non dichiara la portata del supporto: la scelta in funzione dei carichi della struttura è definita dal progetto.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Regola la distanza tra le pareti della staffa in base alla larghezza del pilastro (intervallo 0–165 mm) e serra le viti di regolazione.
• ✓Fissa la piastra inferiore 100 × 100 mm a un sottofondo portante con elementi di fissaggio scelti in base al tipo di sottofondo.
• ✓Avvita il pilastro alle pareti della staffa attraverso i relativi fori.
