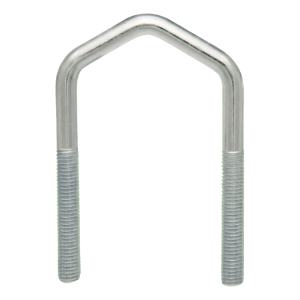

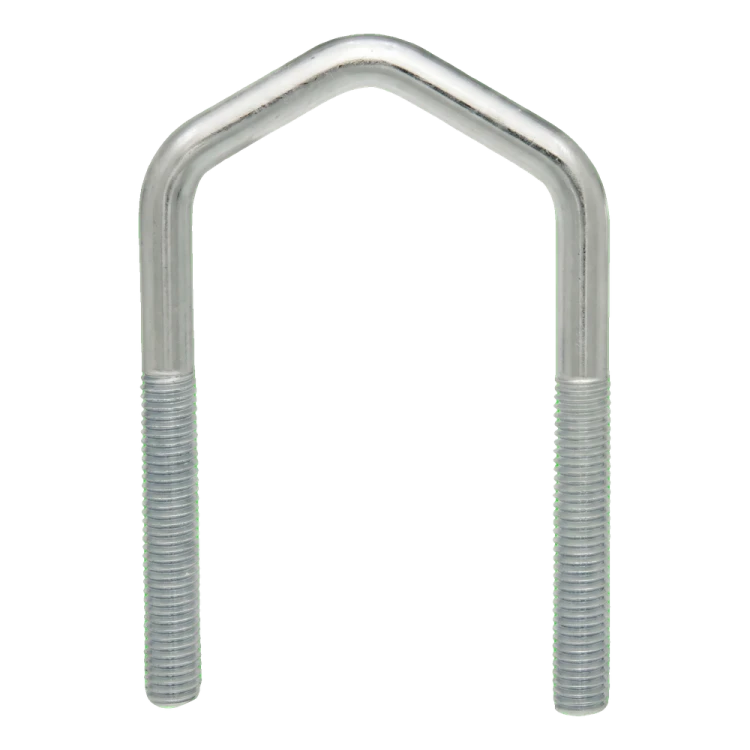

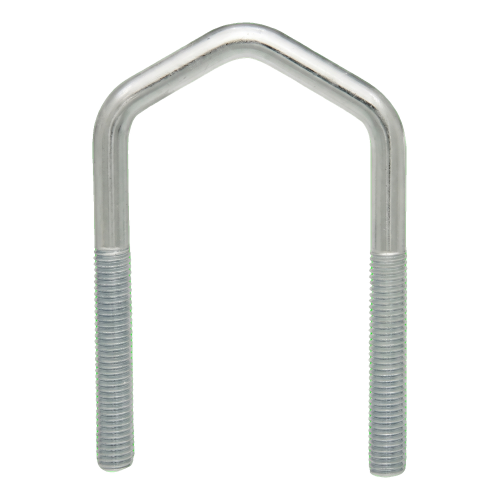

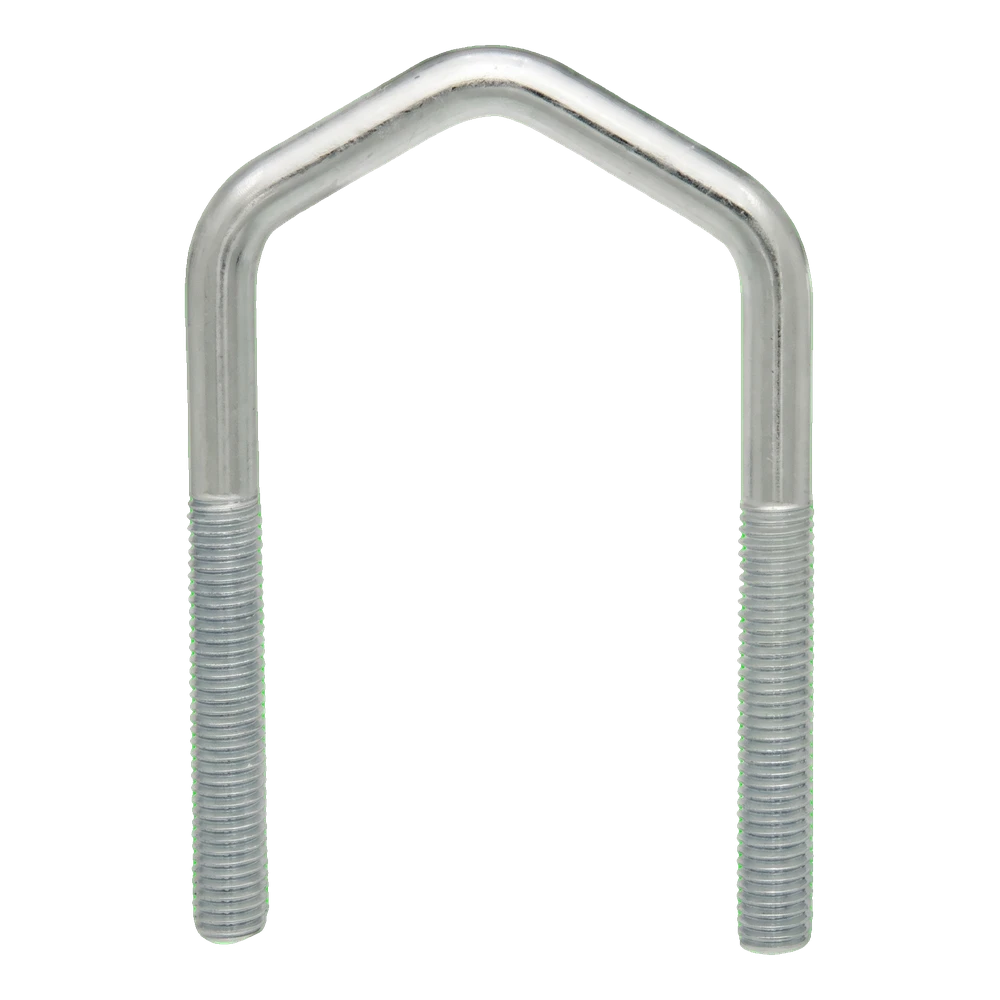

Staffa a U per palo antenna (tipo D) zincata M8 × 61 × 108 mm, per tubo da 2"

Cavallotto di tipo D con piega a cuspide, in barra filettata a entrambe le estremità – per il fissaggio di tubi e pali; esecuzione zincata

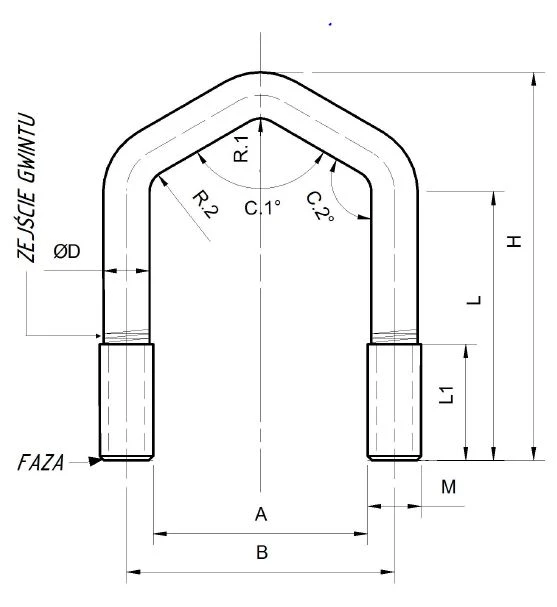

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il bullone a U per tubo di tipo D è un cavallotto con piega a cuspide, realizzato in barra filettata a entrambe le estremità. Serve a fissare tubi, pali e barre tonde a travi, pilastri e strutture.

Questa misura è destinata a un tubo 2" – nella scelta, verifica il diametro esterno del tubo da fissare. La luce interna dei bracci A è di 61 mm. L'altezza H è di 108 mm, la lunghezza della filettatura L1 è di 55 mm e la misura della filettatura è M8. Si tratta di valori nominali secondo la designazione dimensionale del produttore. Durante il montaggio, inserisci i bracci nei fori del supporto oppure nella piastra di supporto per bullone a U della stessa misura. Serra i dadi M8 alternando i due lati, finché il cavallotto aderisce uniformemente al tubo.

Il rivestimento (zincatura) protegge l'acciaio dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità permanente, scegli l'esecuzione in base alle condizioni di esposizione. La capacità portante del fissaggio dipende dal supporto, dal tubo e dalla forza di serraggio ed è definita dal progetto.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Scegli il cavallotto in base al diametro esterno del tubo – la luce interna dei bracci è A = 61 mm.
• ✓Inserisci i bracci nei fori del supporto oppure nella piastra di supporto per bullone a U della stessa misura.
• ✓Serra i dadi M8 alternando i due lati, finché il cavallotto aderisce uniformemente al tubo.
