Sezionatore DC Hager 4P 32A 1000V trifase per fotovoltaico
Lascia un feedback sul prodotto
Sezionatore DC 4P 32A 1000V per impianti fotovoltaici. Tensione d'impulso 8000V, IP20, comando a manopola ON/OFF con indicatore di stato colorato. Conforme alla norma IEC 60947-3.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Scegli la variante:
Le singole varianti possono differire nel prezzo
Opzioni di imballaggio
Codice del prodotto:
Caratteristiche del prodotto
[PIM] rozlaczniki-izolacyjne #95
- Applicazione DC (fotovoltaico)
- Tipo di sezionatore sezionatore
- Corrente nominale [A] 32A
- Numero di poli 4P
- Tensione nominale [V] 1000V DC
- Marca HAGER
Descrizione

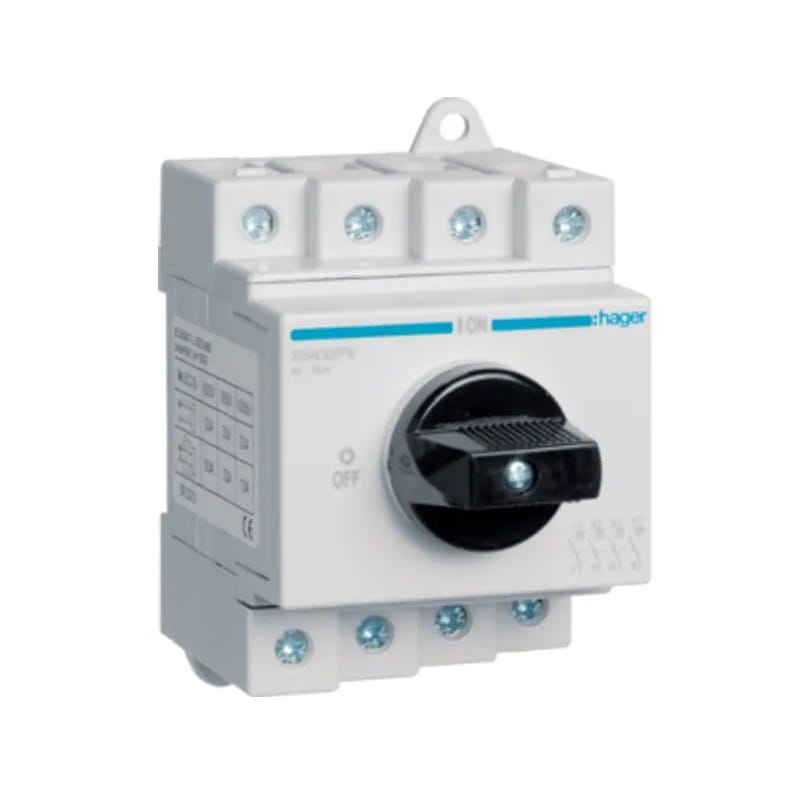

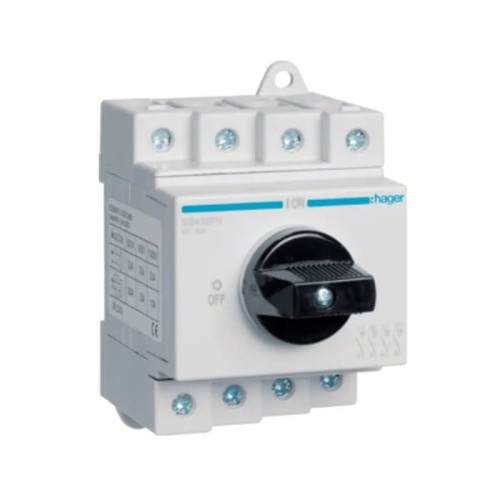

Hager Sezionatore Isolante DC Trifase 4P 32A 1000V
Il sezionatore isolante DC trifase 4P 32A 1000V SB432PV HAGER è spesso definito come sezionatore di tipo FR ed è ampiamente utilizzato sia nei quadri elettrici residenziali che industriali.
La sua funzione principale è quella di sezionare tutti i circuiti, fungendo da interruttore generale di corrente. Il sezionatore trova applicazione in quasi ogni quadro elettrico, svolgendo il ruolo di interruttore generale, sia in situazioni di emergenza che durante la manutenzione ordinaria, consentendo l'isolamento permanente dell'impianto dall'alimentazione.
Azionato tramite manopola ON/OFF, questo sezionatore è dotato anche di una finestra di segnalazione che, attraverso i colori (verde/rosso), indica lo stato di funzionamento del dispositivo, facilitando agli utenti il controllo del suo corretto funzionamento.
Costruzione
| Parametro | Valore |
|---|---|
| Numero di poli | 4 P |
| Forma | conforme a DIN EN 50173-1:2011-09 |
Funzioni
| Parametro | Valore |
|---|---|
| Commutatore di direzione | No |
| Come interruttore principale | No |
| Come dispositivo di arresto di emergenza | No |
| Come interruttore di sicurezza | Sì |
| Come interruttore di manutenzione/riparazione | Sì |
Configurazione
| Parametro | Valore |
|---|---|
| Numero di moduli | 3/5 |
Elementi di comando e indicatori
| Parametro | Valore |
|---|---|
| Motoriduttore integrato | No |
Tensione
| Parametro | Valore |
|---|---|
| Tensione nominale di isolamento Ui | 1000 V |
| Tensione nominale di tenuta ad impulso Uimp | 8000 V |
| Tensione nominale di esercizio Un (DC) | 1000 V |
Corrente
| Parametro | Valore |
|---|---|
| Corrente nominale In | 32 A |
| Carico ammissibile in corrente DC21 categoria A | 32 A |
Dimensioni
| Parametro | Valore |
|---|---|
| Profondità del prodotto | 72 mm |
| Altezza del prodotto | 85 mm |
Potenza
| Parametro | Valore |
|---|---|
| Perdite di potenza totali per corrente nominale | 6,9 W |
| Perdite di potenza per polo per corrente nominale | 1,7 W |
Resistenza
| Parametro | Valore |
|---|---|
| Resistenza meccanica (numero di cicli) | 10000 |
Copertura / Porta / Elemento superiore
| Parametro | Valore |
|---|---|
| Chiudibile a chiave | No |
Installazione / Montaggio
| Parametro | Valore |
|---|---|
| Predisposto per montaggio centrale frontale | No |
| Predisposto per montaggio frontale | No |
| Predisposto per montaggio a pavimento | No |
Dotazioni
| Parametro | Valore |
|---|---|
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NO | 0 |
| Numero di contatti ausiliari di commutazione | 0 |
| Numero di contatti NC | 0 |
| Numero di contatti NO | 4 |
| Numero di contatti NO/NC | 0 |
| Motoriduttore opzionale | No |
| Accessori aggiuntivi | No |
Norma
| Parametro | Valore |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Direttiva europea WEEE | applicabile |
Sicurezza
| Parametro | Valore |
|---|---|
| Grado di protezione | IP20 |
Condizioni di utilizzo
| Parametro | Valore |
|---|---|
| Temperatura di esercizio | -40…65 °C |
| Grado di inquinamento secondo IEC 60664 / IEC 60947-2 | 3 |
| Temperatura di stoccaggio/trasporto | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
File da scaricare
Manuali di istruzioni per SB432PV
Scheda tecnica del prodotto
Dichiarazione di conformità SB432PV UKCA
Dichiarazione di conformità UE SB432PV
