Raccordo in acciaio L120 per cerniera cancello M18 – apertura 180°

Vai al Feedback del prodotto

Raccordo in acciaio L120 per cerniera cancello M18. Lamiera spessore 8 mm, dimensioni 120×60 mm. Foro asolato 20×40 mm, range di regolazione 70-90 mm. Apertura anta 180°. Peso 0,38 kg. Per cancelli e cancelletti.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 2,18 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 7 giorni lavorativi

Caratteristiche del prodotto

[PIM] zawiasy #113

  • Tipo di filettatura M18
  • Diametro 12
  • Metodo di fissaggio Da murare
  • Materiale Acciaio

Descrizione

Connettore in acciaio L120 per cerniera cancello M18 – apertura 180°

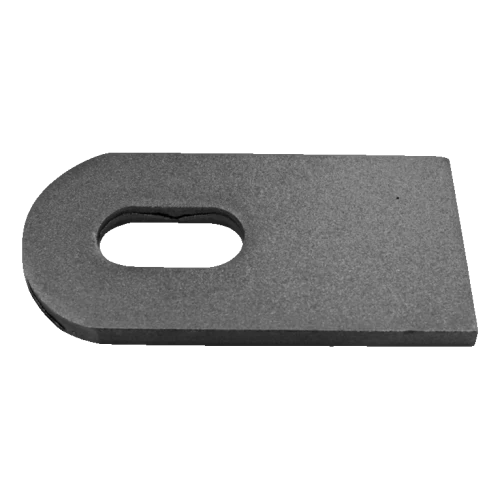

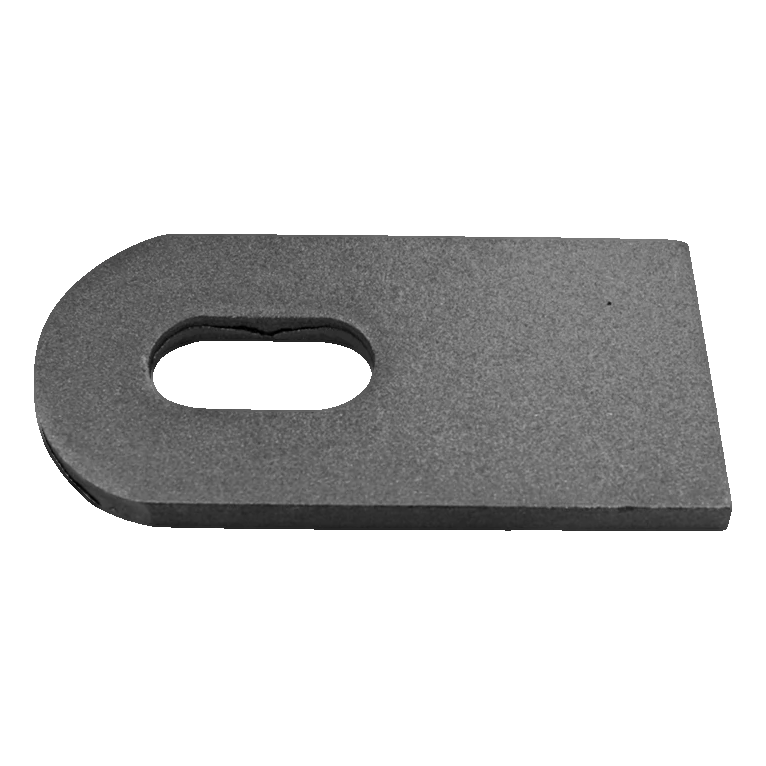

Connettore in acciaio L120 per cerniera M18 – vista generale
Connettore in acciaio L120 per cerniera M18 – vista generale

Connettore in acciaio L120 destinato alle cerniere per cancelli con filettatura M18. Grazie alla costruzione massiccia in lamiera di spessore 8 mm garantisce un collegamento duraturo e stabile della cerniera con il cancello o il cancelletto, consentendo l'apertura completa dell'anta a 180°. Il foro asolato nel connettore offre un range di regolazione 70–90 mm, che permette di impostare con precisione la posizione dell'anta rispetto al montante — senza la necessità di riforare nuovi fori.

L'elemento è un componente indispensabile per il montaggio di cancelli a battente e cancelletti su cerniere a vite M18. La sua forma semplice e costruzione solida garantiscono un montaggio rapido e un funzionamento senza problemi per molti anni.

Disegno quotato connettore L120 – Pos. 1
Disegno quotato connettore L120 – Pos. 1

Dimensioni del connettore

  • Lunghezza (L): 120 mm
  • Altezza: 60 mm
  • Spessore lamiera: 8 mm
  • Foro asolato (larghezza): 20 mm
  • Range di regolazione nel foro: 70–90 mm
  • Filettatura cerniera: M18

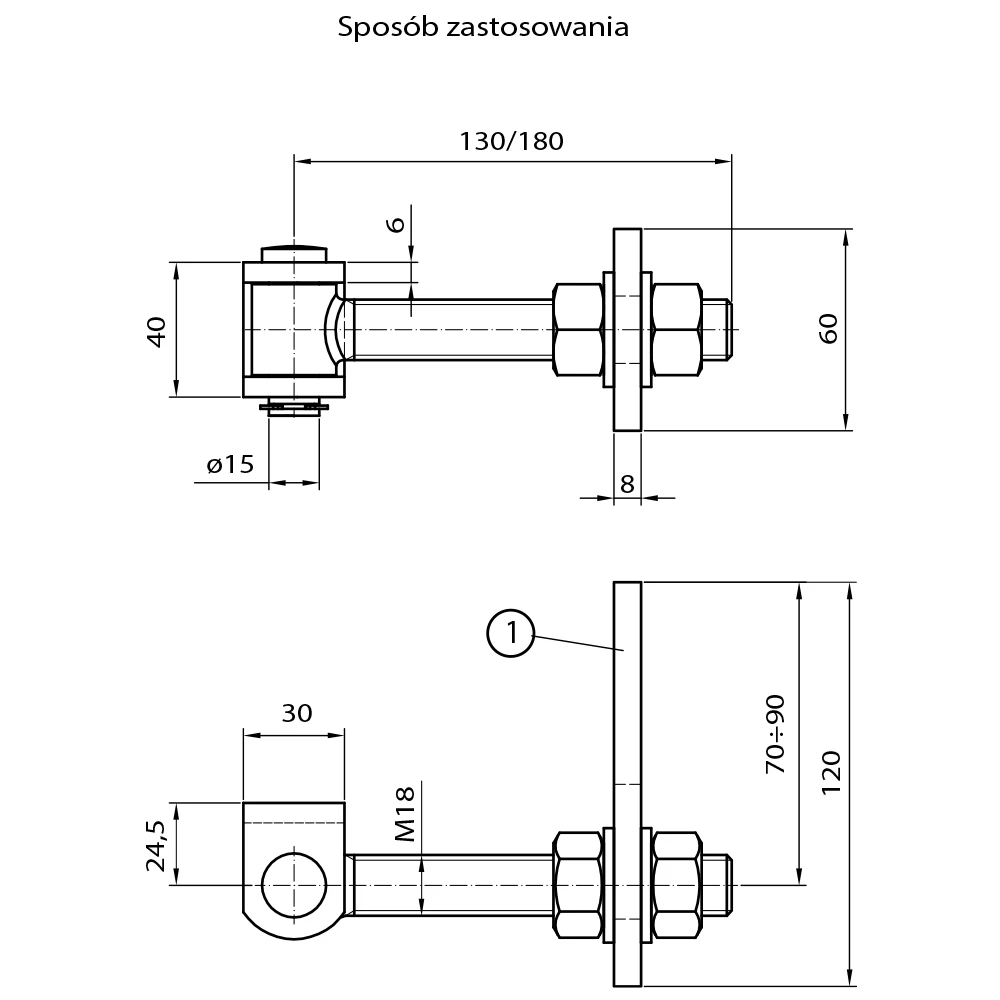

Schema di applicazione connettore L120 con cerniera M18 – modalità di montaggio
Schema di applicazione connettore L120 con cerniera M18 – modalità di montaggio

Modalità di applicazione e montaggio

Il connettore si monta sull'anta del cancello o cancelletto, e il perno della cerniera M18 passa attraverso il foro asolato e viene fissato con dadi su entrambi i lati. Lo schema di applicazione mostra due varianti di lunghezza del perno (130 mm o 180 mm), che consente di scegliere la cerniera appropriata per lo spessore del montante o del telaio. La boccola della cerniera (altezza 40 mm, perno Ø15 mm) viene saldata al montante, mentre il connettore con foro asolato permette una regolazione fluida della posizione dell'anta.

Dati tecnici

  • Materiale: acciaio
  • Spessore lamiera: 8 mm
  • Lunghezza connettore: 120 mm
  • Altezza connettore: 60 mm
  • Filettatura cerniera: M18
  • Dimensione foro asolato: 20 × 40 mm (larghezza × lunghezza)
  • Range di regolazione: 70–90 mm
  • Angolo di apertura anta: 180°
  • Peso: 0,38 kg
  • EAN: 99917867

Il connettore è compatibile con cerniere a vite M18 con lunghezza perno 130 mm o 180 mm. Elemento ideale per il montaggio professionale di cancelli a battente e cancelletti nei sistemi di recinzione.
