Profilo di montaggio in alluminio 625cm 40x40 per bullone a T Anodizzato

Vai al Feedback del prodotto

Esempio di profilo di montaggio in alluminio 6060 anodizzato 625 cm per vite a martello tipo 28/15 M10, per moduli fotovoltaici.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 70,17 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Scegli la variante:

Le singole varianti possono differire nel prezzo

Opzioni di imballaggio

Non disponibile
Non disponibile
Non disponibile
Non disponibile
pz.
Disponibilità:
Temporaneamente non disponibile

Caratteristiche del prodotto

[PIM] Profile montażowe #6

  • Lunghezza [mm] 6250
  • Profilo [mm] 40×40
  • Tipo di scanalatura Per bullone a martello
  • Finitura Anodizzato

Descrizione

Profilo di montaggio FV 40 × 40 mm
40 × 40 mmSezione
625 cm6250 mm
Alluminio 6060anodizzato nero
1,1 mmSpessore parete
ca. 0,89 kg/mPeso al metro

Lunghezza 625 cm – trasporto su camion (FTL)

Spediamo i profili di questa lunghezza esclusivamente su camion; il costo dipende dal peso dell'ordine e lo vedrai nel carrello. Lunghezze più corte: fino a 240 cm con trasportatore, fino a 195 cm con corriere.

Video del prodottoGuardi il profilo da vicino e veda come si montano gli elementi del sistema.

A cosa serve

Binario di montaggio in alluminio per impianti fotovoltaici. Sopra il profilo i pannelli si fissano con morsetti centrali e terminali, sotto il profilo si avvita a ganci per tetto, adattatori o triangoli.

  • ✓Monti pannelli fotovoltaici su ganci per tetto, adattatori o triangoli.
  • ✓Fissi i morsetti dei pannelli con M8 (canale superiore).
  • ✓Colleghi il profilo al gancio o all'adattatore con una vite a testa a martello M10 tipo 28/15 con dado flangiato (canale inferiore).
  • ✓Ti serve una lunghezza di 625 cm, di colore nero (anodizzato) – le altre lunghezze sono nella tabella di confronto qui sotto.

Non confondere i profili

Hai viti a testa esagonale M10? Scegli il profilo per viti a testa esagonale M10 – questo profilo ha il canale inferiore per viti a testa a martello.

Sezione del profilo

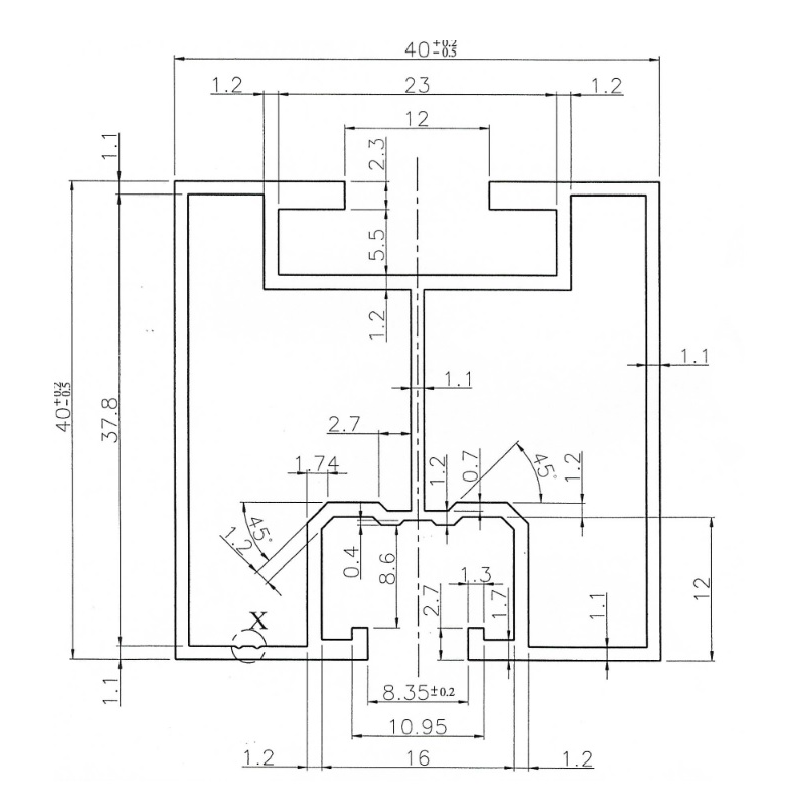

Disegno della sezione del profilo 40 × 40 mm: larghezza 40 mm, altezza 40 mm, fessura del canale superiore 8,35 mm, fessura del canale inferiore 12 mm
Ingrandisci la sezione
Sopracanale per i morsetti dei moduli (M8)Sottocanale per vite a testa a martello M10 28/15

Disegno indicativo, misure nominali in mm. Il disegno del produttore con le tolleranze è nei file da scaricare.

Scelta dei fissaggi

dado quadro DIN 557 M8Canale superiore · fessura 8,35 mm, larghezza 16 mmDado a T M8 o dado quadro DIN 557 M8
Per i morsetti centrali e terminali dei moduli – scegli i morsetti in base allo spessore della cornice.
vite M10×25Canale inferiore · fessura 12 mm, larghezza 23 mmvite M10×25
vite M10×30
Scegli la lunghezza della vite in base al fissaggio. Per ganci per tetto, adattatori o triangoli.
dado flangiato M10Dadodado flangiato M10
Per la vite nel canale inferiore.
ProlungaGiunti per profili – venduti separatamente

Avvertenza

L'interasse degli appoggi e la portata li stabilisce il progetto della struttura – tenendo conto dei carichi di neve e vento e della struttura del tetto.

Dati tecnici

Sezione40 × 40 mm
Lunghezza6250 mm
Spessore parete1,1 mm
Fessura canale superiore8,35 mm
Larghezza canale superiore16 mm
Fessura canale inferiore12 mm
Larghezza canale inferiore23 mm
Legaalluminio 6060
Finituraanodizzato nero
Peso al metroca. 0,89 kg/m

Misure nominali secondo la scheda tecnica del produttore; peso approssimativo.

Esempio di montaggioIngrandisci l'esempio di montaggio

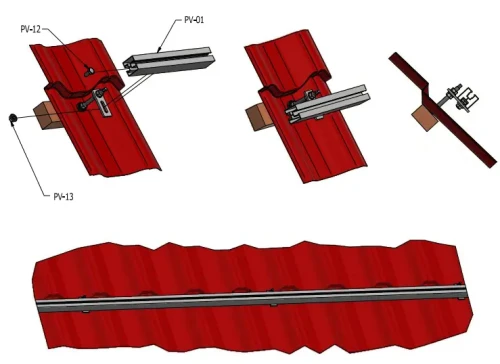

Illustrazione del produttore: profilo avvitato con il canale inferiore ai fissaggi su un tetto in lamiera grecata.
