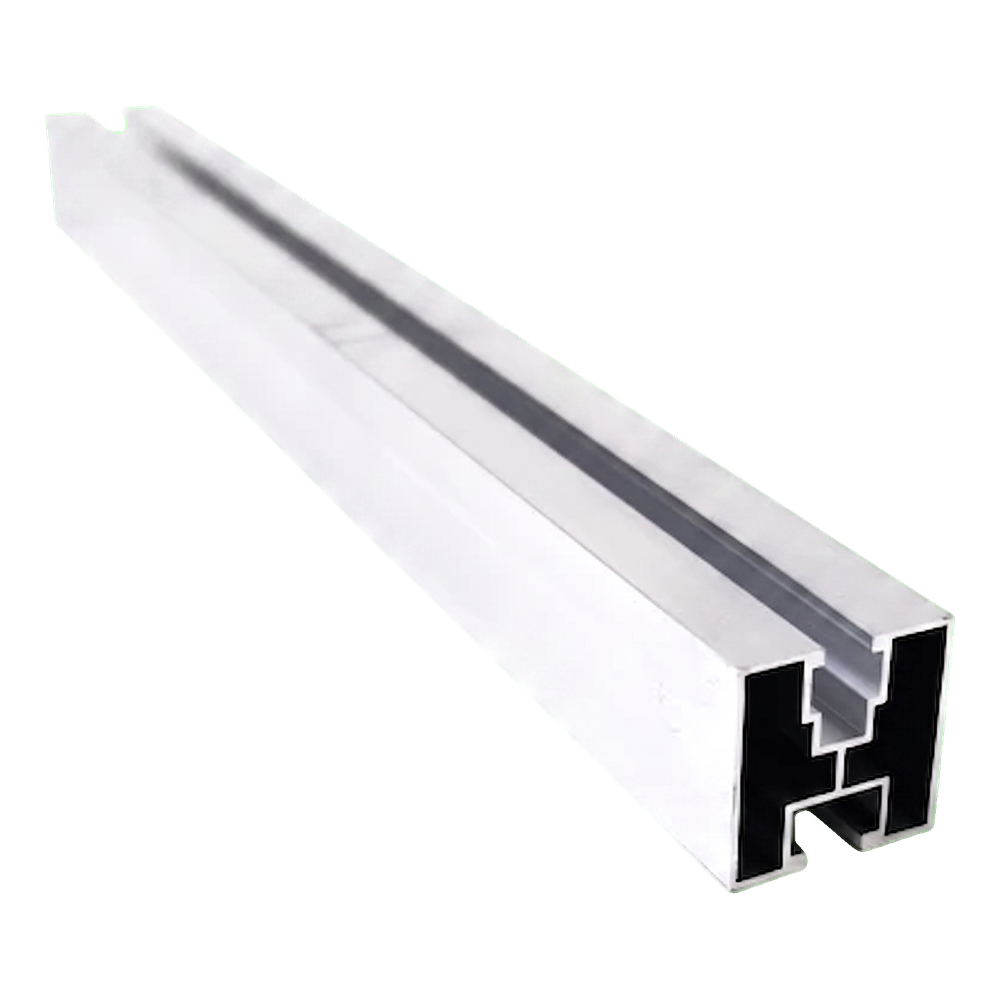

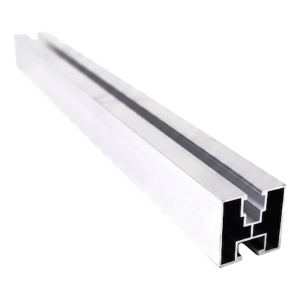

Profilo di montaggio PV in alluminio 40×40 mm / 625 cm – per bulloni esagonali M10
prodotto non disponibile
aggiungi alla lista dei desideri
5
Descrizione
Profilo di montaggio PV in alluminio 40×40 mm / 625 cm – per bulloni esagonali M10
Il profilo di montaggio PV 40×40 mm con lunghezza di 625 cm è l'elemento base della struttura portante degli impianti fotovoltaici su tetti a falda. Realizzato in lega di alluminio 6060, combina un basso peso proprio con una buona resistenza meccanica e un'elevata resistenza alla corrosione. La struttura a doppio canale della sezione — con canale guida superiore per il fissaggio delle clip dei moduli e canale inferiore per il collegamento con gancetti da tetto, adattatori o triangoli — permette un montaggio rapido e sicuro di tutto il sistema. Il profilo è predisposto per bulloni esagonali M10 DIN 933 nel canale inferiore e dadi quadrati M8 nel canale superiore, garantendo la compatibilità con le pinze centrali e terminali più diffuse sul mercato.
Vantaggi principali per l'installatore
- La sezione a doppio canale 40×40 mm consente il fissaggio indipendente dei moduli PV (canale superiore) e della sottostruttura del tetto (canale inferiore)
- L'alluminio 6060 garantisce resistenza alla corrosione e agli agenti atmosferici — il profilo è disponibile anche in versione anodizzata nera per una maggiore protezione ed estetica
- La lunghezza può essere aumentata mediante giunti per profili disponibili separatamente, offrendo flessibilità nella progettazione della distanza tra le guide
- Lo spessore della parete di 1,2 mm con una massa di soli 0,82 kg/m riduce al minimo il carico sulla struttura del tetto
- La lega di alluminio 6060 è adatta all'anodizzazione, garantendo una protezione aggiuntiva e una finitura superficiale decorativa

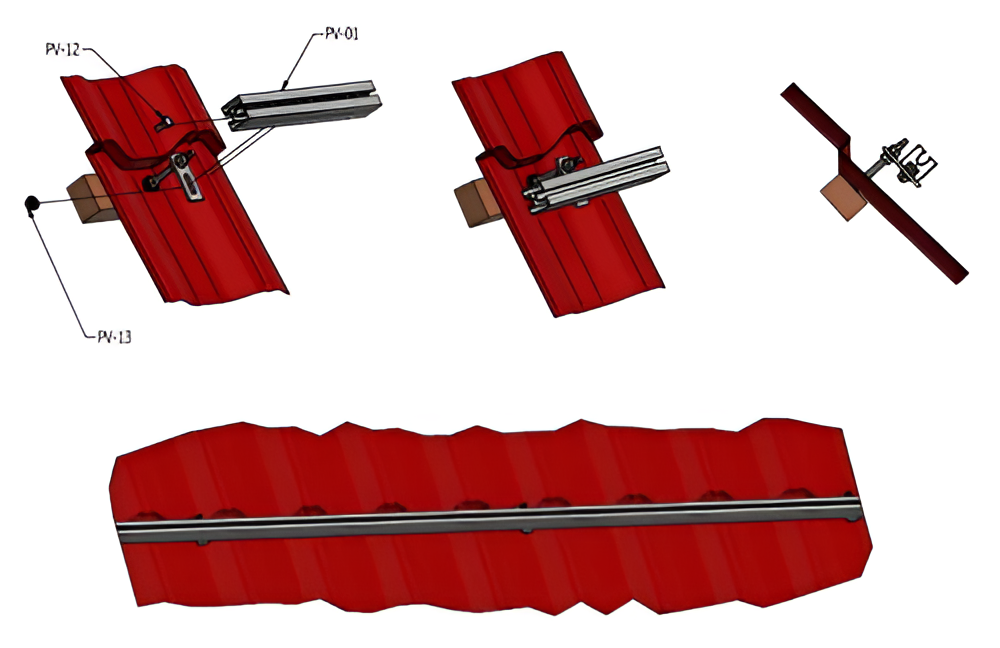

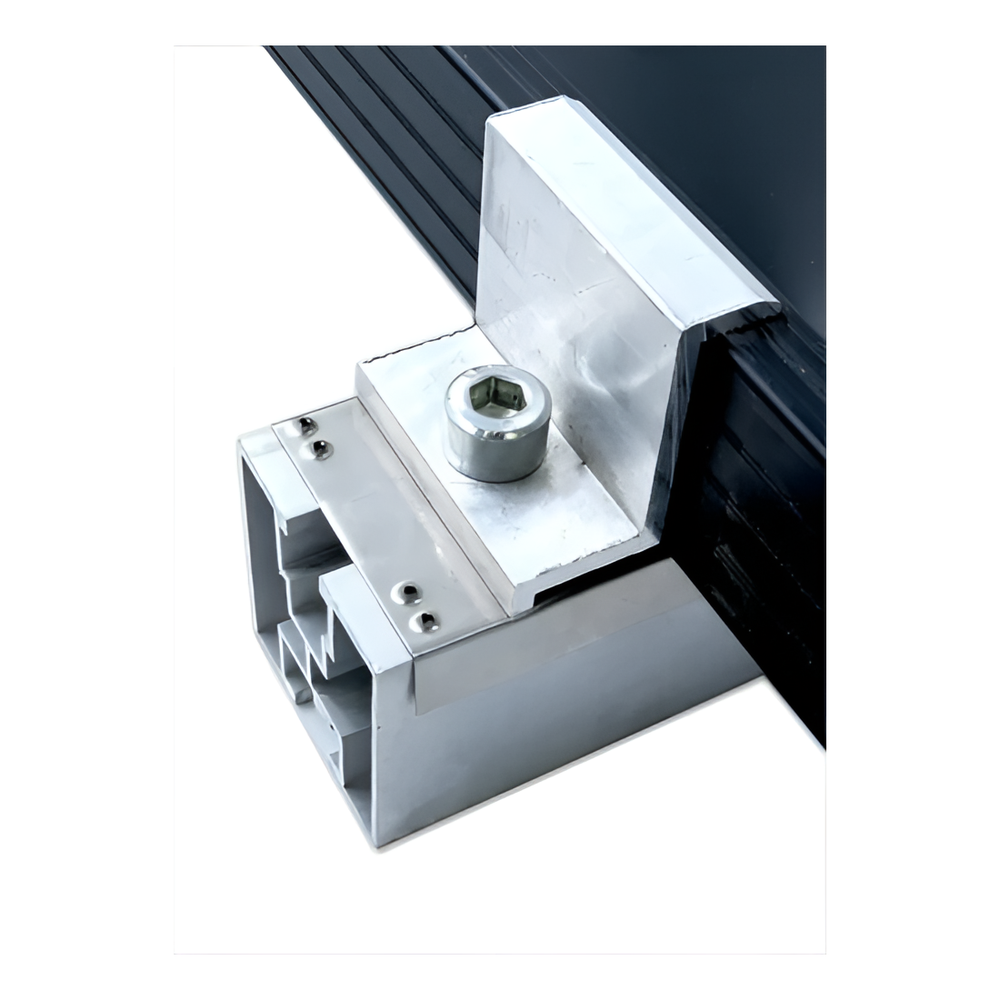

Il profilo si presta come guida portante nei sistemi di montaggio su tetti a falda ricoperti con tegole, lamiera grecata e altri tipi di copertura. Il canale guida superiore accoglie le pinze (clip) centrali e terminali, che premono la cornice del modulo fotovoltaico direttamente contro il profilo. Il canale inferiore serve per il collegamento con gancetti da tetto o adattatori fissati alle travi. Grazie a questo, l'intera struttura forma un sistema portante stabile e ventilato, che trasferisce i carichi da vento e neve sull'orditura del tetto.
Sezione e dimensioni dei canali

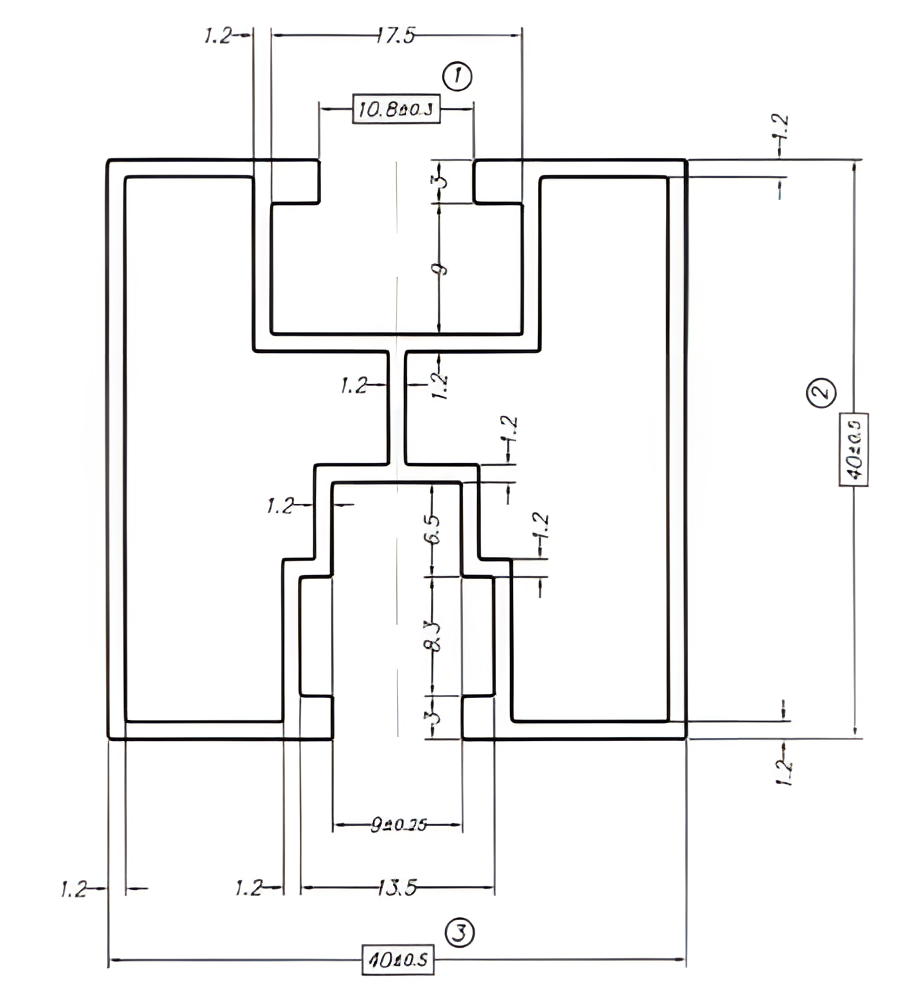

Il disegno tecnico della sezione mostra la geometria dettagliata del profilo. Le dimensioni esterne sono 40 ±0,5 × 40 ±0,5 mm. Il canale guida superiore ha un'apertura larga 10,8 ±0,3 mm ed è predisposto per dadi quadrati M8. Il canale guida inferiore ha un'apertura larga 9 ±0,75 mm e una profondità che permette l'inserimento di un bullone esagonale M10 DIN 933. Lo spessore della parete è di 1,2 mm su tutto il perimetro del profilo, il che garantisce una distribuzione uniforme delle tensioni mantenendo un basso peso.
Dati tecnici
| Lunghezza [mm] | 6250 |
| Profilo [mm] | 40×40 |
| Tipo di scanalatura | Per bullone esagonale |
| Finitura | Naturale |
Sicurezza
Tutte le recensioni (positive e negative) sono visualizzate, in base alla limitazione del numero della piattaforma. Verifichiamo che provengano da clienti che hanno acquistato il prodotto. Per saperne di più, consultare la nostra pagina politiche dei commenti.
Prodotti correlati
Connettore per profilo di montaggio PV in alluminio 120 mm – profilo a C 25×45×25
Prezzo netto: 0,56 €

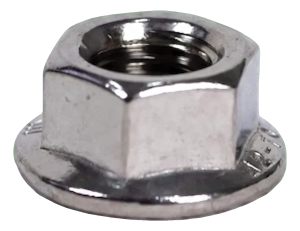

Dado flangiato DIN 6923 M10 – acciaio inox A2 per impianti FV
