Portapilastro regolabile 110×110 mm, filettatura M24 – altezza 250 mm, zincato

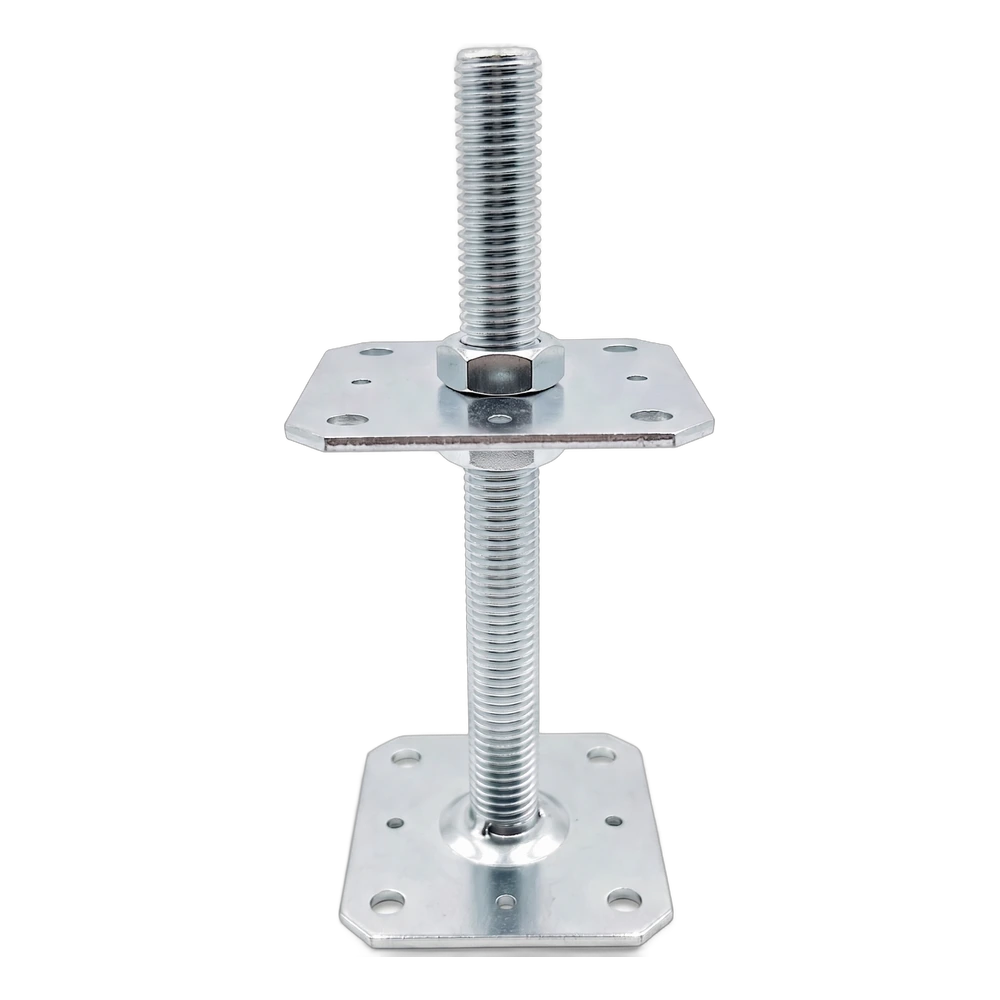

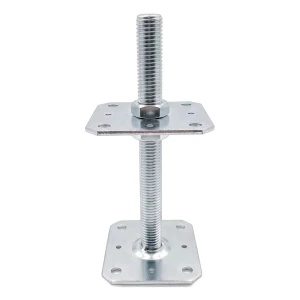

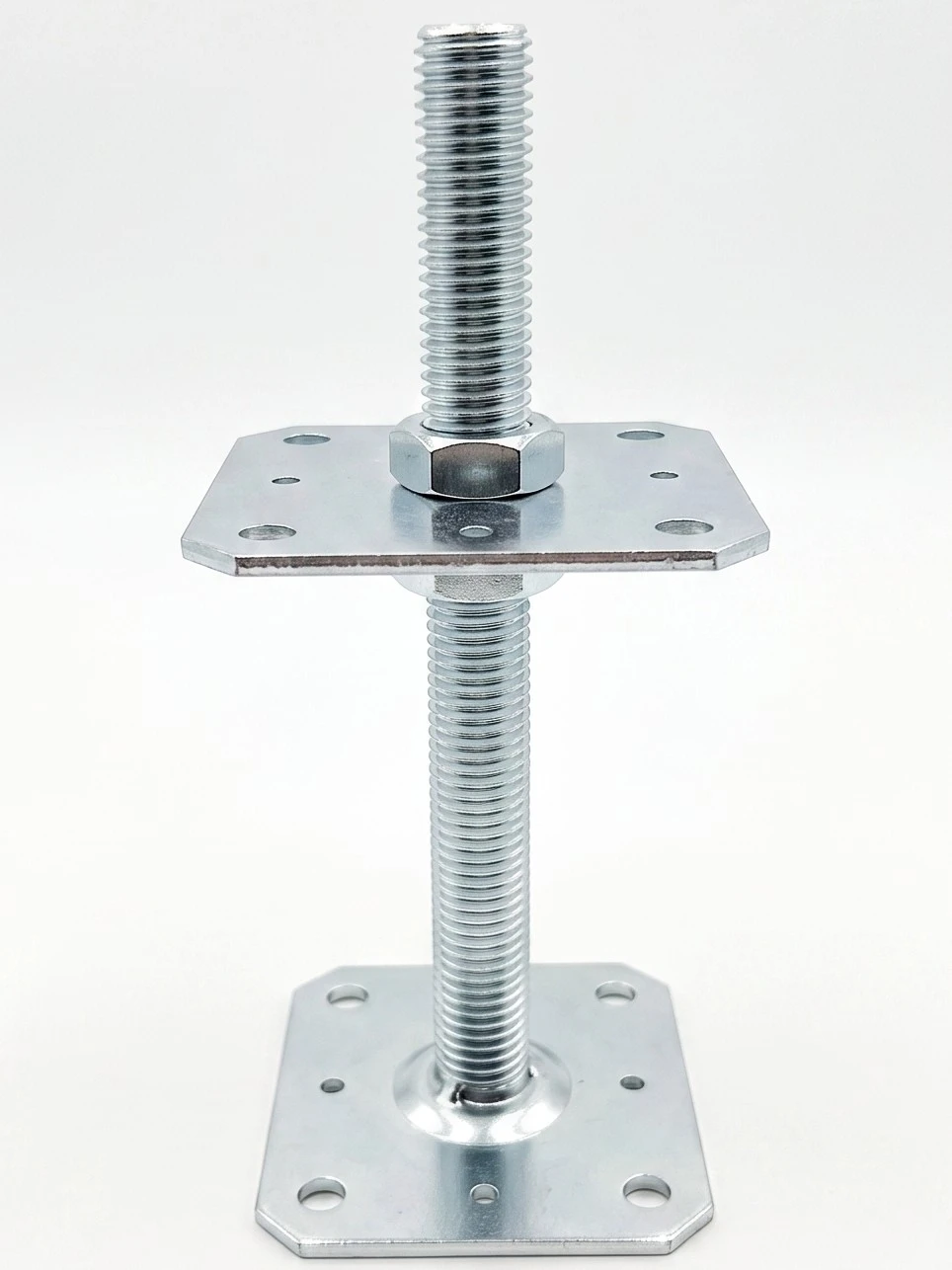

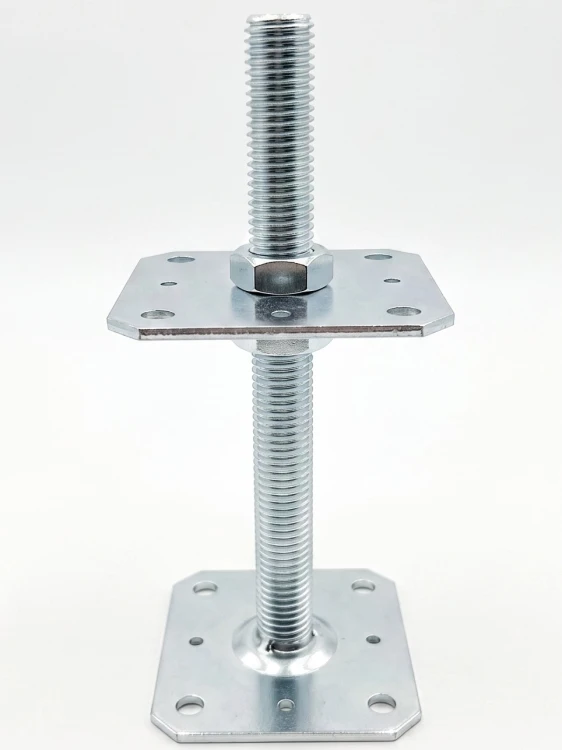

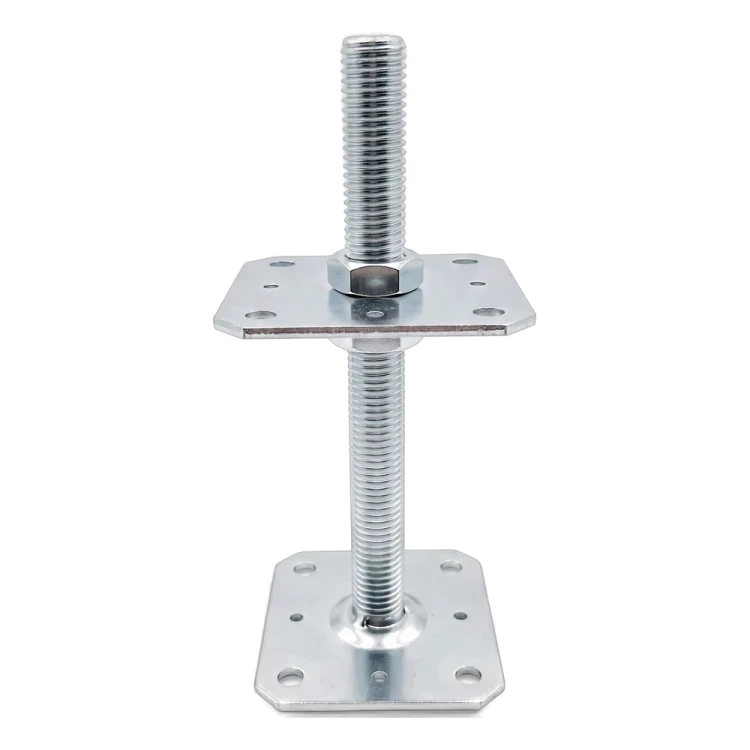

Portapilastro regolabile con barra filettata M24: piastra inferiore per il fissaggio al sottofondo, piastra superiore per pilastro 110 × 110 mm; acciaio zincato

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

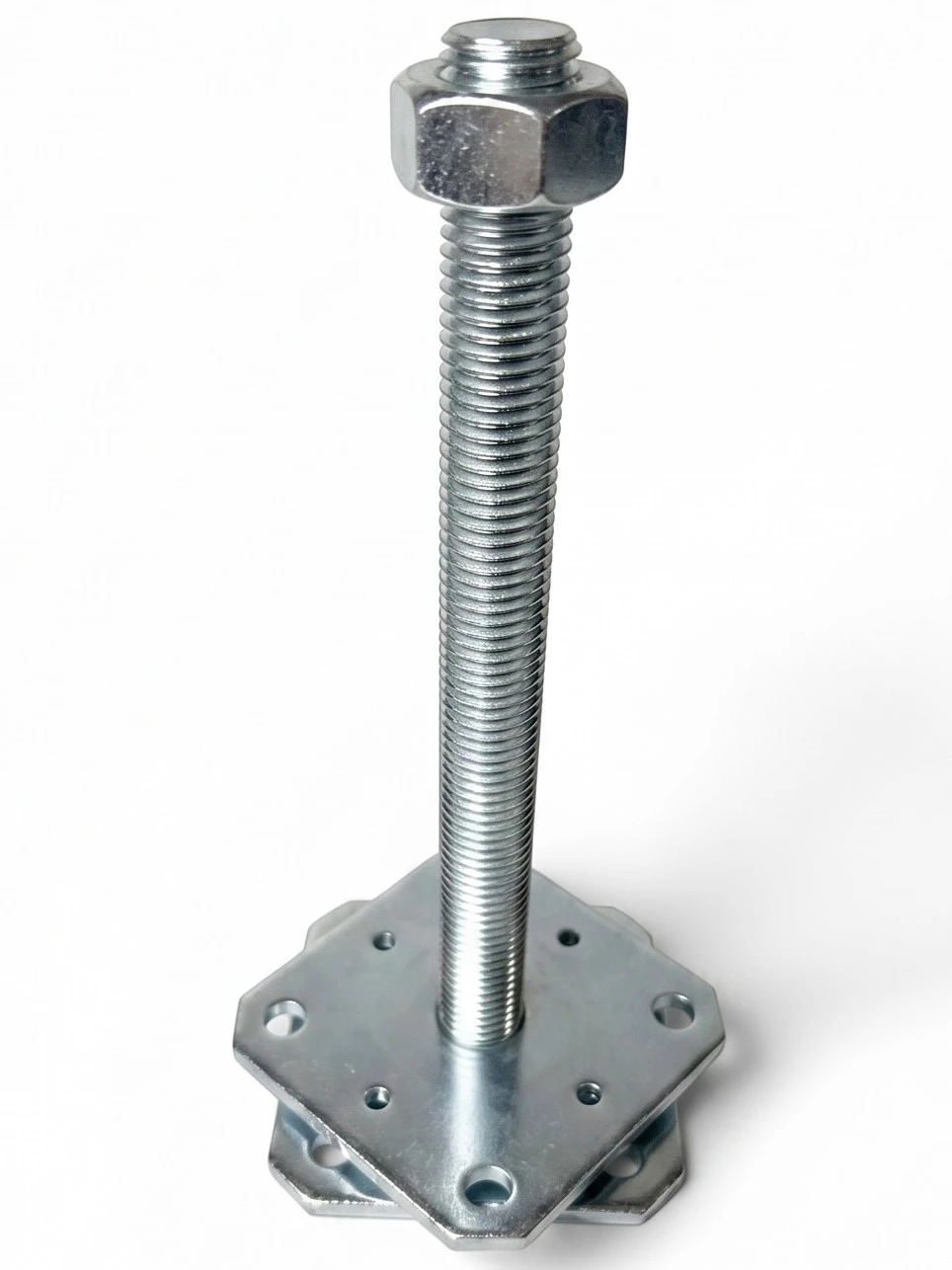

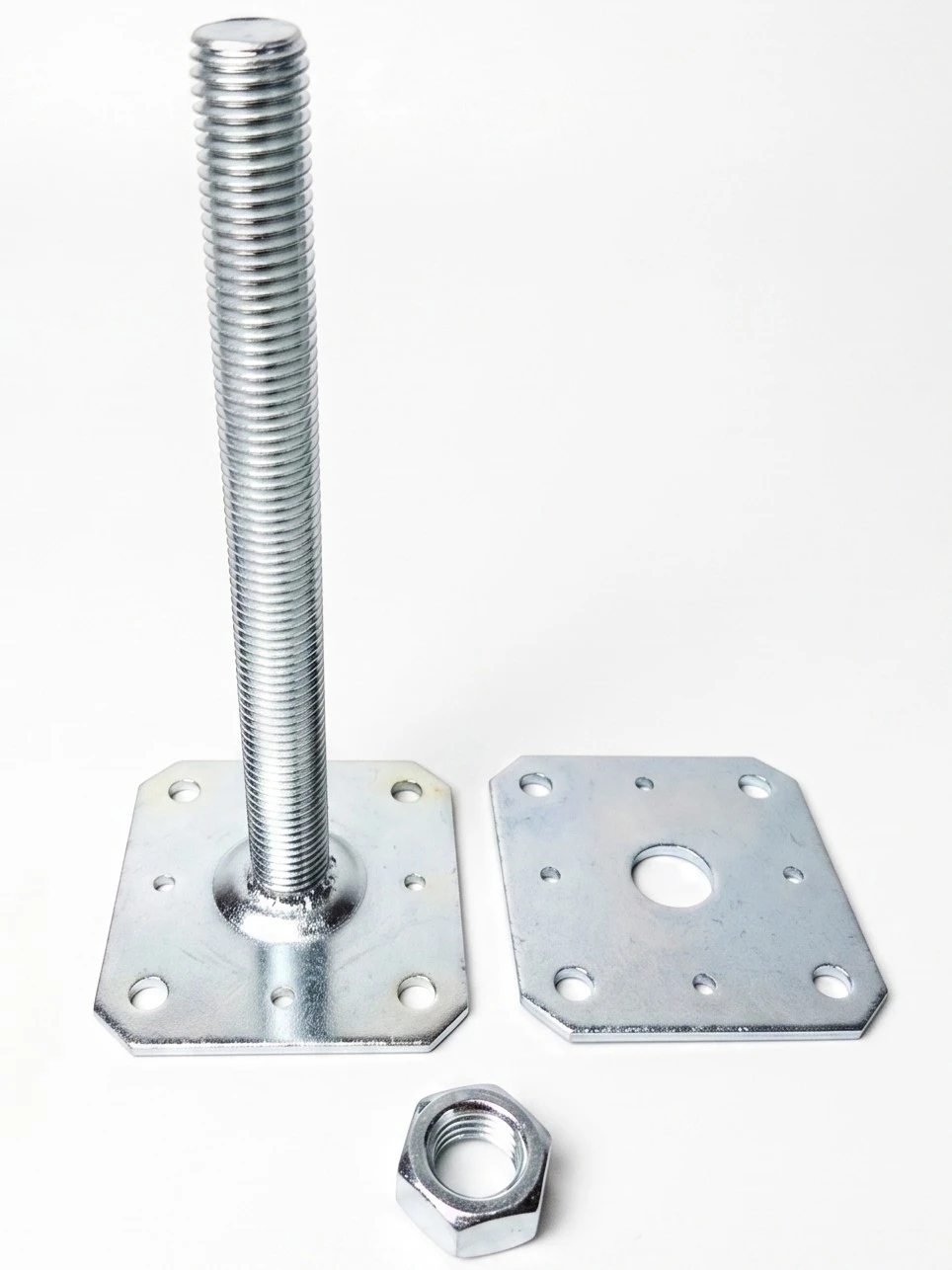

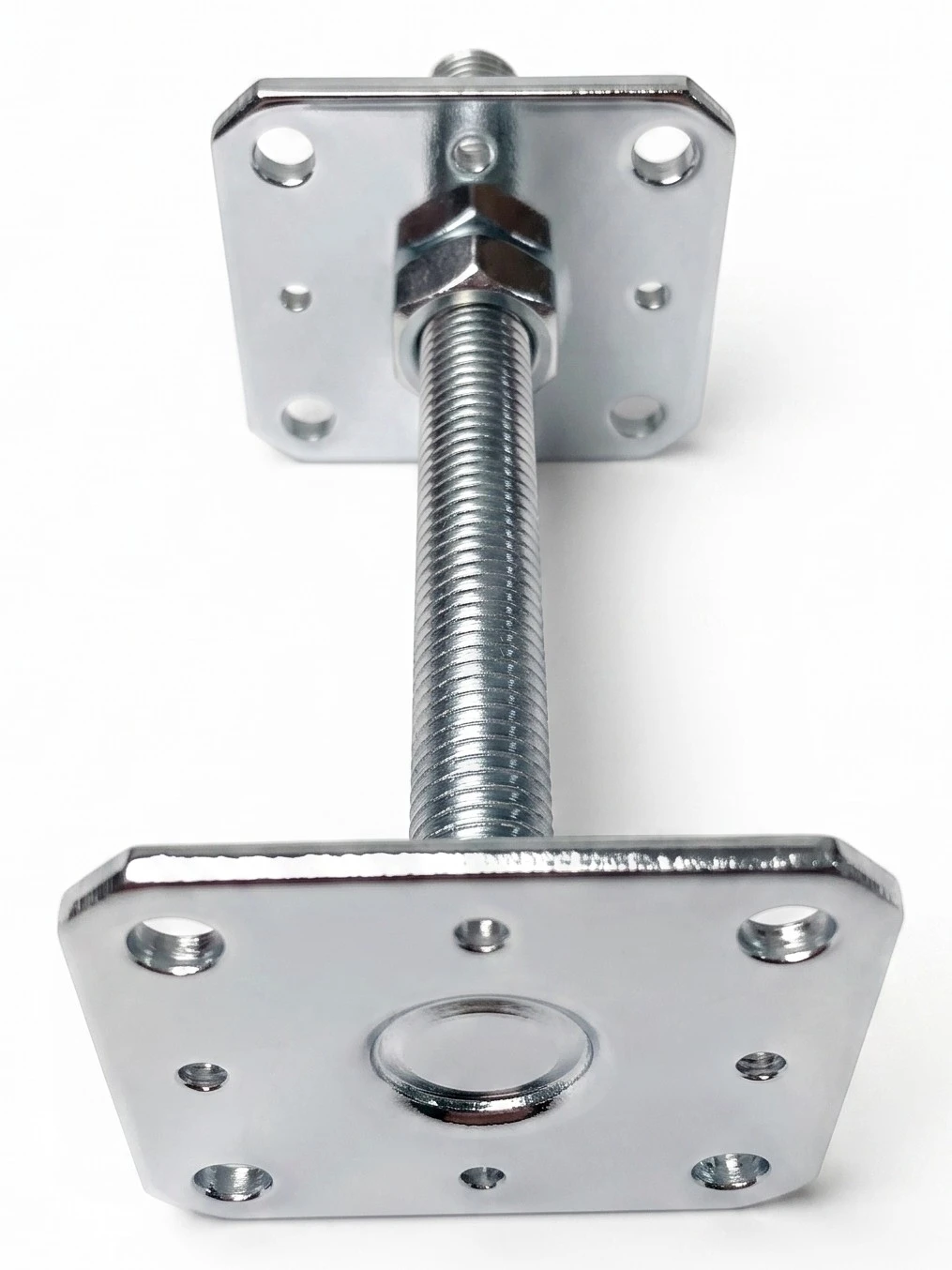

Il portapilastro regolabile serve per l'appoggio del pilastro sollevato dal sottofondo. È composto da una piastra inferiore da fissare al sottofondo, una piastra superiore per il pilastro e una barra filettata M24, sulla quale si regola l'altezza di appoggio.

Scegli questo modello per un pilastro con sezione 110 × 110 mm. La designazione H indica l'altezza dichiarata dal produttore, pari a 250 mm, mentre M24 indica la filettatura della barra. La piastra di base ha uno spessore di 4 mm. Fissa la piastra inferiore a un sottofondo portante con elementi di fissaggio adatti al tipo di supporto, ad esempio ancoranti per calcestruzzo. Regola l'altezza con il dado sulla barra M24 e fissa il pilastro alla piastra superiore attraverso i relativi fori.

Materiale: acciaio. Rivestimento: zincatura argentata. Il rivestimento di zinco protegge acciaio dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità permanente, l'esecuzione deve essere scelta in base alle condizioni di esposizione. Il produttore non dichiara la capacità portante del supporto. Il dimensionamento in funzione dei carichi della struttura, ad esempio una tettoia o una pergola, è definito dal progetto.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Verifica la sezione del pilastro: questo supporto è destinato a un pilastro 110 × 110 mm.
• ✓Fissa la piastra inferiore a un sottofondo portante con elementi di fissaggio adatti al tipo di supporto (ad es. ancoranti per calcestruzzo).
• ✓Regola l'altezza con il dado sulla barra M24 e fissa il pilastro alla piastra superiore attraverso i relativi fori.
