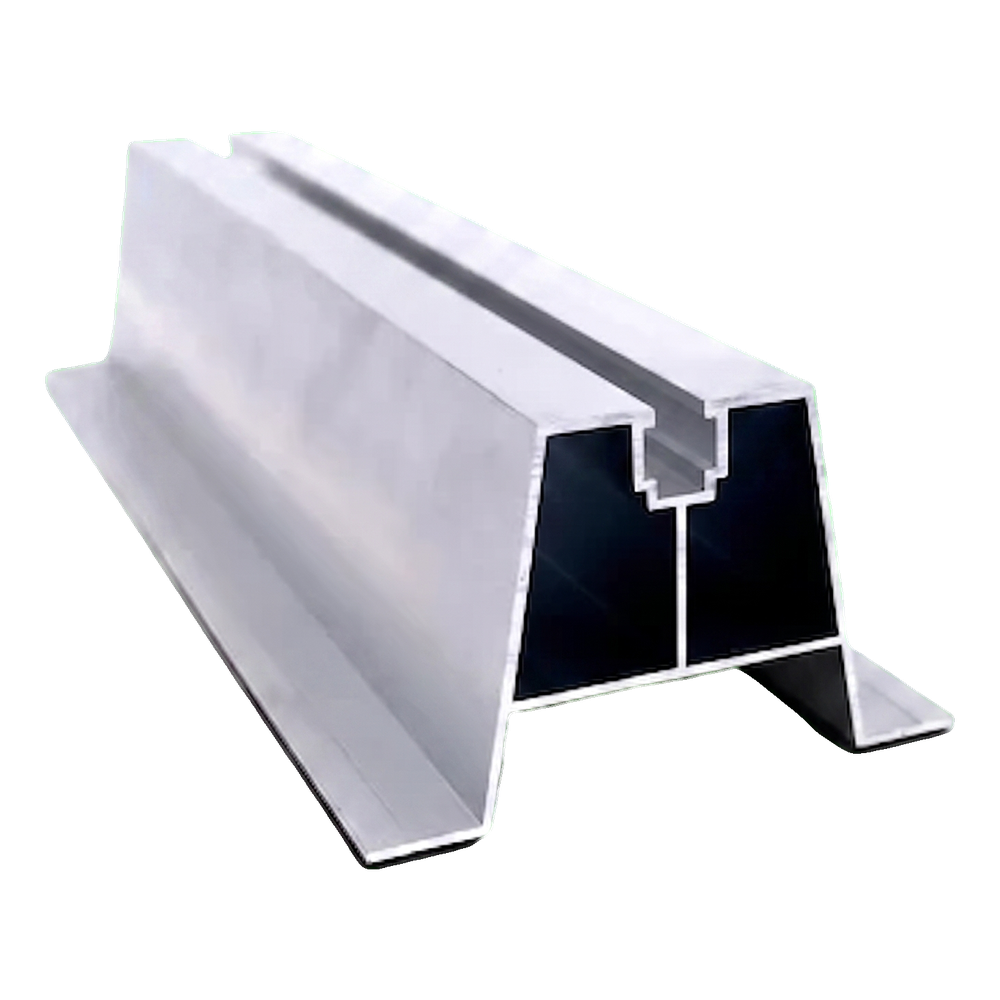

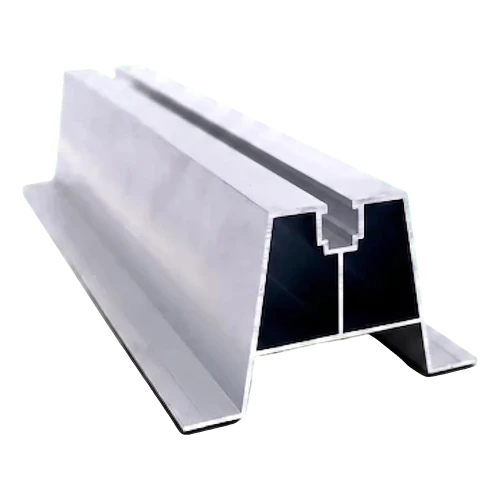

Ponticello trapezoidale in alluminio H-70 con EPDM 400 mm – montaggio FV su lamiera grecata
prodotto non disponibile
aggiungi alla lista dei desideri
4.2
Descrizione
Ponticello trapezoidale in alluminio H-70 con EPDM 400 mm – montaggio FV su lamiera grecata

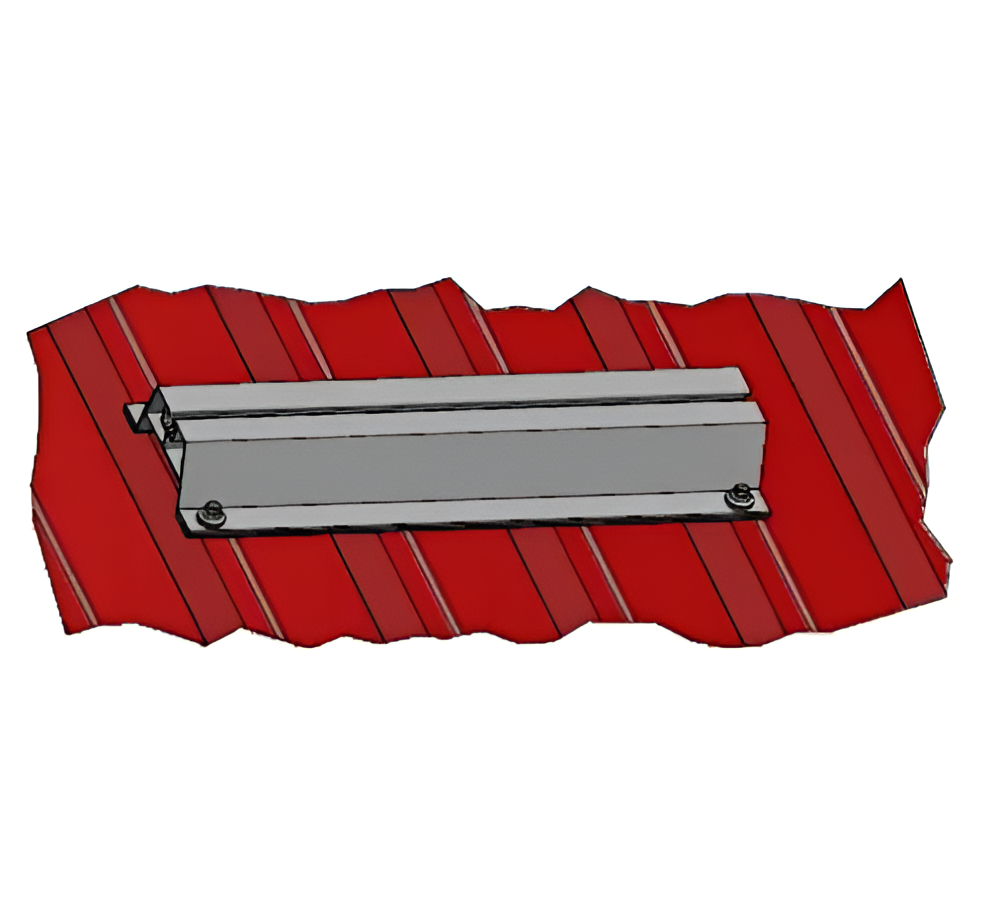

Il ponticello trapezoidale H-70 con guarnizione EPDM è un profilo a ponte in alluminio progettato per il montaggio diretto di pannelli fotovoltaici su tetti coperti con lamiera grecata. L'altezza del profilo garantisce una distanza adeguata tra il modulo e la superficie del tetto, consentendo il libero flusso d'aria sotto il pannello. La ventilazione naturale favorisce il raffreddamento dei moduli, il che si traduce direttamente nel mantenimento della loro efficienza nelle giornate più calde. Il profilo è realizzato in lega di alluminio 6060, caratterizzata da un'elevata resistenza alla corrosione e da una buona resistenza meccanica. La parte inferiore del ponticello è dotata di una guarnizione EPDM, che protegge la copertura del tetto da eventuali danni e garantisce un'aderenza a tenuta alla lamiera grecata. La guida superiore con canale di montaggio consente un rapido fissaggio dei morsetti centrali e terminali tramite viti a testa esagonale incassata e dadi quadrati — senza la necessità di utensili specialistici.
Vantaggi del profilo a ponte H-70
- Il profilo dalla struttura sopraelevata garantisce uno spazio di ventilazione tra il pannello e il tetto, favorendo il raffreddamento naturale dei moduli

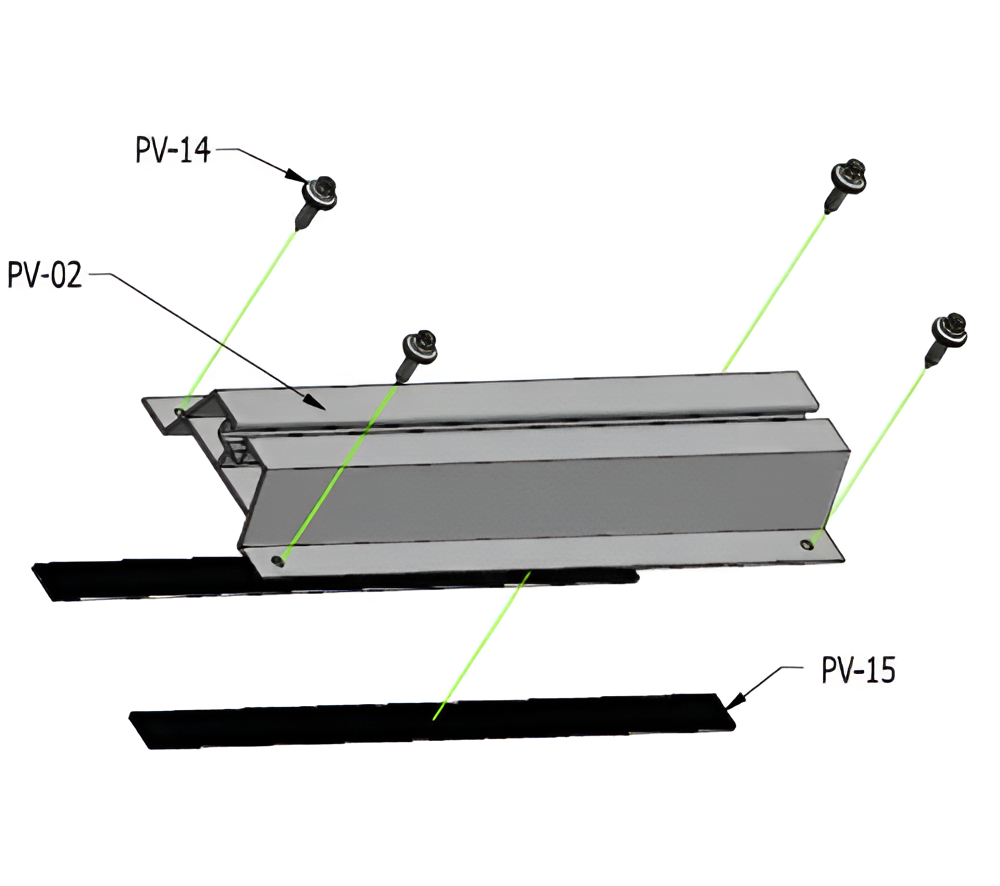

- La guarnizione EPDM sui piedini del profilo protegge la lamiera grecata da graffi ed elimina il contatto galvanico tra l'alluminio e l'acciaio della copertura del tetto
- L'alluminio 6060 si presta all'anodizzazione, il che consente di ottenere una protezione anticorrosiva supplementare e una finitura estetica

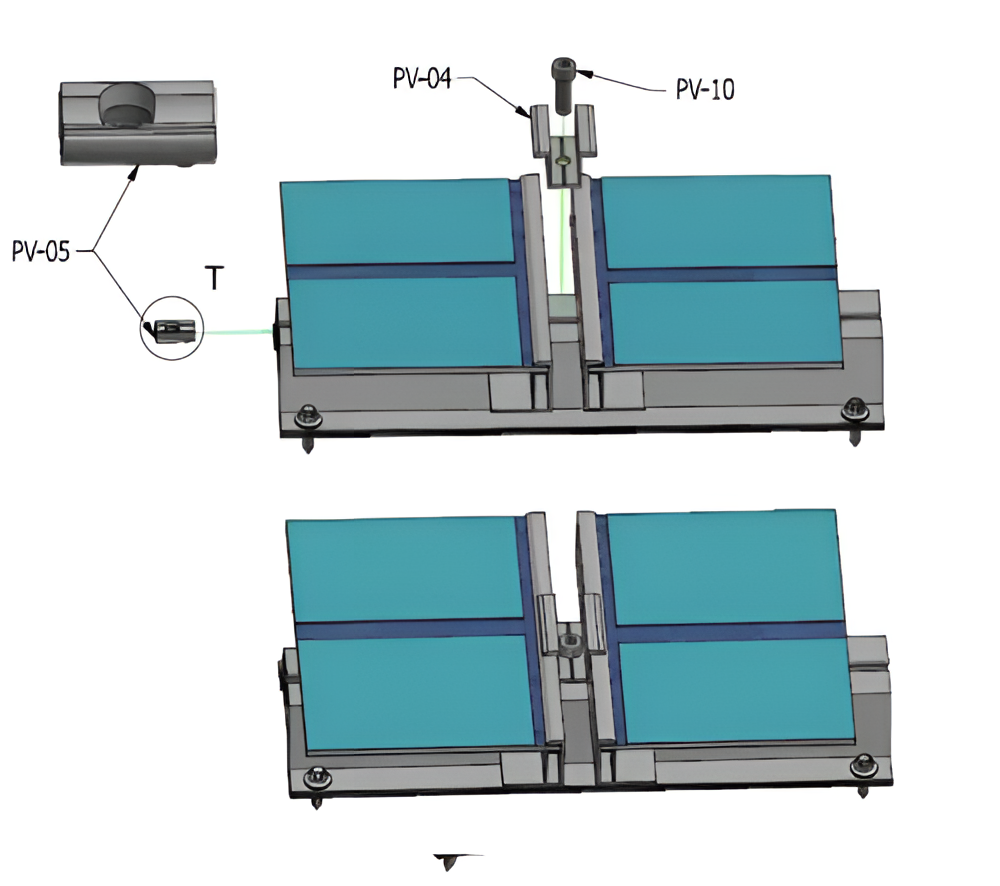

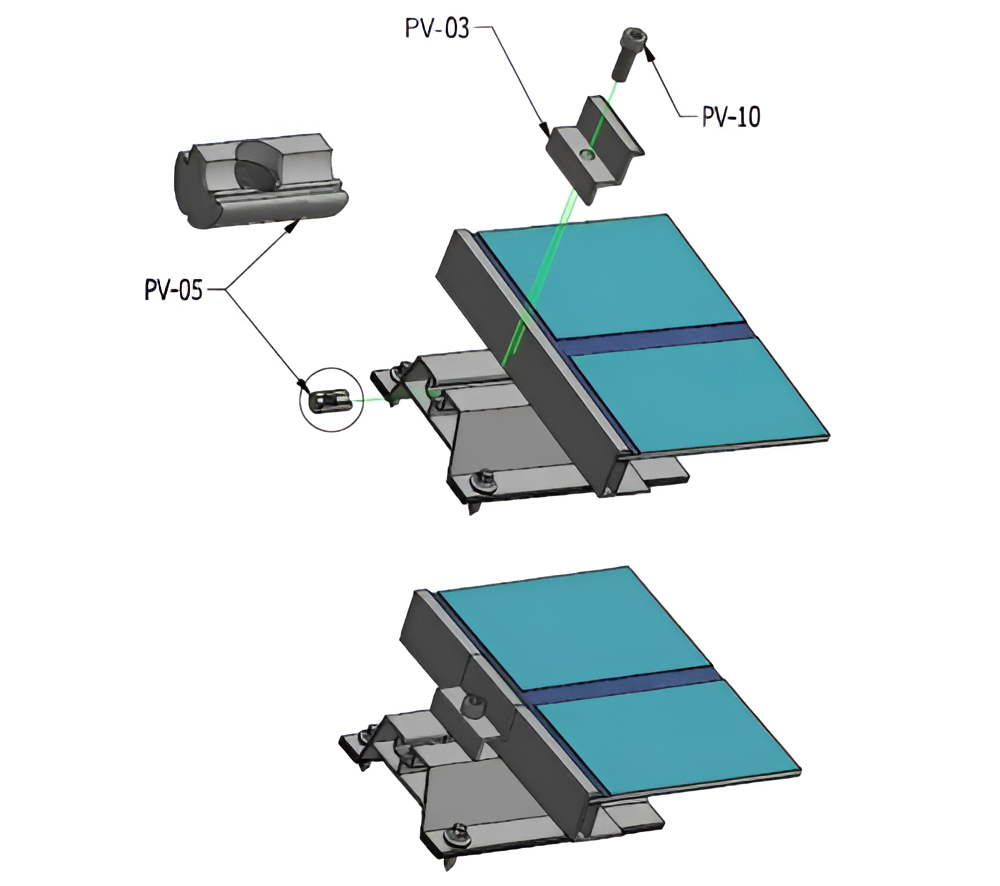

- Il canale di montaggio universale nella guida superiore è compatibile con morsetti centrali e terminali dei sistemi FV standard
- I fori di montaggio vengono realizzati sul posto durante l'installazione, il che consente di adattare con precisione la spaziatura al profilo specifico della lamiera

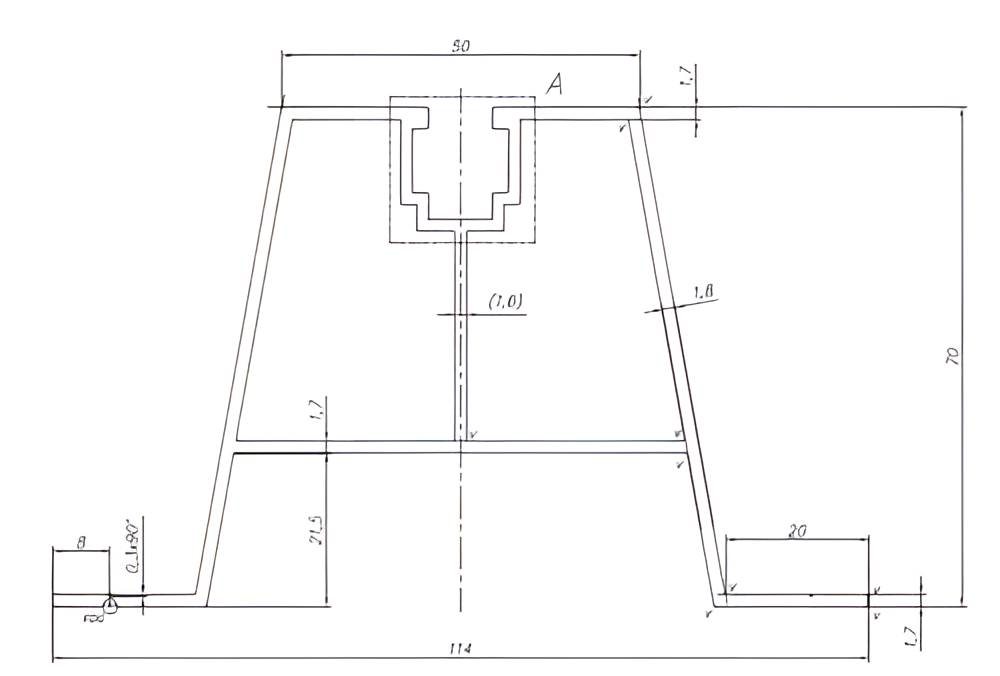

Il disegno tecnico mostra la sezione trasversale completa del profilo con le dimensioni indicate degli elementi costruttivi principali. Sono visibili la caratteristica forma trapezoidale dei piedini, il canale di montaggio centrale nella guida superiore e la fessura per l'inserimento dei dadi quadrati. Le dimensioni dettagliate del profilo sono disponibili nella scheda Dimensioni più sotto.
