Ponte trapezoidale in alluminio PV con EPDM H70 L330 per lamiera grecata
Lascia un feedback sul prodotto
Ponte trapezoidale in alluminio PV, H70 L330, con guarnizione EPDM 2 mm. Lunghezza 330 mm, altezza 70 mm, larghezza superiore 40 mm. Alluminio, anodizzazione protettiva. Peso 0,357 kg. Per installazioni PV su tetti in lamiera trapezoidale.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 001-777
Descrizione

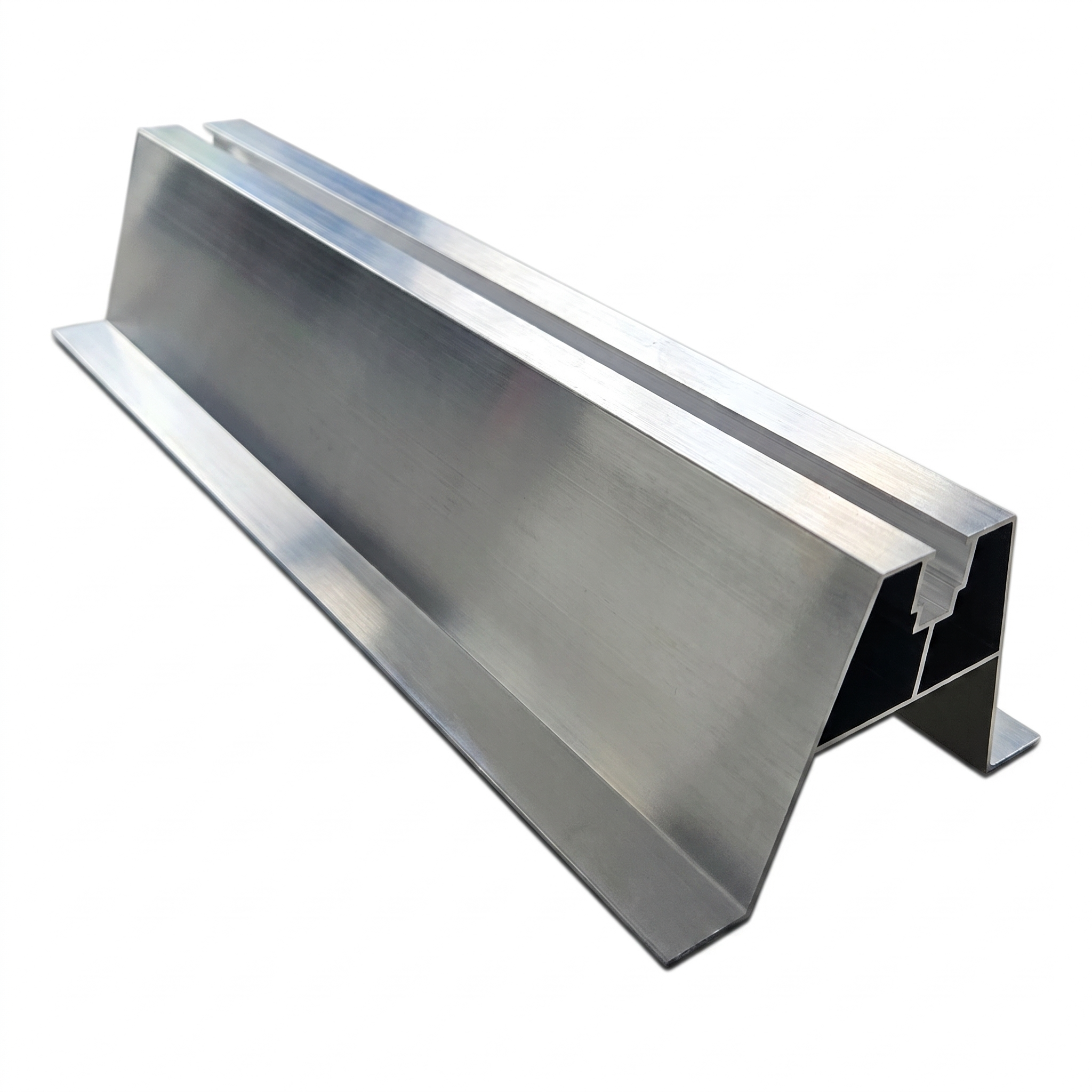

Ponte trapezoidale in alluminio PV con EPDM H70 L330 per lamiera trapezoidale
Ponte trapezoidale in alluminio H70 L330 è un robusto profilo di montaggio destinato agli impianti fotovoltaici su tetti coperti con lamiera trapezoidale. Grazie alla guarnizione EPDM di spessore 2 mm garantisce un'aderenza ermetica e stabile al supporto, eliminando il rischio di microvibrazioni e danni al rivestimento della lamiera. L'elemento pronto all'uso riduce i tempi di installazione e assicura la ripetibilità su ogni tetto.
Il profilo è realizzato in alluminio con finitura Standard (anodizzazione protettiva). La struttura a sezione trapezoidale con canale di guida centrale consente un fissaggio sicuro tramite vite o vite autofilettante e garantisce un'elevata portata con un peso proprio ridotto di soli 0,357 kg.
Applicazioni
- Montaggio di guide PV su tetti in lamiera trapezoidale
- Compensazione del profilo trapezoidale – il ponte distribuisce uniformemente la pressione sulle ondulazioni della lamiera
- Compatibilità con viti autofilettanti o bulloni con rondella EPDM
Parametri del prodotto
- Lunghezza: 330 mm
- Altezza: 70 mm
- Materiale del profilo: alluminio
- Finitura: Standard (anodizzazione protettiva)
- Guarnizione: EPDM 2 mm
- Peso: 0,357 kg
Dimensioni e parametri tecnici
- Lunghezza (L): 330 mm
- Altezza (H): 63 mm (dimensione del profilo: 70 mm secondo il disegno della sezione)
- Larghezza della parte superiore: 40 mm
- Larghezza delle alette della base: 26,63 mm (sinistra e destra)
- Interasse interno delle alette: 62,74 mm
- Angolo delle pareti inclinate: 14°
- Spessore delle pareti: 1,2–1,5 mm
- Spessore della parete superiore: 1,3 mm
- Canale di guida – larghezza dell'apertura: 9 mm, profondità: 16 mm
- Raggi non specificati: R0,25
La sezione trapezoidale progettata con precisione, con traversa interna di rinforzo e canale di guida centrale, garantisce la rigidità del profilo e il facile posizionamento degli elementi di fissaggio meccanico.
