Ponte trapezoidale in alluminio H40 L330 con guarnizione EPDM 2 mm per montaggio FV
Lascia un feedback sul prodotto
Ponte trapezoidale in alluminio con guarnizione EPDM 2 mm per montaggio FV. Dimensioni 330×113×40 mm, anodizzazione standard.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 001-779
Descrizione
Ponte trapezoidale in alluminio H40 L330 con guarnizione EPDM 2 mm per montaggio FV

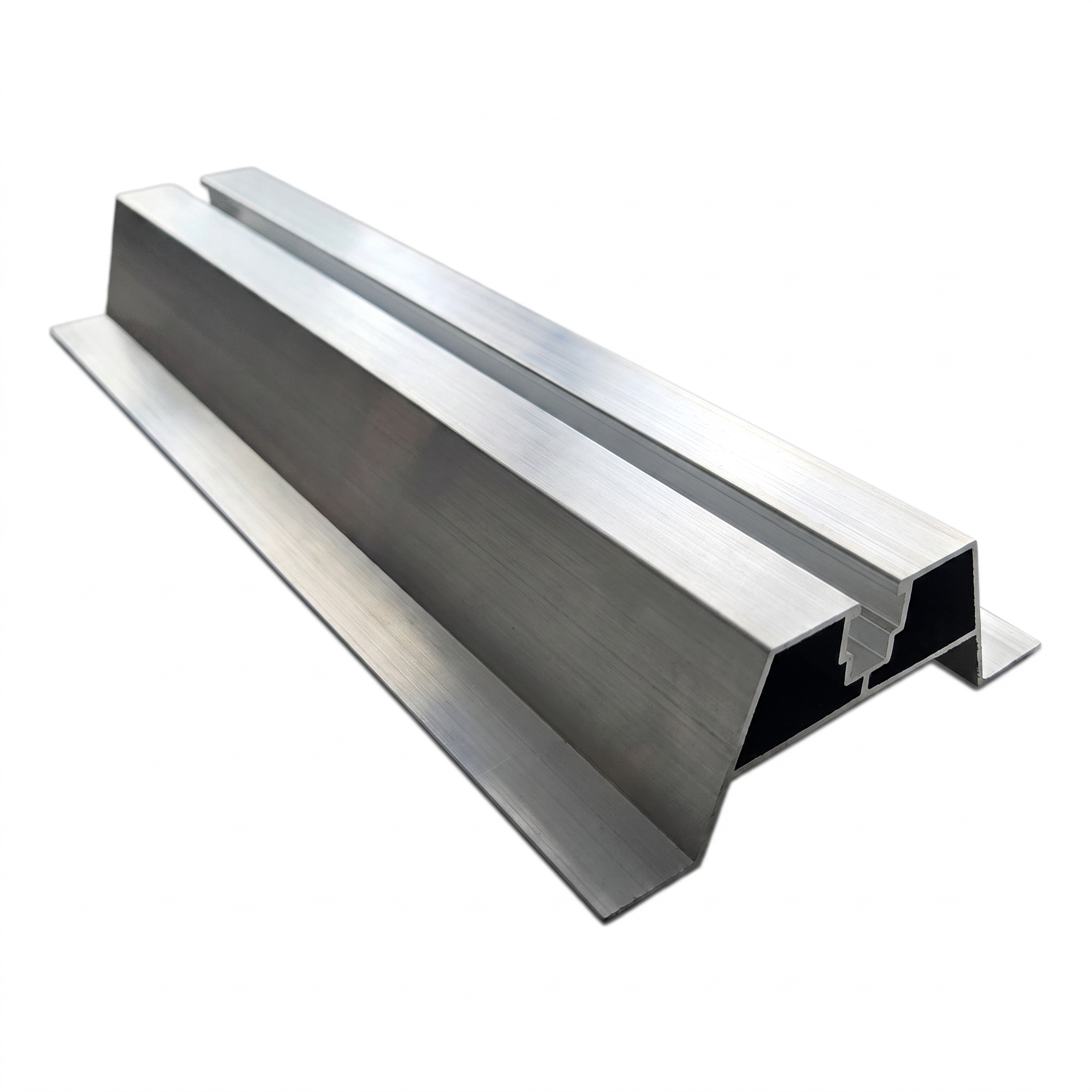

Ponte trapezoidale in alluminio con guarnizione EPDM è un adattatore professionale per tetti destinato al montaggio di strutture fotovoltaiche su lamiere trapezoidali. Grazie al profilo con altezza di 40 mm, il ponte riproduce perfettamente la forma dell'onda della lamiera, garantendo una base stabile e impermeabile per le guide di montaggio FV. In dotazione con una guarnizione in gomma EPDM di spessore 2 mm, che ammortizza le vibrazioni, compensa le irregolarità e protegge il rivestimento della lamiera da eventuali danni.
Vantaggi principali per l'installatore
- Canale di montaggio integrato – consente il fissaggio rapido delle guide tramite bulloni scorrevoli senza elementi aggiuntivi
- Anodizzazione standard – protezione anticorrosione duratura dell'alluminio che garantisce anni di resistenza alle condizioni atmosferiche
- Guarnizione EPDM 2 mm inclusa – elimina il contatto galvanico tra alluminio e lamiera d'acciaio e assicura la tenuta idraulica del collegamento
- Peso di soli 0,315 kg – non grava sulla struttura del tetto e facilita il trasporto in cantiere

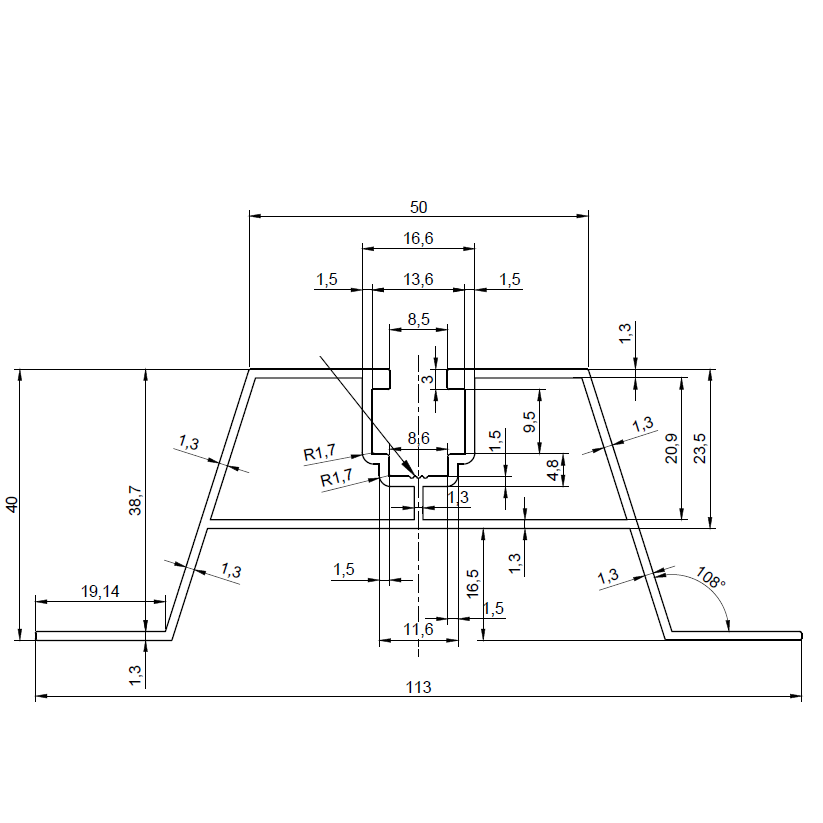

Dimensioni e parametri del profilo (sezione)
- Lunghezza del ponte: 330 mm
- Altezza totale del profilo: 40 mm
- Larghezza superiore (testa): 50 mm
- Larghezza totale alla base: 113 mm
- Larghezza dei piedi laterali: 19,4 mm (sinistro e destro)
- Spessore delle pareti laterali: 1,3 mm
- Spessore delle pareti superiori: 1,3 mm
- Canale di montaggio – apertura: 8,5 mm, larghezza interna: 13,6 mm
Dati generali
- Materiale del profilo: alluminio con anodizzazione standard
- Guarnizione: EPDM 2 mm
- Peso: 0,315 kg
- Dimensioni d'ingombro: 330 × 113 × 40 mm (L × W × H)
Il ponte trapezoidale è un elemento indispensabile del sistema di montaggio FV su tetti con lamiera trapezoidale. La sua struttura simmetrica con traversa interna di rinforzo garantisce una distribuzione uniforme dei carichi dalla guida di montaggio all'onda della lamiera. I punti indicati nel disegno possono presentare tracce termiche originate nel processo di estrusione – si tratta di una caratteristica produttiva normale che non riduce le proprietà di resistenza del profilo.
