Ponte trapezoidale in alluminio H-70 con EPDM 330 mm – tipo 2 per lamiera grecata

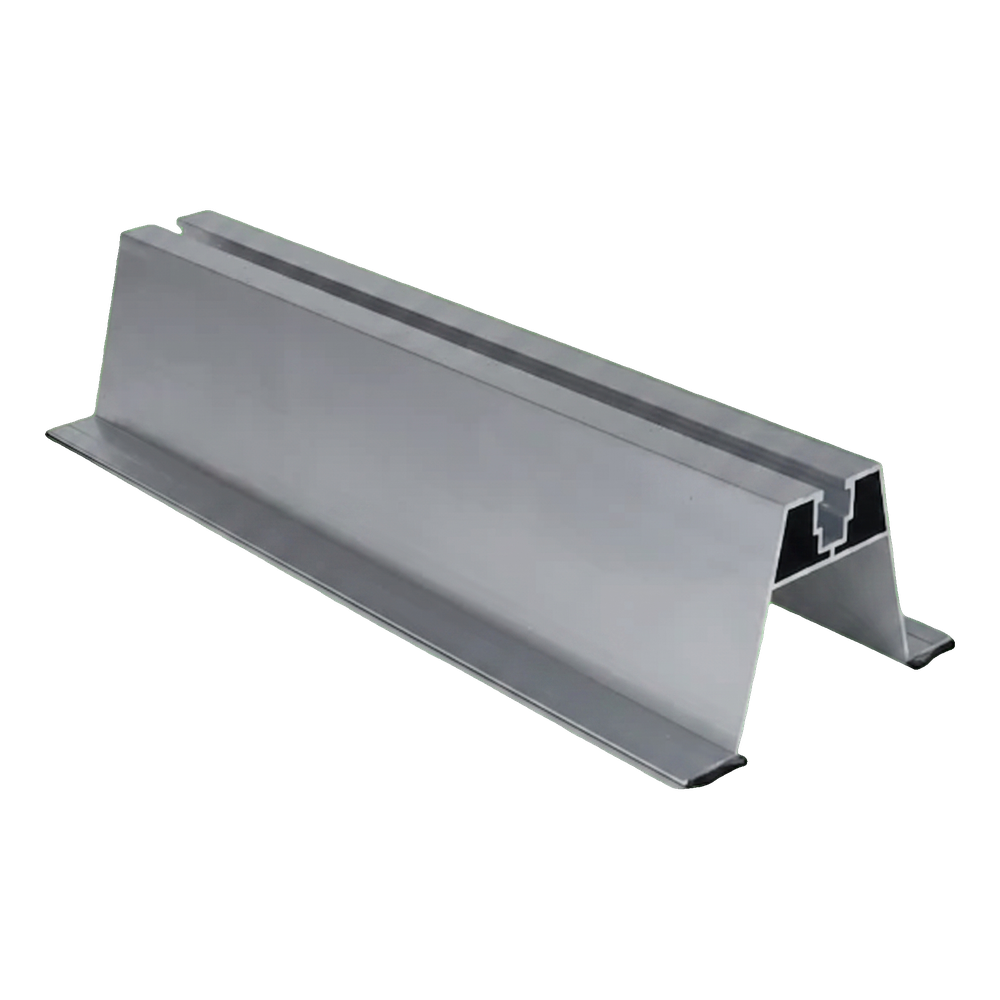

Il ponte trapezoidale H-70 con EPDM è un profilo di montaggio in alluminio progettato per il fissaggio diretto di pannelli fotovoltaici su tetti rivestiti con lamiera grecata. La variante tipo 2 è dedicata a giunzioni di tetto più elevate — l'altezza del profilo garantisce un flusso d'aria libero sotto i moduli, consentendone il raffreddamento naturale e l'allontanamento dalla superficie riscaldata del tetto. Il profilo è dotato di un canale di montaggio superiore, a cui si fissano i morsetti centrali e terminali tramite viti a testa esagonale incassata e dadi quadrati. Sui piedini del profilo sono applicate guarnizioni EPDM, che smorzano le vibrazioni, proteggono il rivestimento della lamiera dai graffi e sigillano il punto di contatto con la copertura del tetto. I fori per le viti di fissaggio alla lamiera vengono realizzati in cantiere — questo permette all'installatore di adattare la distanza dei fori alla distanza tra le nervature del trapezio.

Vantaggi per il team di montaggio

Il disegno della sezione mostra la forma trapezoidale del profilo con base larga e canale di montaggio in alto. Il dettaglio in basso a sinistra mostra la sezione della guarnizione EPDM applicata sul piedino del profilo. Tutte le dimensioni della sezione sono riportate nella scheda tecnica sottostante.
