Domax

Piastra perforata connettore carpenteria PP 9 80x200x2,0

Vai al Feedback del prodotto

Connettore piatto in acciaio 80×200 mm in lamiera DX51D + Z275 con spessore 2 mm, con 40 fori ø5 mm. Il rivestimento in zinco Z275 garantisce protezione anticorrosione per applicazioni interne ed esterne.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 0,67 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Łączniki #79

  • Spessore lamiera [mm] 2
  • Tipo di connettore Piastra forata
  • Materiale Acciaio
  • Tipo di filettatura M10
  • Lunghezza [mm] 6
  • Rivestimento Anodizzato nero

Descrizione

Piastra perforata in acciaio zincato PP 9 80x200 mm – connettore piatto

La piastra perforata 80×200 mm è un connettore piatto universale destinato al collegamento di strutture in legno in cui le superfici laterali degli elementi da unire si trovano sullo stesso piano. Grazie ai 40 fori di montaggio con diametro 5 mm distribuiti uniformemente su tutta la superficie, la piastra consente di realizzare sia collegamenti carpentieri semplici che complessi. La finitura liscia della superficie permette di utilizzare il connettore sia all'interno che all'esterno del giunto.

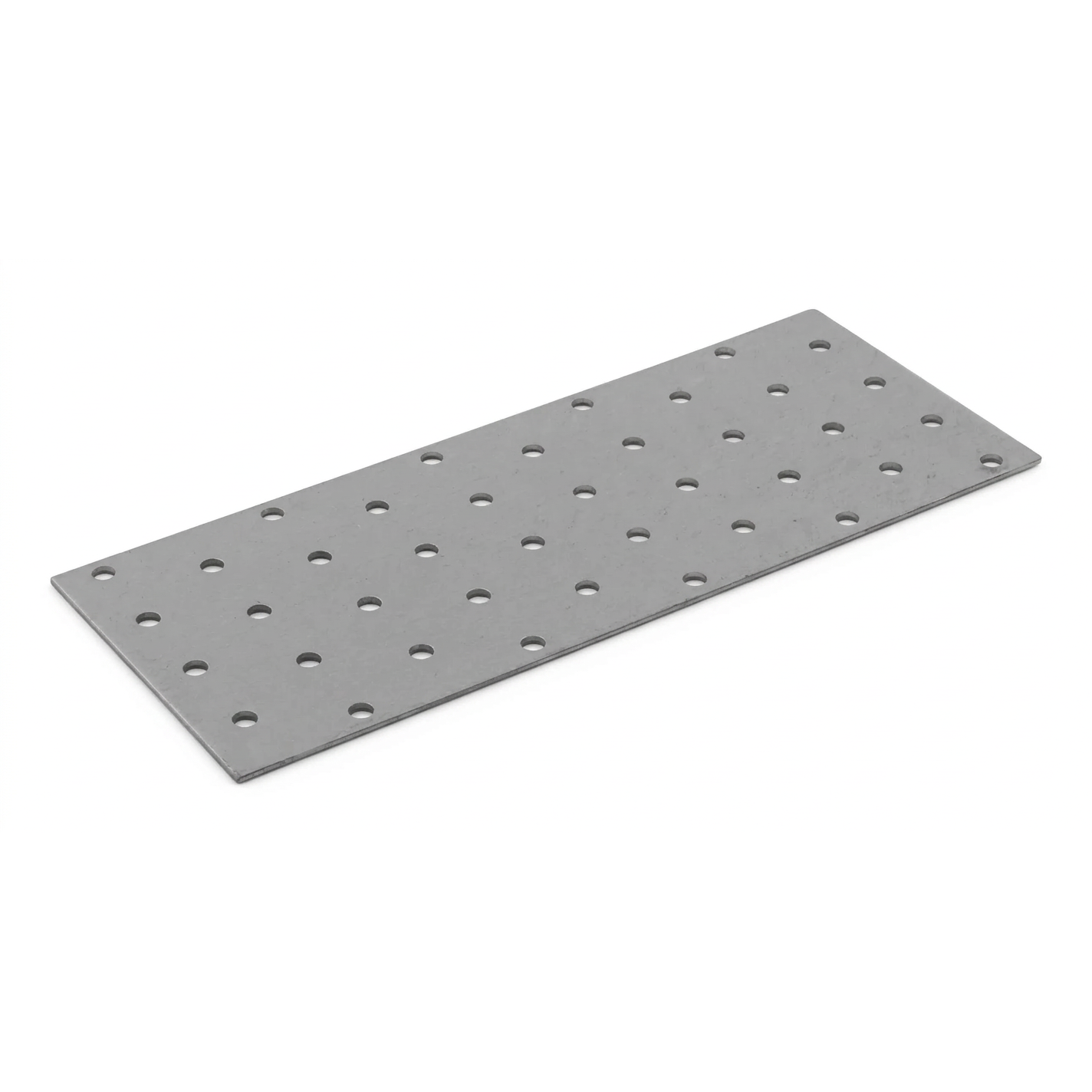

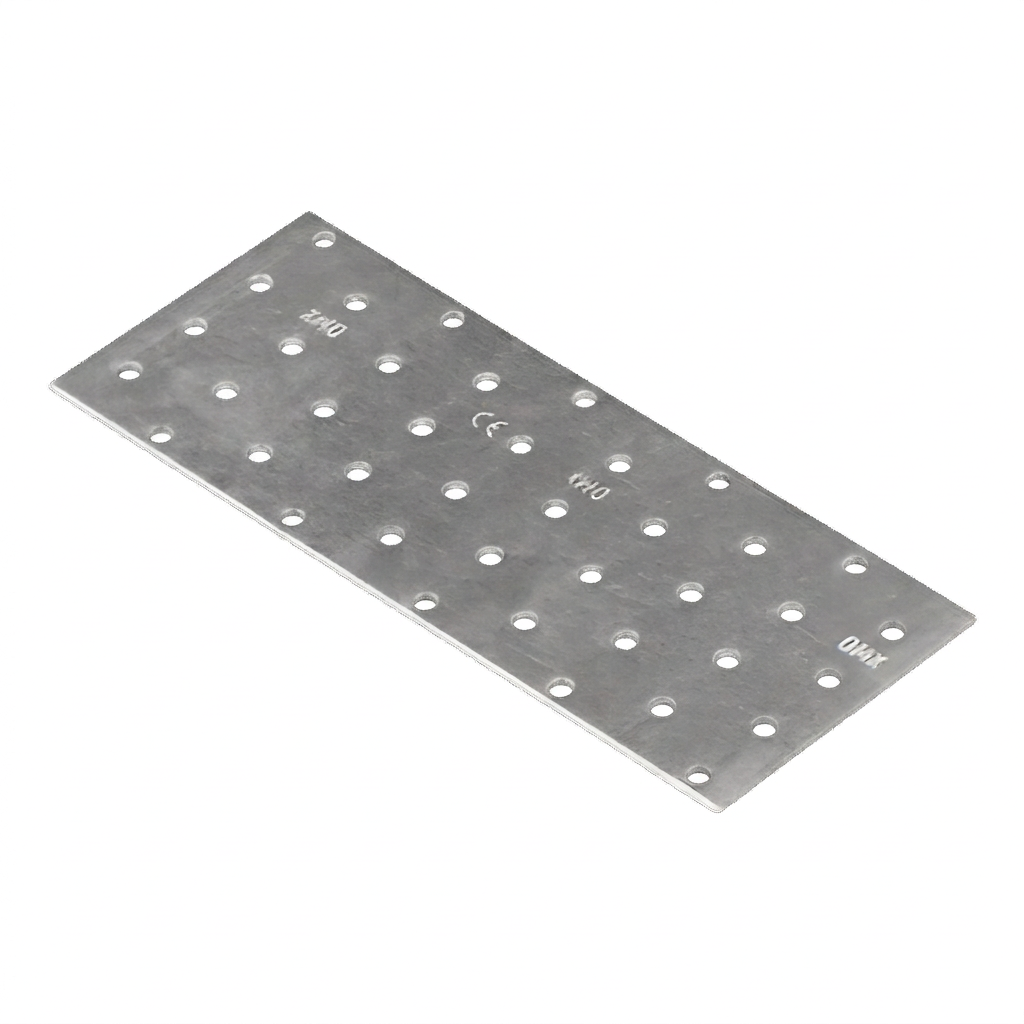

Piastra perforata in acciaio zincato 80x200 mm – vista generale
Piastra perforata in acciaio zincato 80x200 mm – vista generale

Le piastre perforate vengono generalmente utilizzate a coppie, posizionate su entrambi i lati del giunto. Rappresentano un elemento indispensabile nel montaggio di capriate per tetti e in qualsiasi collegamento di elementi in legno che richieda rinforzo. Realizzata in lamiera d'acciaio DX51D + Z275 con spessore di 2 mm, la piastra garantisce un'elevata resistenza meccanica mantenendo un peso ridotto. Il rivestimento in zinco Z275 assicura un'efficace protezione anticorrosione, consentendo l'utilizzo del connettore sia in ambienti interni che esterni.

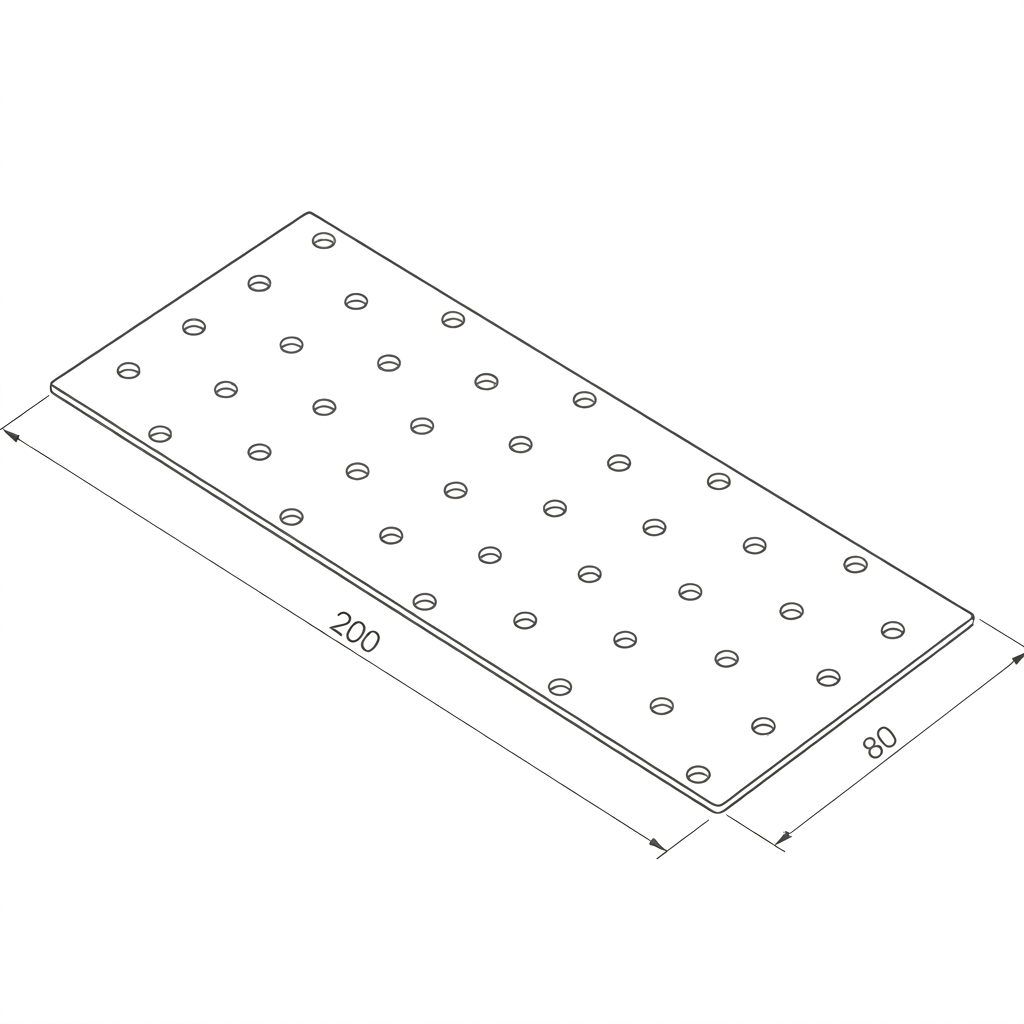

Disegno dimensionale della piastra perforata 80x200 mm
Disegno dimensionale della piastra perforata 80x200 mm

Parametri tecnici

  • Lunghezza (A): 200 mm
  • Larghezza (B): 80 mm
  • Spessore della lamiera: 2,0 mm
  • Materiale: DX51D + Z275
  • Protezione anticorrosione: zincatura
  • Numero di fori: 40 pz. con diametro ø5 mm
  • Superficie: 3,28 dm²

Applicazione e montaggio

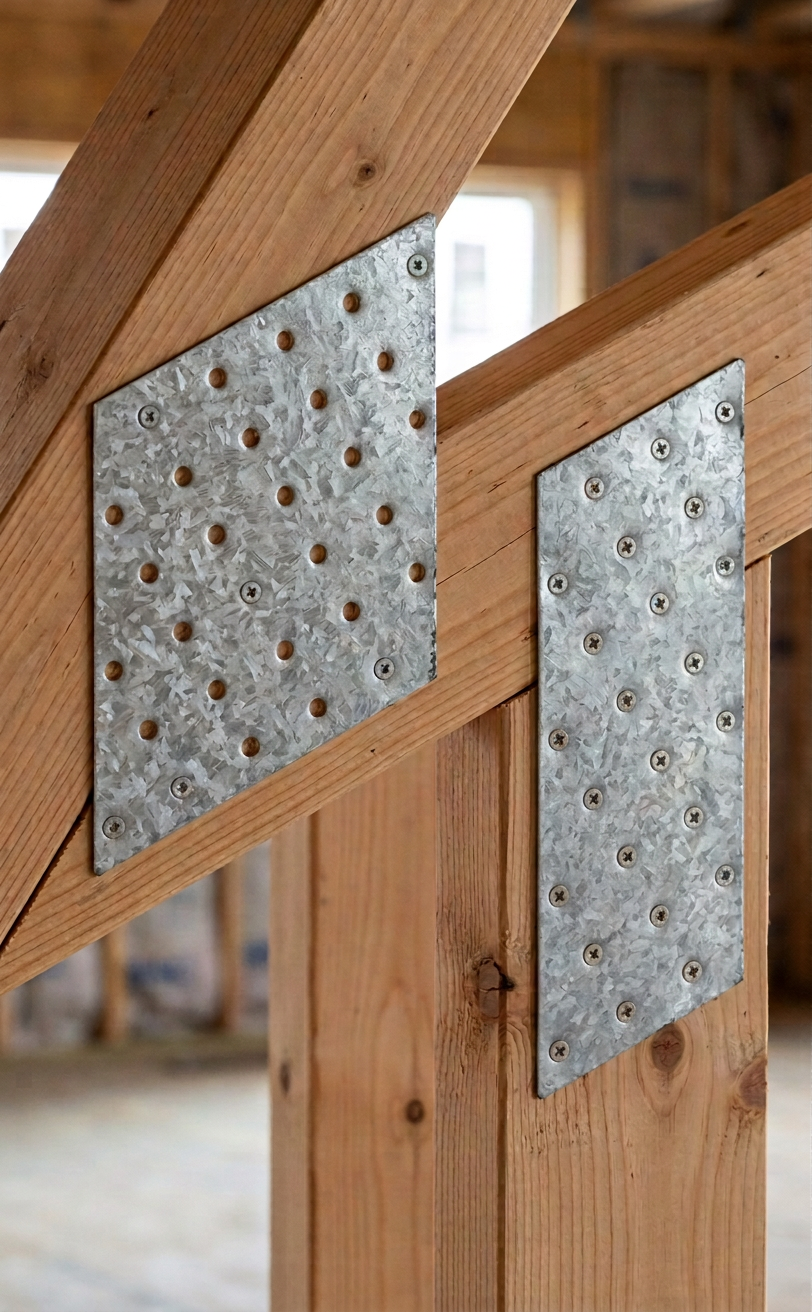

Esempio di montaggio di piastre perforate su un collegamento di capriate per tetti
Esempio di montaggio di piastre perforate su un collegamento di capriate per tetti

La piastra perforata trova ampia applicazione nell'edilizia in legno — dai semplici rinforzi ai complessi collegamenti di capriate per tetti. Il montaggio viene eseguito mediante i seguenti elementi di fissaggio:

  • Chiodi anulari ANCHOR ø4 mm
  • Viti da carpenteria per connettori
  • Viti per legno ø3–ø6 mm e ø10 mm
  • Bulloni M5, M10, M12
  • Tasselli per calcestruzzo M5, M10, M12

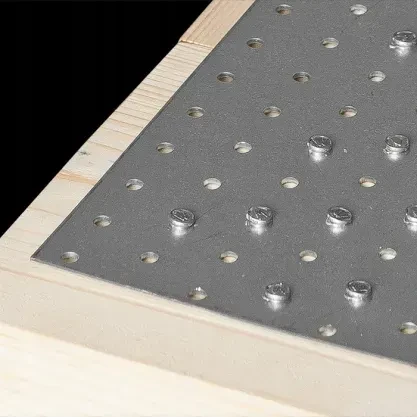

Primo piano della piastra perforata montata su un elemento in legno
Primo piano della piastra perforata montata su un elemento in legno

Documentazione

Il prodotto dispone di Dichiarazione di Prestazione, che ne attesta la conformità alle norme edilizie vigenti. La documentazione tecnica è disponibile per il download di seguito.
