PSG terminazione profilo guida scorrevole 100×89 mm – cancello scorrevole autoportante

Vai al Feedback del prodotto

Terminazione profilo guida scorrevole PSG 100×89 mm in acciaio zincato. Dimensioni: larghezza 87,5 mm, altezza 100 mm, lunghezza 57 mm, spessore 3 mm. Profondità di inserimento 40 mm. Peso 0,33 kg. Per profilo 89×100×5 mm di cancelli scorrevoli autoportanti.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 3,84 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 7 giorni lavorativi

Caratteristiche del prodotto

[PIM] szyny-jezdne #115

  • Materiale Acciaio

Descrizione

Tappo terminale per monorotaia · piastra 100 × 87,5 mm

Piastra frontale 100 × 87,5 mm con morsetto inserito nella monorotaia per 40 mm – chiude l'estremità del profilo 89 × 100 × 5 mm del cancello scorrevole autoportante

100 × 87,5 mmpiastra frontale
89 × 100 × 5 mmper profilo
40 mmprofondità del morsetto
zincaturarivestimento
Disegno quotato del tappo terminale per monorotaia: piastra W × H = 100 × 87,5 mm, spessore t = 3 mm, profondità del morsetto D = 40 mm
Apri il disegno quotato a grandezza intera
Disegno illustrativo: vista dal lato della monorotaia, vista laterale e vista dall'alto del morsetto. Dimensioni secondo il disegno del produttore.

Scelta rapida

ImpiegoChiusura dell'estremità della monorotaia del cancello scorrevole autoportante – protegge l'interno del profilo e ne rifinisce l'estremità
SceltaScegli in base al profilo 89 × 100 × 5 mm – il tappo terminale deve adattarsi alla sezione della monorotaia
CondizioniIl rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità permanente, scegli l'esecuzione in base alle condizioni di esposizione

Informazioni sul prodotto

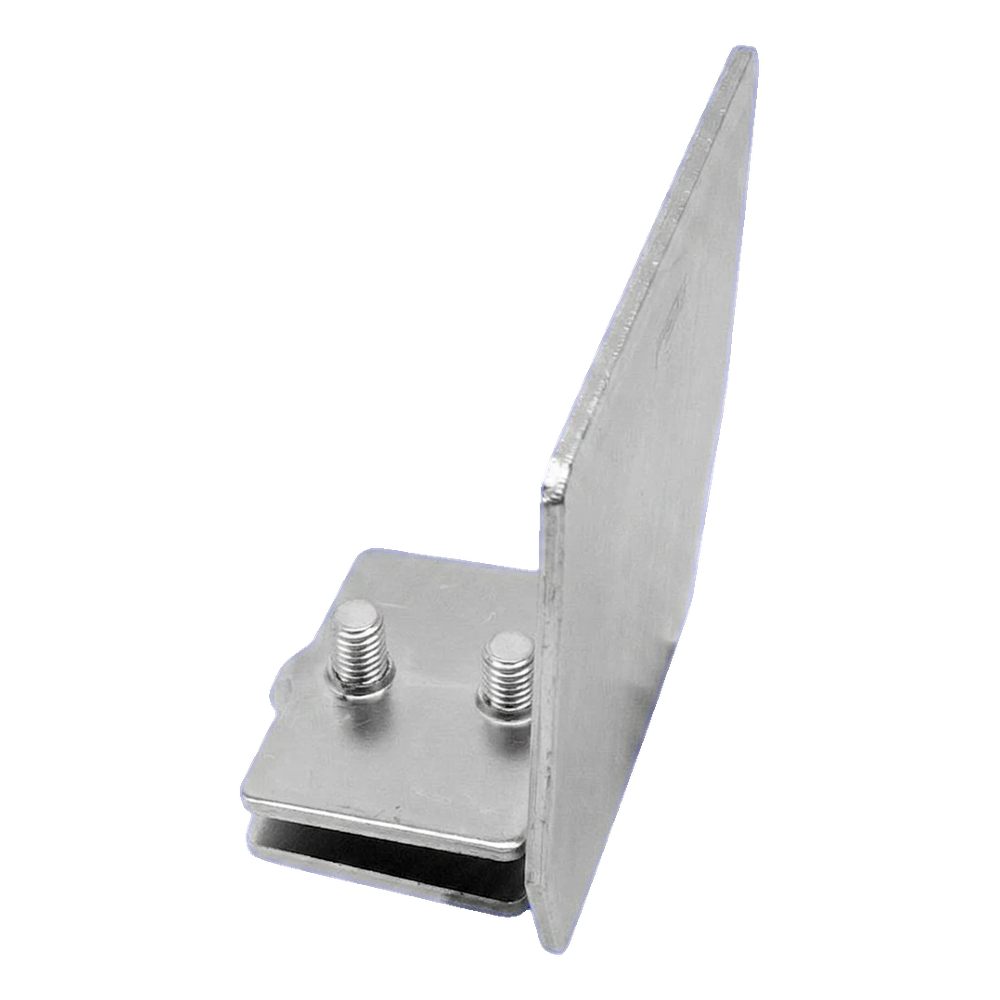

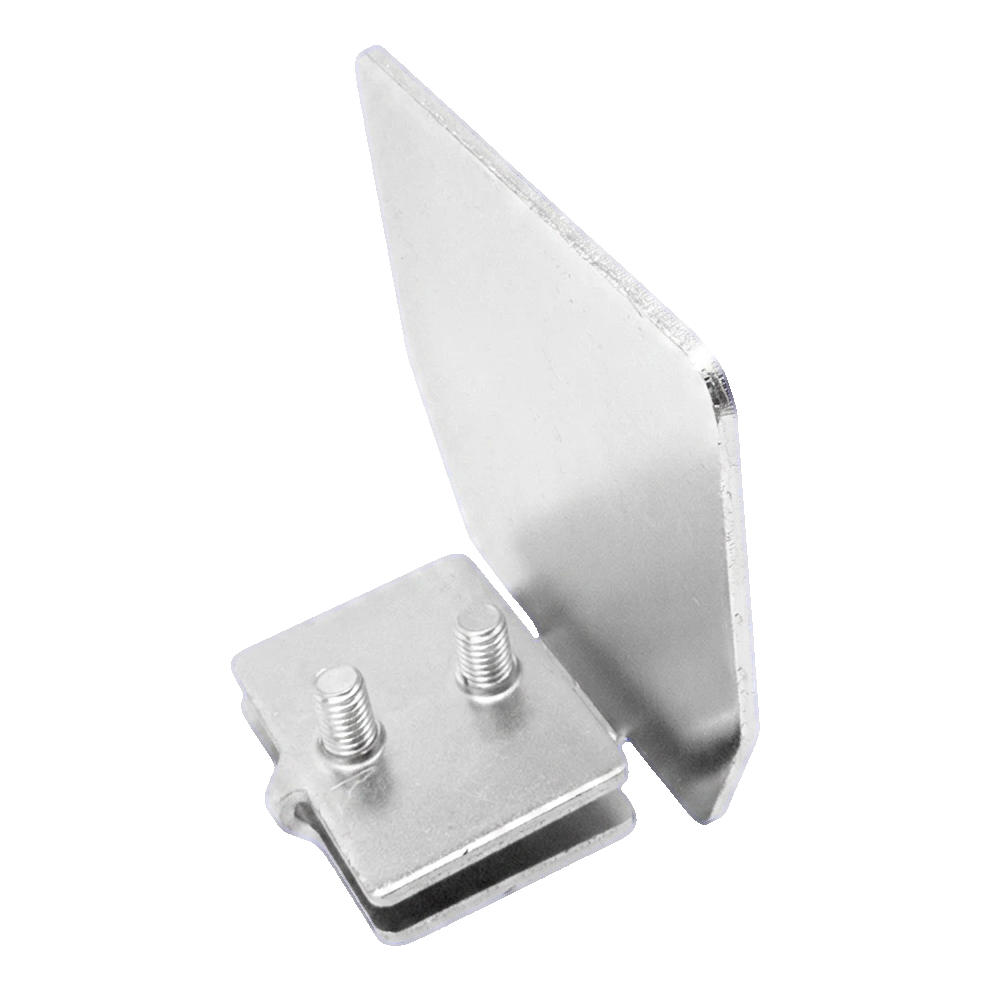

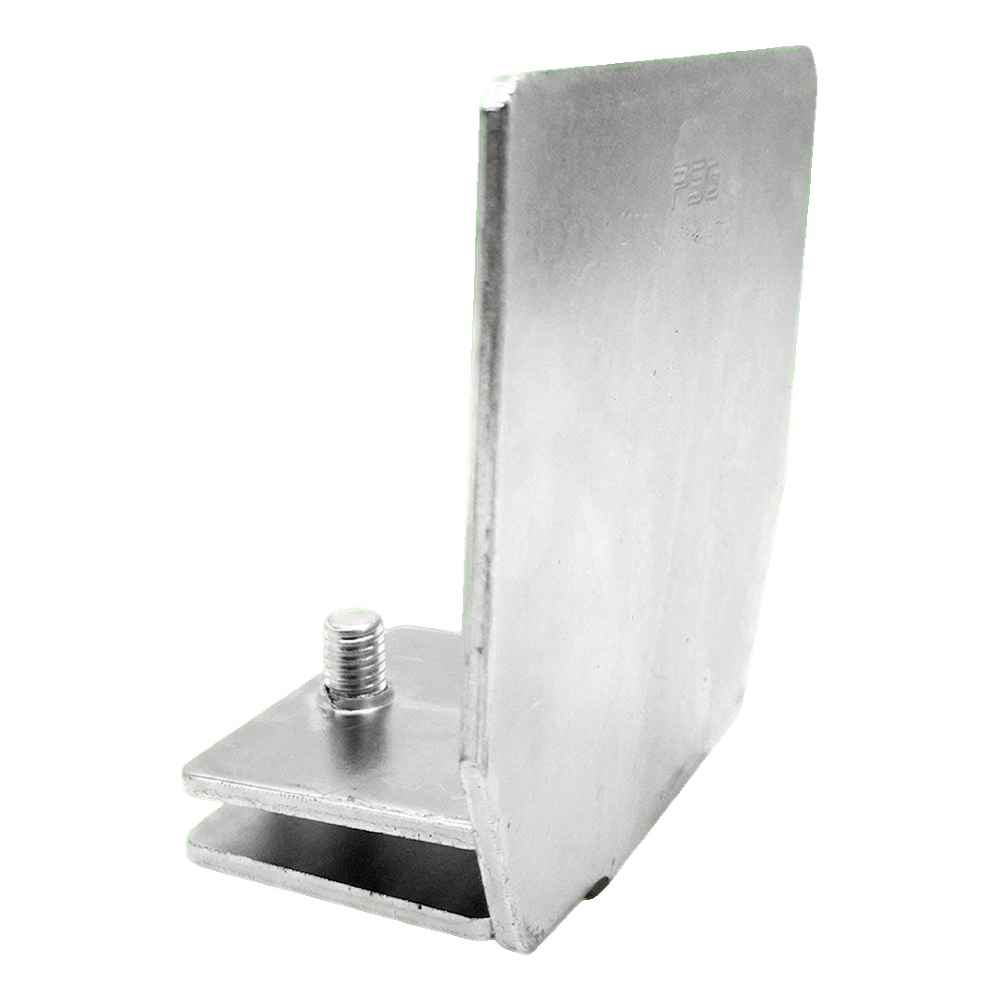

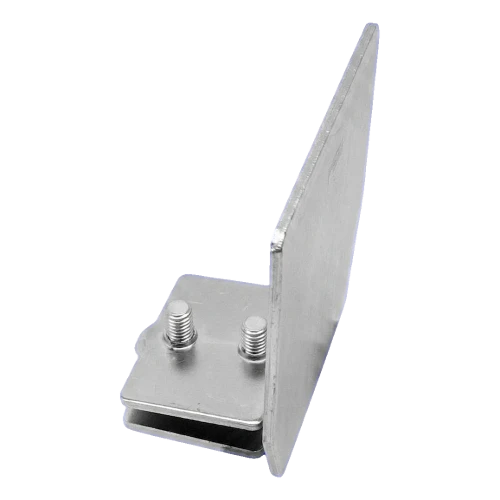

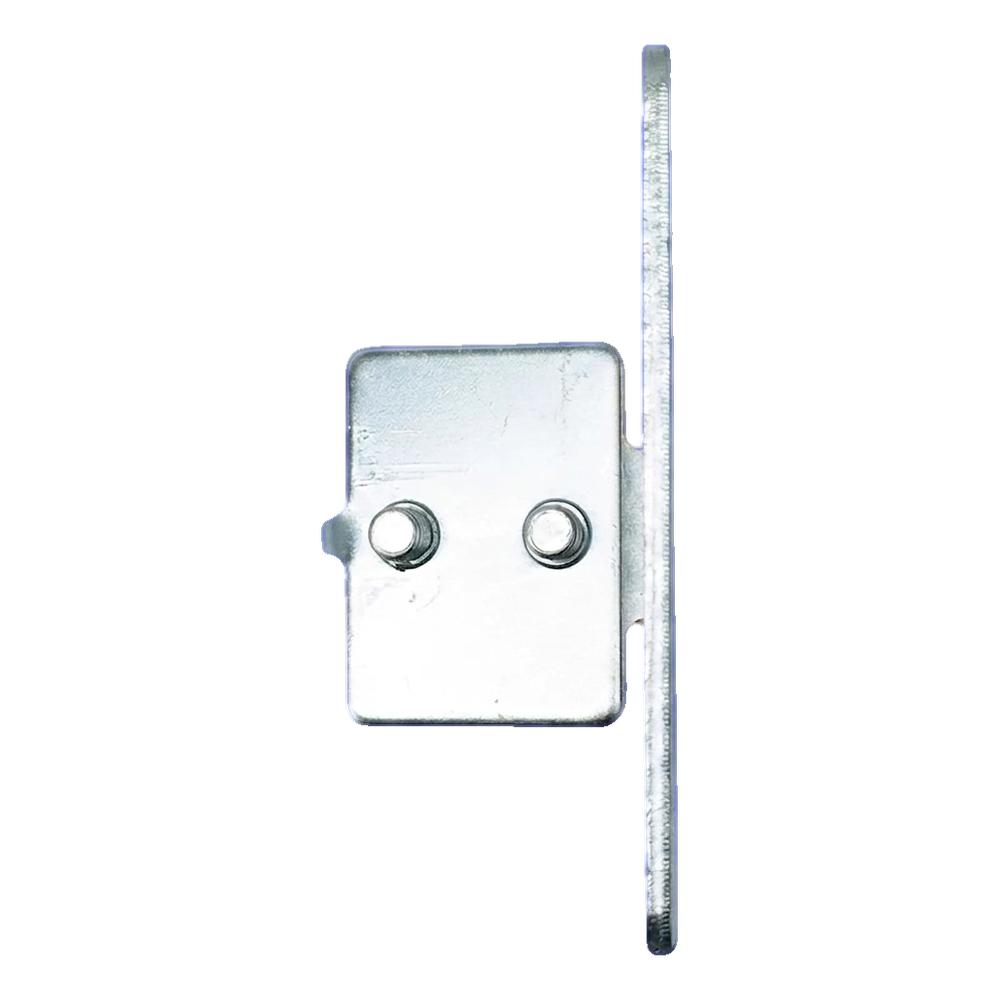

Il tappo terminale per monorotaia chiude l'estremità aperta della monorotaia del cancello scorrevole autoportante. È composto da una piastra frontale e da un morsetto che si inserisce nella monorotaia e si serra con le viti.

La piastra frontale ha dimensioni W × H pari a 100 × 87,5 mm e spessore t di 3 mm. Il morsetto si inserisce nella monorotaia per una profondità D di 40 mm.

La massa di un pezzo è di 0,33 kg. Il tappo terminale è adatto al profilo 89 × 100 × 5 mm.

Dimensioni

Piastra frontale W × H100 × 87,5 mm
Spessore della piastra t3 mm
Profondità del morsetto D40 mm
Larghezza del morsetto55 mm
Per profilo89 × 100 × 5 mm
Massa0,33 kg
Dimensioni secondo il disegno del produttore e i dati dell'offerta.

Materiale e rivestimento

Materialeacciaio
Rivestimentozincatura

Unità di vendita

Unità di vendita1 pz.
Massa unitaria0,33 kg
Massa secondo i dati del fornitore (valore indicativo).

Scelta e montaggio

  • ✓Verifica la sezione della monorotaia – il tappo terminale è adatto al profilo 89 × 100 × 5 mm.
  • ✓Inserisci il morsetto nell'estremità della monorotaia fino a portare la piastra frontale a battuta contro la sua faccia terminale.
  • ✓Serra le viti del morsetto finché il tappo terminale non risulta fissato alla monorotaia senza gioco.

Importante

Il tappo terminale non sostituisce il fermo cancello né il limitatore di corsa del cancello. Le posizioni di fine corsa dell'anta sono determinate dai fermi cancello del sistema.
