PSG staffa per supporto finecorsa cancello scorrevole autoportante 130×75 mm
Lascia un feedback sul prodotto
Staffa PSG per supporto finecorsa cancello scorrevole autoportante in acciaio zincato. Dimensioni 130×75×55 mm, spessore lamiera 3 mm. Angolare con fori asolati per regolazione posizione. Per montaggio laterale sede finecorsa. Peso 0,28 kg.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 001-250
Descrizione
PSG staffa per supporto finecorsa cancello scorrevole autoportante 130×75 mm

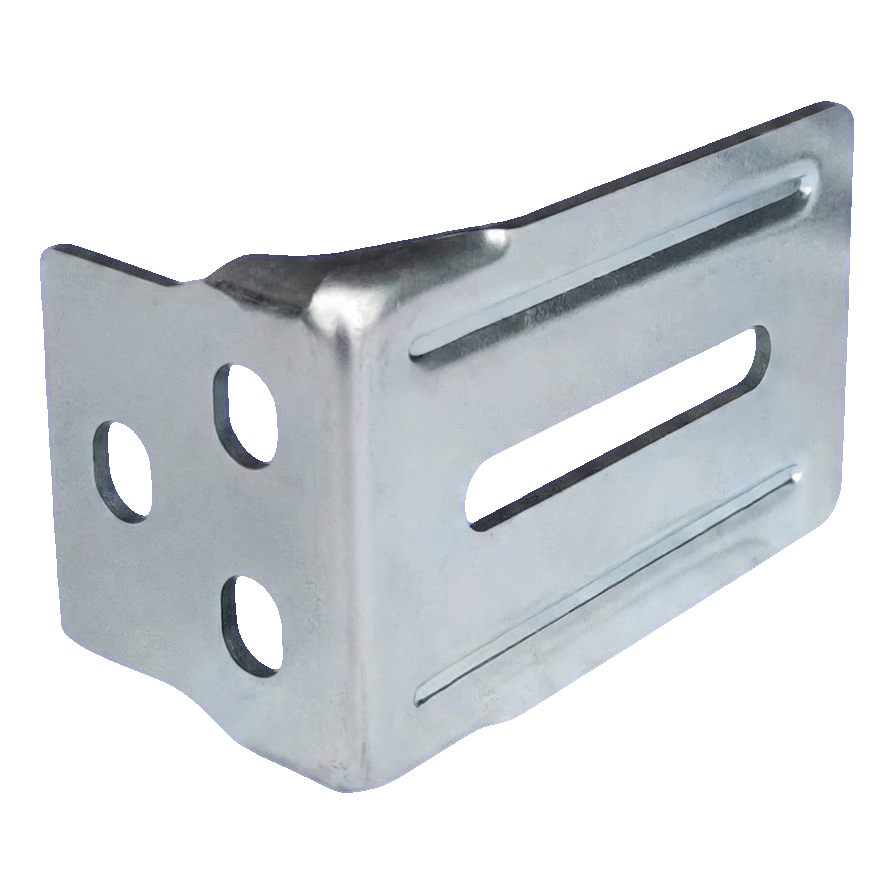

La staffa per supporto finecorsa PSG è un angolare in acciaio destinato al montaggio laterale della sede finecorsa nei cancelli scorrevoli autoportanti. Grazie alla solida costruzione in lamiera d'acciaio di spessore 3 mm garantisce un fissaggio stabile e durevole del meccanismo di finecorsa — elemento chiave responsabile della corretta chiusura del cancello scorrevole.

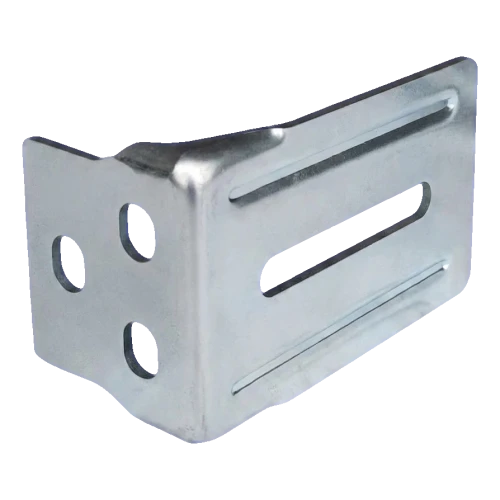

La staffa ha forma a L ed è dotata di fori asolati (oblunghi) sia sulla flangia verticale che su quella orizzontale, che consentono una regolazione precisa della posizione del supporto finecorsa durante il montaggio. I fori circolari sulla parete verticale servono per il fissaggio aggiuntivo. Tale costruzione permette alle aziende installatrici un montaggio rapido con possibilità di correzione della posizione senza necessità di forare nuovi fori.

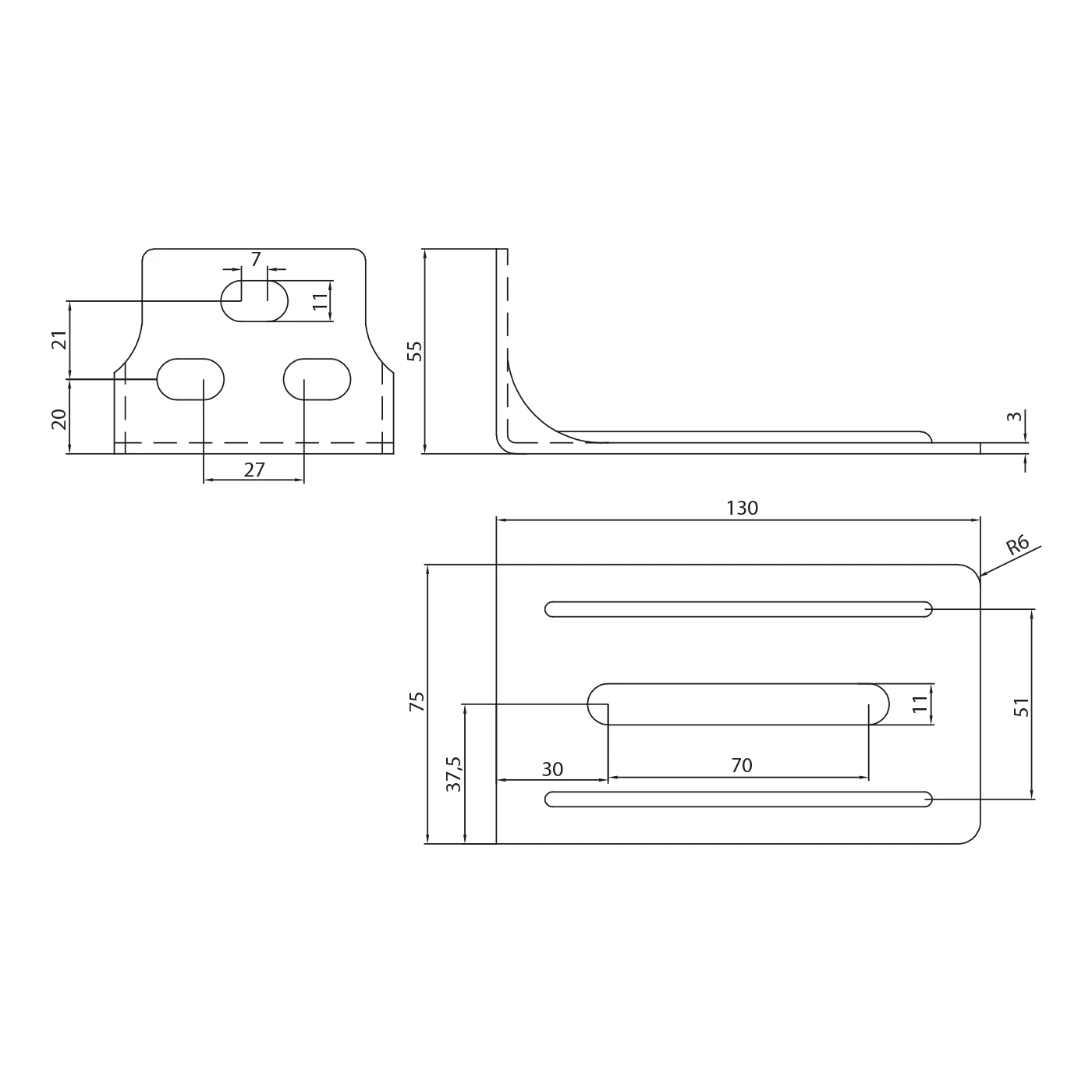

Dimensioni e specifica tecnica
- Lunghezza flangia orizzontale (L): 130 mm
- Larghezza staffa: 75 mm
- Altezza flangia verticale (H): 55 mm
- Spessore lamiera: 3 mm
- Raggio di raccordo spigoli: R6
- Fori asolati (di regolazione): 11 mm di larghezza
- Lunghezza foro asolato centrale (flangia orizzontale): 70 mm
- Interasse fori oblunghi (flangia orizzontale): 51 mm
- Interasse fori (flangia verticale): 27 × 21 mm
- Materiale: acciaio zincato
- Peso: 0,28 kg
- EAN: 5901289670272
- Produttore: PSG
Applicazione e montaggio
La staffa si monta lateralmente al montante o alla struttura portante del cancello. La flangia verticale con fori circolari e asolati serve per avvitare la staffa al supporto, mentre sulla flangia orizzontale viene fissato il supporto finecorsa (sede finecorsa). I fori asolati oblunghi garantiscono un campo di regolazione su tre assi, che permette il posizionamento preciso del rullo di finecorsa rispetto alla guida di scorrimento del cancello autoportante.
Elemento dedicato al sistema di cancelli scorrevoli autoportanti PSG — garantisce piena compatibilità con i supporti finecorsa di questo produttore.
