PSG perno con piastra 60×60 mm – cerniera inferiore per cancello a battente

Vai al Feedback del prodotto

PSG perno con piastra in acciaio, cerniera inferiore per cancello a battente. Piastra di montaggio 60×60×15 mm, perno Ø20 mm, lunghezza 89 mm. Portata della coppia di cerniere 150 kg su anta da 2 m. Peso 0,59 kg.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 4,55 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 7 giorni lavorativi

Caratteristiche del prodotto

[PIM] zawiasy #113

  • Diametro 20
  • Metodo di fissaggio Da murare
  • Materiale Acciaio

Descrizione

PSG perno con piastra 60×60 mm – cerniera inferiore per cancello a battente

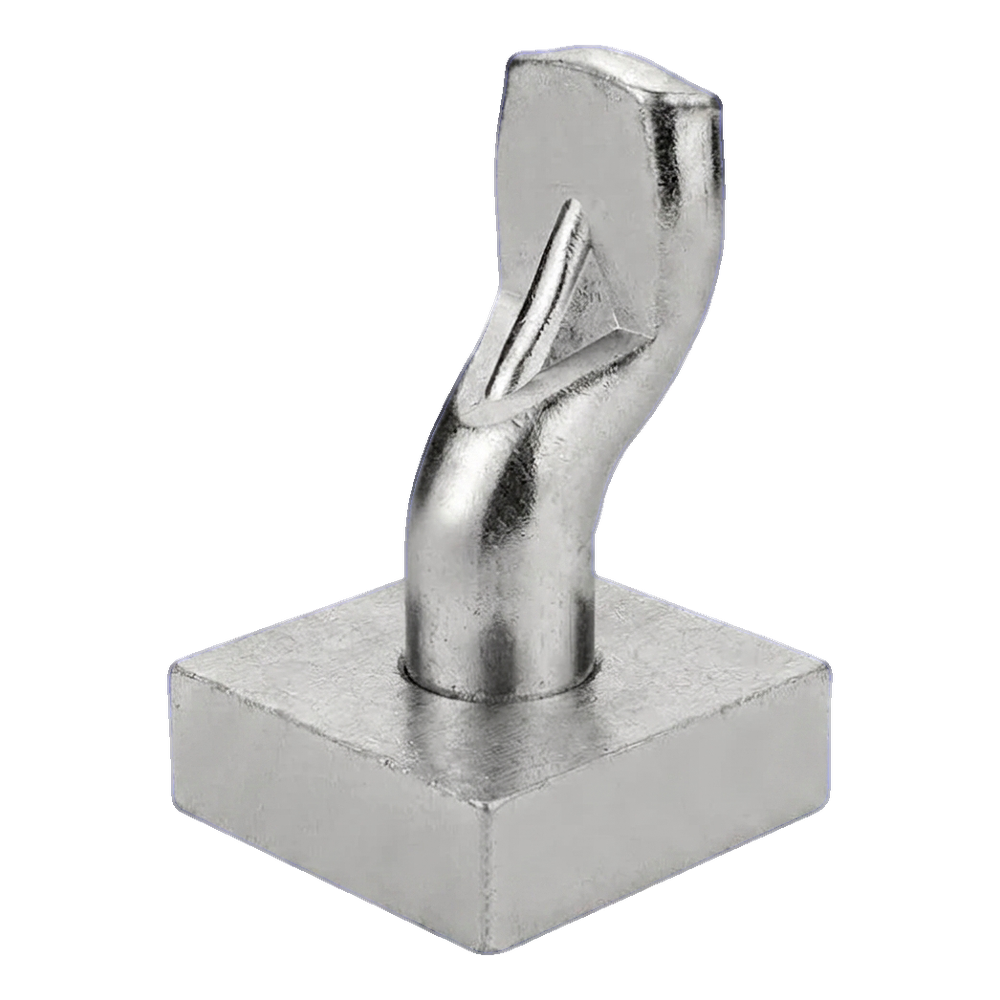

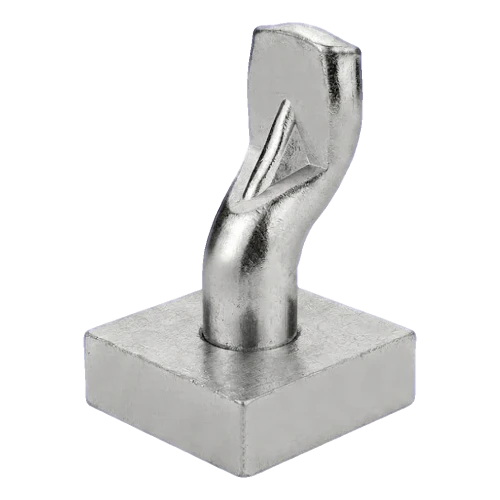

PSG perno con piastra – cerniera inferiore per cancello a battente, vista generale
PSG perno con piastra – cerniera inferiore per cancello a battente, vista generale

PSG perno con piastra (30) è una cerniera inferiore in acciaio progettata per il montaggio di cancelli a battente. L'elemento è composto da un perno che si inserisce nella boccola della cerniera superiore e da una piastra di montaggio quadrata che viene fissata alla base del cancello. La costruzione solida e monolitica in acciaio garantisce elevata portata e durata anche in caso di uso intensivo.

Il carico ammissibile della coppia di cerniere (superiore + inferiore) su un'anta del cancello lunga 2 m è di 150 kg, consentendo l'installazione sicura di ante pesanti con riempimento pieno o a pannelli. Il perno viene montato dal basso: la piastra costituisce una base stabile, mentre il perno profilato con scanalatura assicura un fissaggio sicuro e una libera rotazione dell'anta.

Dimensioni e parametri tecnici

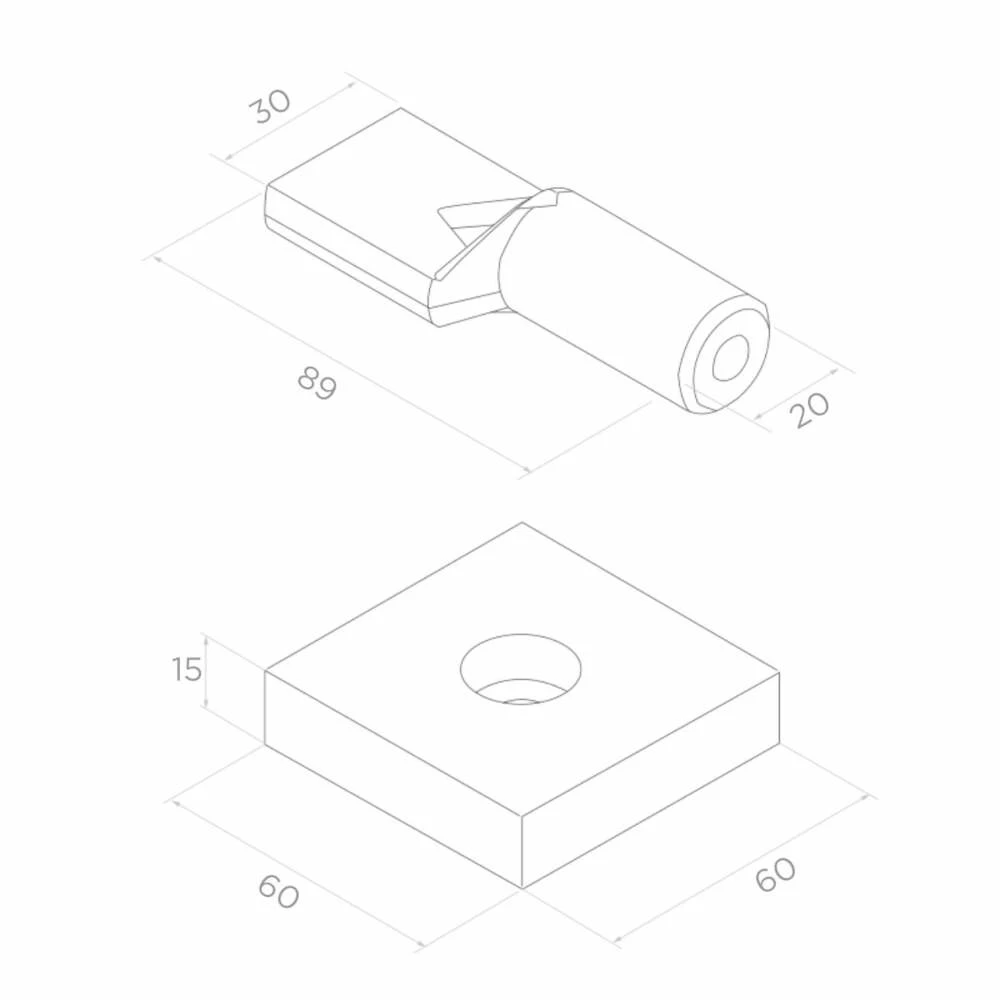

Disegno dimensionale del perno con piastra – vista isometrica con dimensioni
Disegno dimensionale del perno con piastra – vista isometrica con dimensioni
  • Lunghezza totale del perno: 89 mm
  • Larghezza della testa del perno: 30 mm
  • Diametro della parte cilindrica del perno (asse di rotazione): Ø20 mm
  • Dimensioni della piastra di montaggio: 60 × 60 mm
  • Spessore della piastra di montaggio: 15 mm
  • Materiale: acciaio
  • Peso: 0,59 kg
  • Carico ammissibile della coppia di cerniere (anta 2 m): 150 kg
  • EAN: 5901289676243
  • Produttore: PSG

Applicazione e montaggio

Il perno con piastra è l'elemento inferiore della cerniera del cancello a battente. La piastra viene montata al pilastro o alla base della recinzione mediante viti (foro centrale nella piastra), mentre il perno costituisce l'asse su cui ruota l'anta del cancello. Il prodotto è destinato ad essere utilizzato in coppia con l'apposita cerniera superiore - insieme formano un sistema completo di cerniere per un'anta. Grazie alla costruzione massiccia e alla geometria semplice, il montaggio è rapido e non richiede attrezzi specializzati, il che si traduce in tempi di realizzazione più brevi del lavoro in cantiere.
