PSG cremagliera dentata in acciaio zincato per cancelli scorrevoli 1000 mm modulo 4

Vai al Feedback del prodotto

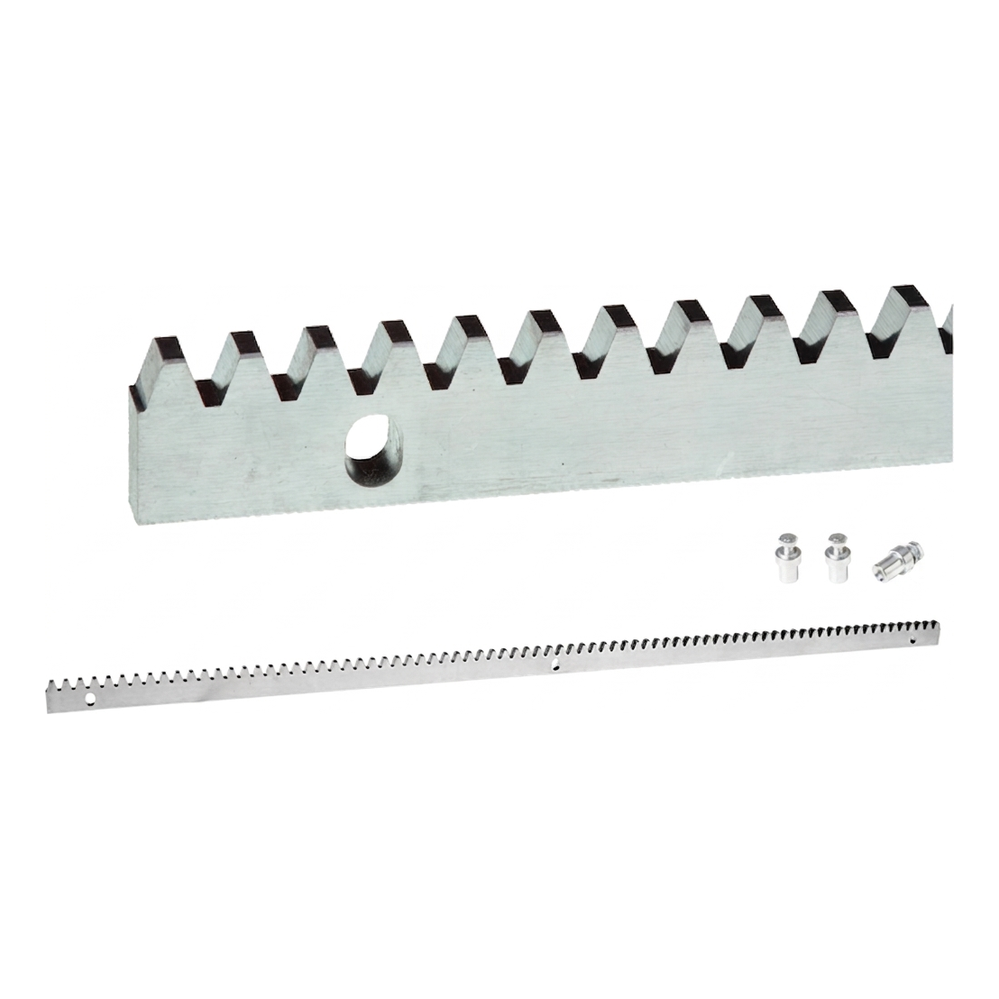

Cremagliera dentata PSG in acciaio zincato, lunghezza 1000 mm, modulo dente 4. Spessore 10 mm, peso 2,151 kg. Fori di montaggio di tipo oblungo. Per cancelli scorrevoli, compatibile con automazioni CAME, FAAC, NICE, BFT, BENINCA.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 6,34 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] Cat 121 #121

  • Materiale Acciaio

Descrizione

Cremagliera per cancelli scorrevoli · modulo 4 · 1000 mm

Cremagliera in acciaio con spessore 10 mm e lunghezza 1000 mm, dentatura modulo 4 e fori di montaggio asolati

4modulo dentatura
1000 mmlunghezza
10 mmspessore
zincaturarivestimento

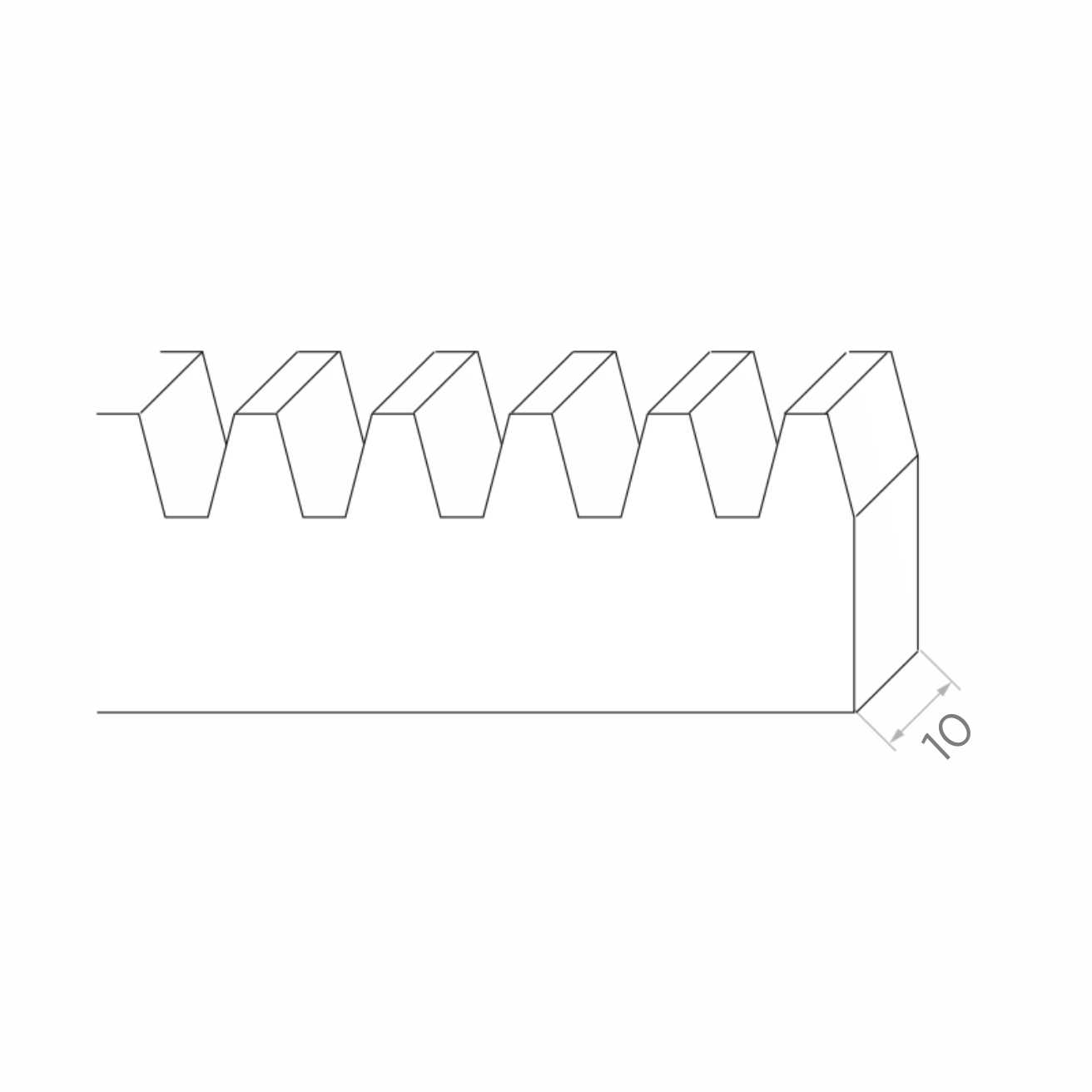

Disegno quotato della cremagliera: lunghezza L = 1000 mm, spessore t = 10 mm, modulo m = 4
Apri il disegno quotato a grandezza intera
Disegno indicativo: vista della cremagliera (interrotta) e sezione. L'altezza della cremagliera e la posizione dei fori sono indicative: il produttore non specifica l'altezza.

Scelta rapida

ImpiegoTrasmissione del moto dal pignone del motoriduttore all'anta del cancello scorrevole
SceltaPer automazioni con pignone modulo 4; scegli il numero di cremagliere in base alla lunghezza dell'anta
CondizioniIl rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità permanente, scegli l'esecuzione in base alle condizioni di esposizione

Informazioni sul prodotto

La cremagliera trasmette il moto dal pignone del motoriduttore all'anta del cancello scorrevole. Si avvita lungo l'anta e il pignone del motoriduttore scorre sui suoi denti.

La dentatura ha modulo m 4, compatibile con il pignone del motoriduttore avente lo stesso modulo. La cremagliera ha lunghezza L 1000 mm e spessore t 10 mm; i fori di montaggio asolati consentono di regolarne l'altezza rispetto al pignone.

L'acciaio è zincato (zincatura), il che lo protegge dalla corrosione in condizioni normali. La massa di un pezzo è di 2,151 kg.

Dimensioni

Modulo dentatura m4
Lunghezza L1000 mm
Spessore t10 mm
Boccole di montaggio incluse3 szt.
Dimensioni secondo il disegno del produttore e i dati dell'offerta; L indica la lunghezza nominale. Il produttore non specifica l'altezza della cremagliera.

Materiale e rivestimento

Materialeacciaio
Rivestimentozincatura

Unità di vendita

Unità di vendita1 pz.
Massa unitaria2,151 kg
Massa secondo i dati del fornitore (valore indicativo).

Scelta e montaggio

  • ✓Verifica il modulo del pignone del motoriduttore: la cremagliera ha modulo 4.
  • ✓Avvita le cremagliere all'anta tramite le boccole incluse (3 szt.); i fori asolati consentono di mettere in bolla la cremagliera.
  • ✓Nei punti di giunzione tra cremagliere consecutive, mantieni la continuità del passo dei denti; lascia un gioco tra cremagliera e pignone secondo le istruzioni dell'automazione.

Importante

I dati dell'offerta non indicano la massa ammissibile del cancello per questa cremagliera. Le istruzioni dell'automazione definiscono i criteri di scelta in base alla massa dell'anta.
