PSG Piantone balaustrata intermedio passante Ø 42,4 mm AISI 304 – 4 supporti, satinato

Vai al Feedback del prodotto

Piantone balaustrata PSG intermedio passante in acciaio inossidabile AISI 304, finitura satinata. Diametro Ø 42,4 mm, altezza 960 mm, spessore parete 2 mm. 4 supporti passanti per tubini Ø 12 mm, interasse 190 mm. Peso 2,4 kg.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 34,58 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

Disponibilità:
Temporaneamente non disponibile
Non disponibile

Caratteristiche del prodotto

[PIM] Cat 134 #134

  • Materiale AISI 304
  • Finitura Satinato
  • Sistema di montaggio 42,4 mm

Descrizione

PSG Montante intermedio per balaustra passante ø 42,4 mm AISI 304 – 4 supporti, satinato

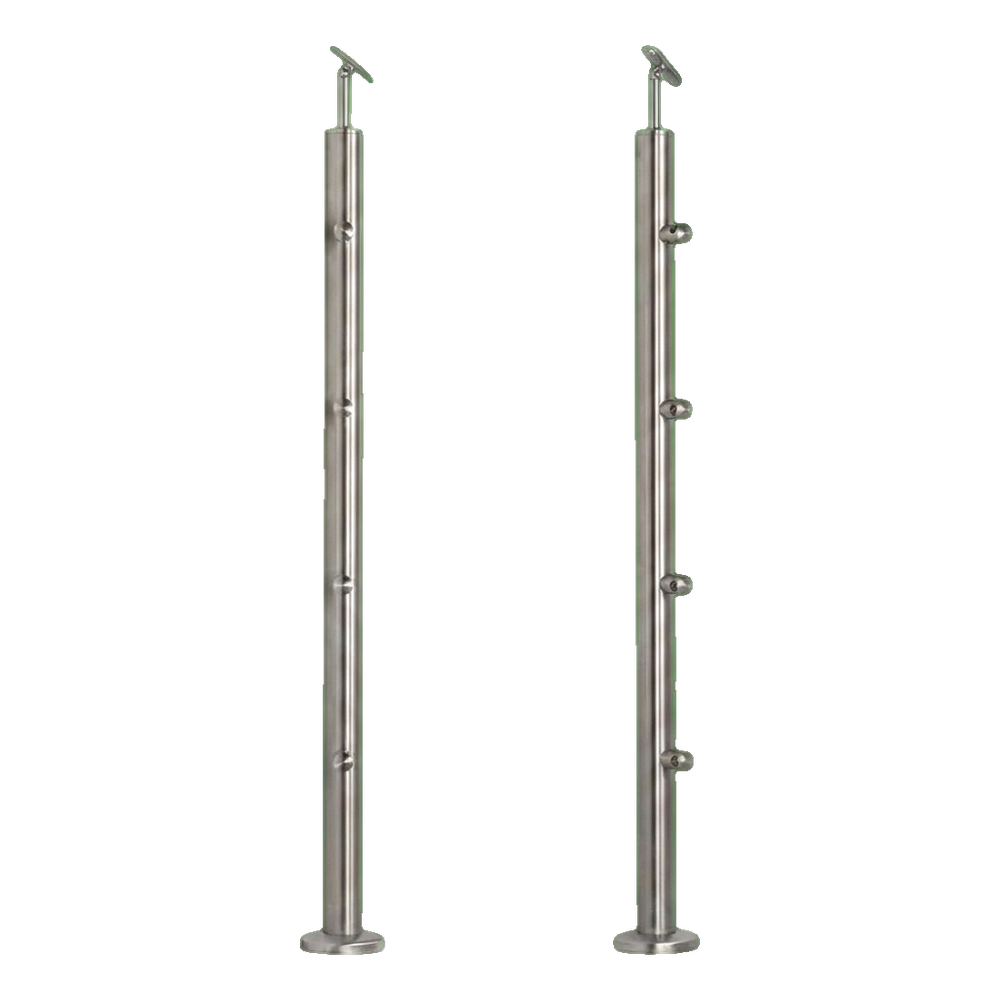

Montante intermedio per balaustra passante in acciaio inossidabile AISI 304 – vista frontale e laterale
Montante intermedio per balaustra passante in acciaio inossidabile AISI 304 – vista frontale e laterale

Montante intermedio per balaustra (passante) in acciaio inossidabile AISI 304 con finitura satinata — elemento costruttivo universale per balaustre di balconi e scale. Grazie ai 4 supporti passanti per tondini di riempimento ø 12 mm, il montante permette di creare riempimenti lineari estetici della balaustra senza necessità di forature aggiuntive.

I connettori per corrimano forniti nel kit non sono incollati permanentemente, il che offre all'installatore piena libertà — consente il posizionamento preciso del montante alle condizioni del cantiere e, se necessario, anche il taglio dovuto a irregolarità del pavimento. Per il montaggio dei connettori si raccomanda l'uso di colla anaerobica per acciaio inossidabile.

Parametri tecnici del montante

  • Materiale: acciaio inossidabile AISI 304
  • Finitura superficiale: satinata (levigata)
  • Diametro tubo montante: ø 42,4 mm
  • Spessore parete tubo: 2 mm
  • Altezza montante (tubo): 960 mm
  • Altezza totale con corrimano: 1002,4 mm
  • Interasse supporti passanti: 190 mm
  • Distanza da pavimento al primo supporto: 200 mm
  • Filettature di fissaggio supporti: 4× M6
  • Diametro tondini di riempimento: ø 12 mm
  • Destinazione: interni, montaggio a pavimento
  • Sistema: 42,4
  • Peso: 2,4 kg
  • EAN: 5903313202091

Contenuto del kit

  • Montante (tubo ø 42,4 × 960 mm)
  • Supporti passanti per tondini ø 12 mm — 4 pz.
  • Connettore corrimano (supporto)
  • Copertura (rosetta)

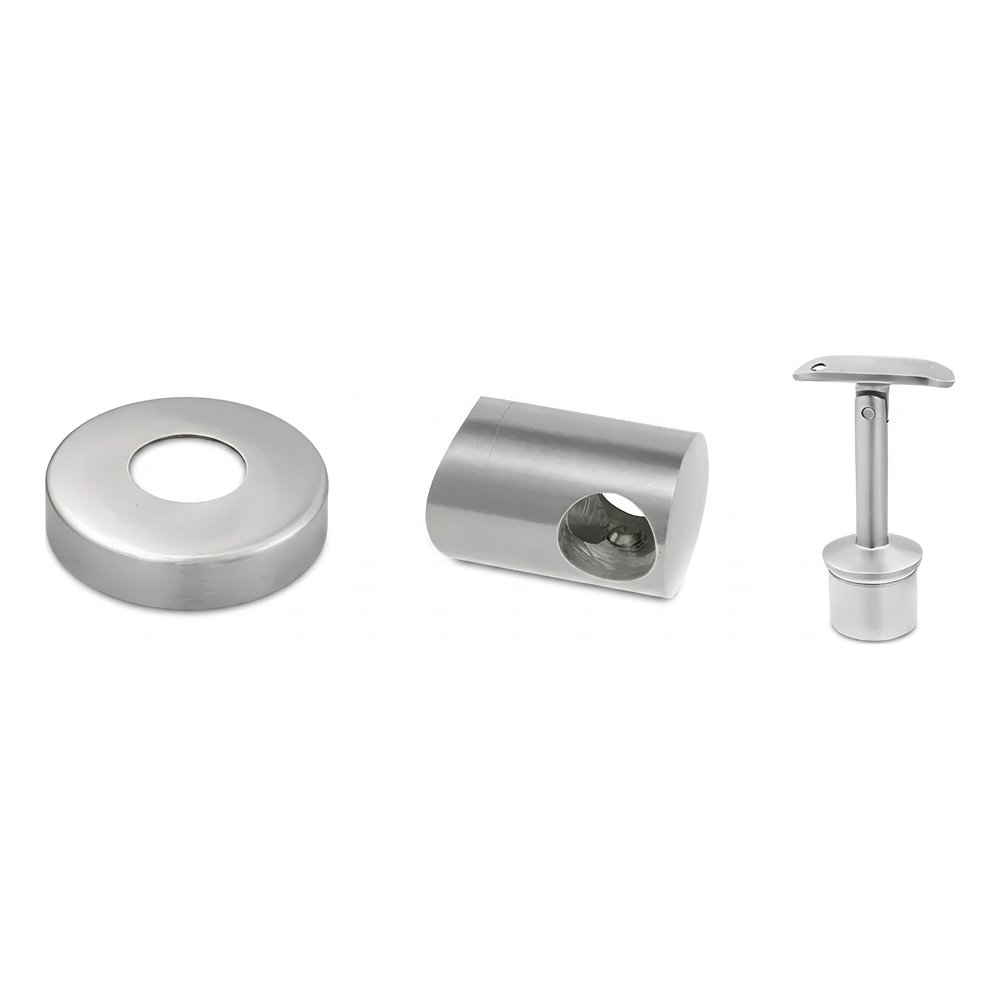

Elementi del kit – copertura, supporto passante e connettore corrimano
Elementi del kit – copertura, supporto passante e connettore corrimano

Componenti del kit

Ogni kit contiene componenti pronti per il montaggio: copertura per nascondere il punto di passaggio del montante attraverso il pavimento, quattro supporti passanti per tondini di riempimento e connettore corrimano regolabile. Questi elementi consentono una finitura rapida ed estetica della balaustra senza necessità di ordinare accessori separatamente.

Dimensioni dei componenti

Copertura (rosetta):

  • Diametro esterno: 105 mm
  • Diametro interno (foro): ø 42,4 mm
  • Altezza: 20 mm
  • Spessore flangia interna: 1,5 mm

Supporto passante:

  • Diametro esterno: ø 22 mm
  • Diametro foro per tondino: ø 12 mm
  • Foro di montaggio: ø 6,5 mm
  • Distanza asse foro dalla superficie: 20 mm

Connettore corrimano:

  • Altezza: 80 mm
  • Diametro perno: ø 14 mm
  • Diametro base: ø 42,4 mm
  • Compatibile con corrimano: ø 42,4 mm

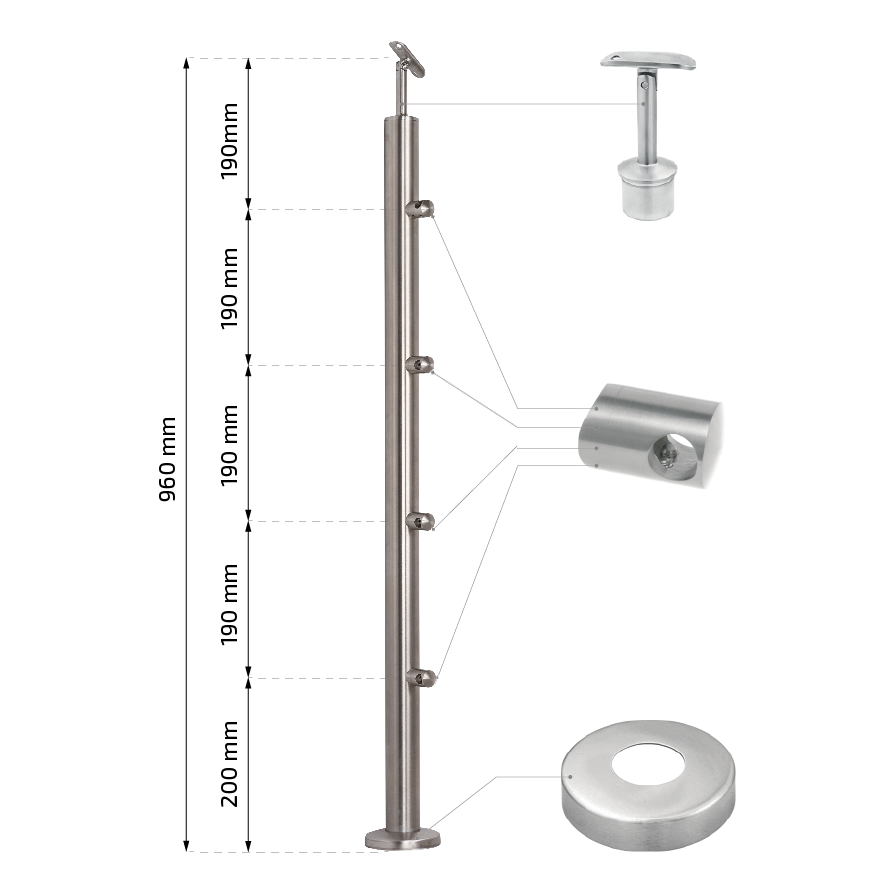

Disegno quotato del montante per balaustra con disposizione dei supporti e dimensioni complessive
Disegno quotato del montante per balaustra con disposizione dei supporti e dimensioni complessive

Schema quotato del montante

Il disegno mostra la disposizione dei supporti passanti sul montante. Il primo supporto è posizionato 200 mm sopra il livello del pavimento, e i successivi tre a intervalli regolari di 190 mm. L'altezza totale del tubo è 960 mm, mentre dopo il montaggio del connettore e del corrimano l'altezza raggiunge 1002,4 mm.

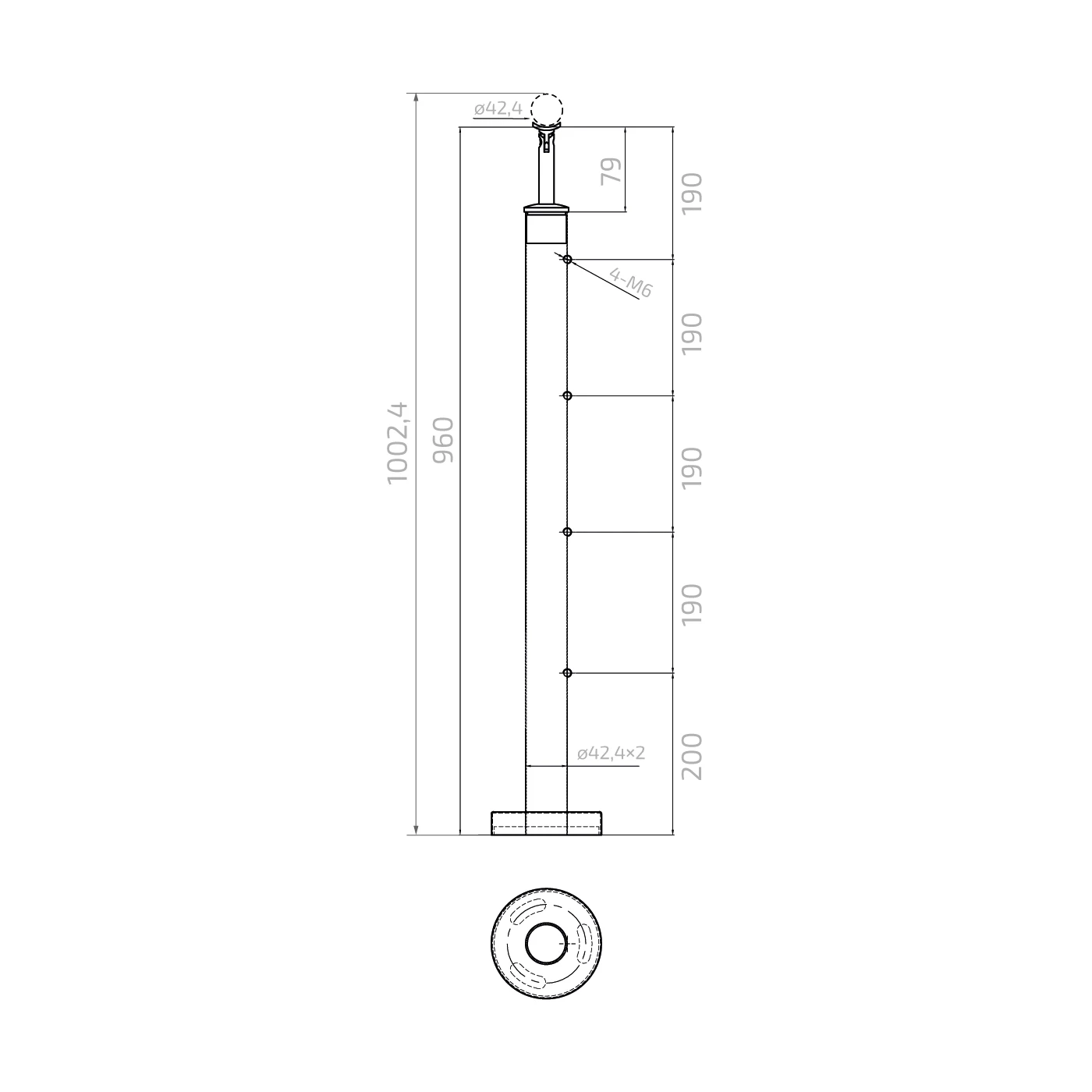

Disegno tecnico CAD del montante per balaustra con vista frontale e dall
Disegno tecnico CAD del montante per balaustra con vista frontale e dall'alto

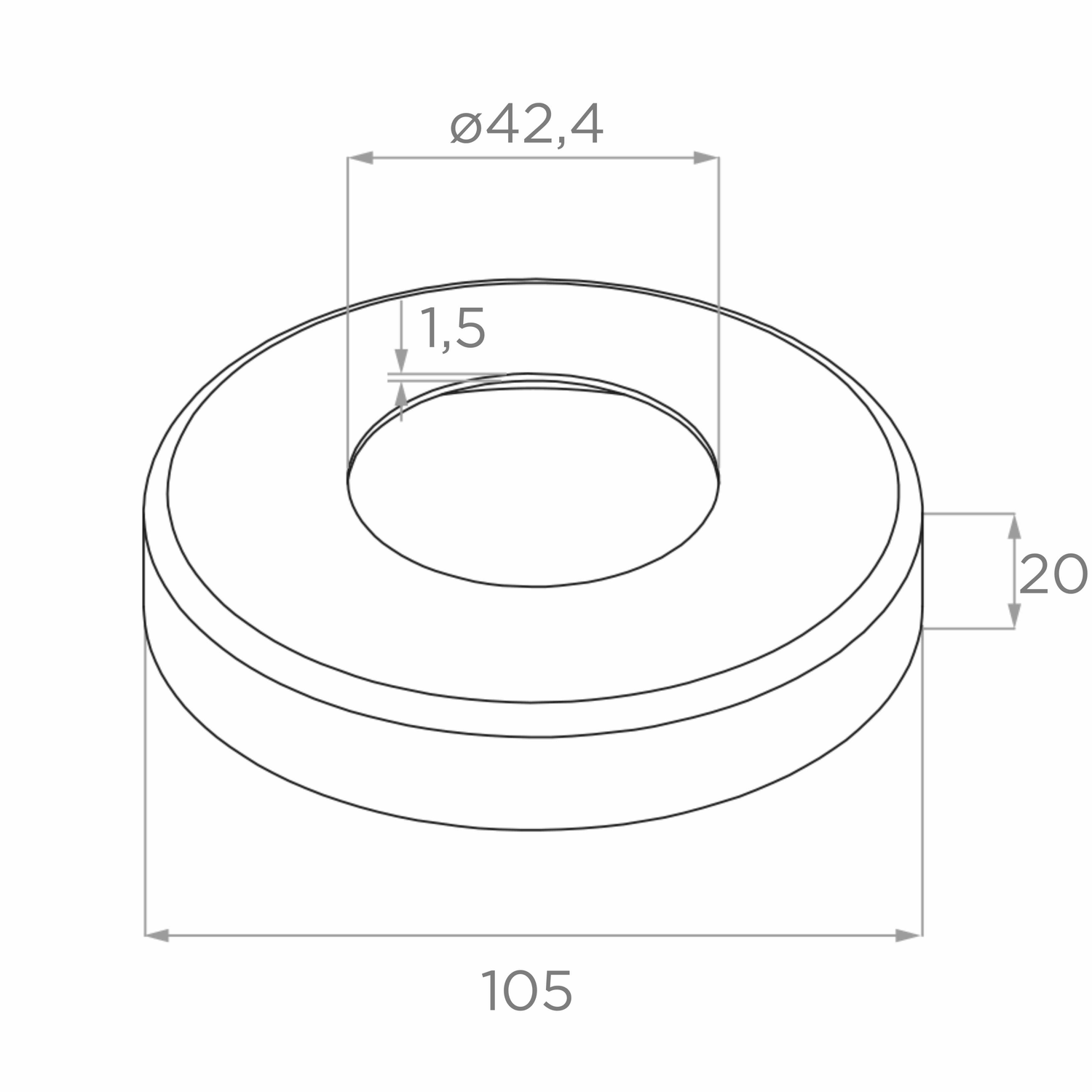

Disegno quotato delle coperture (rosette) ø 105 mm
Disegno quotato delle coperture (rosette) ø 105 mm

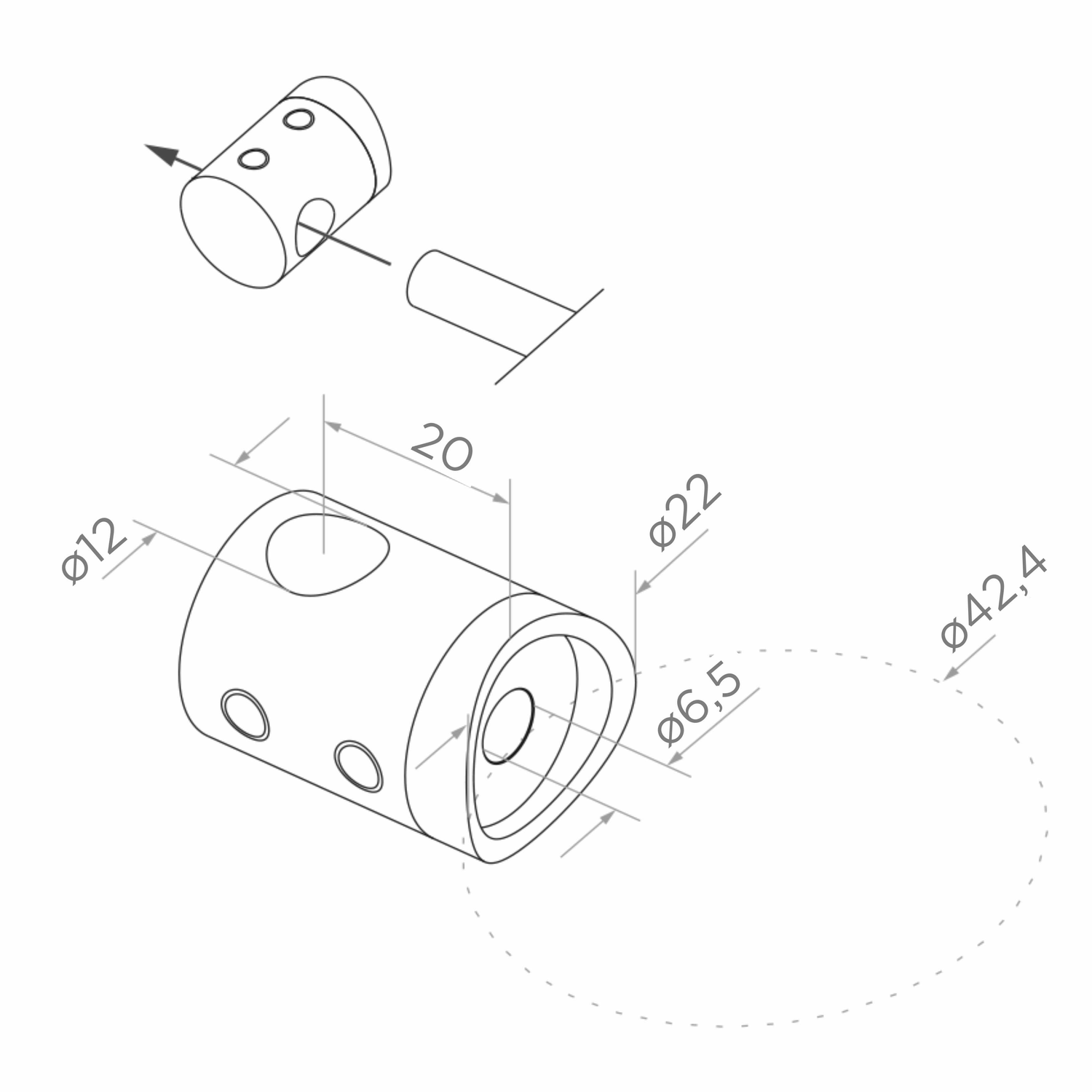

Disegno quotato del supporto passante per tondino ø 12 mm
Disegno quotato del supporto passante per tondino ø 12 mm

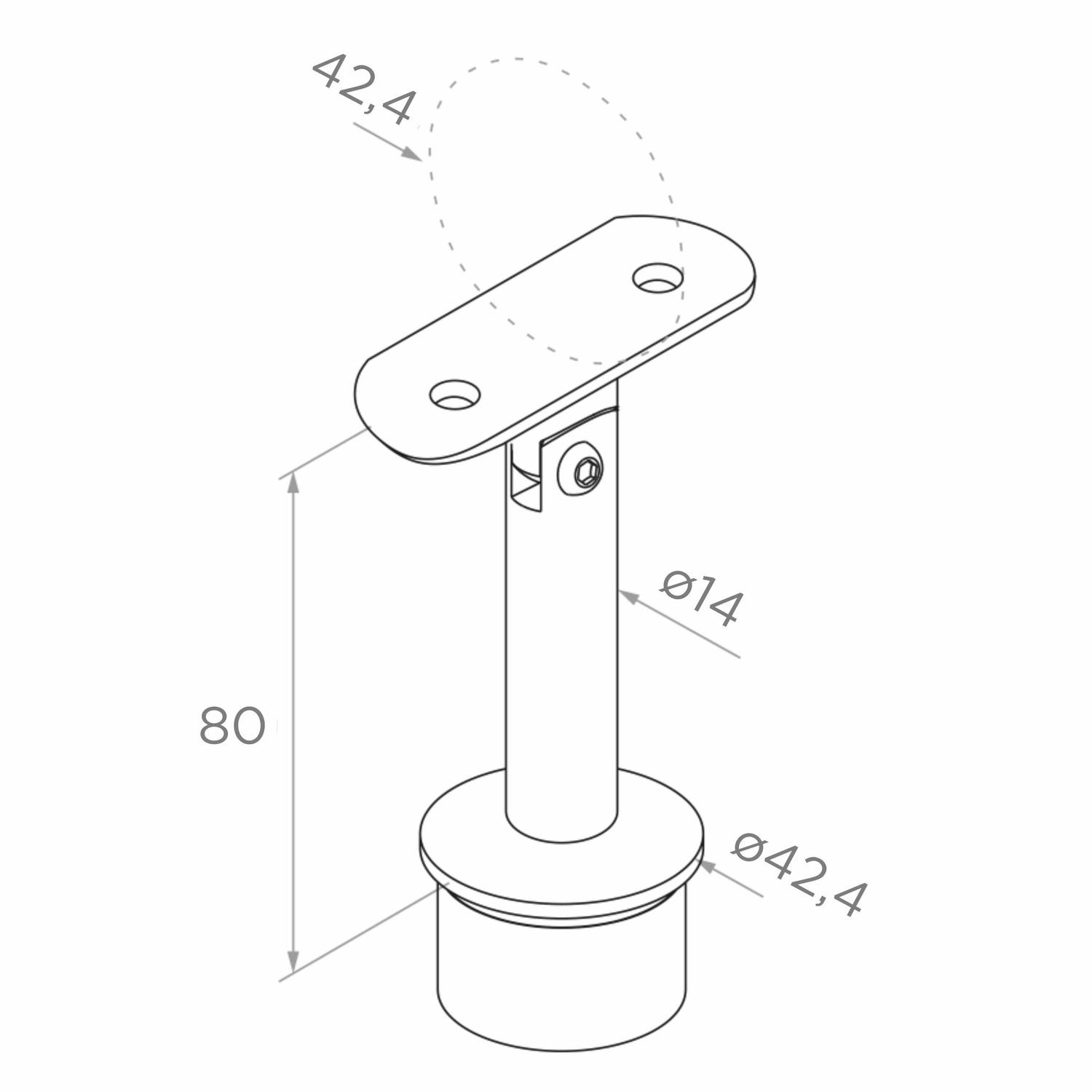

Disegno quotato del connettore corrimano con perno ø 14 mm
Disegno quotato del connettore corrimano con perno ø 14 mm

Vantaggi per l'installatore

  • Montaggio rapido — kit completo con copertura, supporti e connettore elimina la necessità di assemblare elementi separati
  • Connettore corrimano regolabile — non incollato permanentemente, consente adattamento preciso alle condizioni del cantiere
  • Possibilità di accorciamento del montante in caso di irregolarità del pavimento
  • Applicazione universale — adatto per balaustre di balconi e scale, sistema 42,4 garantisce compatibilità con ampia gamma di accessori
  • Acciaio AISI 304 con finitura satinata — durevole, resistente alla corrosione ed estetico
