» Morsetto laterale H30 nero anodizzato – morsetto terminale PV L50

Categorie

Morsetto laterale H30 nero anodizzato – morsetto terminale PV L50

Disponibilità: In magazzino (grande quantità)

Spedito entro: 7 giorni lavorativi

Peso: 0.02 kg

Prezzo/ pz.: 0,34 € 0.34

incl. 22.00% IVA, escl. costi di spedizione

Prezzo netto/ pz.: (0,28 €)

escl. 22.00% IVA, escl. costi di spedizione

* Opzioni di imballaggio:

Pezzo
Imballaggio: 250 pezzi
Imballaggio: 5000 pezzi
Imballaggio: 10000 pezzi

quantità pz.

Totale:

prodotto non disponibile

aggiungi alla lista dei desideri

* - Campo obbligatorio

Valutazione:

4.125

Fornitore: -

Codice prodotto: PV-03-02

consiglia a un amico

Descrizione

Morsetto laterale H30 nero anodizzato – morsetto terminale PV L50

Morsetto laterale (terminale) H30 per il fissaggio del bordo esterno dei pannelli fotovoltaici con spessore cornice di 30 mm. Realizzato in alluminio 6060 con anodizzazione nera, che aumenta la resistenza alla corrosione e garantisce un aspetto estetico dell'impianto.

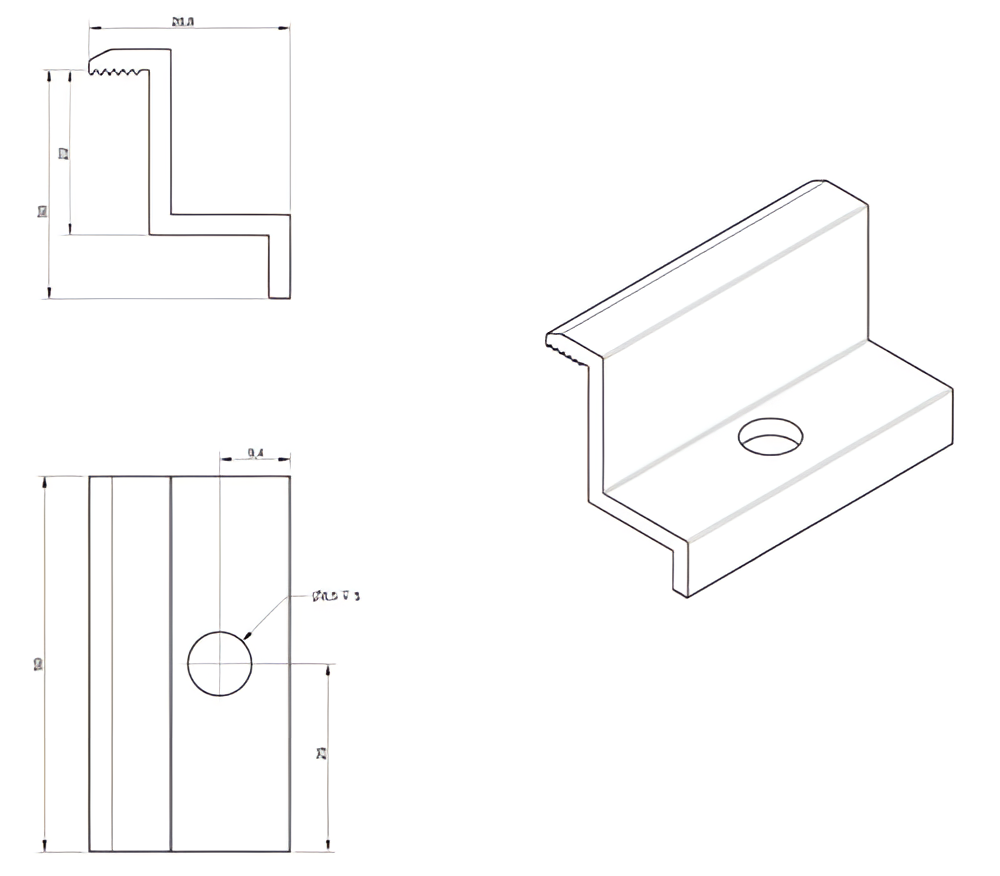

Disegno tecnico del morsetto laterale H30 – vista dimensionale e vista isometrica

Applicazione e montaggio

Il morsetto laterale funge da elemento di finitura alle estremità delle file di moduli fotovoltaici — sia su tetti piani che inclinati. Per il fissaggio dei pannelli tra loro è necessario utilizzare i morsetti centrali. Nella confezione è incluso esclusivamente il morsetto in alluminio — la vite e il dado devono essere scelti separatamente.

Compatibilità con i profili di montaggio

Profili in alluminio per vite esagonale

Profili in alluminio per vite a T

Profili trapezoidali per tetti in lamiera grecata

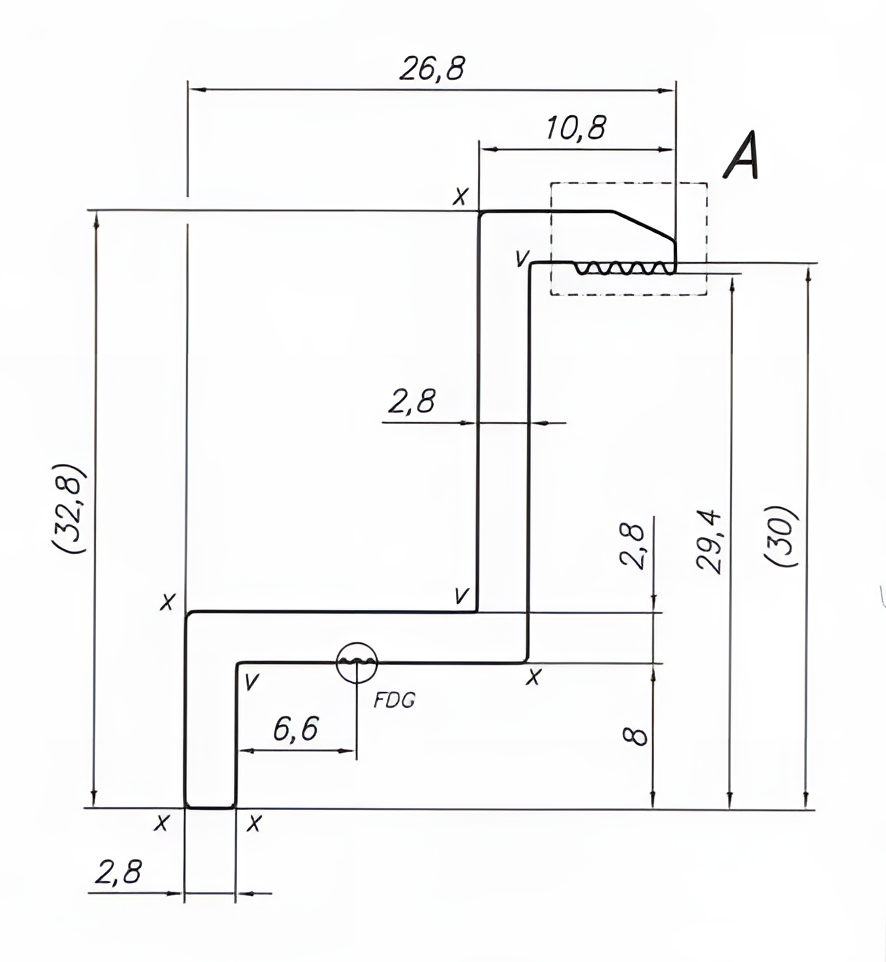

Disegno dimensionale del profilo del morsetto laterale H30 – sezione con dimensioni dettagliate

Dimensioni e parametri tecnici

Larghezza: 26,8 mm

Altezza totale: 32,8 mm

Altezza utile (H): 30 mm

Lunghezza: 50 mm

Foro di montaggio: Ø8,5 mm (per vite M8)

Spessore parete: 2,8 mm

Materiale: alluminio 6060

Finitura: anodizzazione nera

Colore: nero

Scelta della vite a brugola DIN 912

Tipo di profilo	Dimensione vite
Profilo a T	M8x20
Profilo esagonale	M8x20
Ponte trapezoidale (per chiavetta)	M8x20
Ponte trapezoidale (per vite esagonale)	M8x20

La coppia di serraggio consigliata deve essere scelta in conformità con le linee guida del produttore dei pannelli fotovoltaici.

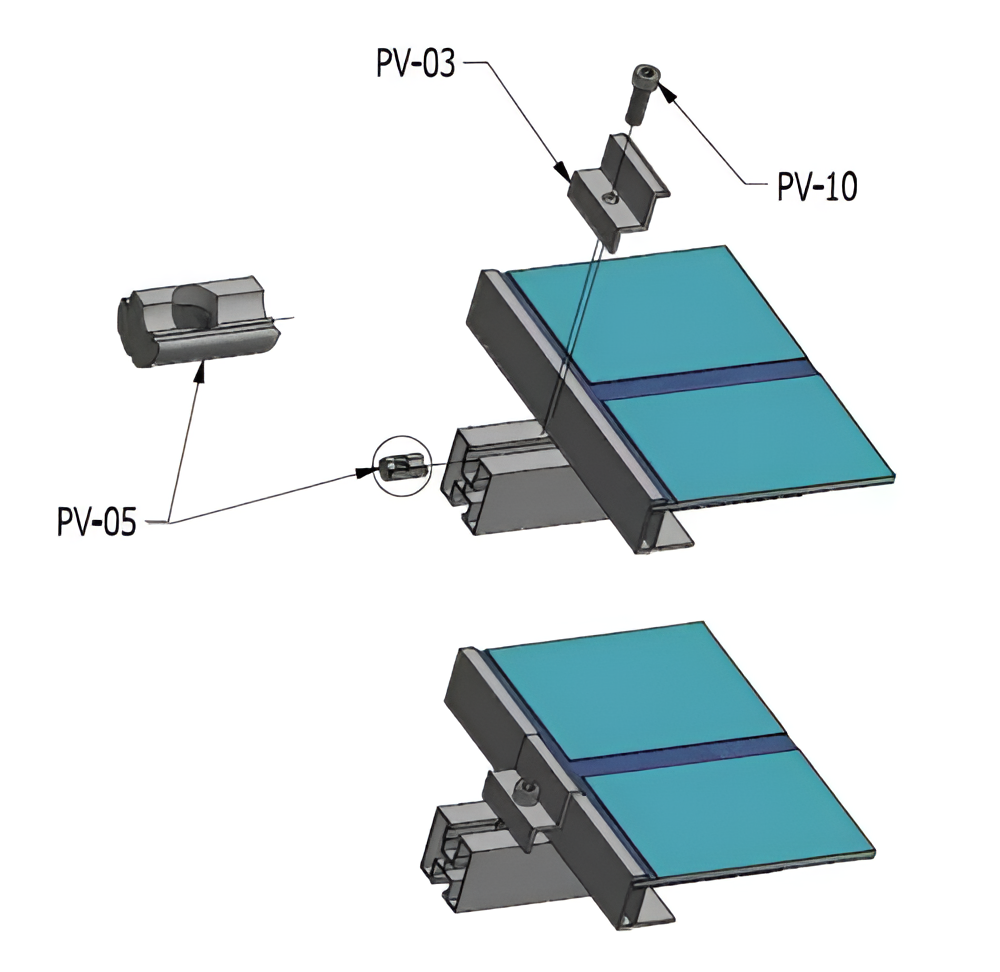

Schema di montaggio del morsetto laterale con chiavetta scorrevole e vite su profilo in alluminio

Lo schema di montaggio mostra il modo in cui il morsetto laterale viene inserito sul profilo in alluminio utilizzando una chiavetta scorrevole e una vite a brugola. Il morsetto preme sul bordo del modulo fotovoltaico, garantendo un fissaggio stabile e sicuro.

Istruzioni di montaggio delle chiavette scorrevoli e delle viti sul profilo in alluminio del sistema fotovoltaico

Dati tecnici

Tipo di morsetto	Laterale
Spessore pannello [mm]	30
Colore	Nero
Pin di messa a terra	No
Accessori inclusi	Senza accessori
