Kozza KE 105 – profilo in alluminio tipo L per parapetti tutto vetro 5000 mm
Lascia un feedback sul prodotto
Profilo in alluminio Kozza KE 105 tipo L per parapetti tutto vetro. Lunghezza 5000 mm, larghezza 120 mm, altezza 110 mm. Alluminio EN AW 6063, anodizzato opaco. Vetro 12-21,52 mm, fissaggio longitudinale dall'alto. Peso 30 kg. Sistema piatto a camere.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 000-871
Caratteristiche del prodotto
[PIM] balustrady-caloszklane #128
- Tipo di accessorio Profilo a U
- Materiale Alluminio
Descrizione
Kozza KE 105 – profilo in alluminio tipo L per parapetti tutto vetro 5000 mm, fissaggio longitudinale dall'alto

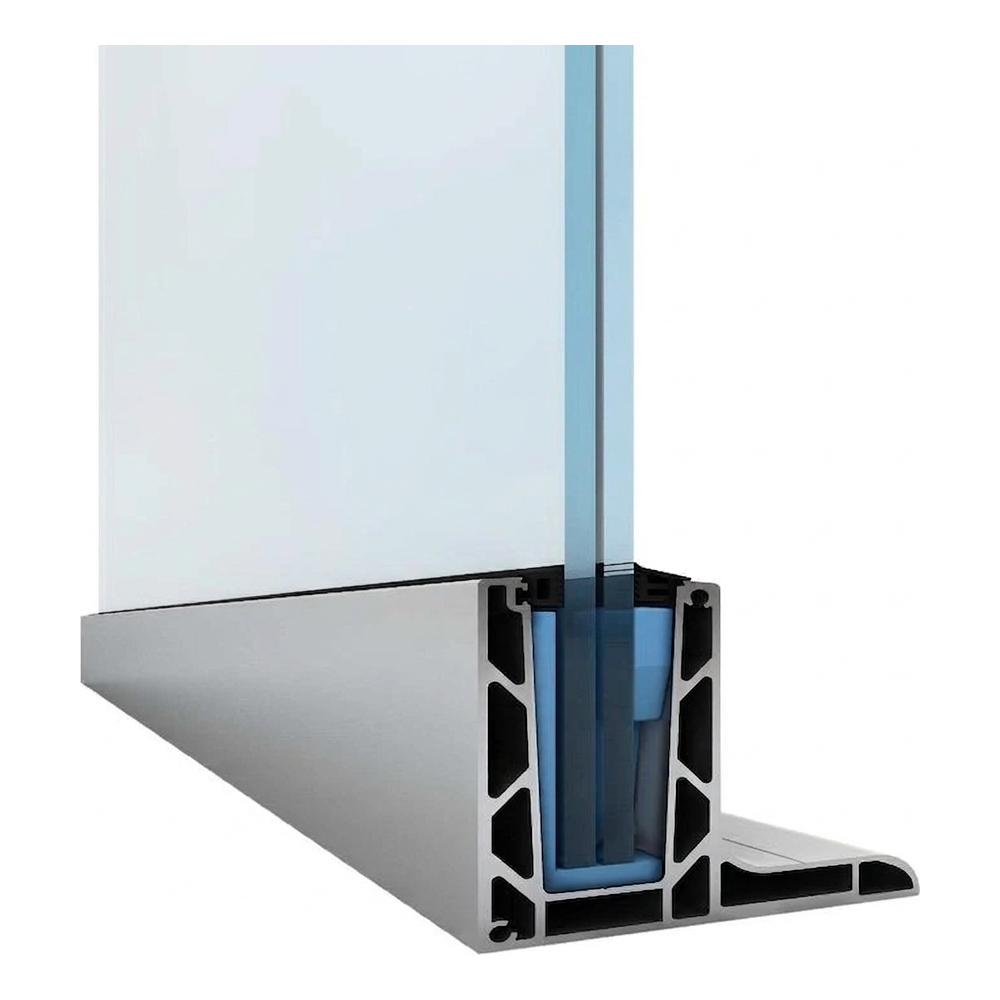

Kozza KE 105 è un profilo in alluminio tipo L a camere, progettato per la realizzazione di parapetti tutto vetro. È stato sviluppato in base alle esigenze degli architetti e si adatta sia agli spazi residenziali sia ai grandi edifici commerciali — hotel, centri commerciali o uffici. Grazie al fissaggio longitudinale dall'alto, il profilo si installa direttamente sul bordo della soletta o dell'attico, creando una linea di fissaggio del vetro minimalista e quasi invisibile.
Il sistema piatto abbinato all'anodizzazione opaca garantisce un'estetica moderna e sobria: il profilo non domina visivamente e la lastra di vetro diventa l'elemento principale del parapetto. L'ampio intervallo di spessori del vetro, da 12 a 21,52 mm, consente di scegliere con flessibilità i pannelli in vetro in base ai requisiti statici e progettuali di ogni investimento.

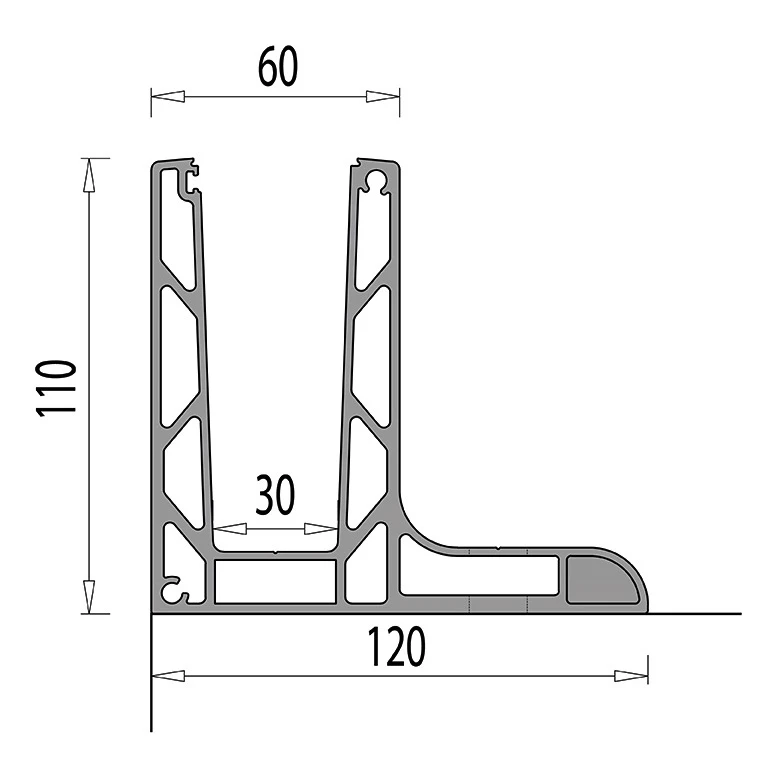

Parametri tecnici del profilo
- Lunghezza del profilo: 5000 mm
- Altezza del profilo: 110 mm
- Larghezza della base: 120 mm
- Larghezza della parte superiore del canale per il vetro: 60 mm
- Larghezza interna del canale: 30 mm
- Intervallo di spessore del vetro: 12–21,52 mm
- Fissaggio: longitudinale dall'alto
- Sistema: piatto
- Materiale: lega di alluminio EN AW 6063
- Finitura: anodizzazione opaca
- Peso: 30 kg
- EAN: 5903313202466
Fori di montaggio
Il profilo è dotato di 17 fori di montaggio distribuiti su tutta la lunghezza. I fori passanti hanno un diametro di Ø 12 mm, mentre le svasature di Ø 29 mm. L'interasse tra i fori è di 300 mm, con una distanza dal bordo di 100 mm da ciascuna estremità del profilo. Questa disposizione garantisce una distribuzione uniforme dei carichi e un montaggio rapido con ancoranti meccanici o chimici.
Compatibilità con il vetro
Il profilo KE 105 è compatibile con tre intervalli di spessore del vetro, che consentono di adattarlo a diversi requisiti statici e progettuali:
- Vetro 12–13,52 mm — pannelli standard temprati e stratificati
- Vetro 16–17,52 mm — vetro di sicurezza stratificato (ad es. 2×8 mm + film PVB)
- Vetro 20–21,52 mm — lastre stratificate di grande spessore per applicazioni con requisiti di resistenza elevati (ad es. 2×10 mm + film PVB)
Metodi di ancoraggio
Il sistema Kozza KE 105 offre flessibilità nella scelta del metodo di ancoraggio. A seconda del supporto e dei requisiti strutturali, il profilo può essere fissato con diversi tipi di tasselli, meccanici o chimici. L'illustrazione mostra tre varianti di installazione del profilo nel calcestruzzo, così l'installatore può scegliere la soluzione ottimale per il tipo di struttura.

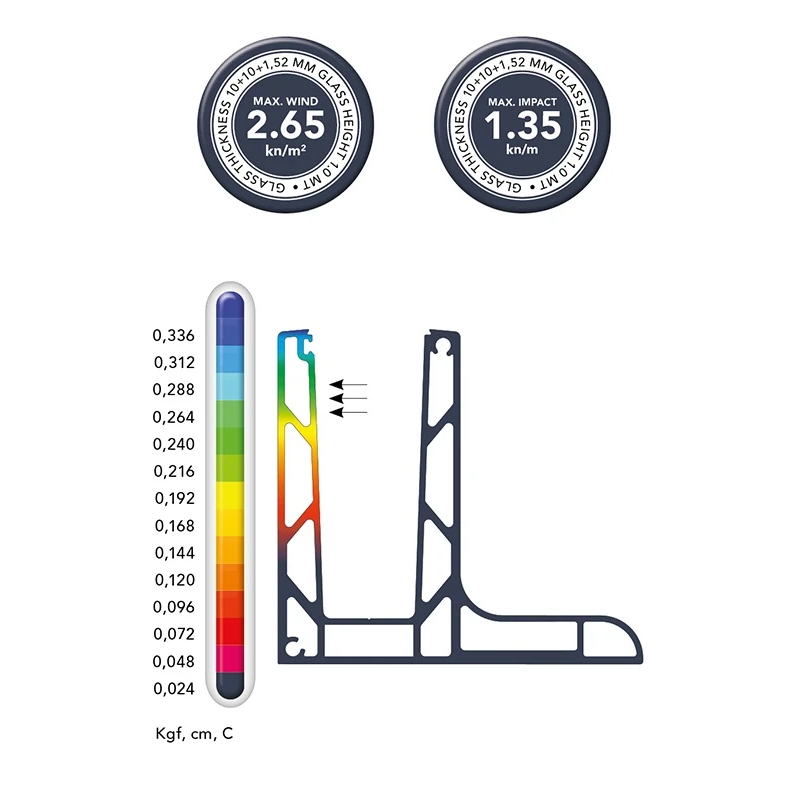

Resistenza ai carichi — risultati dei test
Il profilo KE 105 con vetro stratificato 10+10+1,52 mm di altezza 1,0 m raggiunge un carico massimo del vento di 2,65 kN/m² e una resistenza massima all'urto di 1,35 kN/m. L'analisi numerica (FEM) conferma valori di spostamento minimi anche in presenza di carichi orizzontali estremi inferiori a 500 kg (5000 N) per metro di lunghezza della base del profilo.
Carichi massimi della serie KE in base allo spessore e all'altezza del vetro
Carichi massimi da vento e da urto per la serie KE
| Serie KE | Vetro 12-13.52 mm | Vetro 16-17.52 mm | Vetro 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | |||||||
| Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Realizzazioni e applicazioni

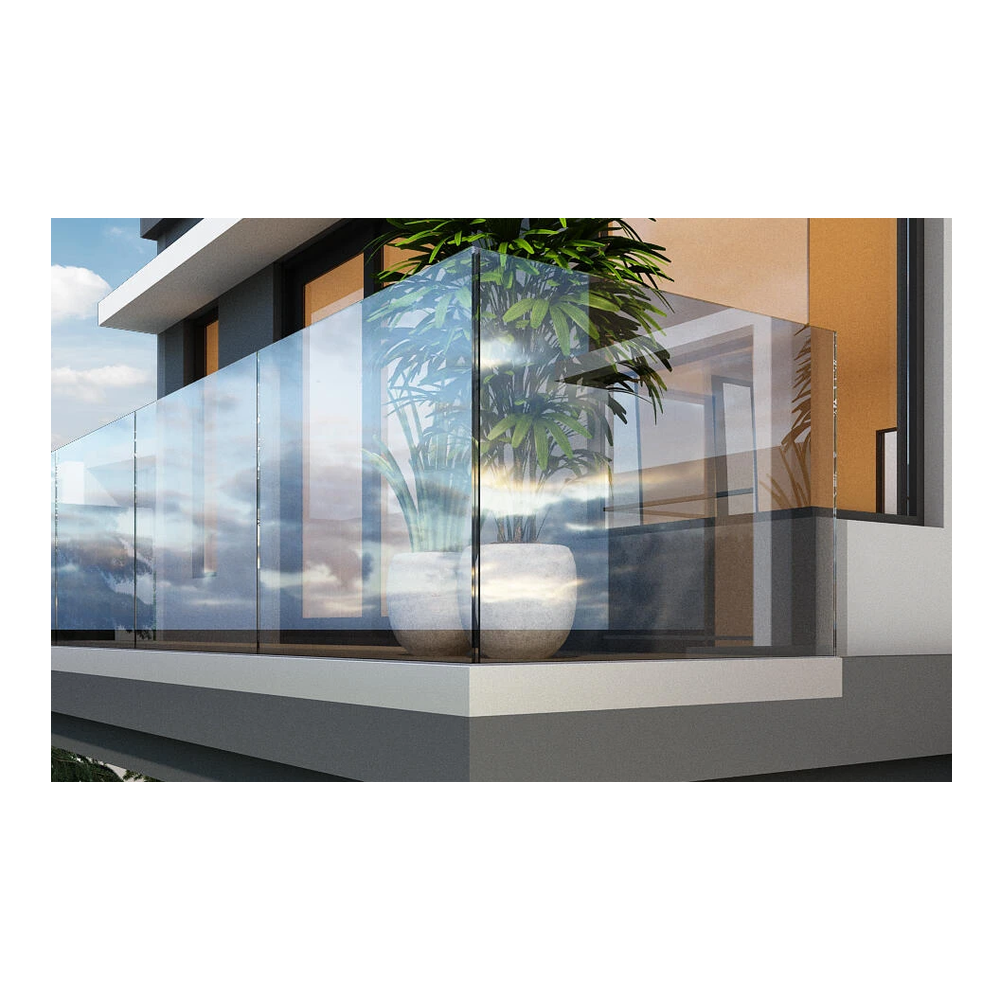

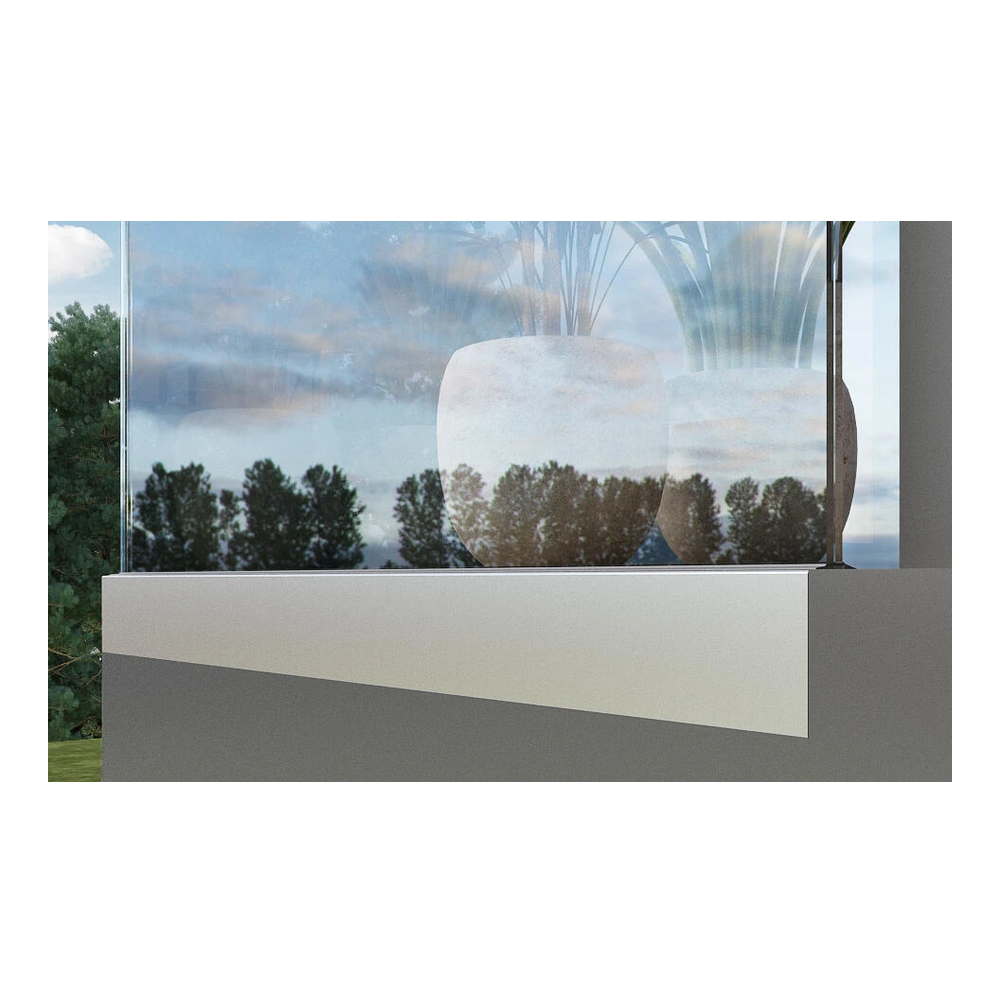

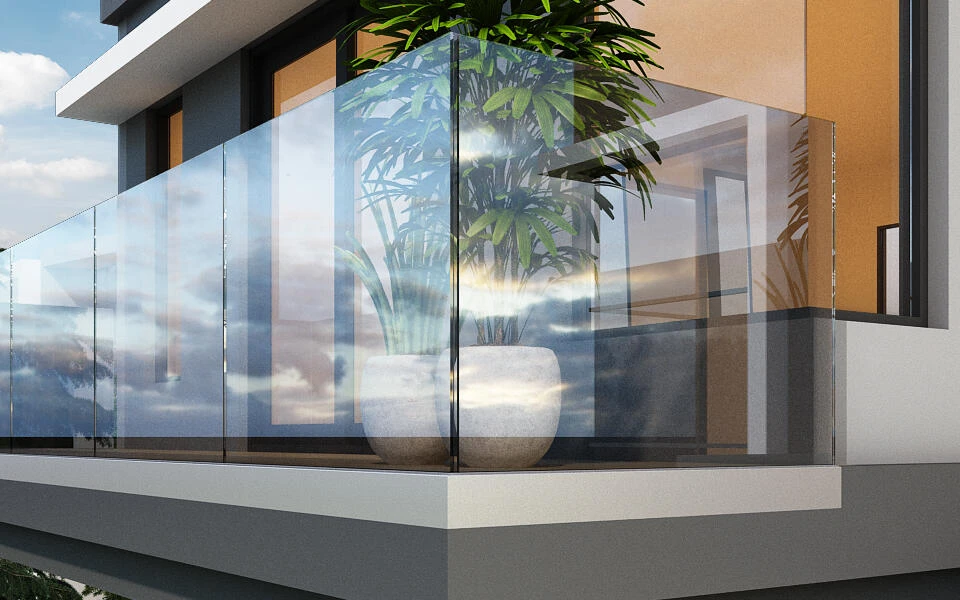

Il profilo Kozza KE 105 è ideale per il montaggio di parapetti in vetro su balconi, terrazze, scale e muretti d'attico. Il sistema GLASSMOVE garantisce un fissaggio estetico e sicuro delle lastre di vetro, creando l'effetto di un parapetto 'invisibile', oggi una delle soluzioni più richieste nell'architettura residenziale e commerciale.
Montaggio passo dopo passo
Il processo di installazione del profilo KE 105 comprende tre fasi. Nella fase 1 si prepara il supporto, si eseguono i fori di montaggio e si ancora il profilo di base, quindi si posizionano le guarnizioni. Nella fase 2 si monta il vetro nel canale del profilo e lo si fissa con cunei distanziatori. Nella fase 3 si serrano le viti di serraggio e si applica la copertura (copriprofilo), ottenendo un parapetto pronto ed esteticamente curato. L'intero montaggio non richiede saldature né attrezzature specialistiche: bastano i comuni utensili da installazione.
