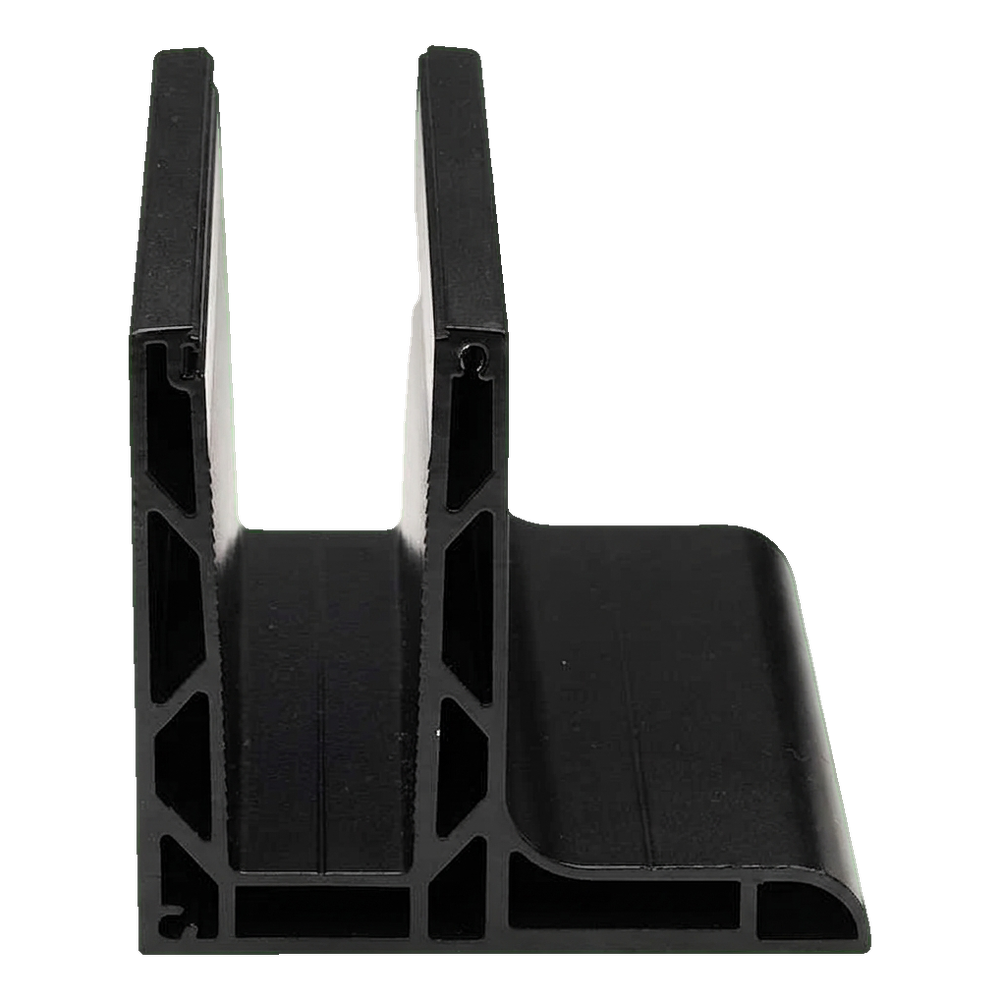

Kozza KE 105 – profilo in alluminio L per parapetti tutto vetro 5000 mm nero
Lascia un feedback sul prodotto
Profilo in alluminio L Kozza KE 105 per parapetti tutto vetro, nero. Lunghezza 5000 mm, larghezza 120 mm, altezza 110 mm. Alluminio EN AW 6063, struttura a camere. Gamma spessore vetro 12-21,52 mm. Sistema di fissaggio longitudinale dall'alto con regolazione GlassMove.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 000-872
Caratteristiche del prodotto
[PIM] balustrady-caloszklane #128
- Tipo di accessorio Profilo a U
- Materiale Alluminio
Descrizione

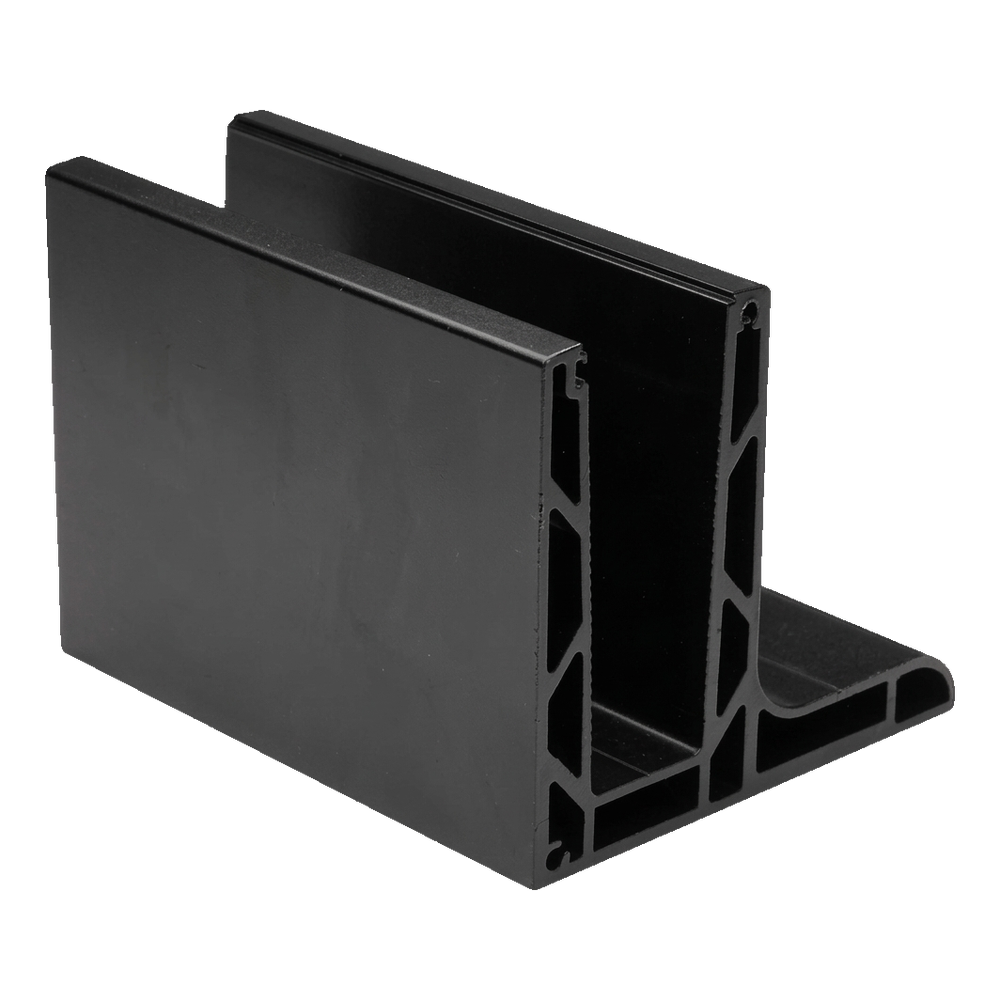

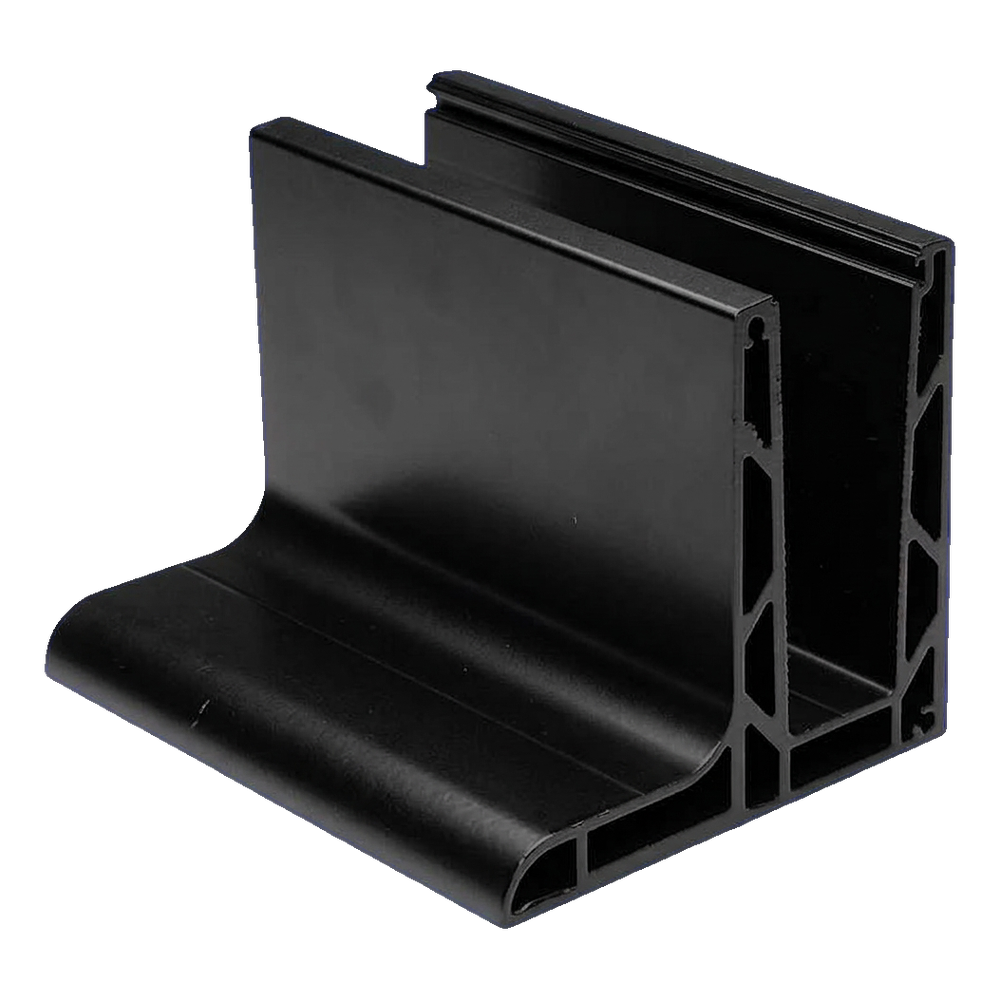

Kozza KE 105 – profilo in alluminio L per parapetti tutto vetro 5000 mm nero
Profilo a camera di tipo L della serie Kozza KE 105 è una soluzione professionale per il montaggio di parapetti tutto vetro, progettata per il fissaggio longitudinale dall'alto. Grazie al sistema piatto, il profilo si integra perfettamente con l'architettura moderna: è ideale sia in ambito residenziale sia in spazi commerciali, come hotel, centri commerciali o edifici per uffici.
Principali vantaggi per l'installatore
- Ampio intervallo di spessori del vetro — il profilo accoglie lastre di spessore da 12 a 21,52 mm, eliminando la necessità di tenere a magazzino diverse varianti del profilo
- Fissaggio longitudinale dall'alto — montaggio rapido e comodo, ideale con pavimenti finiti e solai già pronti
- Sistema piatto — aspetto minimalista senza elementi sporgenti, in linea con le attuali tendenze architettoniche
- Fori di montaggio già predisposti — 17 fori svasati posizionati ogni 300 mm consentono l'ancoraggio immediato senza ulteriori forature
- Colore nero — elegante finitura anodizzata, adatta a telai scuri e interni moderni

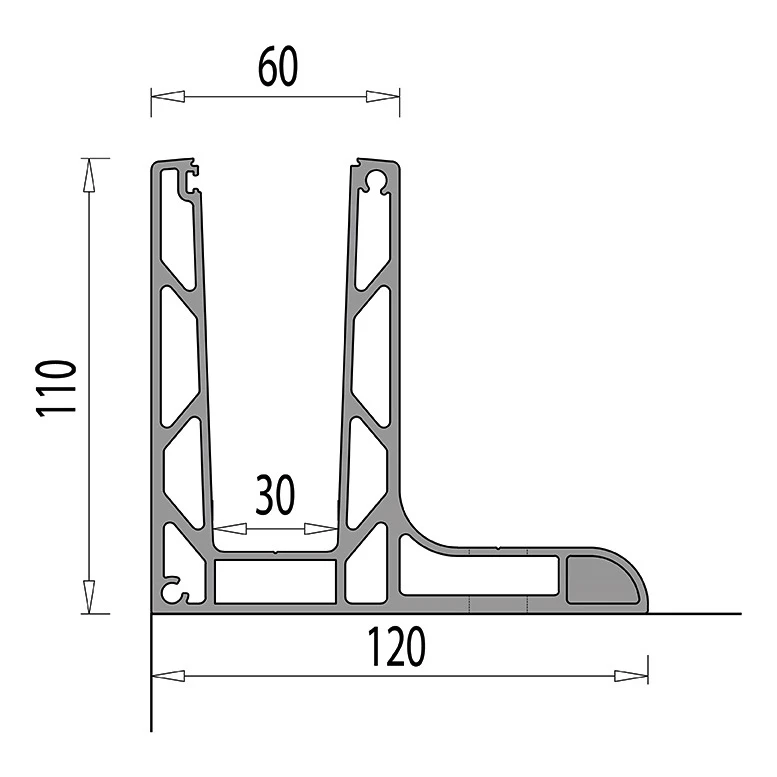

Dimensioni e parametri del profilo
- Lunghezza del profilo: 5000 mm
- Altezza (H): 110 mm
- Larghezza della base (W): 120 mm
- Larghezza della parte superiore – sede per il vetro: 60 mm
- Larghezza interna del fondo della sede: 30 mm
- Intervallo di spessori del vetro: 12–21,52 mm
- Materiale: alluminio EN AW 6063
- Sistema: piatto
- Fissaggio: longitudinale dall'alto
- Colore: nero
- Peso: 30 kg

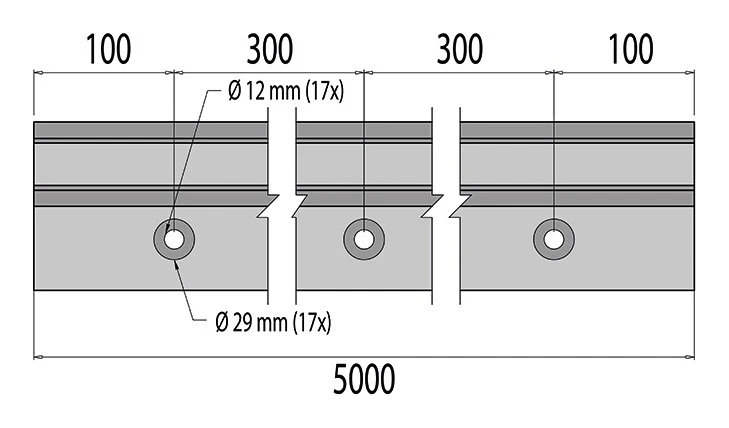

Disposizione dei fori di montaggio
- Numero di fori: 17 pz.
- Diametro del foro passante: Ø 12 mm
- Diametro della svasatura: Ø 29 mm
- Interasse tra i fori: 300 mm
- Distanza del primo/ultimo foro dal bordo: 100 mm
Compatibilità con il vetro

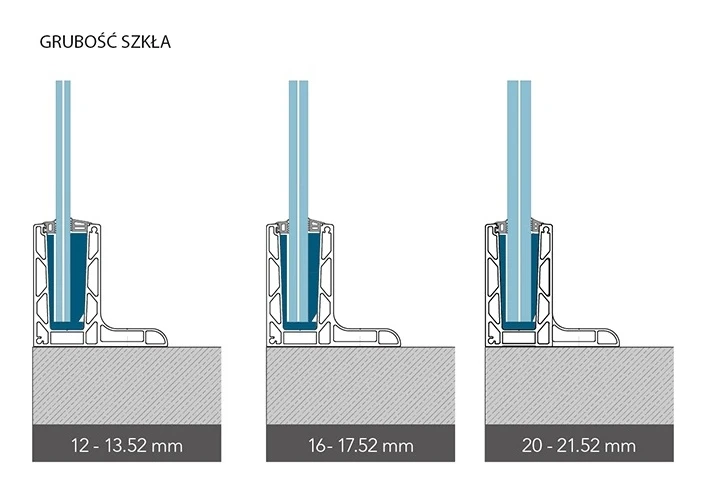

Il profilo KE 105 è compatibile con tre gamme di spessore del vetro temperato e stratificato. Grazie al sistema di fissaggio GLASSMOVE, le guarnizioni all'interno del profilo si adattano allo spessore specifico della lastra, garantendo un alloggiamento stabile e sicuro:
- Vetro 12–13,52 mm
- Vetro 16–17,52 mm
- Vetro 20–21,52 mm
Metodo di ancoraggio

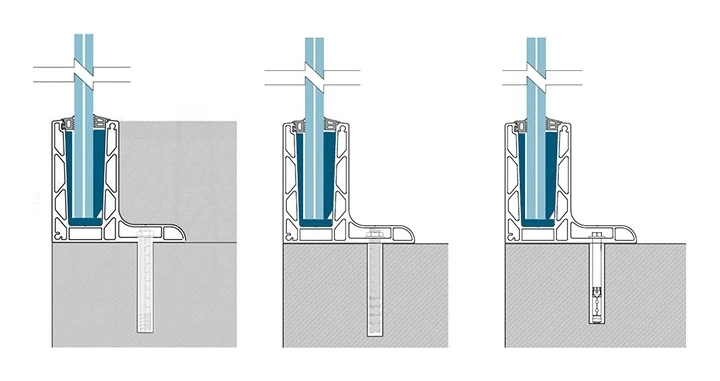

Il profilo può essere ancorato meccanicamente al supporto tramite ancoranti — nei disegni sopra sono illustrate tre varianti tipiche di posa, a seconda dello spessore del massetto e del tipo di supporto. Le svasature dei fori di montaggio (Ø 29 mm) consentono di nascondere la testa della vite sotto la superficie del profilo.
Resistenza e analisi degli spostamenti

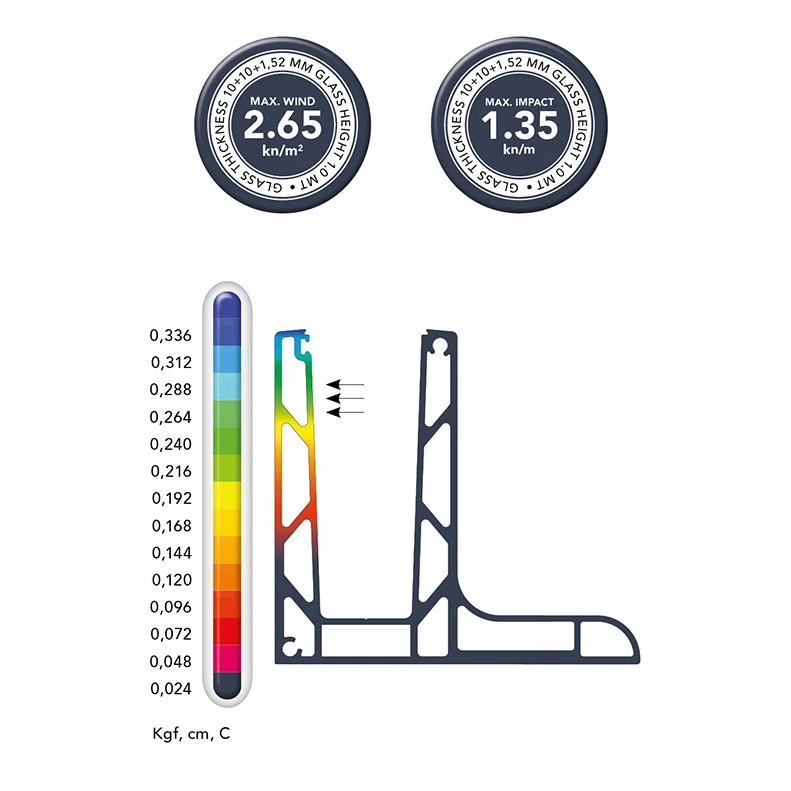

Il profilo è stato sottoposto ad analisi con il metodo degli elementi finiti (FEM). I risultati dello spostamento sono riferiti a un profilo con base lunga 1,0 m, con carico orizzontale inferiore a 500 kg (5000 N), misurato dalla base fino al punto più alto del profilo. Per un vetro di spessore 10+10+1,52 mm e altezza 1,0 m si sono ottenuti i seguenti valori:
- Carico massimo del vento: 2,65 kN/m²
- Carico massimo da urto: 1,35 kN/m
Tabella di resistenza della serie KE
La tabella seguente riporta i valori massimi dei carichi del vento e da urto per i tre modelli della serie KE, in funzione dello spessore e dell'altezza della lastra di vetro:
Tabella dei parametri di resistenza della serie KE
| Serie KE | Vetro 12–13,52 mm | Vetro 16–17,52 mm | Vetro 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro di altezza 1,0 m | Vetro di altezza 1,2 m | Vetro di altezza 1,0 m | Vetro di altezza 1,2 m | Vetro di altezza 1,0 m | Vetro di altezza 1,2 m | |||||||
| Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Istruzioni di montaggio – serie KE 105
Il montaggio avviene in tre fasi. Nella prima fase (passaggi 1–6) si ancora il profilo al supporto, si posizionano le guarnizioni e si inserisce la lastra di vetro. Nella seconda fase (passaggi 7–9) si montano i cunei di serraggio e il profilo di sicurezza. Nella terza fase (passaggi 10–12) si serrano gli elementi di fissaggio e si applica la copertura di finitura del profilo.
Il profilo a camera di tipo L della serie KE 105 è stato progettato e realizzato in conformità alle raccomandazioni e ai requisiti degli architetti. Grazie al sistema GLASSMOVE e alla struttura a camere ottimizzata offre un'elevata rigidità con un peso ridotto e, allo stesso tempo, semplifica il processo di installazione, il che si traduce in tempi di montaggio più brevi e minori costi di manodopera in cantiere.
