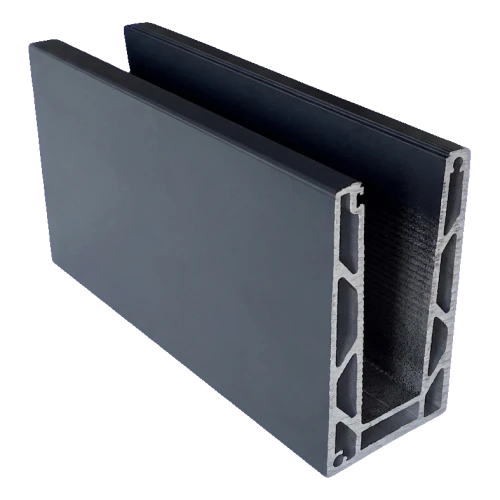

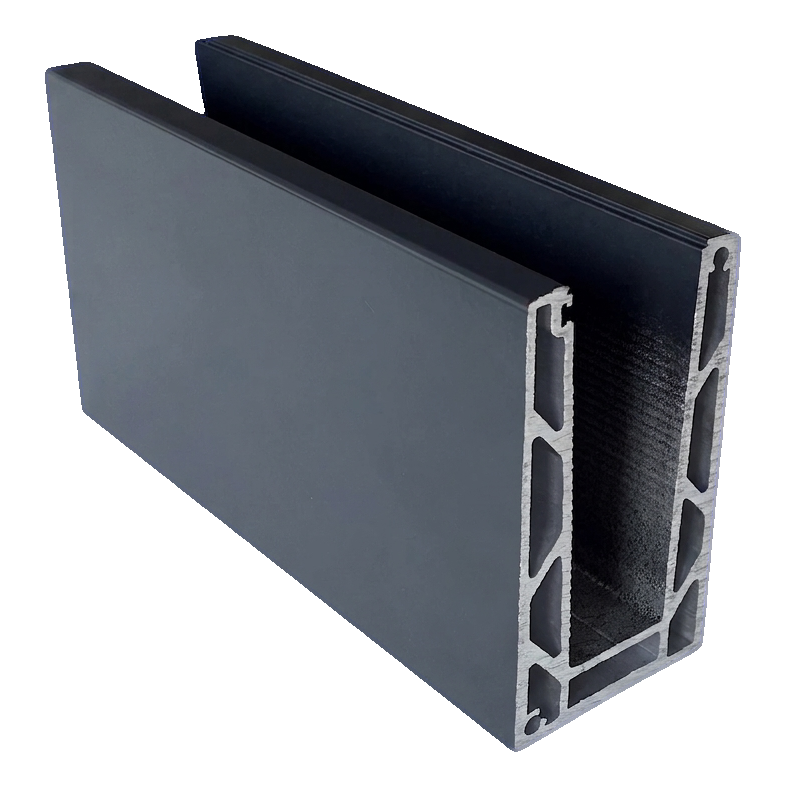

Kozza KE 100 – profilo a U per balaustre tutto vetro 5000 mm grigio scuro
Lascia un feedback sul prodotto
Profilo a U Kozza KE 100 in alluminio EN AW 6063, grigio scuro. Lunghezza 5000 mm, larghezza 60 mm, altezza 110 mm. Per balaustre tutto vetro, vetro 12-21,52 mm. Fissaggio dall'alto, sistema piatto. Peso 23 kg.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 000-862
Caratteristiche del prodotto
[PIM] balustrady-caloszklane #128
- Materiale Alluminio
Descrizione
Kozza KE 100 – profilo a U per balaustre tutto vetro 5000 mm grigio scuro
Profilo cavo a U della serie Kozza KE 100 è una soluzione professionale per il montaggio di balaustre tutto vetro con fissaggio dall'alto. Realizzato in alluminio di alta qualità EN AW 6063, garantisce un alloggiamento stabile e sicuro del vetro di spessore da 12 a 21,52 mm, senza bisogno di profili di copertura aggiuntivi. Il sistema piatto, sviluppato in collaborazione con architetti e installatori, unisce l'estetica di una finitura minimalista a un'elevata resistenza ai carichi.
Il profilo di colore grigio scuro si abbina perfettamente all'architettura moderna di edifici residenziali, alberghi e uffici. Grazie al sistema GLASSMOVE il montaggio è rapido e non richiede attrezzi specialistici, riducendo concretamente i tempi di realizzazione in cantiere.
Specifiche tecniche
- Serie: Kozza KE 100
- Materiale: alluminio EN AW 6063
- Sistema: piatto, fissaggio dall'alto
- Lunghezza del profilo: 5000 mm
- Larghezza del profilo: 60 mm
- Altezza del profilo: 110 mm
- Larghezza della fessura interna (per il vetro): 30 mm
- Altezza della base: 15 mm
- Gamma di spessori del vetro: 12 – 21,52 mm
- Altezza massima del vetro: 120 cm
- Colore: grigio scuro (verniciato)
- Peso: 23 kg
- EAN: 5903313208109

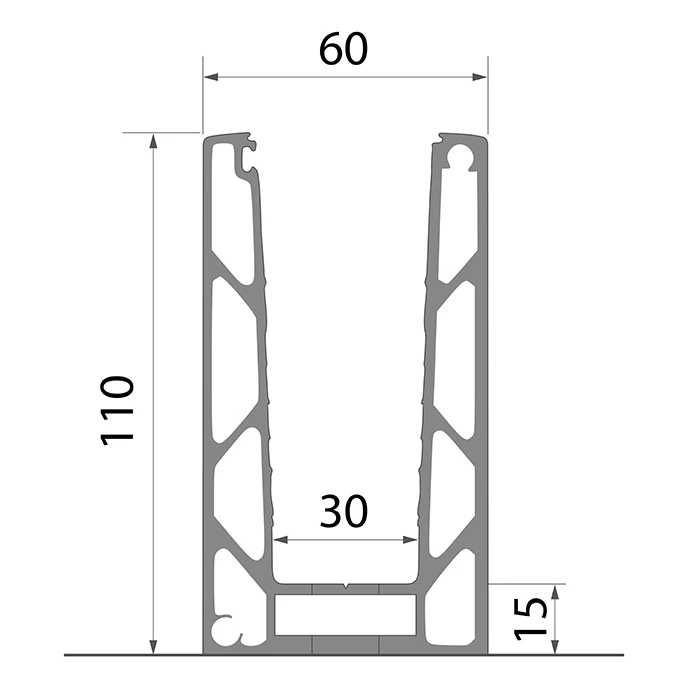

Dimensioni e sezione del profilo

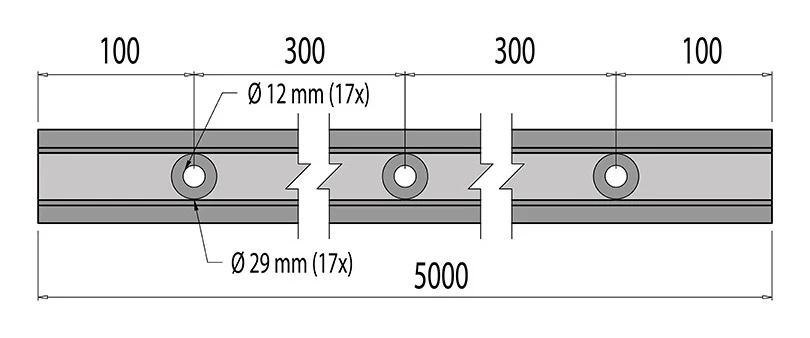

Il profilo è dotato di 17 fori di montaggio distribuiti uniformemente su tutta la lunghezza di 5000 mm. I fori passanti hanno un diametro di Ø 12 mm con svasatura Ø 29 mm. L'interasse dei fori è di 300 mm, mentre la distanza dal bordo del profilo all'asse del primo e dell'ultimo foro è di 100 mm.
Compatibilità con gli spessori del vetro
Il profilo KE 100 supporta tre gamme di spessore del vetro, offrendo grande versatilità di impiego:
- 12 – 13,52 mm — vetro temprato monolitico o stratificato
- 16 – 17,52 mm — vetro stratificato di sicurezza
- 20 – 21,52 mm — vetro stratificato ad alta resistenza
L'altezza massima consentita della lastra di vetro montata nel profilo è di 120 cm.
Modalità di ancoraggio
Il profilo viene montato dall'alto su un supporto predisposto. La profondità di ancoraggio è di 20 mm. Il sistema di fissaggio dall'alto elimina la necessità di accedere dal lato della struttura, facilitando l'installazione sui bordi di balconi, terrazze e scale. Il profilo viene ancorato con viti attraverso 17 fori predisposti in fabbrica.
Resistenza ai carichi e analisi strutturale
Il profilo con base lunga 1 m, sotto un carico orizzontale fino a 500 kg (5000 N·t), mantiene un'elevata rigidità e spostamenti minimi. L'analisi agli elementi finiti (FEM) conferma che i valori massimi di spostamento sotto carico del vento rientrano nell'intervallo da 0,030 a 0,420 Kgf/cm — le deformazioni maggiori si verificano nella parte superiore del profilo (presso il bordo di serraggio), mentre la base rimane praticamente immobile.
Carichi massimi di vento e urto
La tabella seguente riporta i valori di carico ammissibili per la serie KE in base allo spessore e all'altezza del vetro:
Carichi massimi di vento e urto per la serie KE
| Serie KE | Vetro 12-13.52 mm | Vetro 16-17.52 mm | Vetro 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | |||||||
| Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Per la serie KE 100 con vetro di spessore 16–17,52 mm e altezza 1,0 m il profilo resiste a un carico del vento fino a 3,0 kN/m² e a un urto fino a 1,50 kN/m, il che lo rende la variante più resistente dell'offerta KE.
Montaggio passo dopo passo — sistema GLASSMOVE
Il sistema di fissaggio GLASSMOVE consente un montaggio rapido e preciso della balaustra in vetro in 12 passaggi — dalla preparazione del supporto, all'ancoraggio del profilo, all'inserimento delle guarnizioni e del vetro, fino alla regolazione e alla chiusura con il copriprofilo. Le illustrazioni seguenti mostrano le fasi successive dell'installazione:
Istruzioni di montaggio del profilo KE 100 – passaggi 1-6:
Istruzioni di montaggio del profilo KE 100 – passaggi 7–9:
Istruzioni di montaggio del profilo KE 100 – passaggi 10-12:
Applicazioni
- Balaustre tutto vetro per balconi e terrazze
- Balaustre per vani scala e soppalchi
- Vetrate in strutture commerciali — hotel, uffici, centri commerciali
- Recinzioni in vetro e pareti divisorie interne
Il profilo è pienamente compatibile con gli accessori della serie KE 100 del marchio Kozza — cunei di regolazione, guarnizioni e coperture di finitura.
