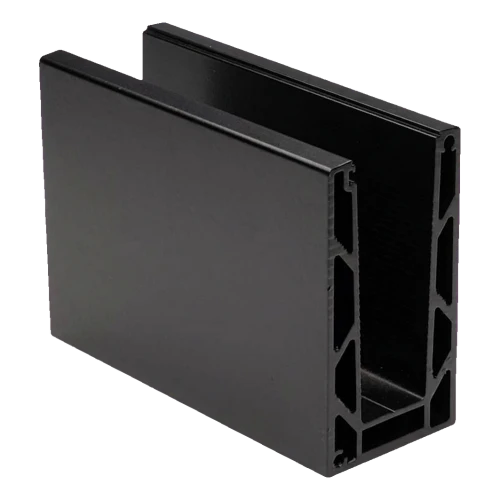

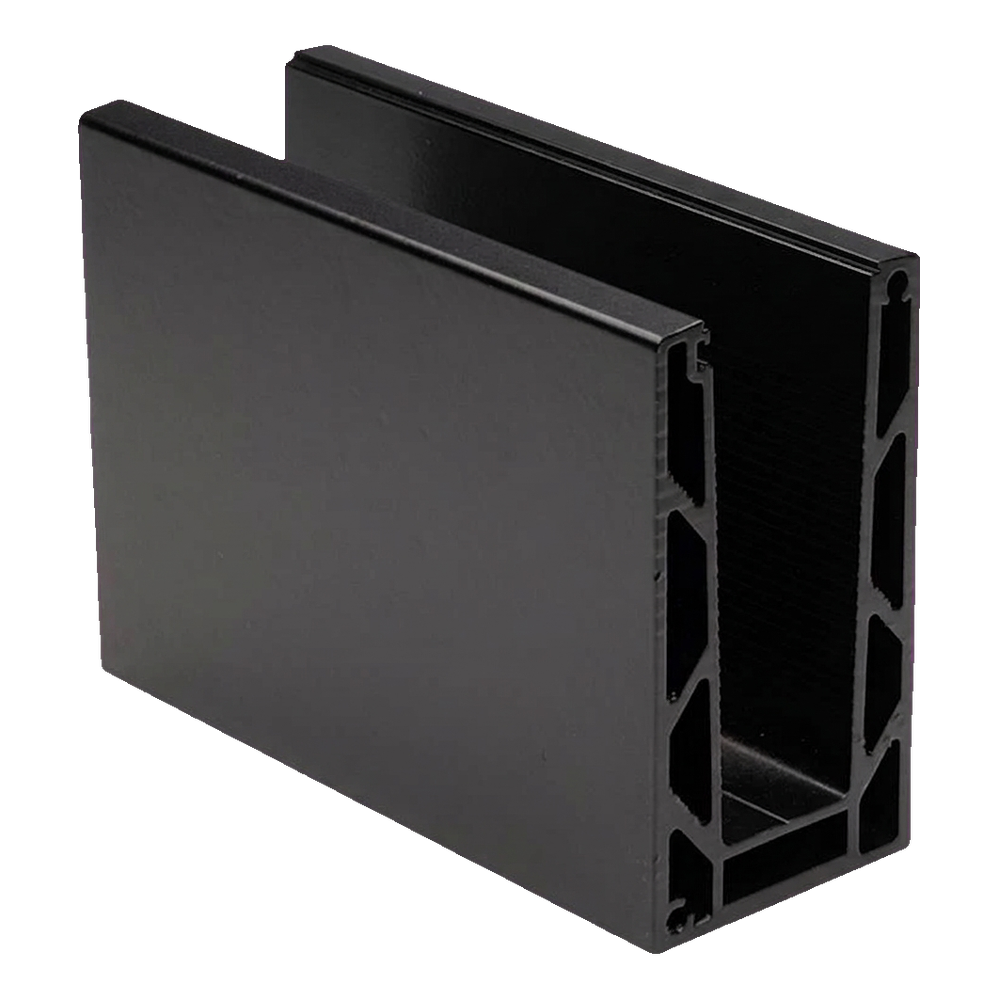

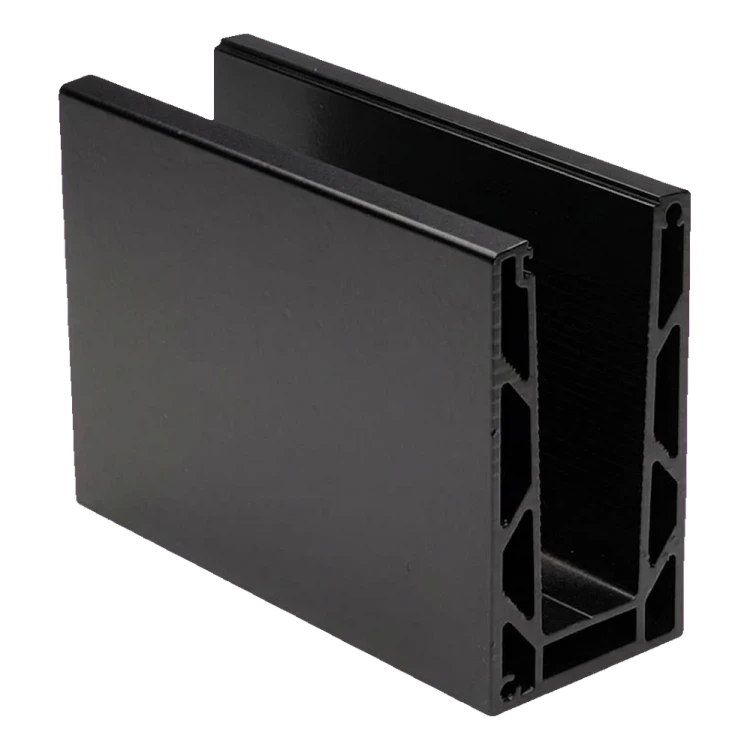

Kozza KE 100 – profilo U per balaustre tutto vetro 5000 mm nero, fissaggio dall'alto
Lascia un feedback sul prodotto
Profilo U Kozza KE 100 per balaustre tutto vetro, alluminio EN AW 6063, nero. Lunghezza 5000 mm, larghezza 60 mm, altezza 110 mm. Vetro 12-21,52 mm. Fissaggio dall'alto, sistema piatto. Peso 23 kg.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 000-861
Caratteristiche del prodotto
[PIM] balustrady-caloszklane #128
- Tipo di accessorio Profilo a U
- Materiale Alluminio
Descrizione
Kozza KE 100 – profilo U per balaustre tutto vetro 5000 mm nero, fissaggio dall'alto
Il profilo a camera tipo U per balaustre tutto vetro della serie Kozza KE 100 è una soluzione progettata secondo le esigenze degli architetti e destinata a realizzazioni professionali, dagli ambienti residenziali alle strutture commerciali come hotel e centri commerciali. Montato dall'alto (sistema a filo), garantisce un modo estetico e sicuro di alloggiare vetro temperato di spessore da 12 a 21,52 mm senza elementi di fissaggio visibili.
Il profilo da 5000 mm è fornito con 17 fori di montaggio realizzati in fabbrica (Ø 12 mm con svasatura Ø 29 mm), disposti ogni 300 mm, il che accelera notevolmente il montaggio in cantiere. La finitura nera verniciata a polvere conferisce alla balaustra un carattere moderno e minimalista, abbinandosi perfettamente ai telai scuri delle finestre e agli elementi di finitura degli interni.

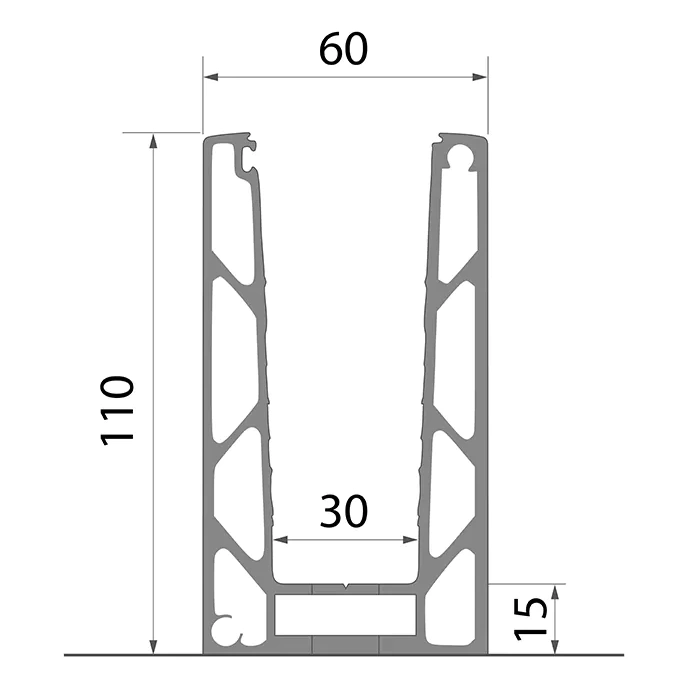

Parametri tecnici del profilo
- Serie: KE 100
- Lunghezza del profilo: 5000 mm
- Larghezza esterna: 60 mm
- Altezza: 110 mm
- Larghezza del canale interno: 30 mm
- Altezza della base: 15 mm
- Intervallo di spessore del vetro: 12–21,52 mm
- Altezza massima del vetro: 120 cm
- Sistema di montaggio: a filo, fissaggio dall'alto
- Materiale: alluminio EN AW 6063
- Colore: nero (verniciato a polvere)
- Peso: 23 kg
- EAN: 5903313208277

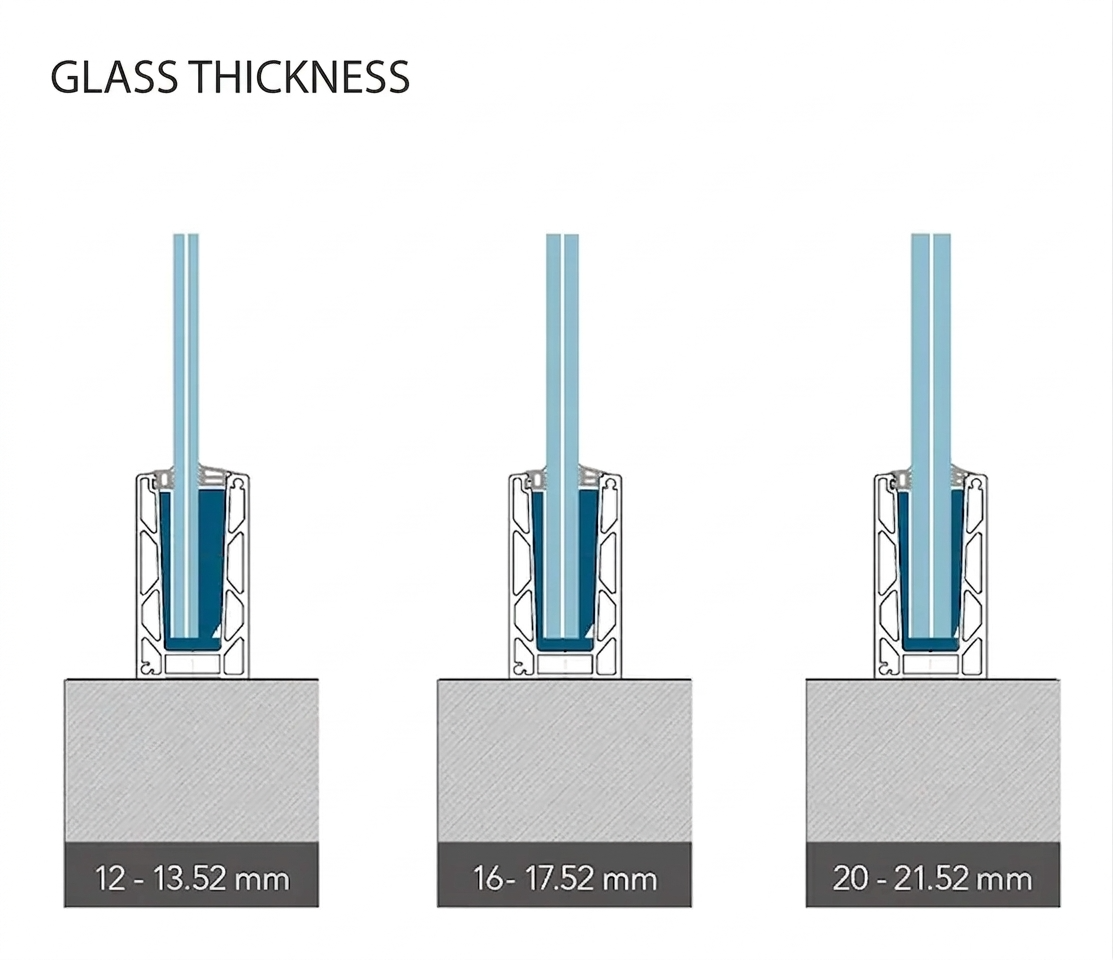

Compatibilità con gli spessori del vetro
Il profilo KE 100 supporta tre intervalli di spessore delle lastre di vetro, consentendo di adattare la soluzione ai requisiti del progetto e alle norme di sicurezza vigenti:
- Vetro 12–13,52 mm — lastre standard temperate e laminate VSG
- Vetro 16–17,52 mm — lastre laminate ad elevata resistenza
- Vetro 20–21,52 mm — lastre laminate spesse per applicazioni con carichi elevati

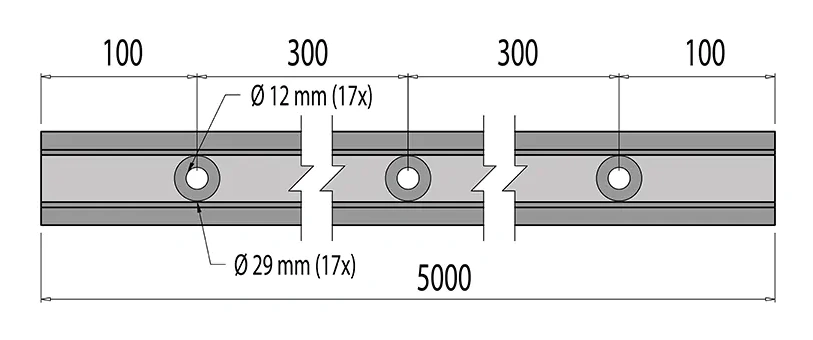

Dimensioni e disposizione dei fori di montaggio
Il profilo è dotato di 17 fori passanti con diametro Ø 12 mm e svasature Ø 29 mm, che consentono di nascondere la testa della vite. I fori sono disposti simmetricamente lungo l'asse del profilo:
- Distanza dal bordo al primo foro: 100 mm
- Interasse tra i fori: 300 mm
- Distanza dall'ultimo foro al bordo: 100 mm
- Lunghezza totale del profilo: 5000 mm
Modalità di ancoraggio e montaggio
Il profilo viene montato dall'alto sul piano di appoggio (ad es. solaio, attico, bordo del balcone). L'ancoraggio si esegue con viti attraverso i fori svasati predisposti in fabbrica. La parte sporgente del profilo (20 mm sotto la base) viene inserita nel supporto predisposto, garantendo un collegamento stabile e duraturo.

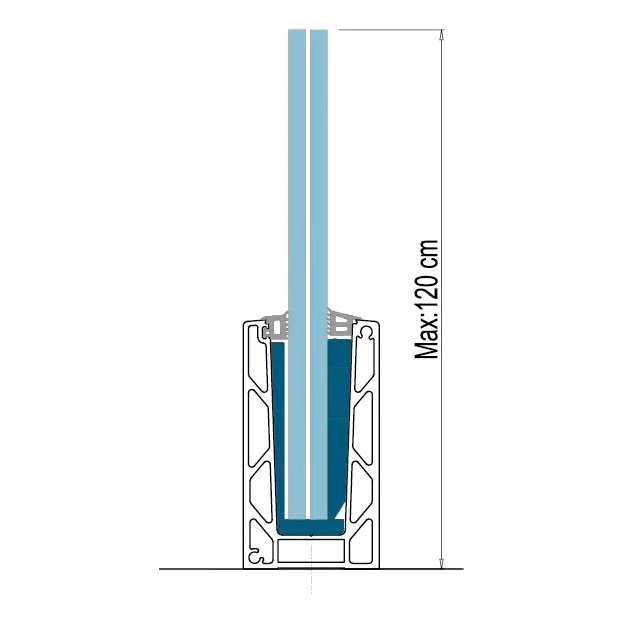

Altezza massima del vetro
Il profilo KE 100 consente di montare lastre di vetro con un'altezza massima di 120 cm (1,2 m). A questa altezza il profilo mantiene piena capacità portante e stabilità, come confermano i risultati delle prove di carico da vento e da urto per i vari spessori del vetro.

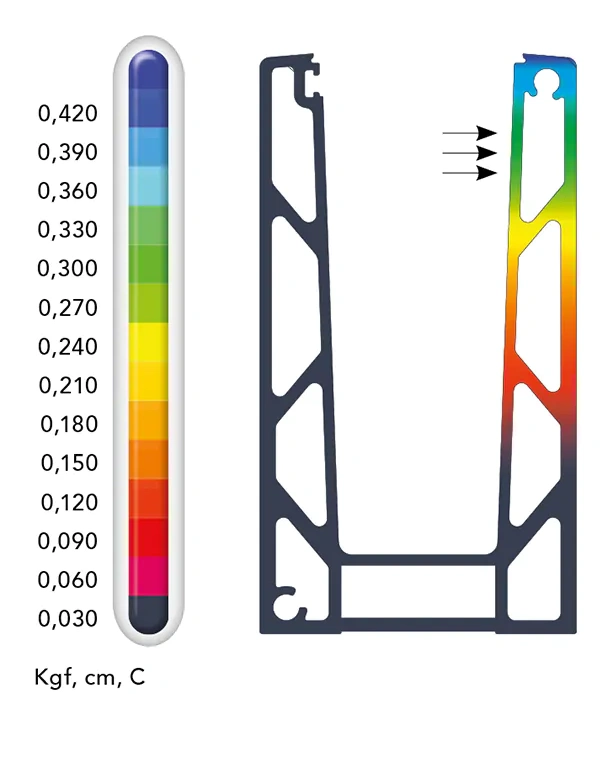

Analisi di resistenza del profilo
I risultati dell'analisi degli spostamenti eseguita con il metodo degli elementi finiti (FEM) confermano l'elevata rigidità della struttura. La simulazione è stata condotta su un profilo con base lunga 1 m, con carico orizzontale inferiore a 500 kg (5000 N), applicato dalla base fino al punto più alto del profilo. Lo spostamento massimo sul bordo superiore del profilo rientra nei limiti ammessi (scala dei valori da 0,030 a 0,420 Kgf, cm, C), garantendo la sicurezza d'uso della balaustra.
Carichi massimi da vento e da urto — serie KE
Carichi massimi da vento e da urto per la serie KE
| Serie KE | Vetro 12–13,52 mm | Vetro 16–17,52 mm | Vetro 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro di altezza 1,0 m | Vetro di altezza 1,2 m | Vetro di altezza 1,0 m | Vetro di altezza 1,2 m | Vetro di altezza 1,0 m | Vetro di altezza 1,2 m | |||||||
| Vento max (kN/m²) | Urto max. (kN/m) | Vento max (kN/m²) | Urto max. (kN/m) | Vento max (kN/m²) | Urto max. (kN/m) | Vento max (kN/m²) | Urto max. (kN/m) | Vento max (kN/m²) | Urto max. (kN/m) | Vento max (kN/m²) | Urto max. (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
I valori sopra riportati si riferiscono ai profili KE 100, KE 105 e KE 120, per vetro di altezza 1,0 m e 1,2 m. Il profilo KE 100 con vetro da 16–17,52 mm e altezza di 1,0 m raggiunge un carico massimo del vento di 3,0 kN/m² e un urto di 1,50 kN/m, il che lo rende una soluzione adatta anche per località particolarmente impegnative.
Sistema di fissaggio GLASSMOVE — istruzioni di montaggio
Il profilo KE 100 utilizza il sistema di fissaggio GLASSMOVE, che consente il posizionamento preciso e la regolazione della lastra di vetro senza utensili specialistici. Le istruzioni riportate di seguito illustrano l'intero processo di montaggio in 12 passaggi — dalla preparazione del supporto, passando per l'ancoraggio del profilo, il montaggio delle guarnizioni e dei cunei di regolazione, fino al posizionamento del vetro e alla chiusura del profilo con il rivestimento.
Istruzioni di montaggio del profilo KE 100 – passaggi 1-6
Istruzioni di montaggio del profilo KE 100 – passaggi 7-9
Istruzioni di montaggio del profilo KE 100 – passaggi 10-12
Vantaggi per le imprese di installazione
- Fori preforati in fabbrica — 17 fori con svasatura pronti per il montaggio, senza bisogno di ulteriori lavorazioni in cantiere
- Ampio range di spessori del vetro — la compatibilità con lastre di spessore da 12 a 21,52 mm consente di realizzare progetti diversi con un unico profilo
- Sistema GLASSMOVE — montaggio rapido e regolazione del vetro senza attrezzature specialistiche
- Resistenza comprovata — l'analisi FEM e le tabelle dei carichi semplificano la progettazione e la scelta della soluzione in base ai requisiti normativi
- Lunghezza 5 m — meno giunzioni sui tratti più lunghi, installazione più rapida e migliore estetica finale
- Lega di alluminio EN AW 6063 — eccellente resistenza alla corrosione e agli agenti atmosferici, ideale per applicazioni esterne e interne
