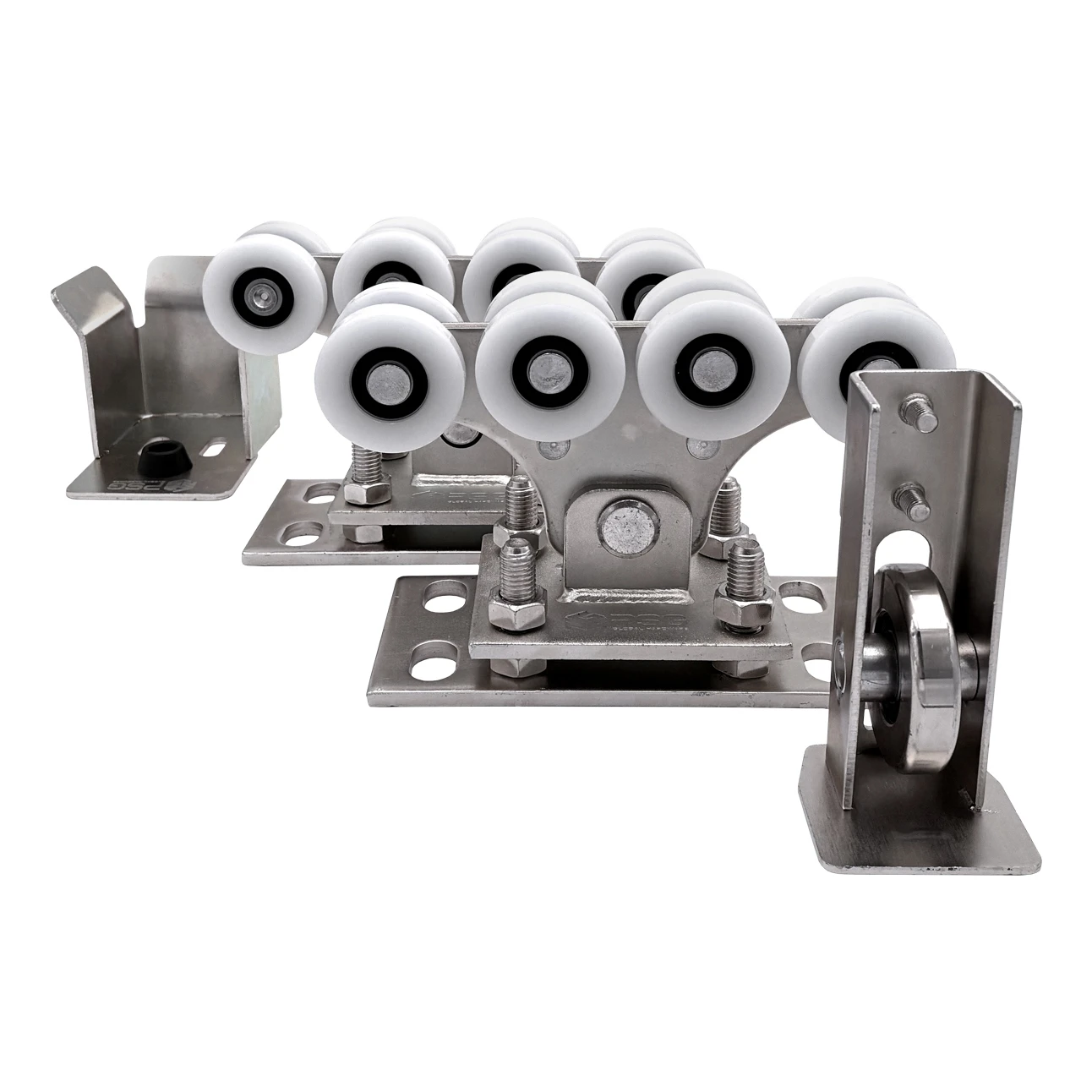

Kit carrelli per profilo 68x68 mm con ruote in plastica, con rullo e supporto di arrivo

Contenuto del set

• Carrello — 2 pz.
• Rullo di arrivo — 1 pz.
• Supporto di arrivo (alloggiamento di arrivo) — 1 pz.

Il set costituisce la dotazione completa del sistema di scorrimento per un cancello autoportante — è sufficiente montare gli elementi sulla fondazione e sul palo per ottenere un sistema scorrevole completamente funzionante.

Carrelli — il cuore del sistema

I due carrelli sono responsabili della guida e del sostegno dell'anta del cancello. Ciascuno è dotato di 8 ruote in materiale plastico disposte su due livelli, garantendo guida uniforme e stabilizzazione dell'anta. Le ruote in plastica lavorano silenziosamente e non richiedono lubrificazione frequente, mentre i cuscinetti a sfere 6201 RS con tenuta in gomma garantiscono bassa resistenza al rotolamento e protezione dalle impurità.

Parametri tecnici del carrello

• Materiale della struttura: acciaio zincato galvanicamente
• Sistema di scorrimento: 8 ruote in materiale plastico, su due livelli
• Cuscinetti: a sfere 6201 RS
• Sistema: 68×68 mm
• Dimensioni della base: 200 × 100 × 8 mm
• Larghezza totale del sistema di ruote: 48 mm
• Diametro di rotolamento della ruota: 56 mm
• Diametro esterno della ruota: 60 mm
• Larghezza della singola ruota: 14,5 mm
• Spessore del supporto centrale: 10 mm
• Filettatura delle viti di regolazione: M14
• Spessore delle piastre della base: 2 × 8 mm
• Altezza del carrello: 157 mm
• Diametro del rullo: 68 mm

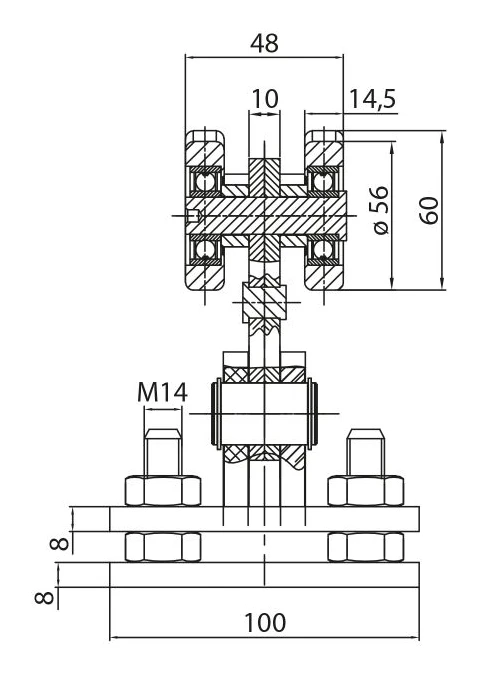

Il disegno quotato mostra la sezione del carrello con le dimensioni principali evidenziate. Il sistema di ruote a doppio livello garantisce una distribuzione ottimale delle forze, mentre la doppia piastra di base con regolazione tramite viti M14 consente una precisa regolazione dell'altezza e della verticalità dell'anta dopo il montaggio.

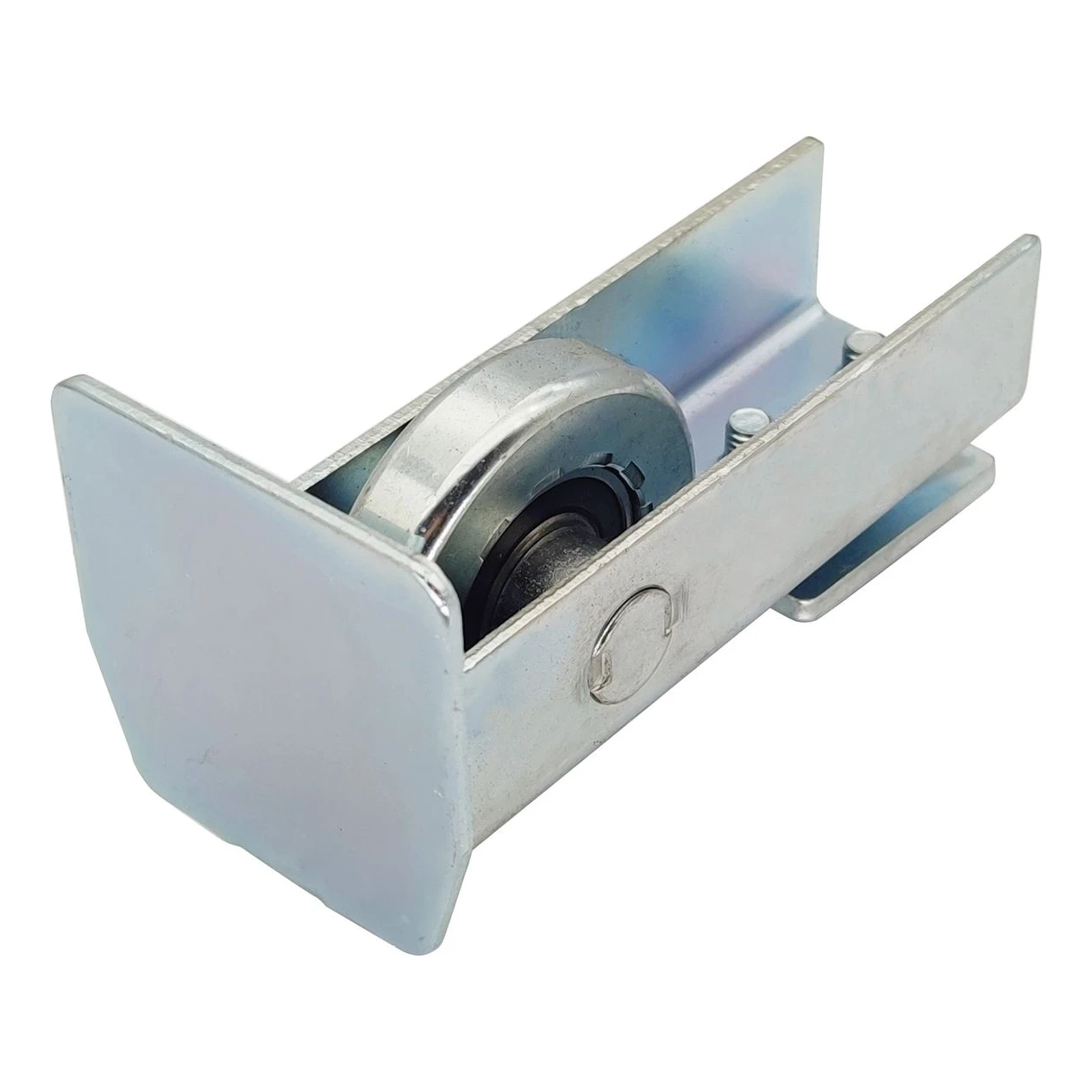

Rullo di arrivo — stabilizzazione e protezione

Il rullo di arrivo viene montato all'inizio della guida autoportante. La sua struttura in acciaio zincato assorbe parte del carico e stabilizza l'anta, migliorando la qualità di funzionamento del cancello. Collabora con il supporto di arrivo sul palo, facilitando una chiusura sicura e riducendo le vibrazioni. Il rullo riduce anche l'usura dei carrelli e, nella stagione invernale, minimizza l'influenza di neve e ghiaccio sul funzionamento del cancello.

• Compatibilità: sistema 68×68 mm
• Finitura: zincata — protezione dalla corrosione

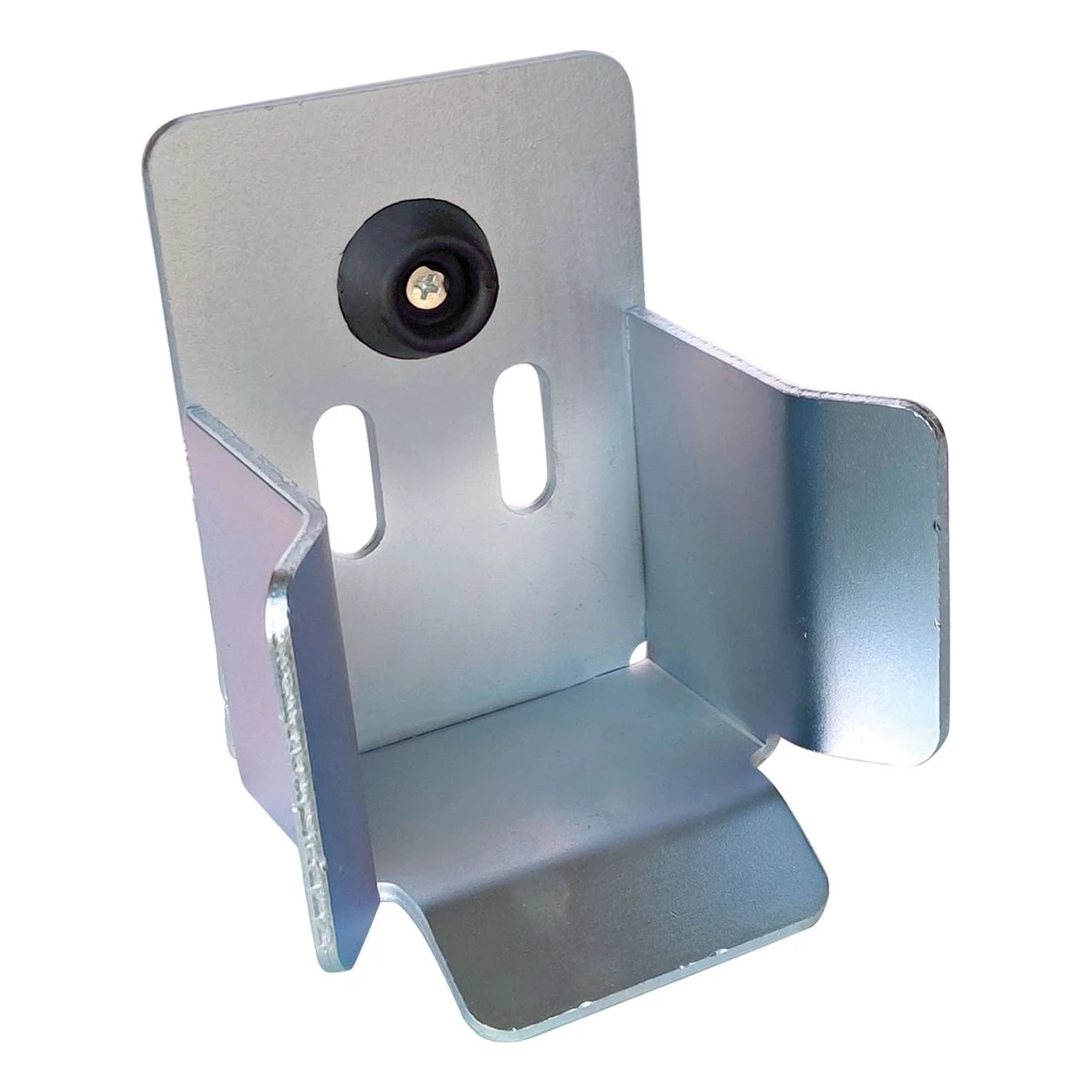

Supporto di arrivo — chiusura precisa

L'alloggiamento di arrivo guida l'anta e migliora la stabilità dell'intero sistema. Il montaggio è rapido e semplice — l'elemento si avvita alla parte inferiore del palo di chiusura. Insieme al rullo di arrivo forma un set che guida il cancello verso il palo, facilita una chiusura sicura e riduce le vibrazioni. Sul pannello posteriore sono presenti due fori di montaggio e un paraurti in gomma che ammortizza l'arrivo dell'anta.

• Compatibilità: sistema 68×68 mm
• Finitura: zincata
• Paraurti: in gomma — ammortizzazione dell'arrivo dell'anta

Dati del set

• Peso del set: 12,934 kg
• Volume dell'imballo: 10 486,88 cm³
• EAN: 5903313208031
• Compatibilità guida: guida 68×68
