PSG

Kit carrelli per profilo 68x68 + accessori KIT per cancelli scorrevoli

Vai al Feedback del prodotto

Kit completo del sistema di scorrimento per cancelli scorrevoli autoportanti: 2 carrelli a 8 rulli con cuscinetti 6201 RS, ruota di estremità e incontro inferiore. Sistema 68x68, guida 60.069.ZN, peso ca. 12,9 kg.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 76,96 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] wozki #111

  • Dimensione binario 68x68x3,5
  • Tipo di sistema di scorrimento Sistema sospeso
  • Tipo di prodotto Pacchetto / KIT con accessori
  • Materiale dei rulli Acciaio
  • Numero di ruote [szt.] 8
  • Costruzione carrello Fisso
  • Portata max. [kg] 150

Descrizione

Kit cancello autoportante con ruota di estremità e incontro inferiore

Il kit cancello autoportante è un set completo di elementi del sistema di scorrimento per cancelli scorrevoli autoportanti, progettato per funzionare con la guida nel sistema 68x68. Il kit comprende due carrelli a 8 rulli, una ruota di estremità e un incontro inferiore: tutto ciò che serve per mettere in funzione il cancello in modo efficiente.

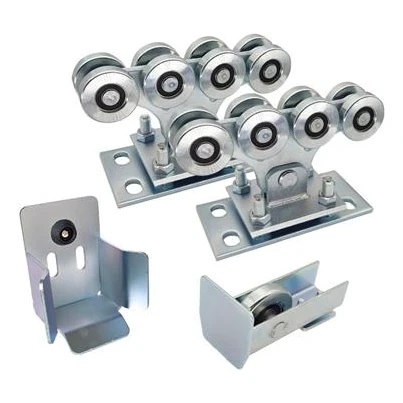

Kit cancello autoportante completo – due carrelli a 8 rulli, ruota di estremità e incontro inferiore
Kit cancello autoportante completo – due carrelli a 8 rulli, ruota di estremità e incontro inferiore

Contenuto del kit:

  • Carrello – 2 pz. (8 rulli in acciaio su due livelli, cuscinetti a sfere 6201 RS)
  • Ruota di estremità – 1 pz. (montata all'inizio della guida autoportante)
  • Incontro inferiore – 1 pz. (sede di arrivo montata vicino al montante)

Carrello – il cuore del sistema di scorrimento

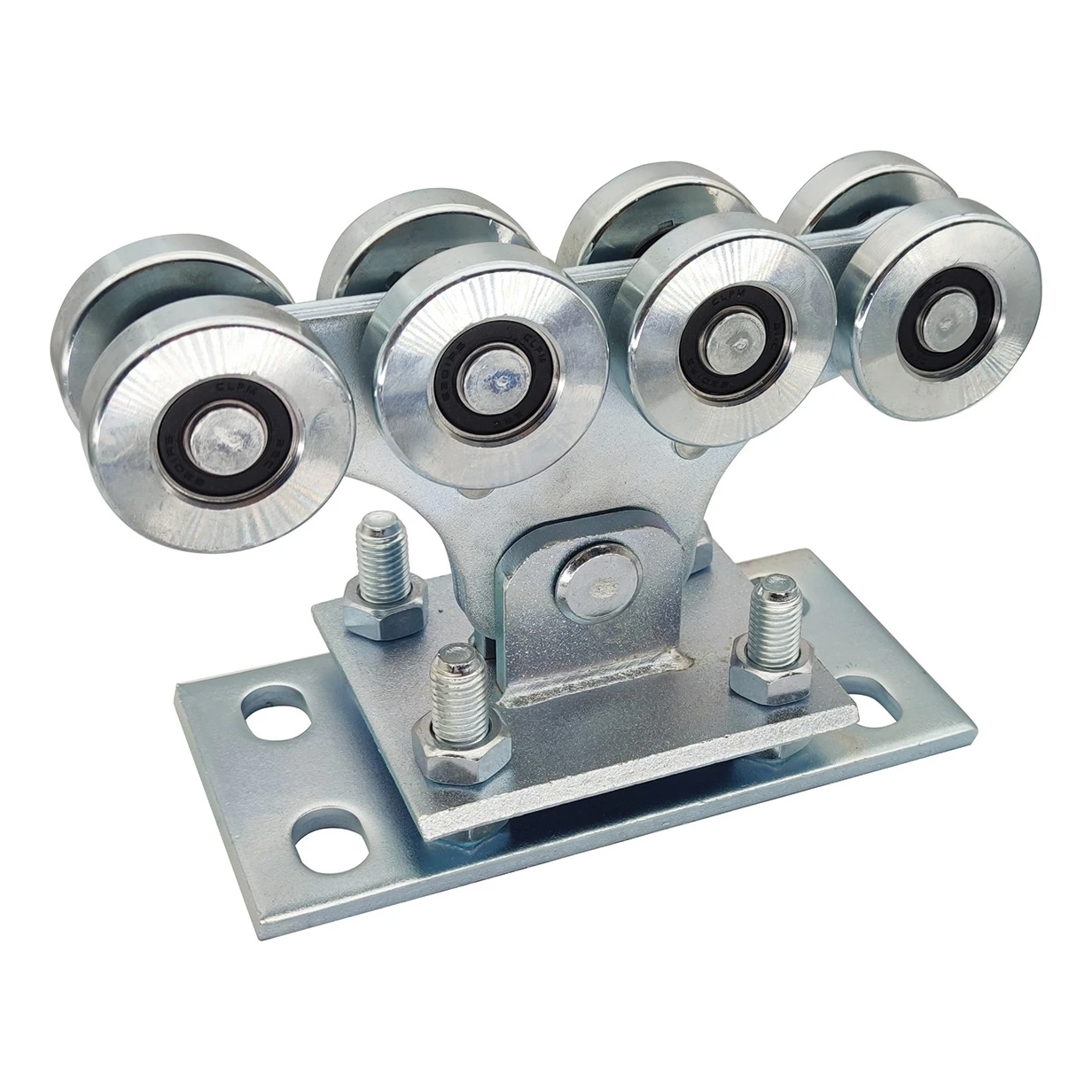

Carrello – vista ravvicinata degli 8 rulli in acciaio con cuscinetti a sfere
Carrello – vista ravvicinata degli 8 rulli in acciaio con cuscinetti a sfere

Ogni carrello è dotato di otto rulli in acciaio disposti su due livelli di scorrimento. La fila inferiore e quella superiore di rulli lavorano in modo alternato durante l'apertura e la chiusura del cancello. Grazie a ciò i singoli gruppi di rulli sono sollecitati la metà rispetto a un carrello tradizionale a 5 rulli, il che si traduce direttamente in una maggiore durata dell'intero sistema.

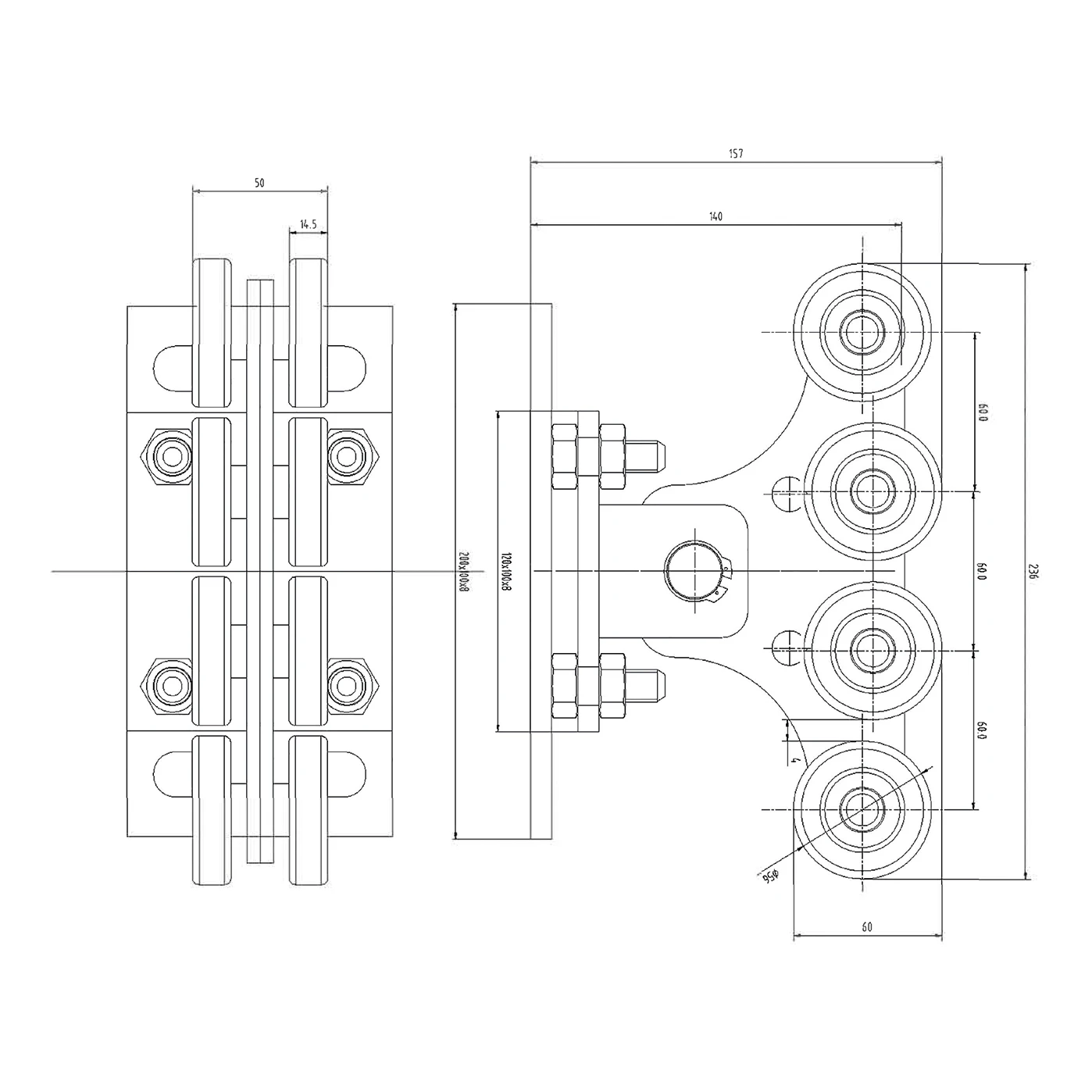

Disegno tecnico del carrello 60.069 con le dimensioni
Disegno tecnico del carrello 60.069 con le dimensioni

La struttura del carrello elimina le forze oblique che agiscono sui cuscinetti, con il risultato di un funzionamento più silenzioso e di una maggiore affidabilità. La regolazione della posizione del carrello avviene sui tirafondi di fondazione, mediante l'inserimento di rondelle di spessore.

Ruota di estremità – stabilità e protezione dei carrelli

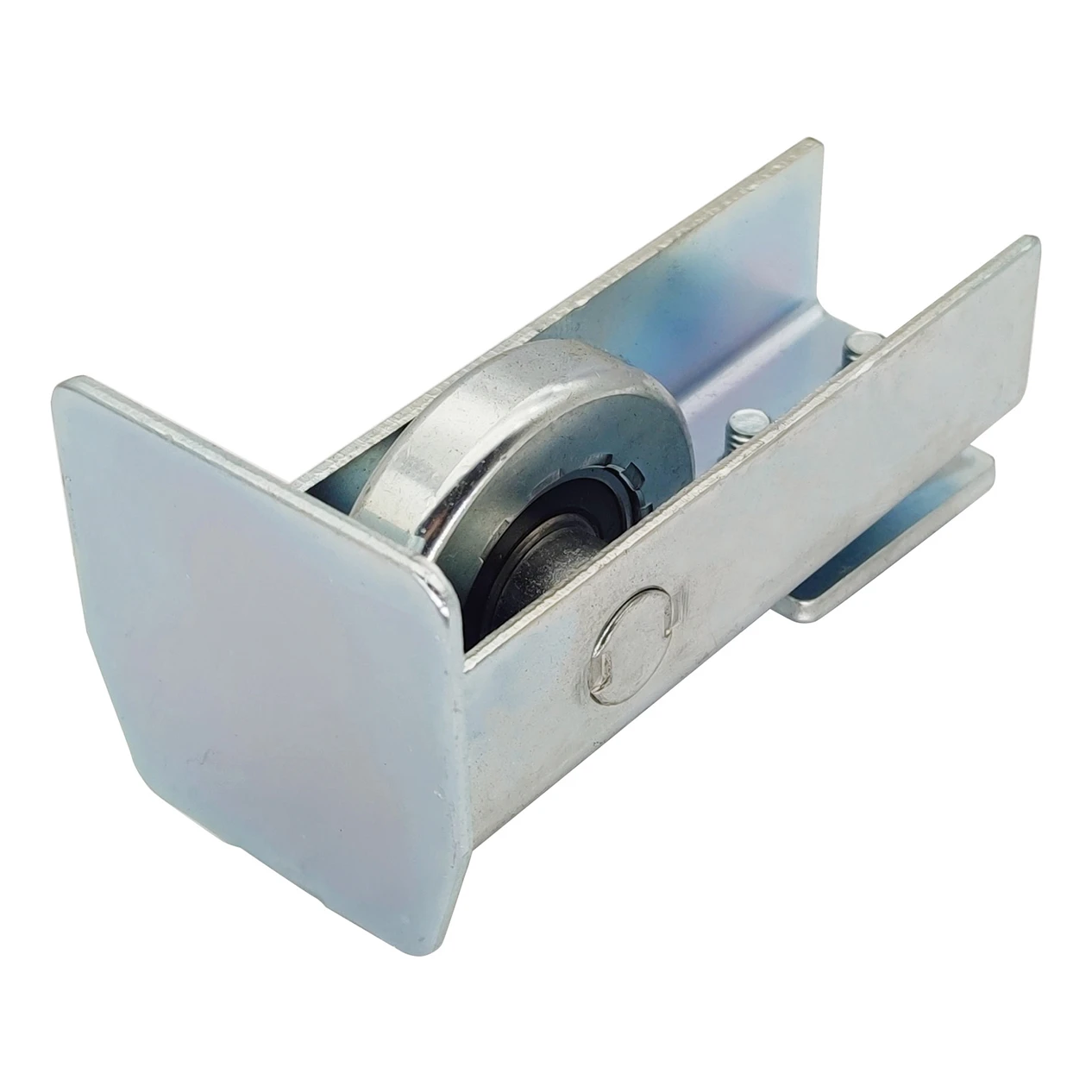

Ruota di estremità per cancello scorrevole autoportante – vista laterale
Ruota di estremità per cancello scorrevole autoportante – vista laterale

La ruota di estremità viene montata all'inizio della guida autoportante del cancello scorrevole. In combinazione con l'incontro inferiore posto vicino al montante, stabilizza il cancello e ne garantisce una chiusura sicura. L'impiego della ruota di estremità aumenta la durata dei carrelli e protegge il sistema di scorrimento dagli effetti negativi di neve e ghiaccio. Elemento zincato, compatibile con il sistema 68x68.

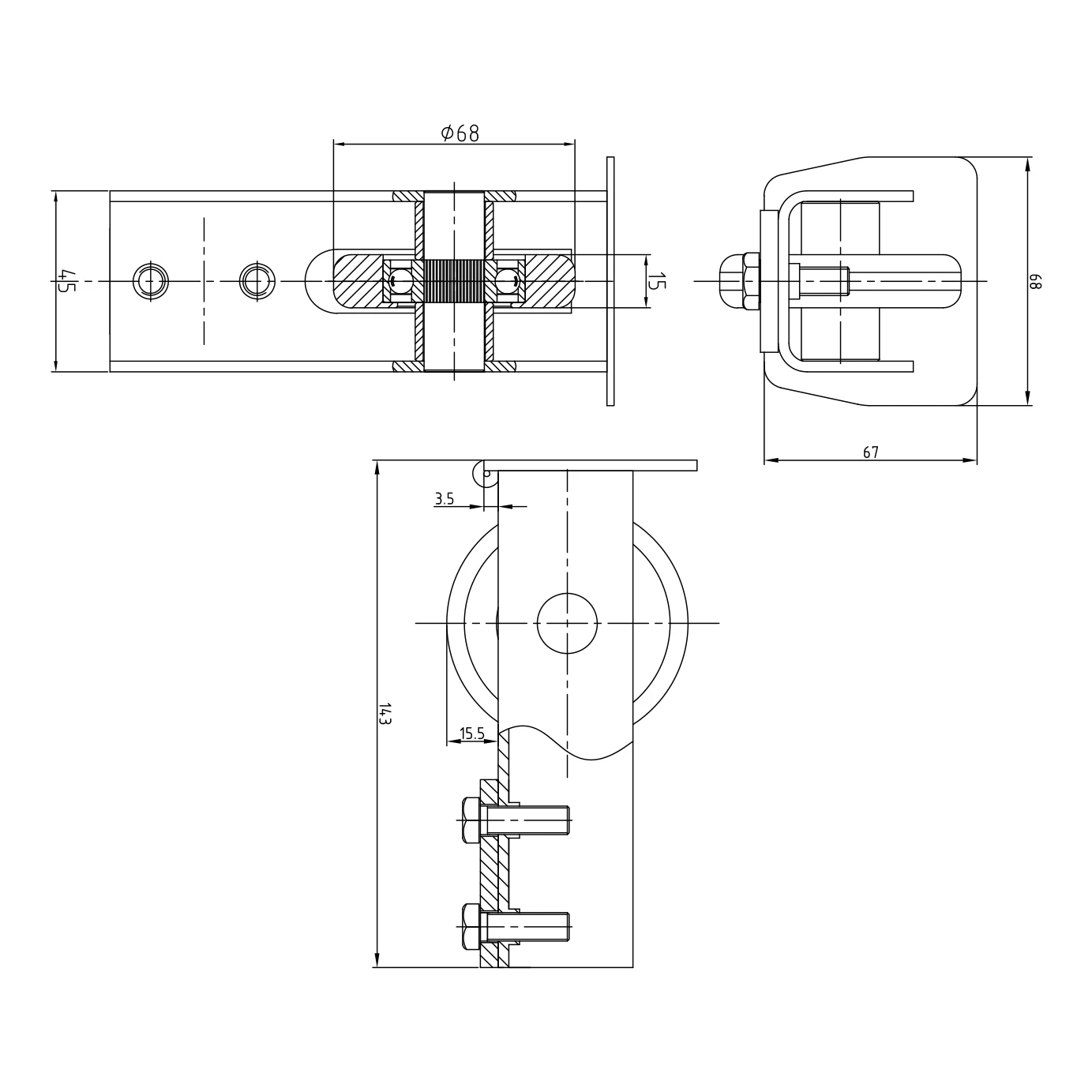

Disegno tecnico della ruota di estremità con le dimensioni
Disegno tecnico della ruota di estremità con le dimensioni

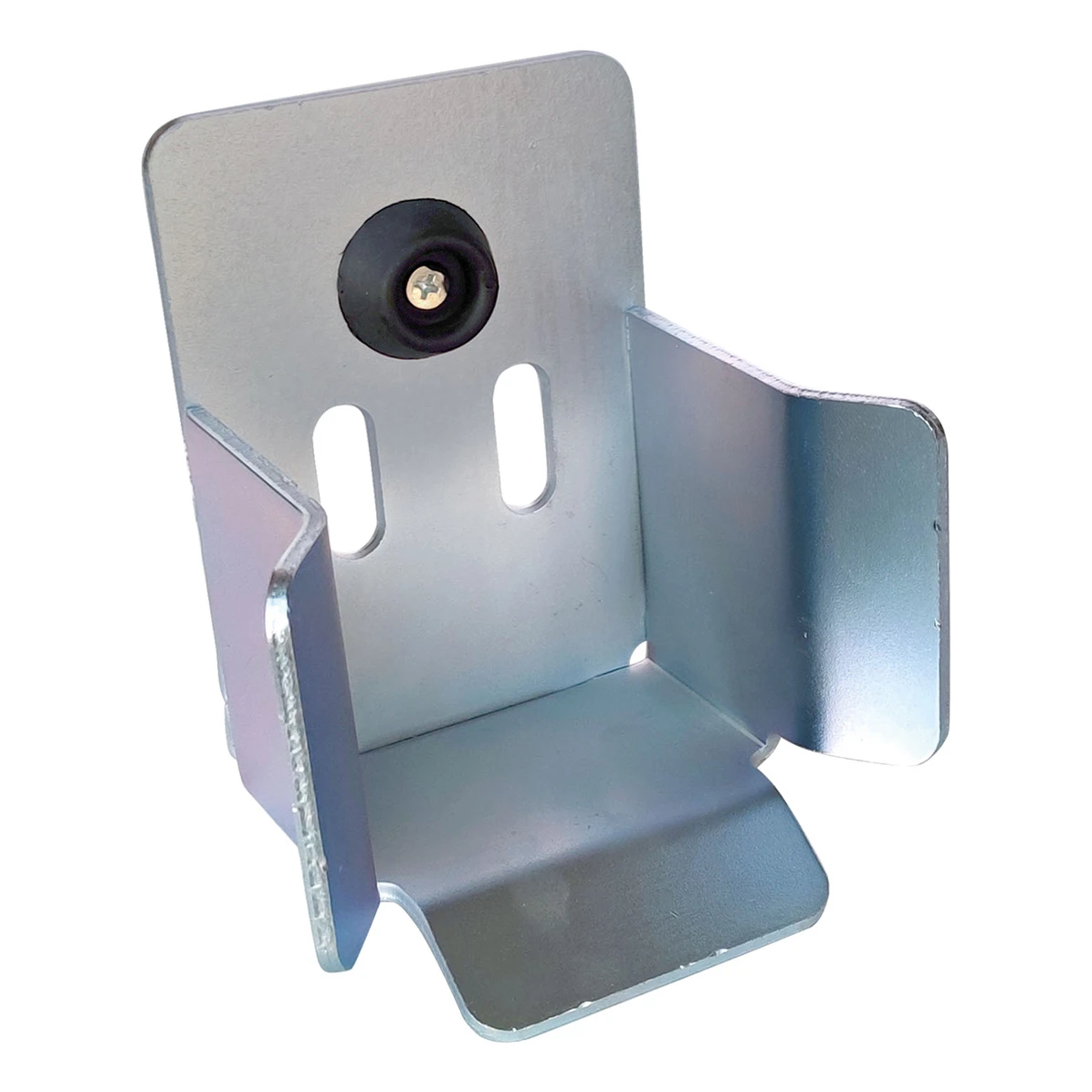

Incontro inferiore (sede di arrivo) per cancello scorrevole autoportante
Incontro inferiore (sede di arrivo) per cancello scorrevole autoportante

Incontro inferiore – chiusura sicura del cancello

L'incontro inferiore è uno degli elementi fondamentali del sistema di scorrimento del cancello autoportante. Il montaggio è rapido e semplice: l'elemento si avvita nella parte inferiore del montante di chiusura. In combinazione con la ruota di estremità crea una configurazione che consente l'arrivo del cancello al montante e la chiusura completa del sistema. Elemento zincato, adatto al sistema 68x68.

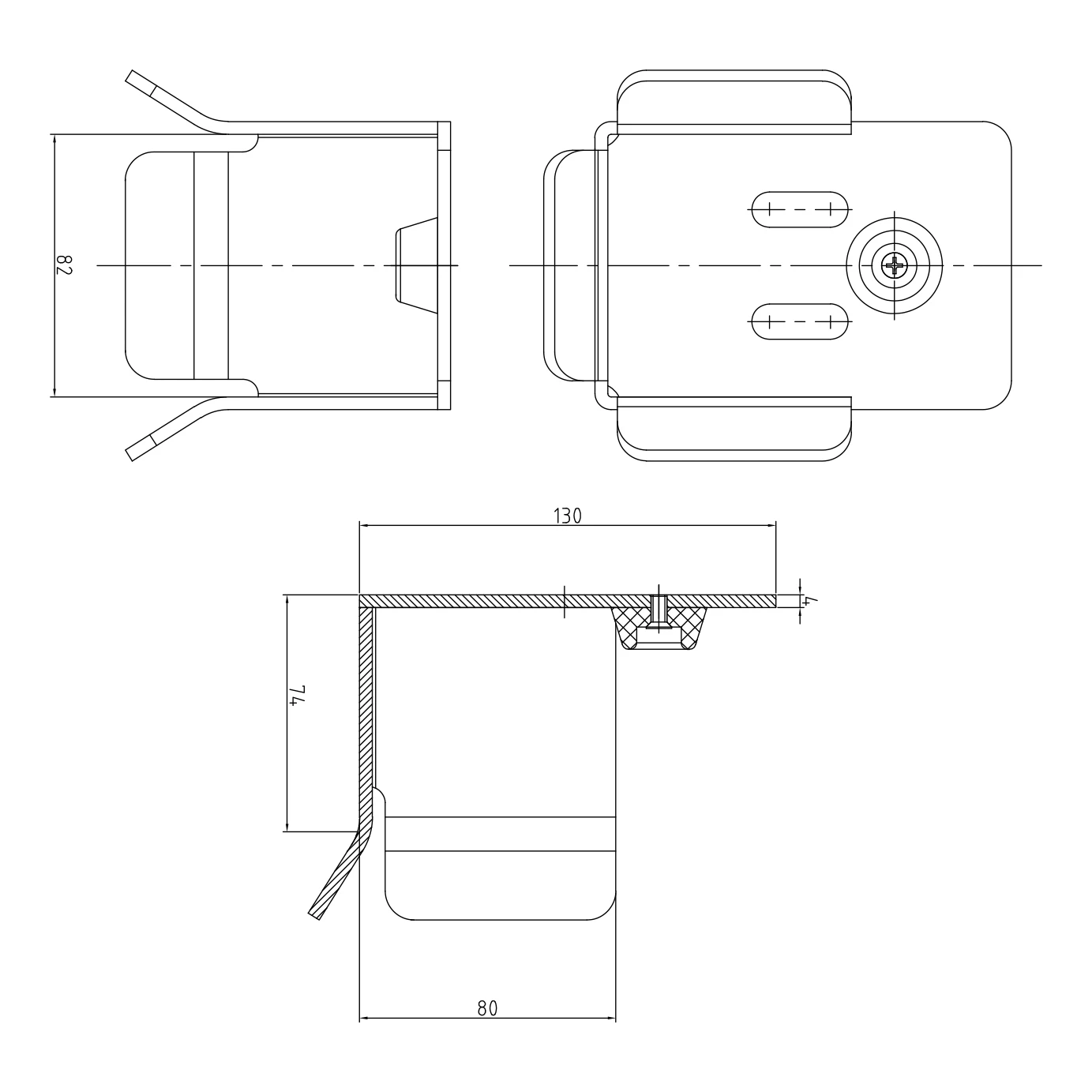

Disegno tecnico dell
Disegno tecnico dell'incontro inferiore con le dimensioni

Parametri tecnici

  • Materiale: acciaio nero, zincato galvanicamente
  • Sistema di scorrimento: 8 rulli in acciaio su due livelli
  • Cuscinetti: a sfere 6201 RS
  • Sistema: 68x68
  • Dimensioni della base del carrello: 200 × 100 × 8 mm
  • Diametro del rullo: 68 mm
  • Altezza del carrello: 157 mm
  • Guida:
  • EAN: 5903313204859
  • Peso del kit: ca. 12,9 kg

Vantaggi principali

  • Kit completo – due carrelli, ruota di estremità e incontro inferiore in un unico pacchetto
  • Usura dei rulli dimezzata – carico alternato sulla fila superiore e inferiore di rulli
  • Funzionamento silenzioso e fluido – eliminazione delle forze oblique sui cuscinetti
  • Durata – acciaio zincato galvanicamente e cuscinetti a sfere 6201 RS
  • Protezione dagli agenti atmosferici – la ruota di estremità protegge il sistema da neve e ghiaccio
  • Regolazione semplice – sui tirafondi di fondazione tramite rondelle di spessore
