Kit carrelli per cancello scorrevole: 2× carrello (9 ruote, plastica) + accessori

Vai al Feedback del prodotto

Kit completo di scorrimento per cancello scorrevole autoportante: 2 carrelli a 9 rulli, supporto di fine corsa e rullo di fine corsa. Portata 600 kg, guida 80×80×5 mm, rulli in materiale plastico.

Vai alla descrizione completa
con IVA senza IVA
Prezzo 121,53 €
IVA inclusa 22%

I costi di spedizione non sono inclusi nel prezzo.

pz.
Disponibilità:
In magazzino
Tempi di spedizione: 24 ore

Caratteristiche del prodotto

[PIM] wozki #111

  • Dimensione binario 80x80x5
  • Tipo di sistema di scorrimento Sistema a rotelle
  • Tipo di prodotto Pacchetto / KIT con accessori
  • Materiale dei rulli Plastica
  • Numero di ruote [szt.] 9
  • Costruzione carrello Fisso
  • Portata max. [kg] 600

Descrizione

Kit per cancello scorrevole – 2 carrelli a 9 rulli + staffa di invito + rullo di invito

Kit completo di accessori per cancello scorrevole autoportante, progettato per guide 80×80×5 mm. Il kit comprende due carrelli di scorrimento a 9 rulli in plastica, una staffa di invito e un rullo di invito: tutto il necessario per un'installazione professionale di un cancello con carico massimo fino a 600 kg.

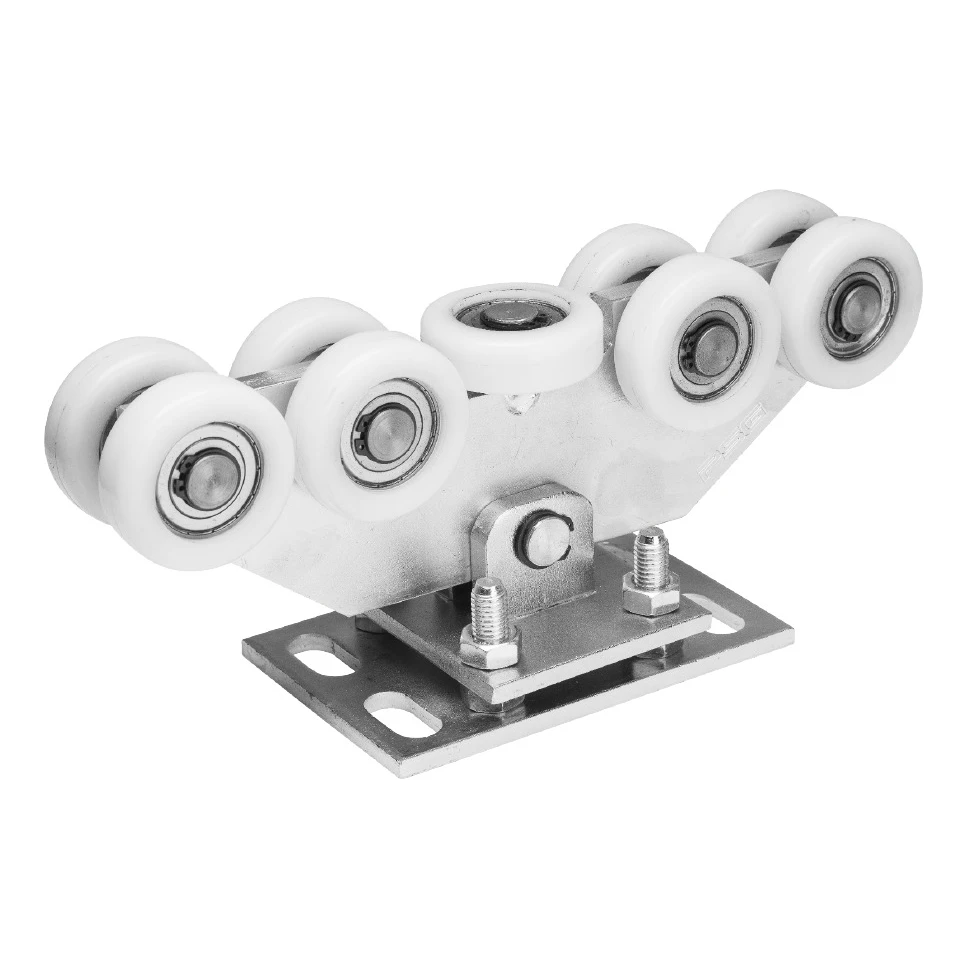

Carrello di scorrimento a 9 rulli per cancello scorrevole – vista laterale
Carrello di scorrimento a 9 rulli per cancello scorrevole – vista laterale

Carrello di scorrimento 80 – funzionamento silenzioso e fluido del cancello

I carrelli di scorrimento dotati di 9 rulli in plastica garantiscono un funzionamento del cancello scorrevole estremamente silenzioso e fluido. Grazie ai cuscinetti a sfera in ogni rullo si ottiene una resistenza al rotolamento minima, che si traduce in una minore usura dell'automazione e in un maggiore comfort d'uso. Ogni carrello è adatto alla guida 80×80×5 mm e dispone di una robusta piastra di montaggio con fori per il fissaggio con viti.

  • Carico massimo del carrello: 600 kg
  • Numero di rulli: 9 pz. (plastica con cuscinetti)
  • Guida compatibile: 80×80×5 mm
  • Dimensioni del carrello (lung. × alt. × largh.): 180 × 120 × 155 mm
  • Interasse dei fori della piastra di montaggio: 140 mm
  • Altezza dell'asse dei rulli: 65 mm
  • Larghezza della piastra: 68 mm
  • Quantità nel kit: 2 pz.

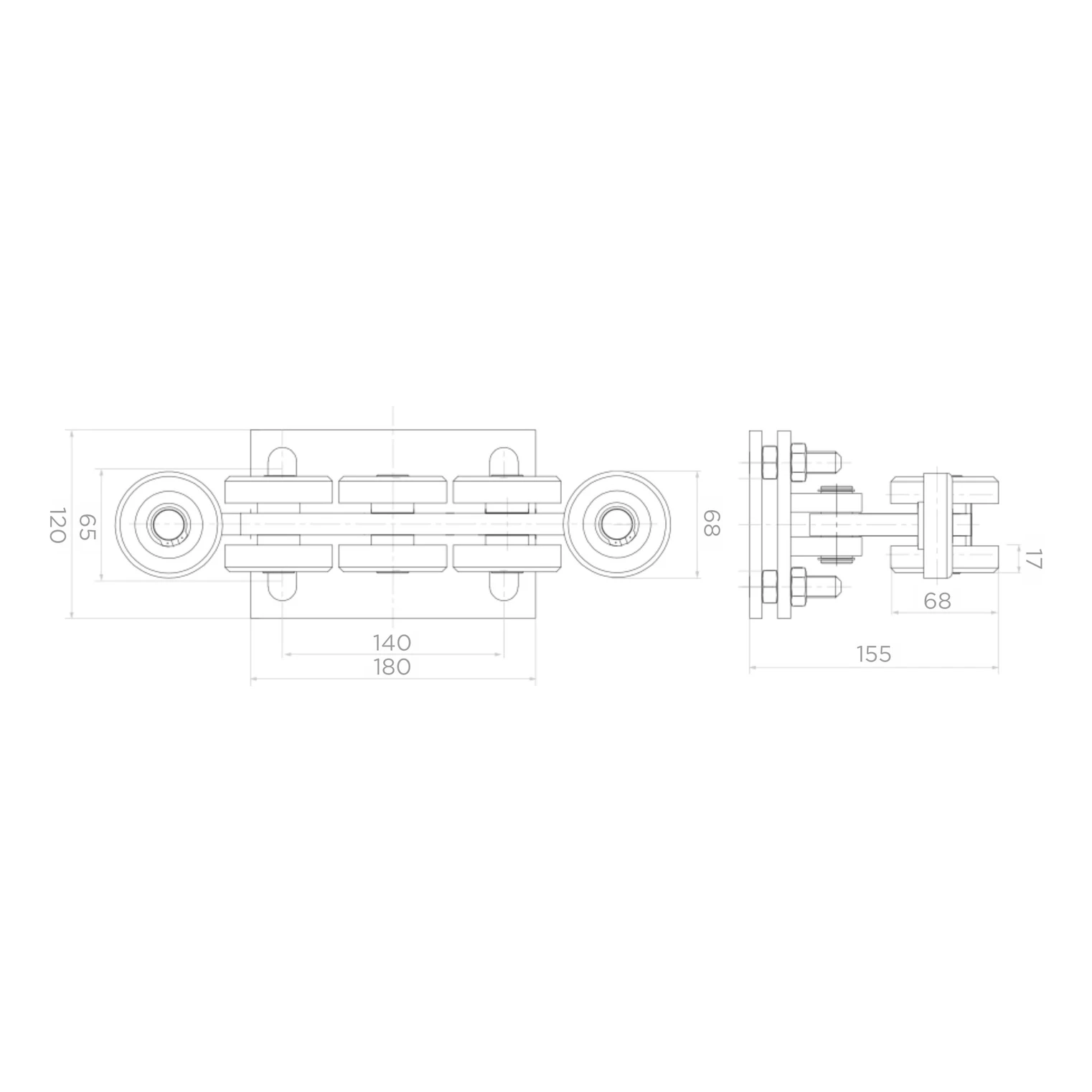

Disegno tecnico del carrello di scorrimento a 9 rulli con dimensioni
Disegno tecnico del carrello di scorrimento a 9 rulli con dimensioni

Il disegno tecnico dettagliato del carrello di scorrimento riporta tutte le principali dimensioni di montaggio. La piastra di base di dimensioni 180 × 68 mm con viti regolabili consente di impostare con precisione il livello del cancello dopo il montaggio. L'altezza totale del carrello è di 120 mm e la profondità di 155 mm: questi valori vanno considerati nella progettazione della fondazione.

Staffa di invito – stabilizzazione e protezione

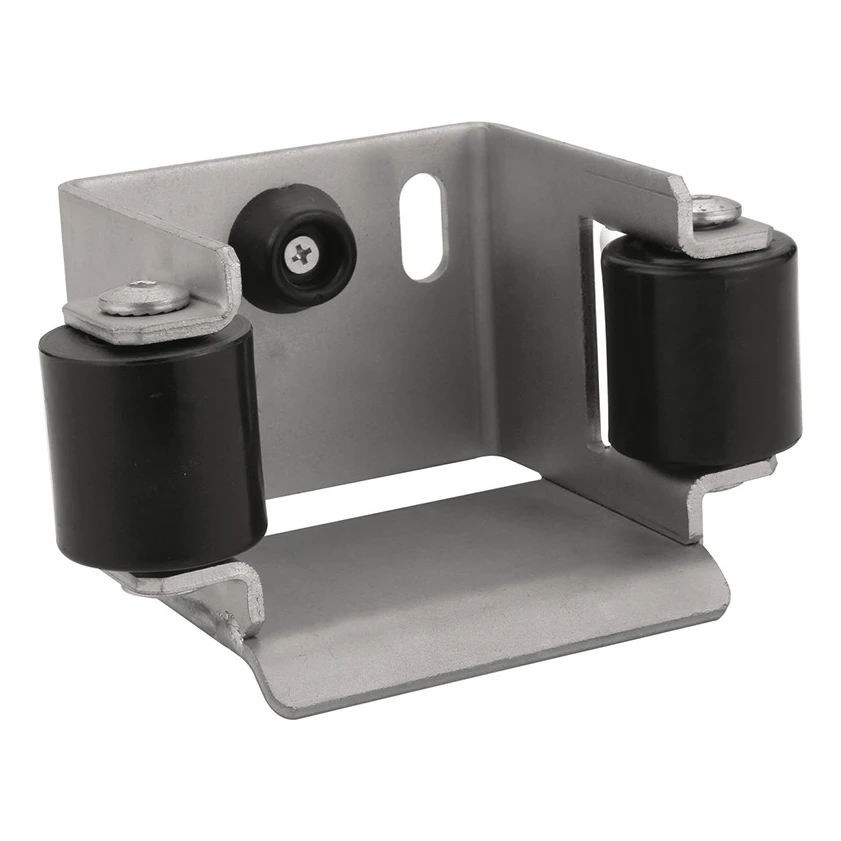

Staffa di invito per cancello scorrevole con due rulli di guida
Staffa di invito per cancello scorrevole con due rulli di guida

La staffa di invito in acciaio svolge una doppia funzione: stabilizza il cancello dopo la chiusura e ripartisce il suo peso su un maggior numero di elementi portanti, il che prolunga notevolmente la durata dei carrelli di scorrimento. Dotata di due rulli di guida in plastica con interasse di 88 mm, guida con precisione la guida del cancello. Sulla parete posteriore sono presenti due fori di montaggio e un paracolpi in gomma che ammortizza la chiusura. Prodotto zincato, resistente agli agenti atmosferici.

  • Guida compatibile: 80×80 mm
  • Larghezza tra i rulli: 88 mm
  • Dimensioni della staffa (lung. × largh. × alt.): 100 × 90 × 85 mm
  • Spessore della lamiera: 4 mm
  • Finitura: zincatura
  • Quantità nel kit: 1 pz.

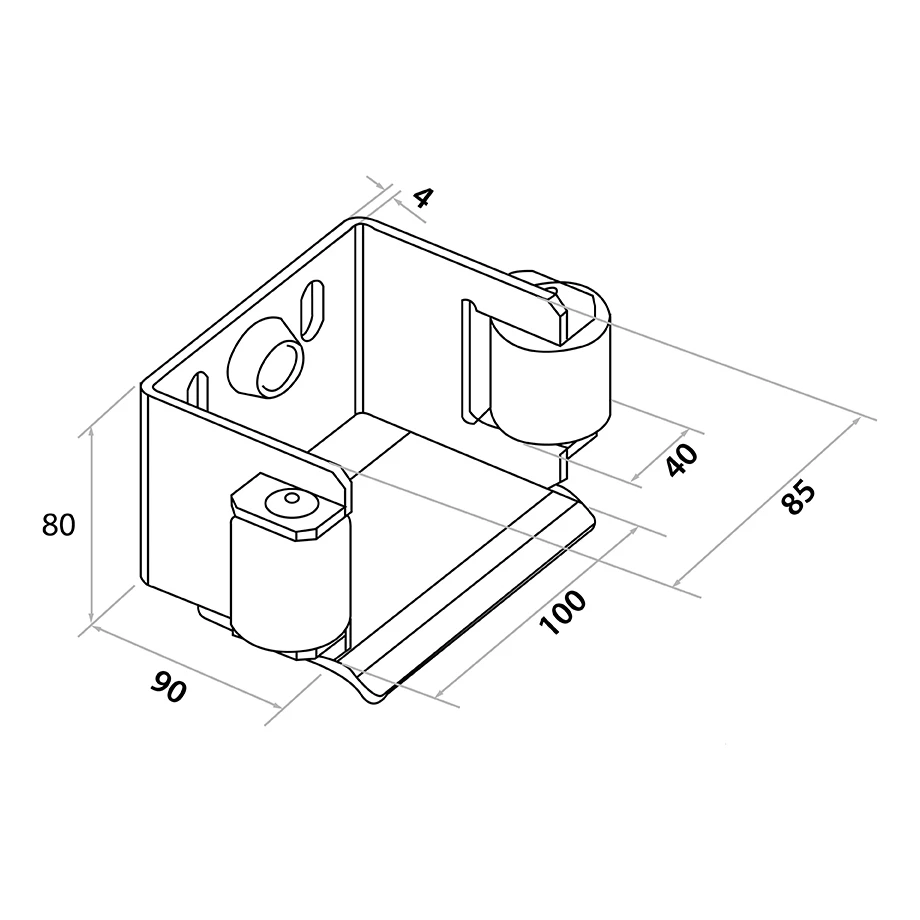

Disegno tecnico della staffa di invito con dimensioni
Disegno tecnico della staffa di invito con dimensioni

Il disegno quotato della staffa di invito riporta i suoi principali parametri di montaggio: base 100 × 90 mm, altezza 80 mm (con i rulli 85 mm), foro per il rullo di guida con diametro di 40 mm. La struttura in lamiera con spessore di 4 mm garantisce rigidità e durata adeguate.

Rullo di invito – maggiore durata del sistema

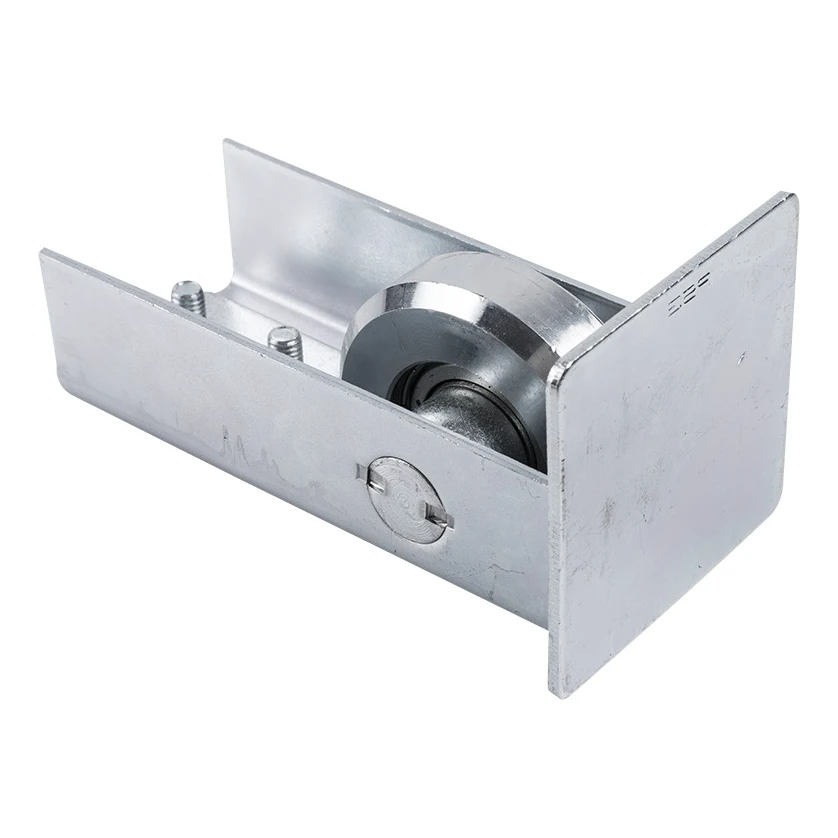

Rullo di invito zincato per cancello scorrevole
Rullo di invito zincato per cancello scorrevole

Il rullo di invito in acciaio viene montato all'inizio della guida del cancello scorrevole autoportante. Il suo compito è introdurre dolcemente la guida nei carrelli di scorrimento a ogni chiusura del cancello, riducendo in modo significativo gli urti e prolungando la vita utile dell'intero meccanismo. Inoltre costituisce una protezione da neve e ghiaccio che si accumulano all'interno della guida. Le viti di montaggio sono incluse nel kit. Prodotto zincato.

  • Guida compatibile: 80×80×5 mm
  • Dimensioni del corpo (lung. × largh. × alt.): 148 × 80 × 62 mm
  • Larghezza del rullo: 64 mm
  • Spessore della lamiera del corpo: 3 mm
  • Finitura: zincatura
  • Incluso nel kit: viti di montaggio
  • Quantità nel kit: 1 pz.

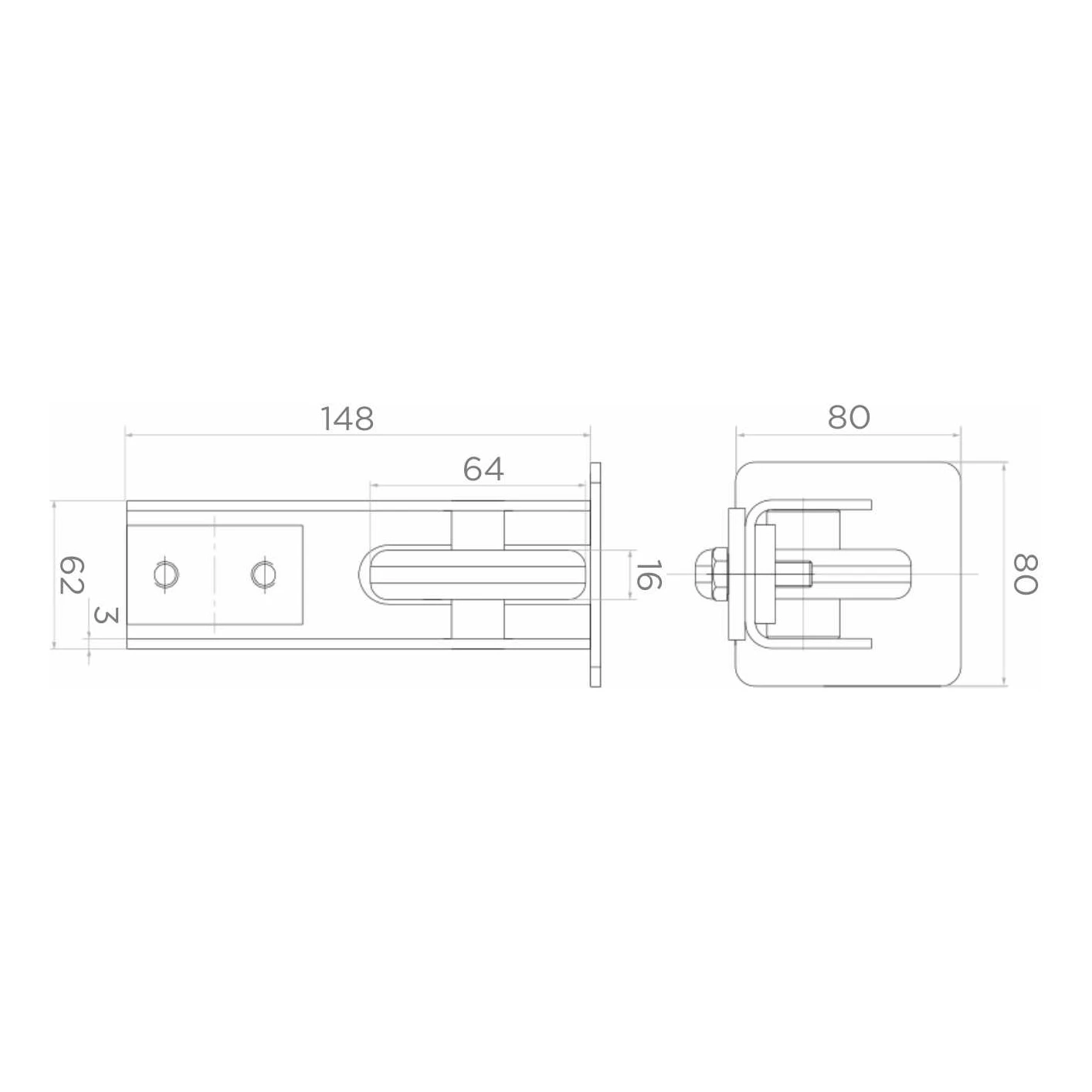

Disegno tecnico del rullo di invito con dimensioni
Disegno tecnico del rullo di invito con dimensioni

Il disegno tecnico del rullo di invito riporta le dimensioni del corpo: lunghezza 148 mm, larghezza 80 mm, altezza 62 mm (spessore della lamiera 3 mm). La larghezza del rullo interno è di 64 mm e l'altezza dell'asse di 16 mm dalla base del corpo.

Contenuto del kit

  • Carrello di scorrimento 80 (a 9 rulli, rulli in plastica) – 2 pz.
  • Staffa di invito con due rulli di guida – 1 pz.
  • Rullo di invito con viti di montaggio – 1 pz.

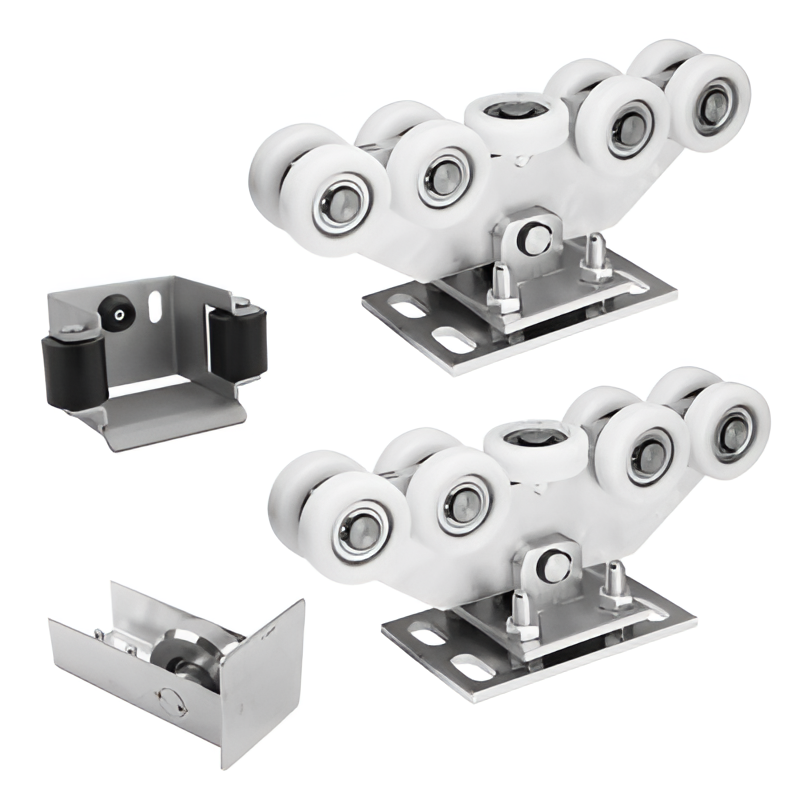

Kit completo per cancello scorrevole – tutti gli elementi
Kit completo per cancello scorrevole – tutti gli elementi

Il kit è destinato all'installazione professionale di cancelli scorrevoli autoportanti su guide 80×80×5 mm. Tutti gli elementi in acciaio sono zincati, il che garantisce resistenza alla corrosione e un utilizzo prolungato in condizioni esterne. Il peso dell'intero kit è di 17,22 kg.

Dati tecnici del kit

  • Guida compatibile: 80×80×5 mm
  • Carico massimo (per carrello): 600 kg
  • Materiale dei rulli dei carrelli: plastica con cuscinetti
  • Finitura degli elementi in acciaio: zincatura
  • Peso del kit: 17,22 kg
  • EAN: 5903313203586
