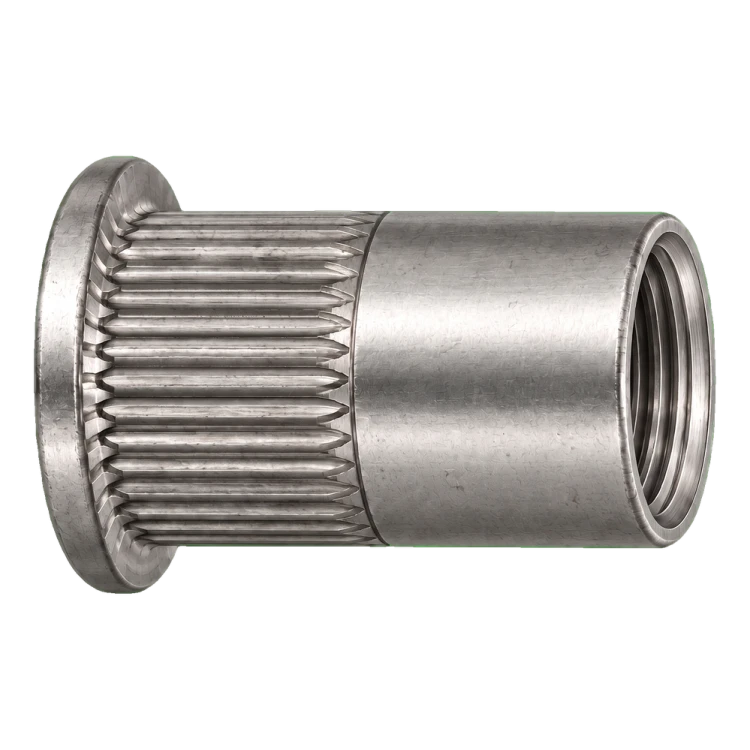

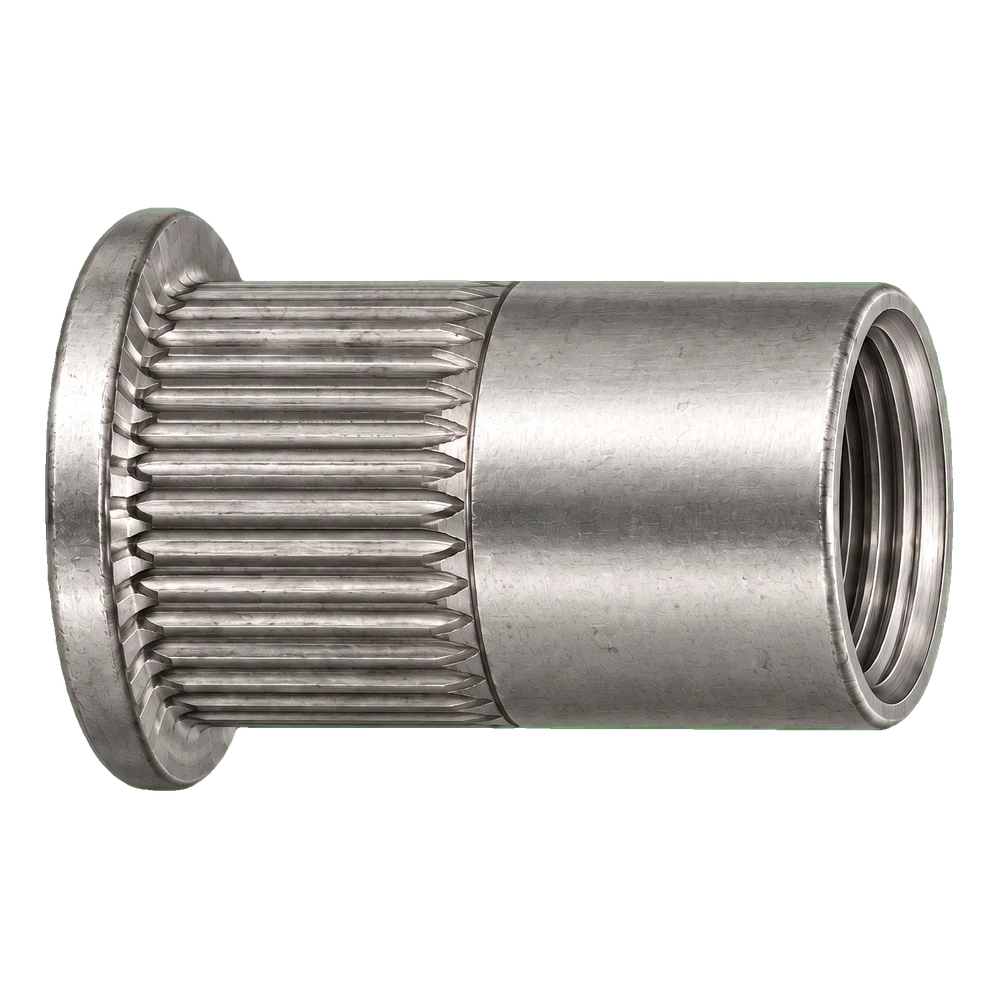

Inserto filettato a rivettare in acciaio inox A4 M12×23 mm – testa piatta, corpo zigrinato – confezione da 250 pz.
Lascia un feedback sul prodotto
Dado a rivettare aperto in acciaio inox A4 (AISI 316), filettatura M12, lunghezza 23 mm. Testa piatta, gambo tondo zigrinato. Diametro esterno 12 mm, flangia 15,9 mm, spessore di serraggio 1,0–4,0 mm. Per strutture da esterno.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-139
Caratteristiche del prodotto
[PIM] nitonakretki #1015
- Materiale A4 - acciaio inossidabile
- Tipo di filettatura M12
- Campo di serraggio [mm] 1,0–4,0
- Tipo di testa piatta
- Quantità per confezione [pz] 250
- Gambo tondo zigrinato
Descrizione
Testa piana, gambo tondo zigrinato, esecuzione aperta, acciaio inox A4
Informazioni sul prodotto
Il dado a rivetto crea un filetto interno M12 in una lamiera sottile o in un profilo quando l'accesso è possibile da un solo lato. Si inserisce nel foro e si applica con una rivettatrice per dadi a rivetto: l'utensile si avvita nel filetto e lo tira verso di sé, mentre la parte del gambo dietro il materiale si deforma formando un collare che, insieme alla testa, serra il materiale. Una volta svitato l'utensile, nel materiale rimane un filetto M12 pronto. Questo modello ha una testa piana con diametro di 23 mm e altezza di 2 mm e un gambo tondo zigrinato. La testa piana sporge dalla superficie del materiale dell'altezza della testa k. La zigrinatura del gambo limita la rotazione del dado a rivetto nel foro.
Il dado a rivetto va scelto in base allo spessore del materiale in cui deve essere applicato. Il dado a rivetto M12 × 23 mm è destinato a materiali con spessore da 1,0 a 4,0 mm; per uno spessore diverso, scegli un'altra misura dall'elenco delle misure più vicine. Pratica un foro Ø 16,0 mm, cioè 0,1 mm più grande del diametro del gambo di 15,9 mm, ed elimina le bave.
Il dado a rivetto è realizzato in acciaio inox A4. In un ambiente con cloruri, ad esempio al mare o vicino a una piscina, il materiale va scelto in base alle condizioni di esposizione e alle indicazioni del progetto. Secondo la scheda tecnica del produttore, resiste a una forza di taglio di 9 800 N e a una forza di trazione di 52 950 N. Questi sono i risultati della prova sul solo dado a rivetto: la portata del collegamento dipende dal materiale e dallo spessore dell'elemento ed è stabilita dal progetto. Vendiamo in scatole da 250 pz; la scatola pesa 4,08 kg.
Preparazione del montaggio
- ✓Controlla lo spessore del materiale: deve rientrare nel campo 1,0–4,0 mm.
- ✓Pratica un foro tondo Ø 16,0 mm (0,1 mm più grande del gambo d2 = 15,9 mm); elimina le bave.
- ✓Applica con una rivettatrice per dadi a rivetto con terminale M12; la testa deve appoggiare sulla superficie.
Importante
Il campo di serraggio si riferisce allo spessore totale del materiale sotto la testa. La testa piana sporge dalla superficie del materiale dell'altezza della testa k. La zigrinatura del gambo limita la rotazione del dado a rivetto nel foro. La portata del collegamento dipende dal materiale e dallo spessore dell'elemento – la stabilisce il progetto.
