Inserto filettato a rivettare in acciaio inox A4 M10×22 mm – testa piatta, corpo parzialmente esagonale – confezione da 250 pz.
Lascia un feedback sul prodotto

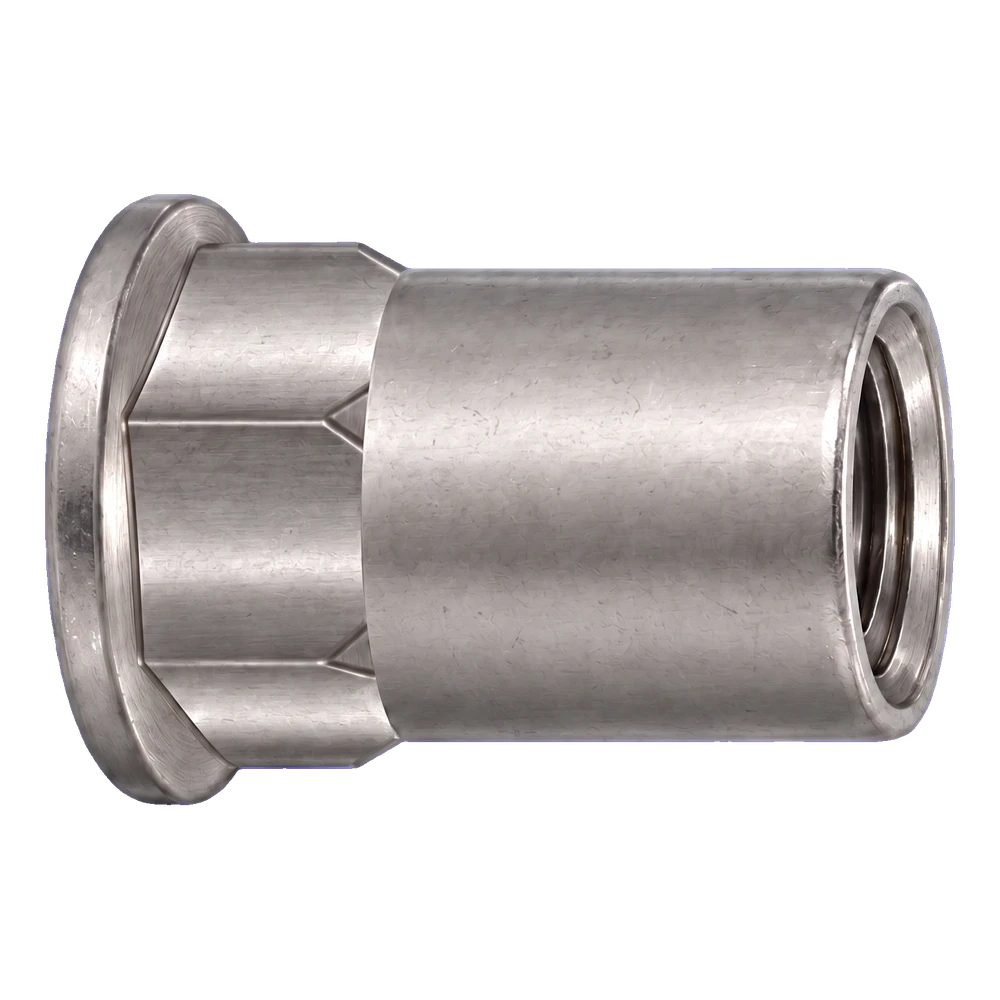

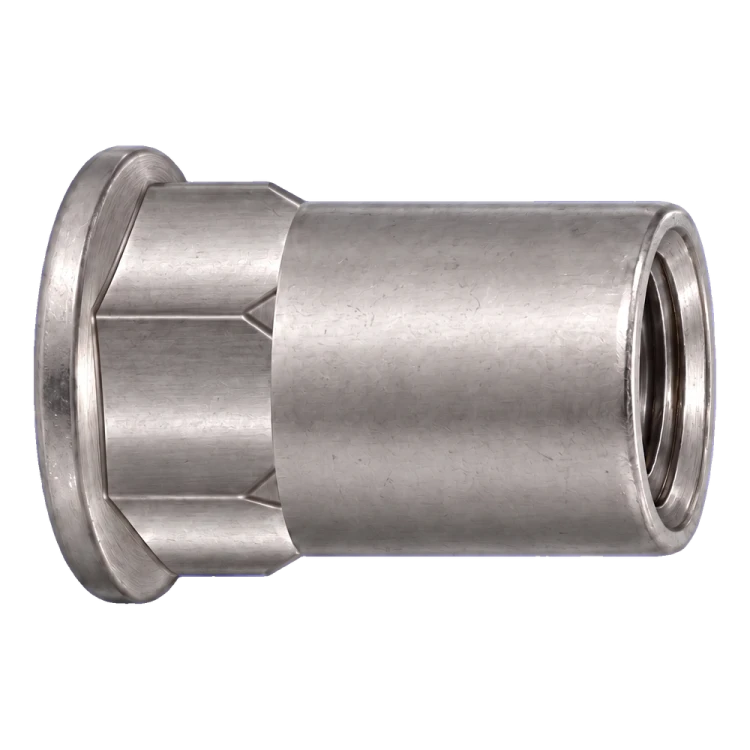

Dado a rivettare in acciaio inox A4, aperto, con testa piana e gambo parzialmente esagonale. Filettatura M10, lunghezza 22 mm, diametro della testa 16,3 mm, spessore della testa 2 mm. Campo di spessore di serraggio 1,0–4,0 mm. Per elementi in acciaio a parete sottile e
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-144
Caratteristiche del prodotto
[PIM] nitonakretki #1015
- Materiale A4 - acciaio inossidabile
- Tipo di filettatura M10
- Campo di serraggio [mm] 1,0–4,0
- Tipo di testa piatta
- Quantità per confezione [pz] 250
- Gambo semiesagonale
Descrizione
Testa piana, gambo parzialmente esagonale, esecuzione aperta, acciaio inox A4
Informazioni sul prodotto
Il dado a rivetto crea un filetto interno M10 in una lamiera sottile o in un profilo quando l'accesso è possibile da un solo lato. Si inserisce nel foro e si applica con una rivettatrice per dadi a rivetto: l'utensile si avvita nel filetto e lo tira verso di sé, mentre la parte del gambo dietro il materiale si deforma formando un collare che, insieme alla testa, serra il materiale. Una volta svitato l'utensile, nel materiale rimane un filetto M10 pronto. Questo modello ha una testa piana con diametro di 16,3 mm e altezza di 2 mm e un gambo parzialmente esagonale. La testa piana sporge dalla superficie del materiale dell'altezza della testa k. La parte esagonale del gambo limita la rotazione del dado a rivetto nel foro.
Il dado a rivetto va scelto in base allo spessore del materiale in cui deve essere applicato. Il dado a rivetto M10 × 22 mm è destinato a materiali con spessore da 1,0 a 4,0 mm; per uno spessore diverso, scegli un'altra misura dall'elenco delle misure più vicine. Il foro deve essere esagonale, di 13,1 mm tra le facce, cioè 0,1 mm più grande di SW13 del gambo. È preferibile realizzarlo con un punzone: in un foro tondo il dado a rivetto non è protetto dalla rotazione.
Il dado a rivetto è realizzato in acciaio inox A4. In un ambiente con cloruri, ad esempio al mare o vicino a una piscina, il materiale va scelto in base alle condizioni di esposizione e alle indicazioni del progetto. Secondo la scheda tecnica del produttore, resiste a una forza di taglio di 8 620 N e a una forza di trazione di 47 070 N. Questi sono i risultati della prova sul solo dado a rivetto: la portata del collegamento dipende dal materiale e dallo spessore dell'elemento ed è stabilita dal progetto. Vendiamo in scatole da 250 pz; la scatola pesa 2,18 kg.
Preparazione del montaggio
- ✓Controlla lo spessore del materiale: deve rientrare nel campo 1,0–4,0 mm.
- ✓Realizza un foro esagonale di 13,1 mm tra le facce (SW13 del gambo + 0,1 mm), preferibilmente tranciato: in un foro tondo il dado a rivetto non è protetto dalla rotazione; elimina le bave.
- ✓Applica con una rivettatrice per dadi a rivetto con terminale M10; la testa deve appoggiare sulla superficie.
Importante
Il campo di serraggio si riferisce allo spessore totale del materiale sotto la testa. La testa piana sporge dalla superficie del materiale dell'altezza della testa k. La parte esagonale del gambo limita la rotazione del dado a rivetto nel foro. La portata del collegamento dipende dal materiale e dallo spessore dell'elemento – la stabilisce il progetto.
