Inserto filettato a rivettare in acciaio inox A2 M6×16 mm – testa svasata ridotta, gambo parzialmente esagonale – confezione da 250 pz.

Testa svasata ridotta, gambo parzialmente esagonale, esecuzione aperta, acciaio inox A2

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

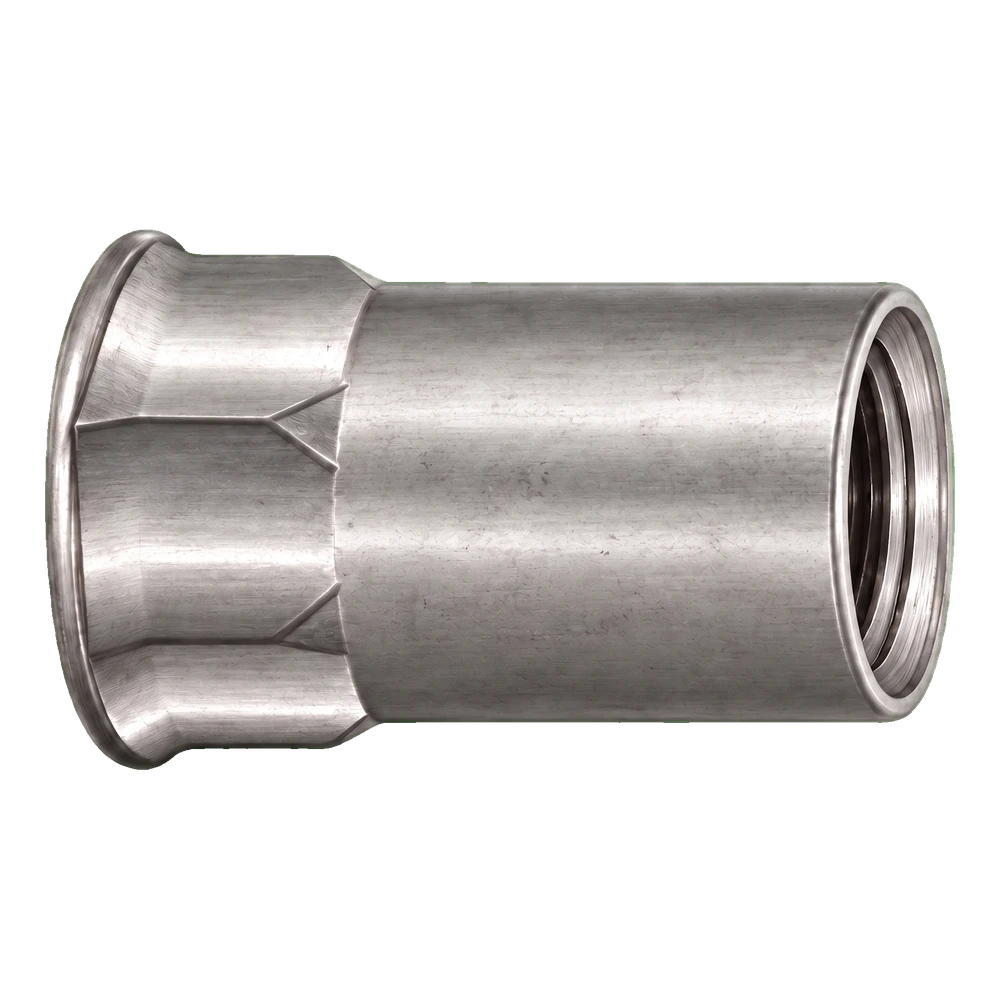

Il dado a rivetto crea un filetto interno M6 in una lamiera sottile o in un profilo quando l'accesso è possibile da un solo lato. Si inserisce nel foro e si applica con una rivettatrice per dadi a rivetto: l'utensile si avvita nel filetto e lo tira verso di sé, mentre la parte del gambo dietro il materiale si deforma formando un collare che, insieme alla testa, serra il materiale. Una volta svitato l'utensile, nel materiale rimane un filetto M6 pronto. Questo modello ha una testa svasata ridotta con diametro di 10 mm e altezza di 0,6 mm e un gambo parzialmente esagonale. La testa svasata ridotta appoggia quasi a filo con la superficie del materiale. La parte esagonale del gambo limita la rotazione del dado a rivetto nel foro.

Il dado a rivetto va scelto in base allo spessore del materiale in cui deve essere applicato. Il dado a rivetto M6 × 16 mm è destinato a materiali con spessore da 0,5 a 3,0 mm; per uno spessore diverso, scegli un'altra misura dall'elenco delle misure più vicine. Il foro deve essere esagonale, di 9,1 mm tra le facce, cioè 0,1 mm più grande di SW9 del gambo. È preferibile realizzarlo con un punzone: in un foro tondo il dado a rivetto non è protetto dalla rotazione.

Il dado a rivetto è realizzato in acciaio inox A2. In un ambiente con cloruri, ad esempio al mare o vicino a una piscina, il materiale va scelto in base alle condizioni di esposizione e alle indicazioni del progetto. Secondo la scheda tecnica del produttore, resiste a una forza di taglio di 3 430 N e a una forza di trazione di 21 570 N. Questi sono i risultati della prova sul solo dado a rivetto: la portata del collegamento dipende dal materiale e dallo spessore dell'elemento ed è stabilita dal progetto. Vendiamo in scatole da 250 pz; la scatola pesa 0,98 kg.

Dimensioni

Materiale e resistenza

Confezione

Preparazione del montaggio

• ✓Controlla lo spessore del materiale: deve rientrare nel campo 0,5–3,0 mm.
• ✓Realizza un foro esagonale di 9,1 mm tra le facce (SW9 del gambo + 0,1 mm), preferibilmente tranciato: in un foro tondo il dado a rivetto non è protetto dalla rotazione; elimina le bave.
• ✓Applica con una rivettatrice per dadi a rivetto con terminale M6; la testa deve appoggiare sulla superficie.
