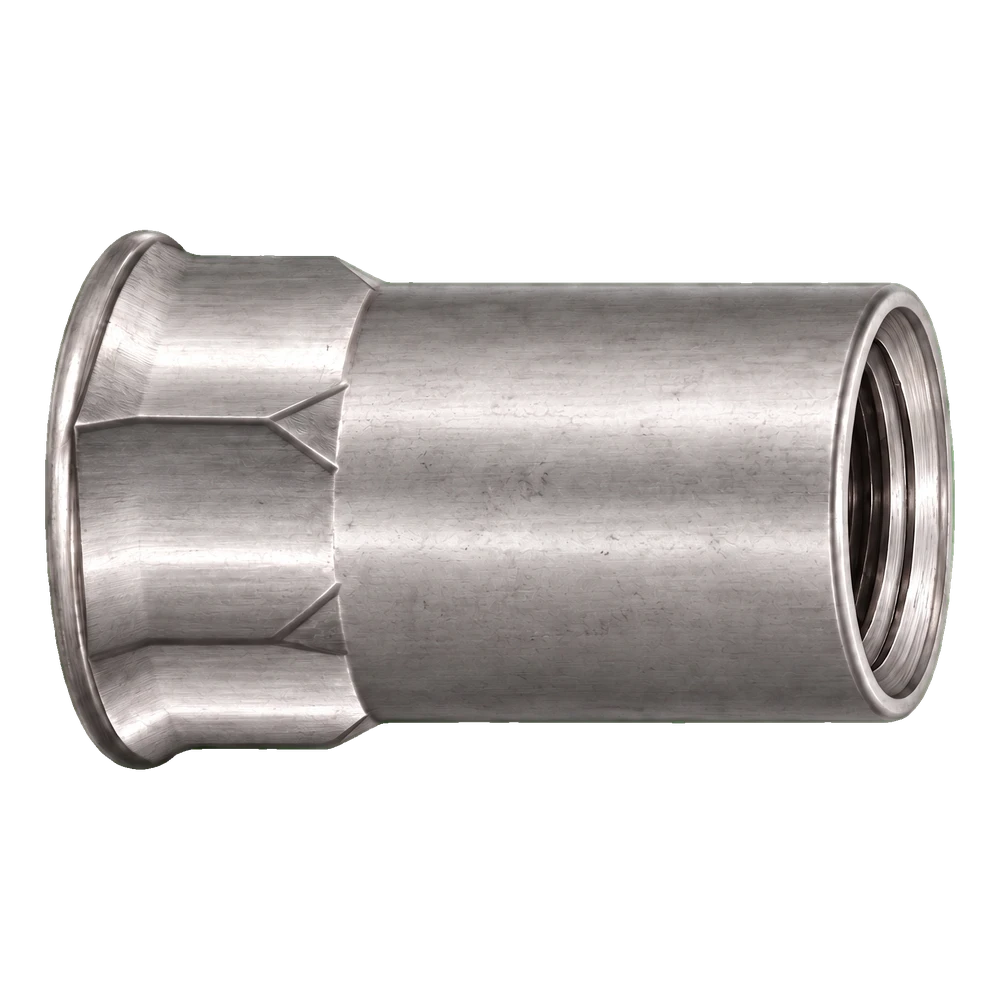

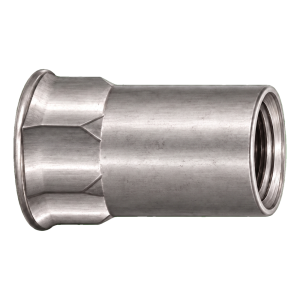

Inserto filettato a rivettare in acciaio inox A2 M5×14 mm – testa conica ridotta, fusto parzialmente esagonale – confezione da 250 pz.
Lascia un feedback sul prodotto
Inserto filettato in acciaio inox A2, di tipo aperto, con testa conica ridotta. Filettatura M5, lunghezza 14 mm, diametro della testa 7 mm, foro di montaggio 8 mm. Gambo parzialmente esagonale. Spessore di serraggio 0,5–3,0 mm.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-157
Caratteristiche del prodotto
[PIM] nitonakretki #1015
- Materiale A2 - acciaio inossidabile
- Tipo di filettatura M5
- Campo di serraggio [mm] 0,5–3,0
- Tipo di testa svasata piccola
- Quantità per confezione [pz] 250
- Gambo semiesagonale
Descrizione
Testa svasata ridotta, gambo parzialmente esagonale, esecuzione aperta, acciaio inox A2
Informazioni sul prodotto
Il dado a rivetto crea un filetto interno M5 in una lamiera sottile o in un profilo quando l'accesso è possibile da un solo lato. Si inserisce nel foro e si applica con una rivettatrice per dadi a rivetto: l'utensile si avvita nel filetto e lo tira verso di sé, mentre la parte del gambo dietro il materiale si deforma formando un collare che, insieme alla testa, serra il materiale. Una volta svitato l'utensile, nel materiale rimane un filetto M5 pronto. Questo modello ha una testa svasata ridotta con diametro di 8 mm e altezza di 0,6 mm e un gambo parzialmente esagonale. La testa svasata ridotta appoggia quasi a filo con la superficie del materiale. La parte esagonale del gambo limita la rotazione del dado a rivetto nel foro.
Il dado a rivetto va scelto in base allo spessore del materiale in cui deve essere applicato. Il dado a rivetto M5 × 14 mm è destinato a materiali con spessore da 0,5 a 3,0 mm; per uno spessore diverso, scegli un'altra misura dall'elenco delle misure più vicine. Il foro deve essere esagonale, di 7,1 mm tra le facce, cioè 0,1 mm più grande di SW7 del gambo. È preferibile realizzarlo con un punzone: in un foro tondo il dado a rivetto non è protetto dalla rotazione.
Il dado a rivetto è realizzato in acciaio inox A2. In un ambiente con cloruri, ad esempio al mare o vicino a una piscina, il materiale va scelto in base alle condizioni di esposizione e alle indicazioni del progetto. Secondo la scheda tecnica del produttore, resiste a una forza di taglio di 3 820 N e a una forza di trazione di 11 760 N. Questi sono i risultati della prova sul solo dado a rivetto: la portata del collegamento dipende dal materiale e dallo spessore dell'elemento ed è stabilita dal progetto. Vendiamo in scatole da 250 pz; la scatola pesa 0,45 kg.
Preparazione del montaggio
- ✓Controlla lo spessore del materiale: deve rientrare nel campo 0,5–3,0 mm.
- ✓Realizza un foro esagonale di 7,1 mm tra le facce (SW7 del gambo + 0,1 mm), preferibilmente tranciato: in un foro tondo il dado a rivetto non è protetto dalla rotazione; elimina le bave.
- ✓Applica con una rivettatrice per dadi a rivetto con terminale M5; la testa deve appoggiare sulla superficie.
Importante
Il campo di serraggio si riferisce allo spessore totale del materiale sotto la testa. La testa svasata ridotta appoggia quasi a filo con la superficie del materiale. La parte esagonale del gambo limita la rotazione del dado a rivetto nel foro. La portata del collegamento dipende dal materiale e dallo spessore dell'elemento – la stabilisce il progetto.
