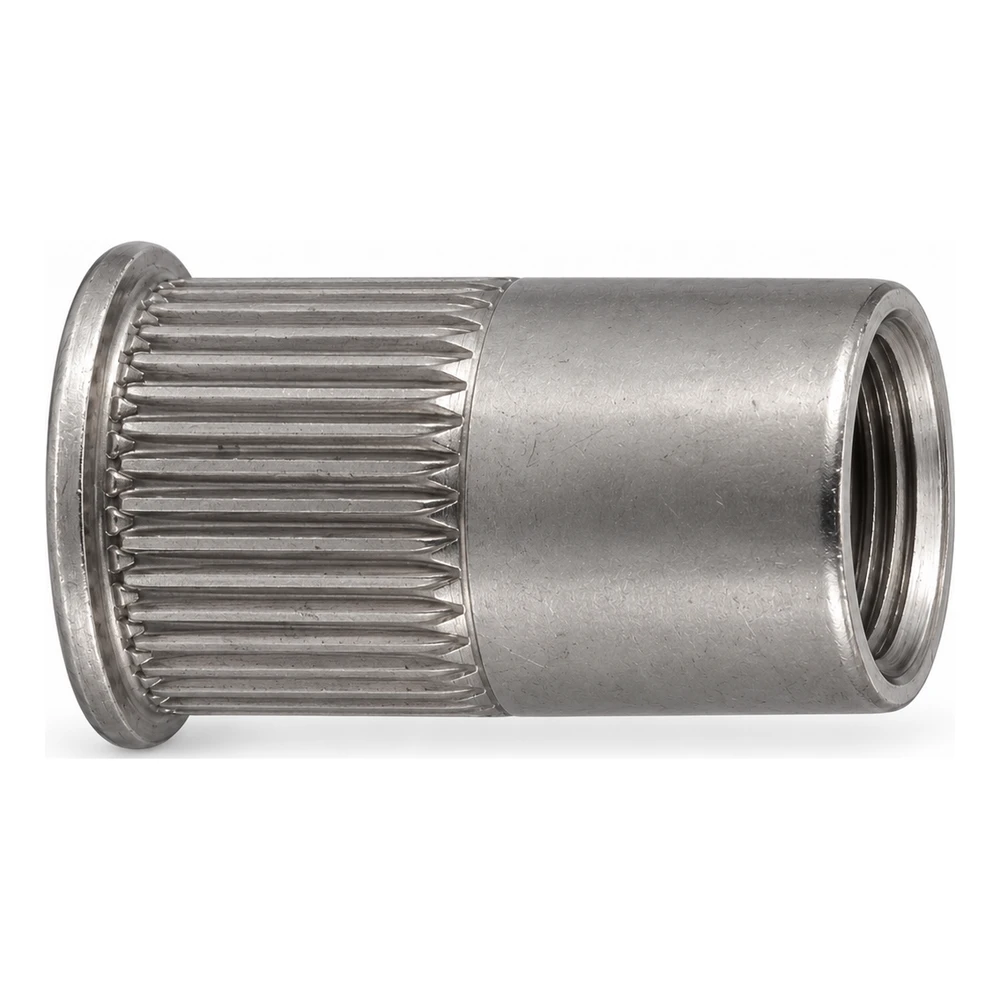

Inserto filettato a rivettare in acciaio inox A2 M10×19,5 mm – testa svasata ridotta, gambo zigrinato – confezione da 250 pz.
Lascia un feedback sul prodotto
Dado a rivettare in acciaio inox A2, aperto, con testa svasata ridotta. Filettatura M10, lunghezza 19,5 mm, gambo zigrinato, diametro della testa 12,9 mm. Campo di spessore di serraggio 0,8–3,5 mm. Carico di rottura a trazione 34.320 N.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-089
Caratteristiche del prodotto
[PIM] nitonakretki #1015
- Materiale A2 - acciaio inossidabile
- Tipo di filettatura M10
- Campo di serraggio [mm] 0,8–3,5
- Tipo di testa svasata piccola
- Quantità per confezione [pz] 250
- Gambo tondo zigrinato
Descrizione
Testa svasata ridotta, gambo tondo zigrinato, esecuzione aperta, acciaio inox A2
Informazioni sul prodotto
Il dado a rivetto crea un filetto interno M10 in una lamiera sottile o in un profilo quando l'accesso è possibile da un solo lato. Si inserisce nel foro e si applica con una rivettatrice per dadi a rivetto: l'utensile si avvita nel filetto e lo tira verso di sé, mentre la parte del gambo dietro il materiale si deforma formando un collare che, insieme alla testa, serra il materiale. Una volta svitato l'utensile, nel materiale rimane un filetto M10 pronto. Questo modello ha una testa svasata ridotta con diametro di 14,5 mm e altezza di 0,7 mm e un gambo tondo zigrinato. La testa svasata ridotta appoggia quasi a filo con la superficie del materiale. La zigrinatura del gambo limita la rotazione del dado a rivetto nel foro.
Il dado a rivetto va scelto in base allo spessore del materiale in cui deve essere applicato. Il dado a rivetto M10 × 19,5 mm è destinato a materiali con spessore da 0,8 a 3,5 mm; per uno spessore diverso, scegli un'altra misura dall'elenco delle misure più vicine. Pratica un foro Ø 13,0 mm, cioè 0,1 mm più grande del diametro del gambo di 12,9 mm, ed elimina le bave.
Il dado a rivetto è realizzato in acciaio inox A2. In un ambiente con cloruri, ad esempio al mare o vicino a una piscina, il materiale va scelto in base alle condizioni di esposizione e alle indicazioni del progetto. Secondo la scheda tecnica del produttore, resiste a una forza di taglio di 5 880 N e a una forza di trazione di 34 320 N. Questi sono i risultati della prova sul solo dado a rivetto: la portata del collegamento dipende dal materiale e dallo spessore dell'elemento ed è stabilita dal progetto. Vendiamo in scatole da 250 pz; la scatola pesa 1,8 kg.
Preparazione del montaggio
- ✓Controlla lo spessore del materiale: deve rientrare nel campo 0,8–3,5 mm.
- ✓Pratica un foro tondo Ø 13,0 mm (0,1 mm più grande del gambo d2 = 12,9 mm); elimina le bave.
- ✓Applica con una rivettatrice per dadi a rivetto con terminale M10; la testa deve appoggiare sulla superficie.
Importante
Il campo di serraggio si riferisce allo spessore totale del materiale sotto la testa. La testa svasata ridotta appoggia quasi a filo con la superficie del materiale. La zigrinatura del gambo limita la rotazione del dado a rivetto nel foro. La portata del collegamento dipende dal materiale e dallo spessore dell'elemento – la stabilisce il progetto.
