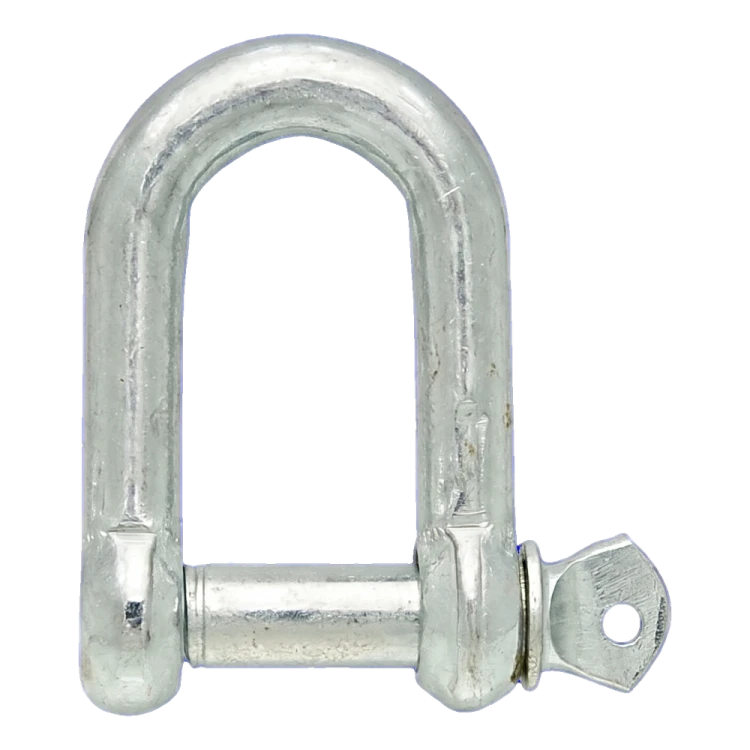

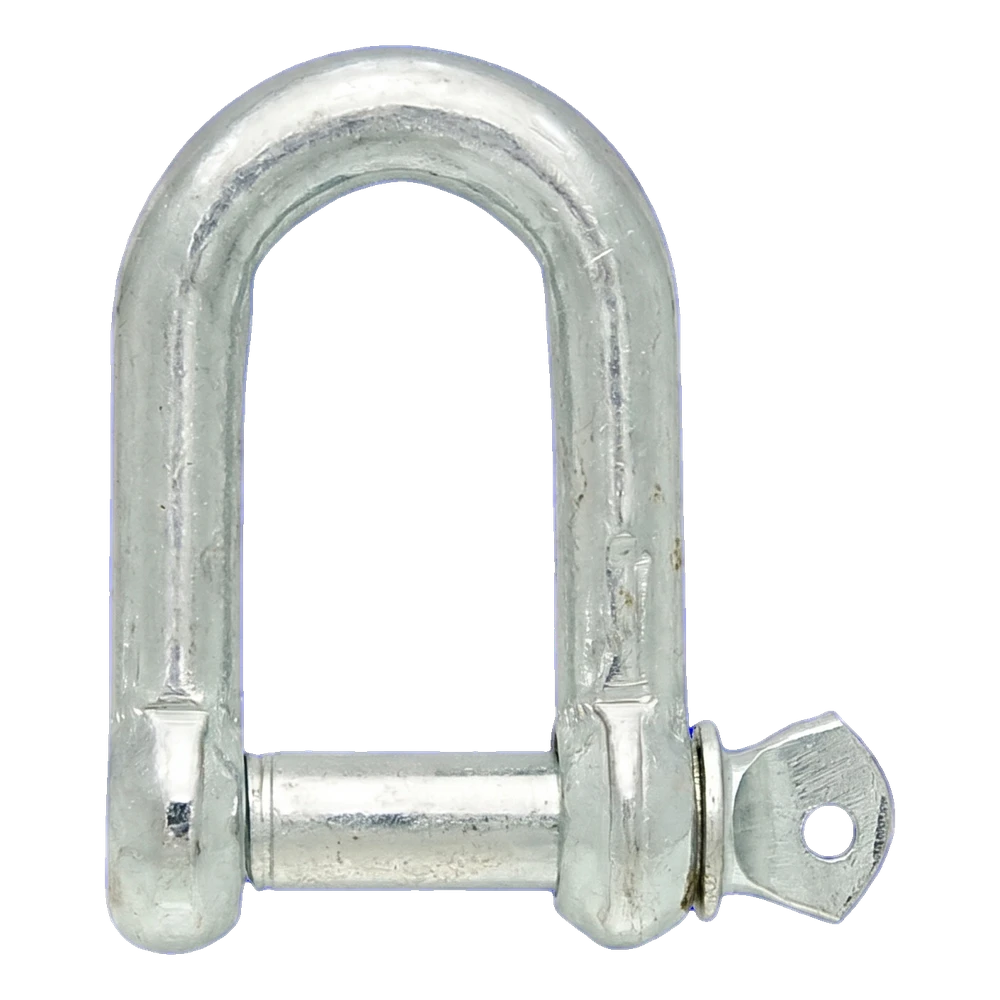

Grillo dritto zincato 5 mm – perno filettato M5

Grillo dritto (allungato) con perno a vite per collegare funi, catene e brache; acciaio zincato

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il grillo dritto (allungato) con perno a vite serve a collegare funi, catene, brache, funi con redancia e attacchi. Consente un collegamento smontabile.

Il diametro del perno d è di 5 mm e la sua filettatura è M5. La dimensione B indica la larghezza interna e H l'altezza interna del grillo. La luce interna del grillo è quindi di 10 × 19 mm; verifica che gli elementi da collegare vi entrino. Si tratta di valori nominali secondo la scheda tecnica del produttore. Scegli il grillo in base al carico – non superare il carico di lavoro di 80 kg. Avvita il perno fino a battuta; in caso di collegamento permanente, assicuralo contro lo svitamento, ad esempio con un filo metallico passato nell'occhiello della testa del perno.

Materiale: acciaio C10–C15. Rivestimento: zincatura. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità costante, scegli una versione adatta alle condizioni di esposizione. Il carico di lavoro si riferisce al carico applicato lungo l'asse del grillo; il carico laterale ne riduce la portata. Il carico di rottura di 240 kg indicato nella scheda tecnica del produttore non è il carico di lavoro. Il grillo non è destinato al sollevamento di carichi sopra le persone né all'assicurazione di persone.

Dimensioni secondo la scheda

Materiale e resistenza

Unità di vendita

Scelta e montaggio

• ✓Scegli il grillo in base al carico – non superare il carico di lavoro di 80 kg.
• ✓Verifica che gli elementi da collegare entrino nella luce interna del grillo B × H = 10 × 19 mm.
• ✓Avvita il perno fino a battuta; in caso di collegamento permanente, assicuralo contro lo svitamento (ad es. con un filo metallico passato nell'occhiello della testa del perno).
