Grillo a omega zincato 8,5 t – perno Ø28 mm, EN 13889

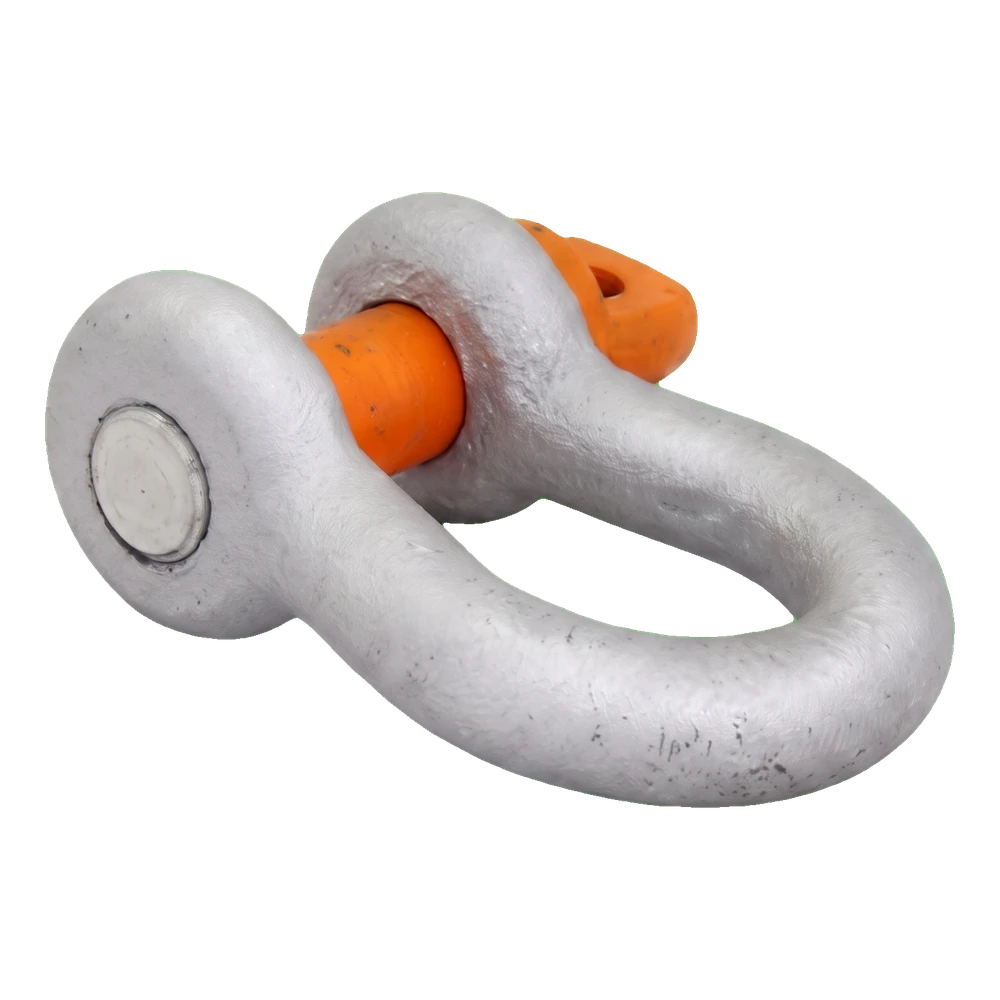

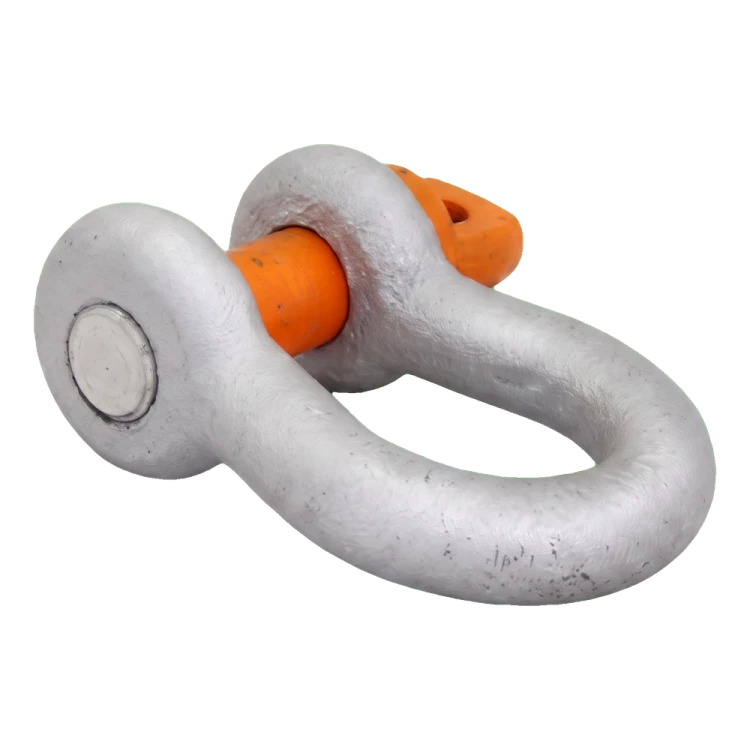

Grillo forgiato con corpo arcuato di forma arrotondata (a omega) e perno a vite – per il collegamento di brache, funi e catene; corpo zincato

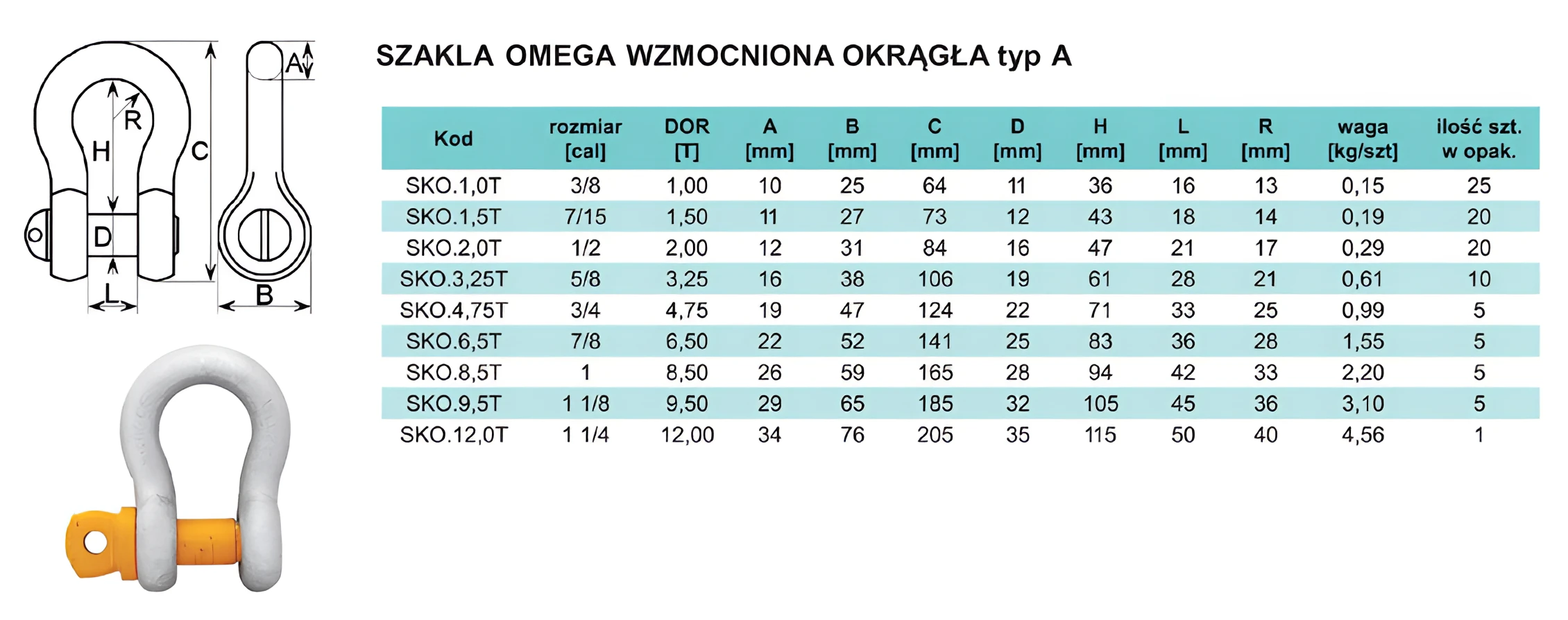

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il grillo a omega forgiato serve a collegare brache, funi e catene. È dotato di un corpo arcuato di forma arrotondata e di un perno a vite. Il corpo arcuato accoglie più elementi contemporaneamente.

La misura in pollici è 1". Il diametro della barra del corpo arcuato è 26 mm e il diametro del perno è 28 mm. Le dimensioni interne sono: larghezza interna 42 mm, altezza interna 94 mm e raggio interno del corpo arcuato 33 mm. L'altezza dell'occhio è 59 mm e l'altezza totale è 165 mm. Si tratta di valori nominali secondo la tabella dimensionale del fornitore. Non superare il carico di lavoro 8,5 t — si riferisce al carico applicato lungo l'asse del grillo. Con più brache nel corpo arcuato, tieni conto dell'angolo al vertice. Avvita il perno fino a battuta e, in caso di collegamento permanente, assicuralo contro lo svitamento, ad esempio con un filo metallico passato attraverso il foro nella testa del perno.

Materiale: acciaio legato stampato a caldo, bonificato. Finitura: corpo zincato, perno verniciato. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni ordinarie; in caso di contatto con sale, sostanze chimiche o umidità costante, scegli una versione adatta alle condizioni di esposizione. Il carico di rottura 34 t non è il carico di lavoro; il coefficiente di sicurezza è 4:1. Norma: EN 13889 (carichi, coefficiente e norma secondo i dati del fornitore). Prima di ogni utilizzo controlla il grillo e il perno — non utilizzare elementi deformati, fessurati o con filettatura danneggiata. Per il sollevamento dei carichi, utilizza il prodotto nel rispetto delle normative vigenti e della documentazione dell'accessorio.

Dimensioni secondo tabella

Materiale e resistenza

Unità di vendita

Scelta e montaggio

• ✓Scegli il grillo in base al carico – non superare il carico di lavoro 8,5 t.
• ✓Con più brache nel corpo arcuato, tieni conto dell'angolo al vertice – il carico di lavoro si riferisce al carico applicato lungo l'asse del grillo.
• ✓Avvita il perno fino a battuta; in caso di collegamento permanente, assicuralo contro lo svitamento (ad es. con un filo metallico passato nell'occhiello della testa del perno).
