Golfare maschio zincato M20 DIN 580 – acciaio C15
Lascia un feedback sul prodotto
Golfare maschio DIN 580 zincato, M20, in acciaio C15. Dimensioni dell'occhio: D 72 mm, Ø 40 mm, H 71 mm, lunghezza del gambo A 30 mm. Carico di lavoro 1.200 kg, carico di rottura 7.060 kg. Peso 0,457 kg. Tolleranza dimensionale ±5%.
I costi di spedizione non sono inclusi nel prezzo.
I costi di spedizione non sono inclusi nel prezzo.
Codice del prodotto: 002-396
Caratteristiche del prodotto
[PIM] osprzet-do-lin-i-lancuchow #1023
- Tipo di accessorio Golfare
- Tipo di filettatura M20
- Portata max. [kg] 1200
Descrizione

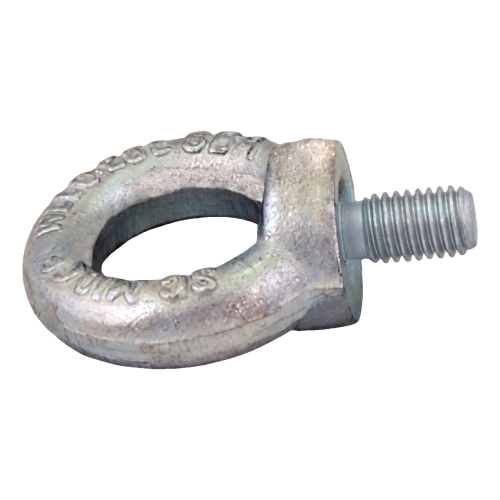

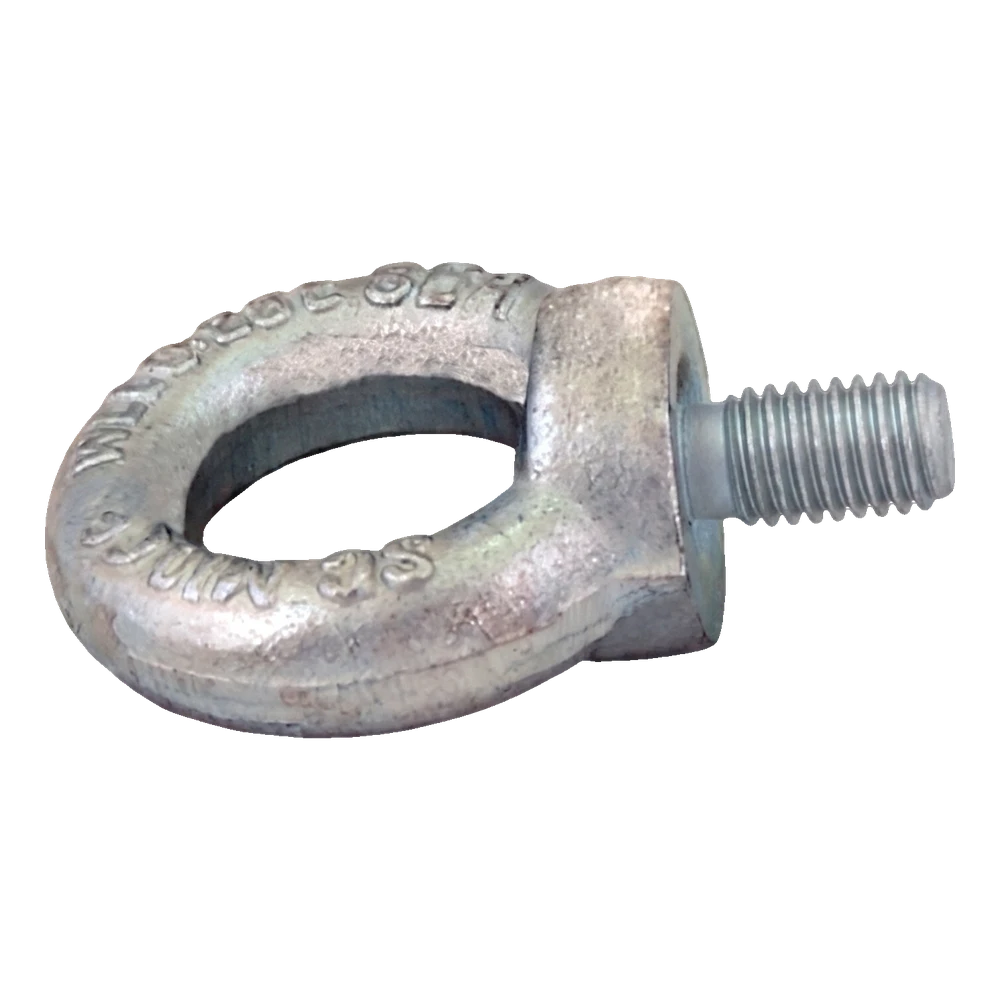

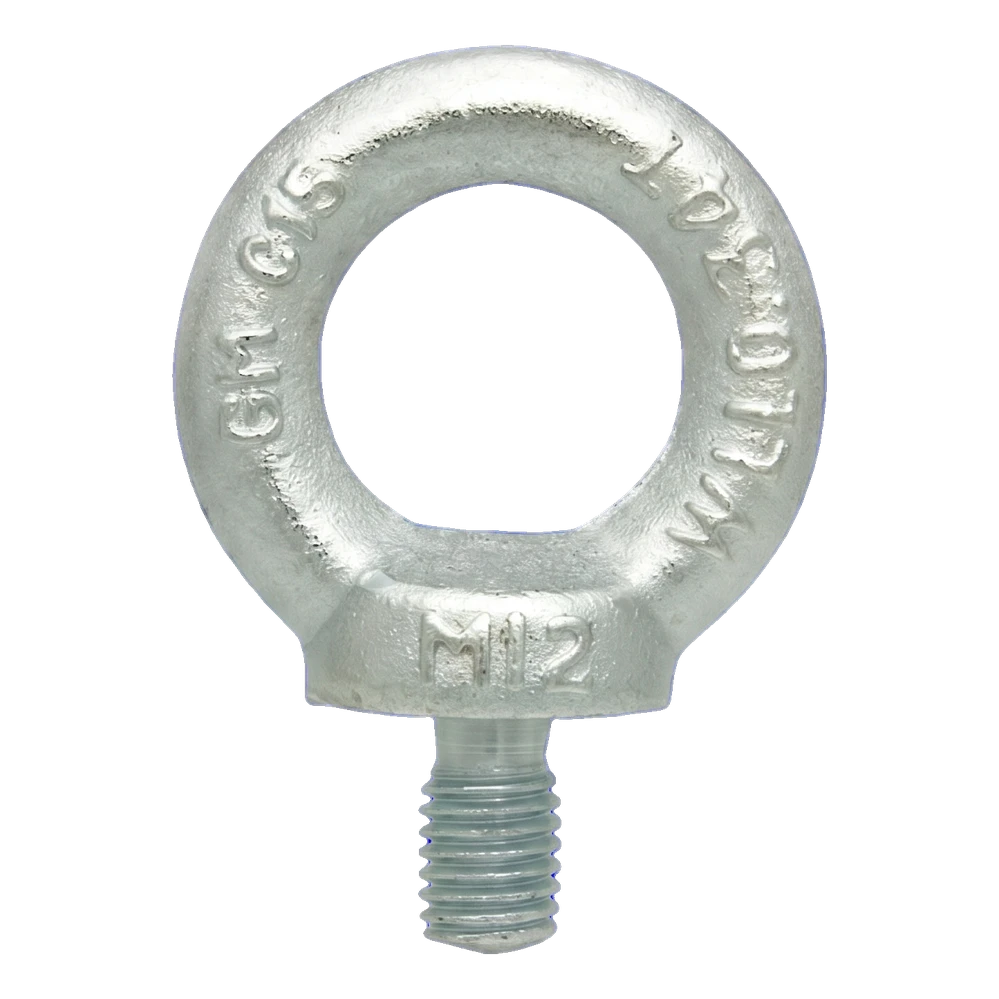

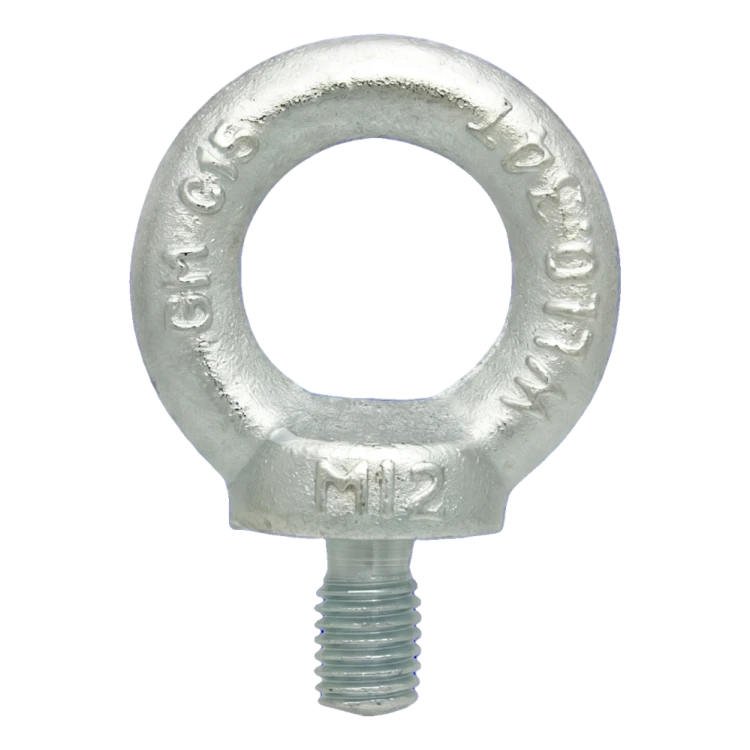

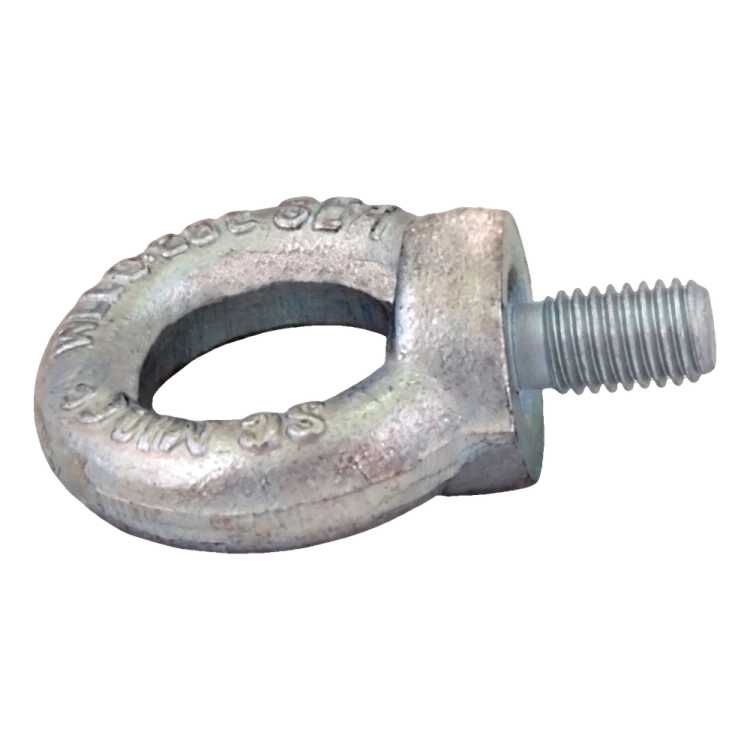

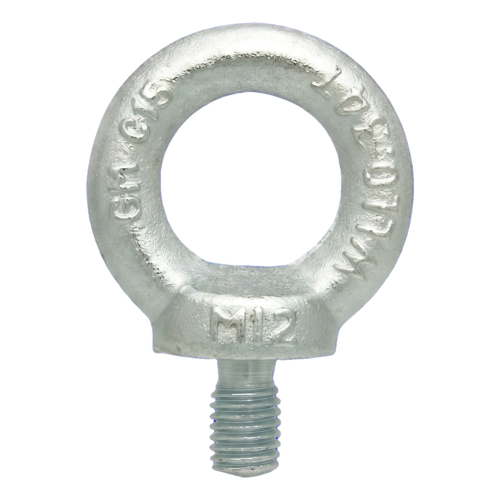

Golfare maschio per creare un punto di aggancio in un foro filettato; occhio con collare, acciaio C15 zincato
Informazioni sul prodotto
Il golfare maschio serve a creare un punto di aggancio per funi, catene e accessori in un foro filettato. È dotato di un occhio con collare e di una filettatura che si avvita nel foro. Il prodotto è conforme alla norma DIN 580.

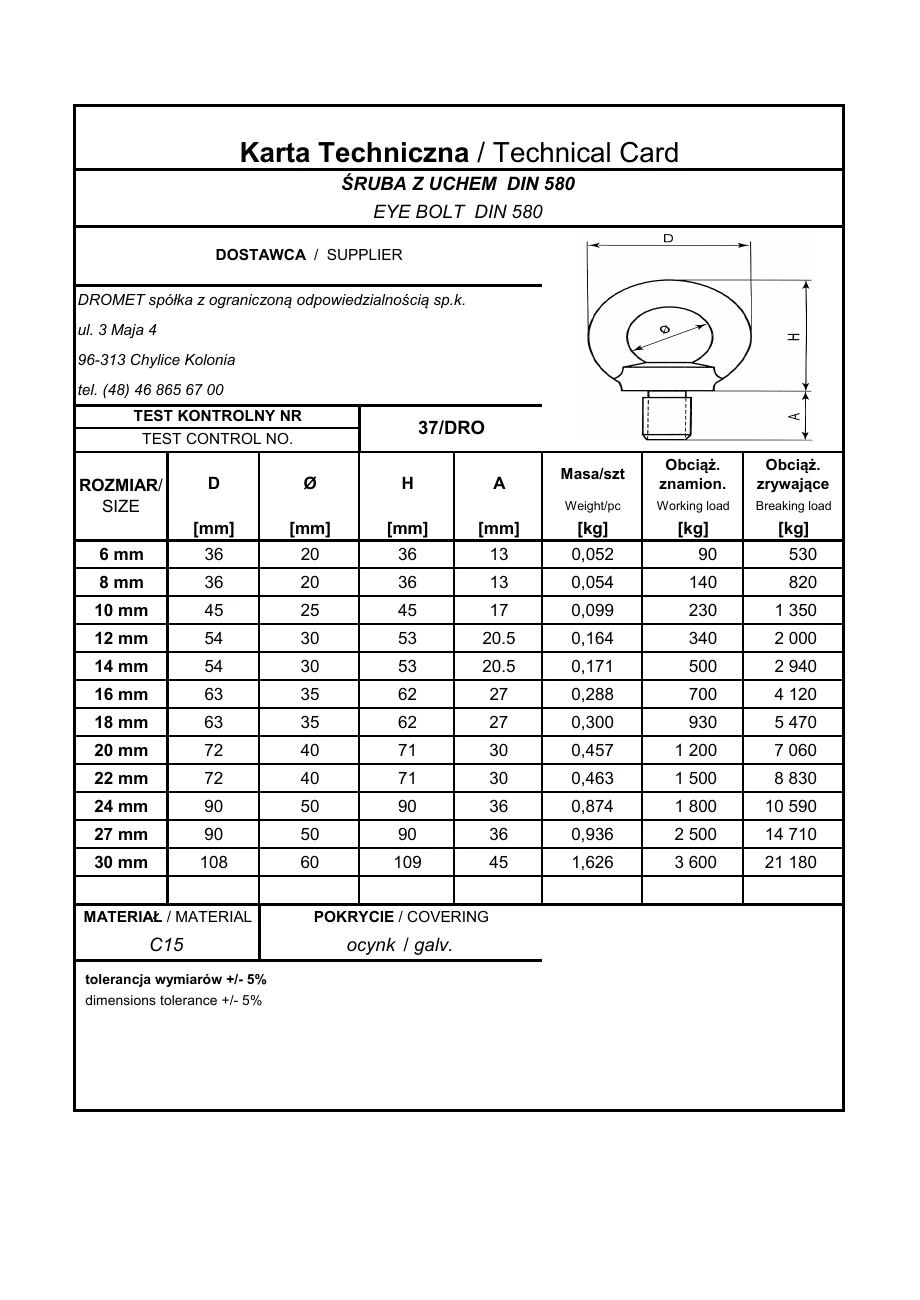

La filettatura del golfare è M20: il foro deve avere la stessa filettatura. La lunghezza della filettatura del golfare A è di 30 mm; la filettatura del foro deve avere almeno la stessa lunghezza. Il diametro esterno dell'occhio D è di 72 mm e il diametro interno dell'occhio Ø è di 40 mm. L'altezza H è di 71 mm. Si tratta di valori nominali riportati nella scheda tecnica del produttore (tolleranza dimensionale ±5% secondo la scheda). Avvita il golfare fino al completo appoggio del collare sulla superficie: il collare deve aderire con tutta la sua superficie. Prima di agganciare la fune o la catena, orienta l'occhio nel piano della direzione del carico.
Materiale: acciaio C15. Rivestimento: zincatura. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità costante, scegli la versione in base alle condizioni di esposizione. Il carico nominale di 1200 kg riportato nella scheda tecnica del produttore si riferisce all'elemento correttamente avvitato. In caso di trazione inclinata rispetto all'asse, il carico ammissibile è inferiore, mentre il carico di lavoro per l'applicazione specifica è definito dal progetto. Il carico di rottura è di 7060 kg e non è il carico di lavoro. Non utilizzare l'elemento per il sollevamento di persone.
Scelta e montaggio
- ✓Verifica la filettatura nel foro: deve corrispondere alla filettatura del golfare M20 e avere una lunghezza di almeno 30 mm.
- ✓Avvita il golfare fino al completo appoggio del collare sulla superficie: il collare deve aderire con tutta la sua superficie.
- ✓Prima di agganciare la fune o la catena, orienta l'occhio nel piano della direzione del carico.
Importante
Il carico nominale riportato nella scheda tecnica si riferisce all'elemento correttamente avvitato; in caso di carico inclinato è inferiore. Non utilizzare l'elemento per il sollevamento di persone. Il carico di lavoro per l'applicazione specifica è definito dal progetto.
