Gancio per altalena con filettatura metrica zincato M10×160 mm

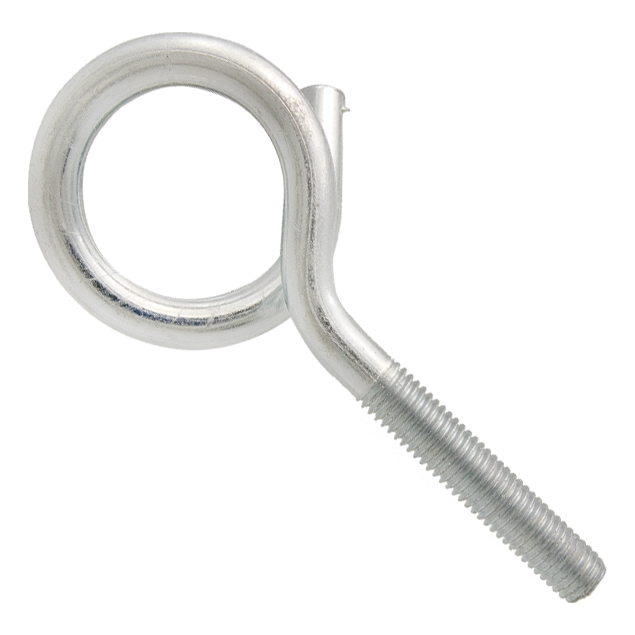

Asta filettata terminante con un anello chiuso con terminale sporgente – da avvitare in una filettatura metrica, ad es. per la sospensione di altalene e funi; acciaio classe 5.8, zincatura elettrolitica

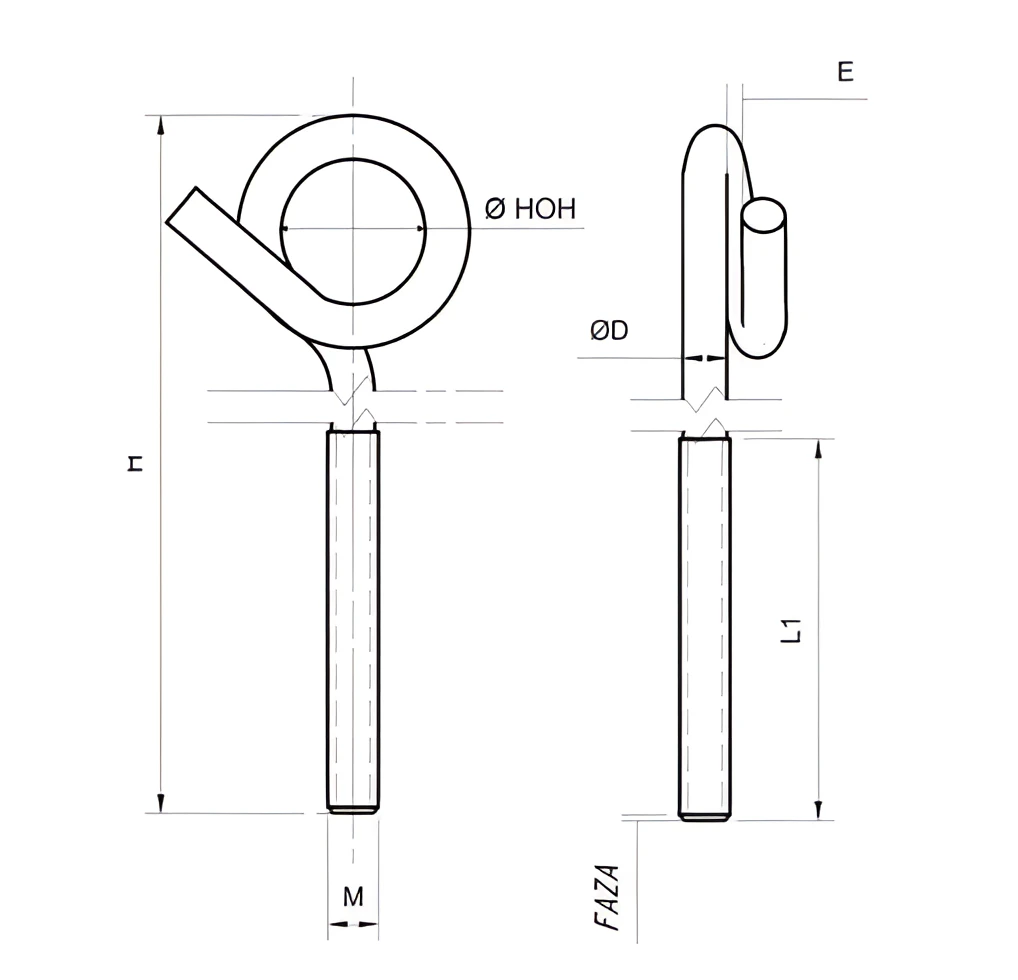

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il gancio per altalena con filettatura metrica serve per la sospensione di altalene, amache e funi. È costituito da un'asta filettata terminante con un anello chiuso con terminale sporgente. Si avvita in un elemento con filettatura interna, ad esempio una bussola di ancoraggio, un dado o un foro filettato.

La designazione M10 indica la filettatura metrica del gancio: la filettatura dell'elemento di accoppiamento deve essere scelta di conseguenza. La lunghezza totale H è di 160 mm ed è misurata dall'estremità della filettatura al punto più distante della parte piegata. La lunghezza della filettatura L1 è di 90 mm, mentre il diametro esterno della curvatura Dz è di 54 mm. Si tratta di valori nominali riportati nella tabella del produttore. Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento e blocca con un controdado la filettatura che sporge oltre tale elemento. Dopo il montaggio, orienta l'estremità nella direzione di applicazione del carico; non applicare carichi laterali al gancio in corrispondenza della curvatura.

Materiale: acciaio. Classe di resistenza: 5.8. Rivestimento: zincatura elettrolitica. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali; in caso di contatto con sale, sostanze chimiche o umidità costante, scegli la versione in base alle condizioni di esposizione. Il produttore non dichiara la portata del gancio. Il carico ammissibile dipende dal supporto e dal metodo di fissaggio ed è definito dal progetto o dal produttore dell'ancorante. Non utilizzare il gancio per il sollevamento di carichi né per l'assicurazione di persone.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Scegli la filettatura dell'elemento di accoppiamento in base a M10 – ancorante, dado o bussola con filettatura interna.
• ✓Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento (filettatura disponibile: L1 = 90 mm); blocca con un controdado la filettatura che sporge oltre tale elemento.
• ✓Dopo il montaggio, orienta l'estremità nella direzione di applicazione del carico; non applicare carichi laterali al gancio in corrispondenza della curvatura.
