Gancio filettato con filettatura metrica zincato M6×100 mm

Barra filettata con estremità a gancio aperto – da avvitare in una filettatura metrica per appendere rapidamente gli elementi; acciaio classe 5.8, zincatura elettrolitica

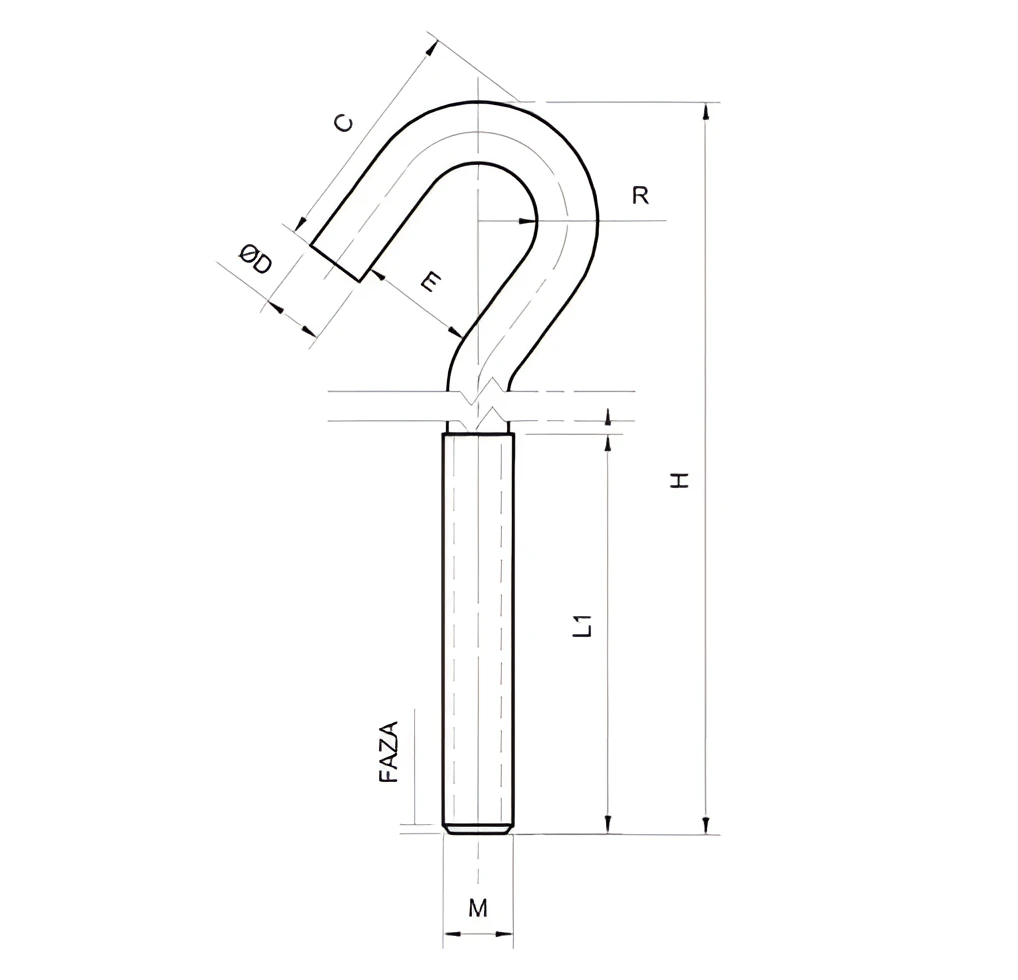

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il gancio filettato con filettatura metrica è una barra filettata con estremità a gancio aperto. Si avvita in una filettatura metrica e permette di appendere rapidamente elementi che devono poter essere rimossi facilmente.

La sigla M6 indica la filettatura del gancio, compatibile con una bussola di ancoraggio, un dado o un foro con la stessa filettatura interna. La lunghezza totale H è pari a 100 mm e si misura dall'estremità della filettatura al punto più distante della parte curva. L1 è la lunghezza della filettatura: 76 mm, mentre Dz è il diametro esterno della curvatura: 21 mm. Si tratta di valori nominali secondo la tabella del produttore. Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento e blocca la filettatura sporgente dall'elemento con un controdado. Dopo il montaggio, orienta l'estremità nella direzione di applicazione del carico; non applicare carichi laterali sulla curvatura del gancio.

Materiale: acciaio, classe di resistenza: 5.8, rivestimento: zincatura elettrolitica. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni ordinarie. In caso di contatto con sale, sostanze chimiche o umidità costante, scegli la versione in base alle condizioni di esposizione. Il produttore non indica la capacità portante del gancio: il carico ammissibile dipende dal supporto e dal metodo di fissaggio ed è definito dal progetto o dal produttore dell'ancorante. Non utilizzare il gancio per il sollevamento di carichi né per l'assicurazione di persone.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Scegli l'elemento di accoppiamento con filettatura M6 – ancorante, dado o bussola con filettatura interna.
• ✓Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento (filettatura disponibile: L1 = 76 mm); blocca la filettatura sporgente dall'elemento con un controdado.
• ✓Dopo il montaggio, orienta l'estremità nella direzione di applicazione del carico; non applicare carichi laterali sulla curvatura del gancio.
