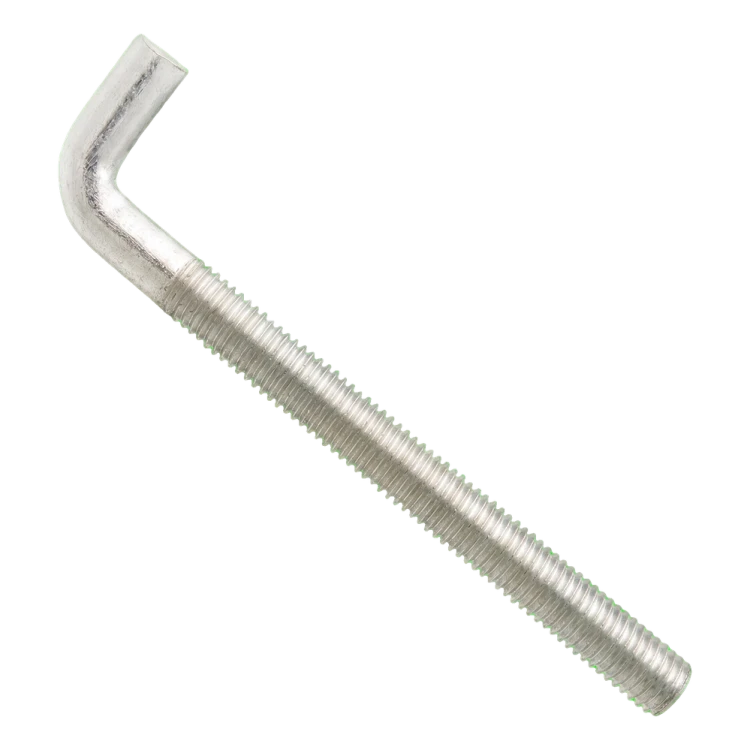

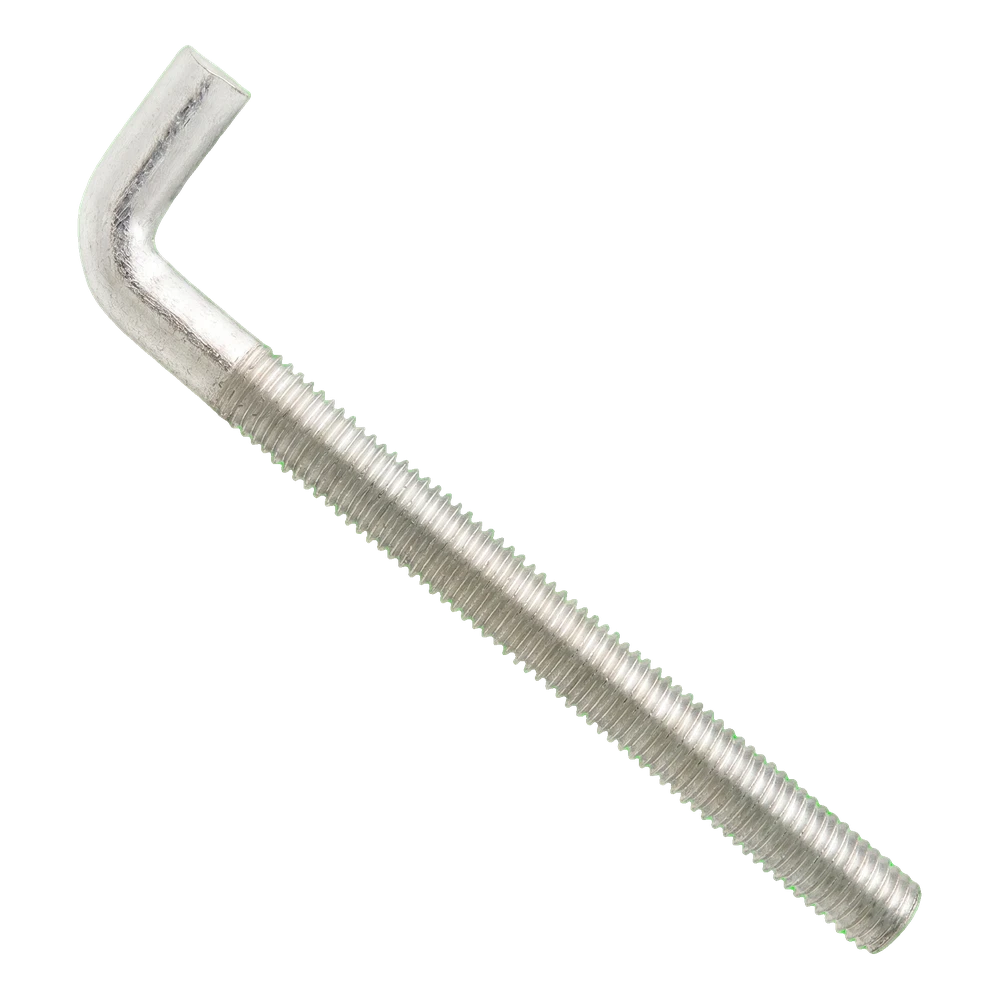

Gancio angolare con filettatura metrica zincato M8×80 mm

Barra filettata con estremità piegata ad angolo retto – da avvitare in una filettatura metrica per sostenere o sospendere elementi; acciaio classe 5.8, zincatura elettrolitica

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

Il gancio ad angolo con filettatura metrica è una barra filettata con estremità piegata ad angolo retto. Serve per essere avvitato in un elemento con filettatura interna e per sostenere o sospendere elementi, ad esempio tubi, listelli e staffe.

La filettatura del gancio ha misura M8: la bussola di ancoraggio, il dado o il foro filettato devono avere la stessa filettatura interna. La lunghezza totale H è di 80 mm ed è misurata dall'estremità della filettatura al punto più distante della parte piegata. La lunghezza della filettatura L1 è di 58 mm, mentre la lunghezza del tratto piegato A è di 23 mm. Si tratta di valori nominali riportati nella tabella del produttore. Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento e blocca con un controdado la filettatura che sporge oltre tale elemento. Dopo il montaggio, orienta l'estremità nella direzione di applicazione del carico; non applicare carichi laterali al gancio in corrispondenza della curvatura.

Materiale: acciaio, classe di resistenza: 5.8 (secondo i dati del produttore), rivestimento: zincatura elettrolitica. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità costante, scegli la versione in base alle condizioni di esposizione. Il produttore non dichiara la portata del gancio. Il carico ammissibile dipende dal supporto e dal metodo di fissaggio ed è definito dal progetto o dal produttore dell'ancorante. Non utilizzare il gancio per il sollevamento di carichi né per l'assicurazione di persone.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Scegli un elemento di accoppiamento con filettatura M8 – ancorante, dado o bussola con filettatura interna.
• ✓Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento (filettatura disponibile: L1 = 58 mm); blocca con un controdado la filettatura che sporge oltre tale elemento.
• ✓Dopo il montaggio, orienta l'estremità nella direzione di applicazione del carico; non applicare carichi laterali al gancio in corrispondenza della curvatura.
