Gancio ad occhiello con filetto metrico zincato M10×180 mm

Barra filettata con occhiello chiuso all'estremità – da avvitare in una filettatura metrica per sospendere funi, catene ed elementi con moschettone; acciaio classe 5.8, zincatura elettrolitica

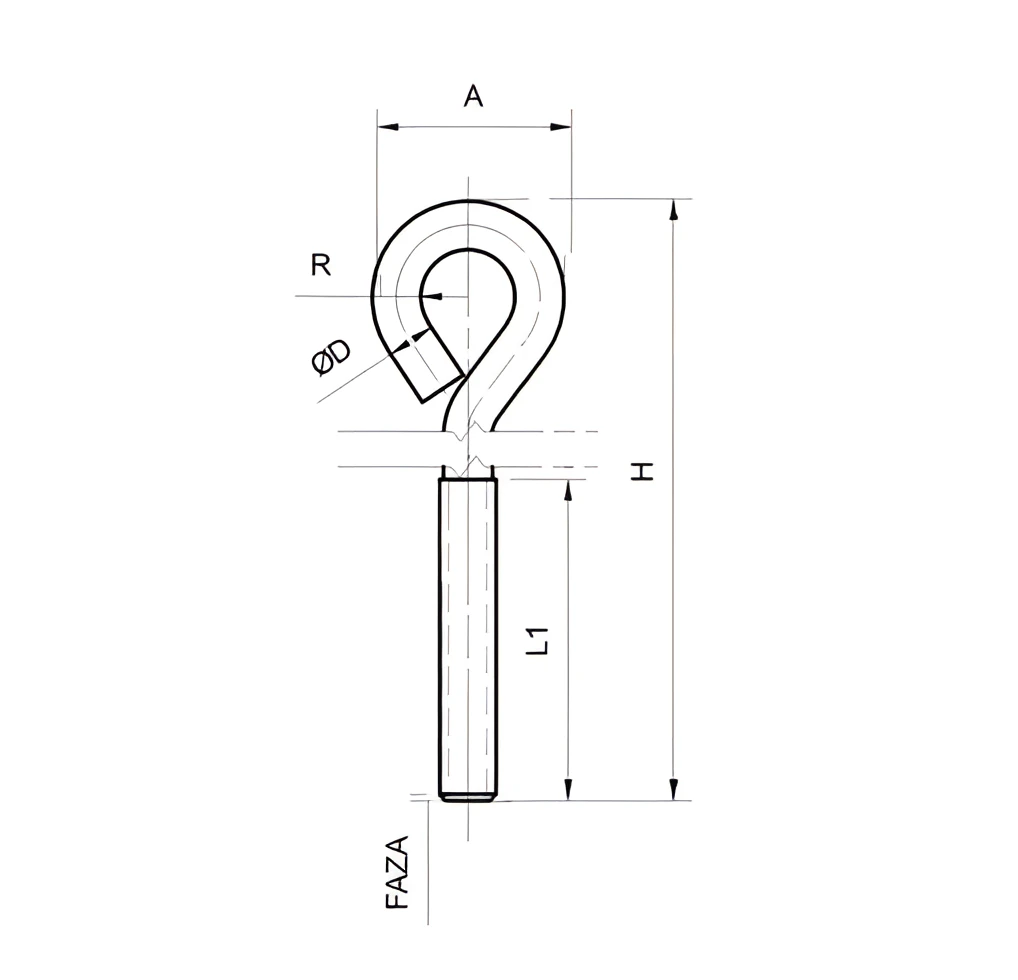

Apri il disegno quotato a grandezza intera

Informazioni sul prodotto

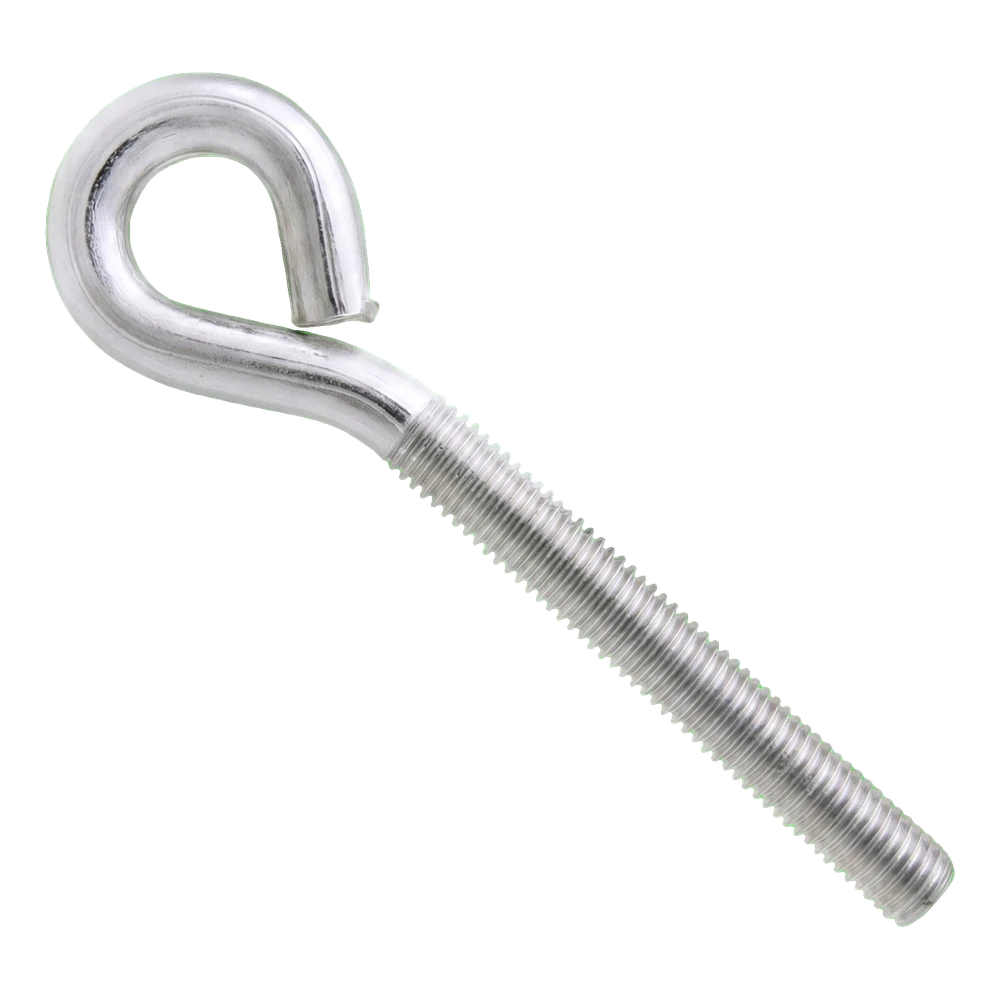

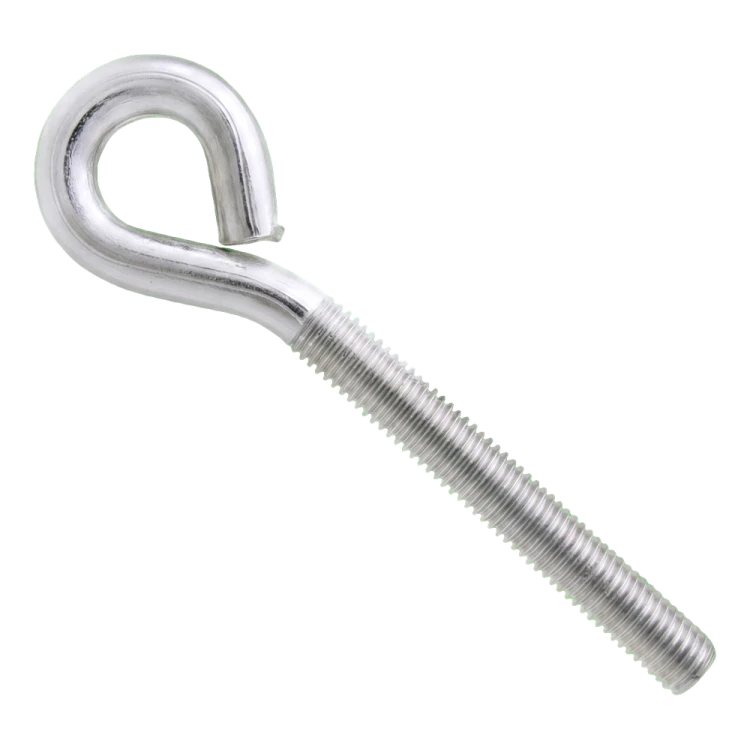

Il gancio a occhiello con filettatura metrica è una barra filettata con occhiello chiuso all'estremità. Serve a sospendere funi, cavetti, catene ed elementi dotati di moschettone. La parte filettata si avvita in un elemento con filettatura interna (bussola di ancoraggio, dado o foro filettato).

La designazione M10 indica la filettatura metrica del gancio: la bussola di ancoraggio, il dado o il foro filettato devono avere la stessa filettatura interna. La lunghezza totale H è di 180 mm ed è misurata dall'estremità della filettatura al punto più distante della parte piegata. La lunghezza disponibile della filettatura L1 è di 132 mm, mentre il diametro esterno della curvatura Dz è di 33 mm. Si tratta di valori nominali riportati nella tabella del produttore. Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento; blocca con un controdado la filettatura che sporge oltre tale elemento. Dopo il montaggio, orienta l'occhiello nella direzione di applicazione del carico e non applicare carichi laterali al gancio in corrispondenza della curvatura.

Il materiale è acciaio, con classe di resistenza 5.8, e il rivestimento è zincatura elettrolitica. Il rivestimento di zinco protegge l'acciaio dalla corrosione in condizioni normali. In caso di contatto con sale, sostanze chimiche o umidità costante, scegli la versione in base alle condizioni di esposizione. Il produttore non dichiara la portata del gancio e la classe di resistenza indicata si riferisce esclusivamente all'acciaio. Il carico ammissibile dipende dal supporto e dal metodo di fissaggio ed è definito dal progetto o dal produttore dell'ancorante. Non utilizzare il gancio per il sollevamento di carichi né per l'assicurazione di persone.

Dimensioni

Materiale e rivestimento

Unità di vendita

Scelta e montaggio

• ✓Scegli un elemento di accoppiamento con filettatura M10 – ancorante, dado o bussola con filettatura interna.
• ✓Avvita il gancio alla profondità richiesta dall'elemento di accoppiamento (filettatura disponibile: L1 = 132 mm); blocca con un controdado la filettatura che sporge oltre tale elemento.
• ✓Dopo il montaggio, orienta l'occhiello nella direzione di applicazione del carico; non applicare carichi laterali al gancio in corrispondenza della curvatura.
